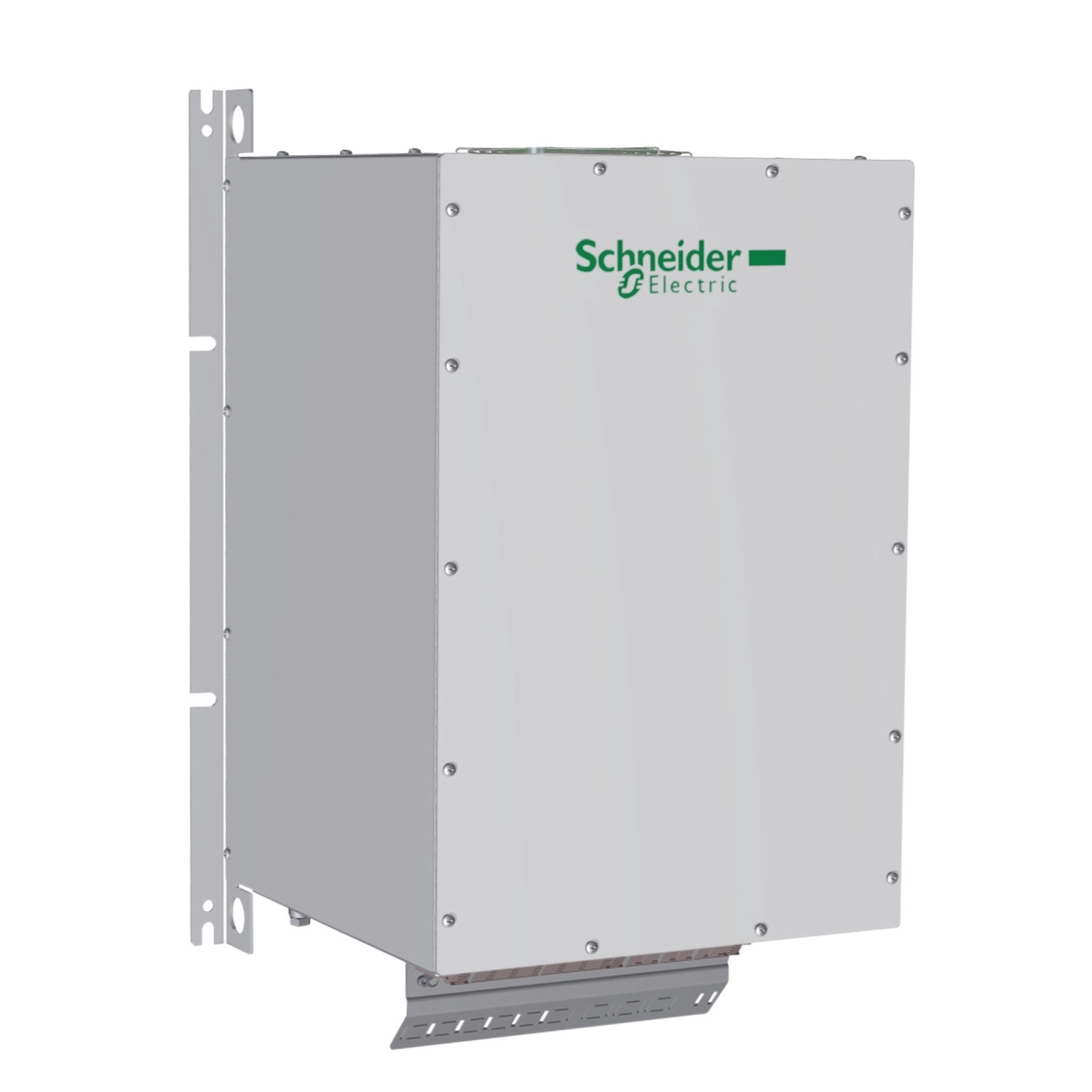

Schneider Electric Altivar 71 - VW3A46108 - frekvenciaváltó kiegészítő, passzív szűrő, 60A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A46108 passzív szűrő számos Altivar termékcsaláddal kompatibilis, beleértve az Altivar 71, Altivar 61, Altivar Process ATV600 és Altivar Process ATV900 sorozatokat. Különösen ajánlott 30 kW/40 LE teljesítményű motorokhoz, ahol jelentősen csökkenti a harmonikus áramok által okozott problémákat. A szűrő használatával a teljes harmonikus torzítás (THDI) értéke modelltől függően akár 10%-ra is csökkenthető a standard frekvenciaváltókhoz képest, amely kimagasló eredménynek számít ebben a kategóriában. Ez nemcsak a hálózat minőségét javítja, hanem hozzájárul a berendezések hosszabb élettartamához is.
A VW3A46108 műszaki paraméterei lenyűgözőek: 58A névleges bemeneti áram mellett 60A kimeneti áramot biztosít, és akár a névleges áram 1,5-szereséig is terhelhető 60 másodpercig. A szűrő háromfázisú rendszerekhez használható, és kiemelkedő, 98%-os hatásfokkal működik. A teljesítménytényező (cos phi) terheléstől függően 0,85-1,0 között változik, ami tovább optimalizálja a rendszer energiahatékonyságát. A termék hőtermelése 352W, amit a megfelelő szellőzés és elhelyezés mellett könnyen kezelhetünk.
A szűrő kimagasló környezeti ellenálló képességgel rendelkezik: IP20 védettsége alapkivitelben megfelelő, de zárt szekrénybe szerelve akár IP55 védettség is elérhető. Rezgésállósága megfelel az IEC 60068-2-6 szabványnak (2 mm csúcstól-csúcsig 5-13,2 Hz között, 0,7 gn 13,2-150 Hz között). Működési hőmérséklet-tartománya 5-45°C terheléscsökkentés nélkül, 45-60°C között pedig 3% per °C áramcsökkentéssel használható. Relatív páratartalom tekintetében 5-85% között üzemeltethető, kondenzáció nélkül. A tengerszint feletti magasság esetében 1000 méterig nincs szükség áramerősség-csökkentésre, 1000-4000 méter között pedig 5% csökkentés javasolt 1000 méterenként.
A VW3A46108 telepítése kifejezetten egyszerű: csak függőleges szerelés ajánlott, és minden oldalon 150 mm szabad helyet kell biztosítani a megfelelő szellőzéshez. A termék méretei precízen meghatározottak, magassága 577 mm, szélessége 333 mm, mélysége pedig 330 mm. Az elektromos csatlakoztatáshoz A, B terminál (2,5 mm² kapacitással) és X1-1...X2-3 terminál (2,5...25 mm² kapacitással) áll rendelkezésre. A Schneider Electric VW3A46108 megfelel számos nemzetközi szabványnak, beleértve az IEC 61000 sorozat előírásait és a G5/4 mérnöki ajánlásokat is, biztosítva a globális kompatibilitást és minőséget.
Schneider Electric Altivar 71 - VW3A46108 - frekvenciaváltó kiegészítő, passzív szűrő, 60A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típusa: Passzív szűrő
Termék specifikus alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilis termékcsaládok: Altivar 71, Altivar Process ATV600, Altivar 61, Altivar Process ATV900
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áramerősség: 58 A bemeneten, 60 A kimeneten
Hálózati fázisok száma: 3 fázis
THDI (Teljes harmonikus torzítás): 10-16% a frekvenciaváltó típusától függően
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 352 W
Teljesítménytényező (cos phi): 1 (150 % vonali áramerősség esetén), 0,85 (75 % vonali áramerősség esetén), 0,99 (100 % vonali áramerősség esetén)
Csatlakozás
Elektromos csatlakozás: A, B terminál, csatlakozási kapacitás: 2,5 mm², X1-1...X2-3 terminál, csatlakozási kapacitás: 2,5...25 mm²
Mechanikai jellemzők
Elektromos szigetelési osztály: F osztály
Nettó tömeg: 44 kg
Környezeti feltételek
IP védettségi fokozat: IP20, IP55 (zárt szekrényben)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Környezeti üzemi hőmérséklet: 45...60 °C (áramerősség csökkentés 3 % per °C), 5...45 °C (áramerősség csökkentés nélkül)
Tárolási hőmérséklet: -25...55 °C eredeti csomagolásban, -25...65 °C szállítás során
Üzemi tengerszint feletti magasság: <= 1000 m áramerősség csökkentés nélkül, > 1000...4000 m áramerősség csökkentés 5 % per 1000 m
Szabványok
Megfelel: IEC 61000-2-4, IEC 61000-3-12, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-2-2, G5/4 mérnöki ajánlás
Méretek
Méretek mm-ben: A: 333, B: 330, C: 577, D: 623,6, E1: 156,5, E2: 240, E3: 156,5, F: 353, G: 378, H: 490
Szerelési ajánlások
Szerelés: Kizárólag függőleges szerelés
Szükséges szabad tér minden oldalon: 150 mm
