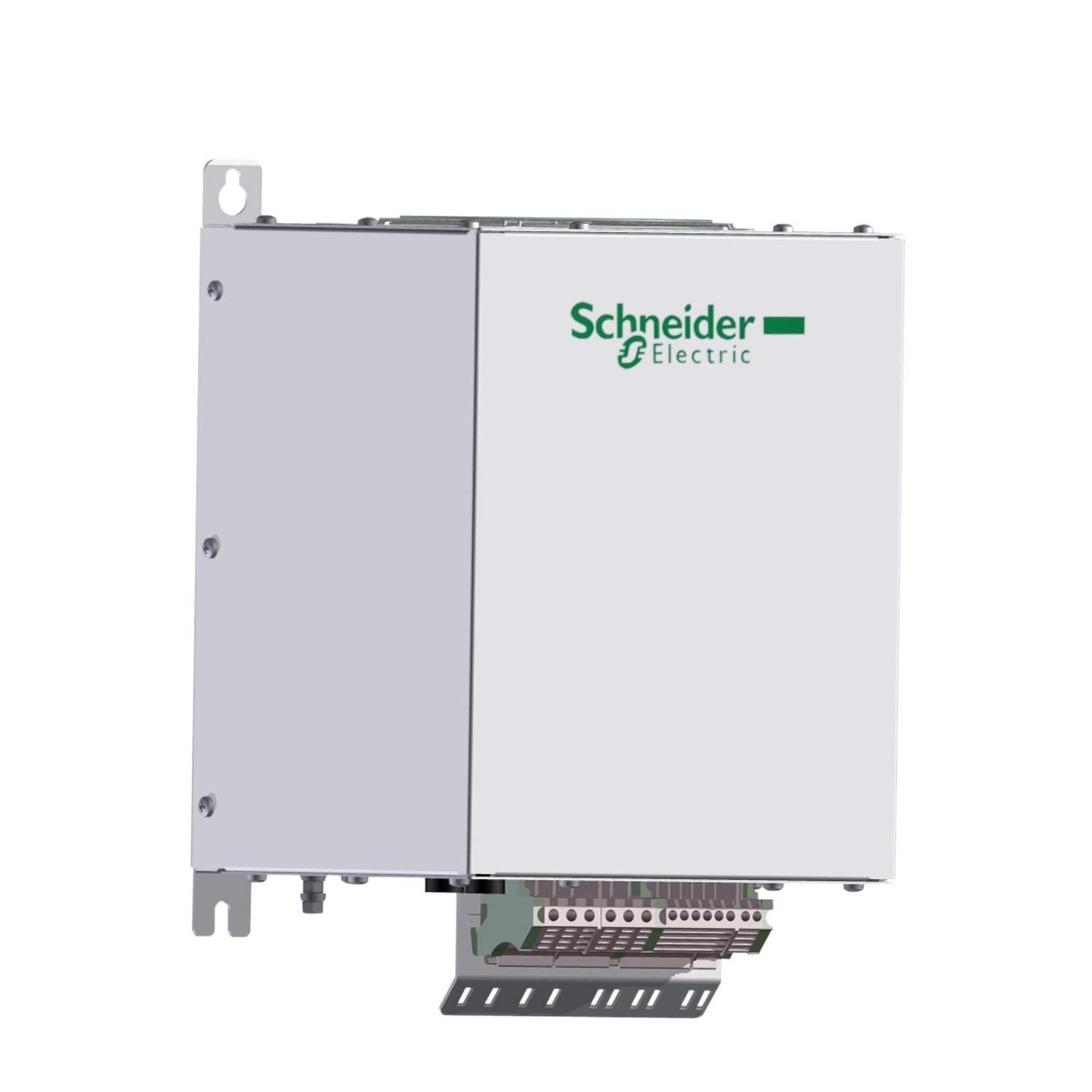

Schneider Electric Altivar 71 - VW3A46121 - frekvenciaváltó kiegészítő, passzív szűrő, 10A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A46121 szűrő kompatibilis számos Schneider Electric frekvenciaváltó termékcsaláddal, többek között az Altivar Process ATV900, Altivar 71, Altivar Process ATV600 és Altivar 61 modellekkel. Kifejezetten a 4-5,5 kW-os (5-7,5 LE) motorral szerelt hajtásokhoz optimalizálták. A szűrő rendkívül hatékony megoldást kínál a felharmonikus torzítás csökkentésére, modellektől függően akár 5-10%-os THDI (Total Harmonic Distortion Current - teljes harmonikus áramtorzítás) értéket biztosítva. Ez a teljesítmény jelentősen hozzájárul az elektromágneses kompatibilitási (EMC) követelményeknek való megfeleléshez és a hálózati zavarás minimalizálásához.
A 98%-os hatásfokkal működő szűrő mindössze 131 W hőveszteséget produkál, ami optimális üzemeltetési hatékonyságot biztosít. A teljesítménytényező (cos phi) terheléstől függően 0,85-1,0 közötti tartományban mozog, ami tovább javítja a rendszer energiahatékonyságát. A készülék IP20 védettséggel rendelkezik, de szekrénybe szerelve IP55 védettség is elérhető. Az elektromos csatlakozáshoz X1-1...X2-3 terminálok állnak rendelkezésre 0,5-10 mm² keresztmetszetű vezetékek számára, míg az A és B terminálok 2,5 mm²-es vezetékeket fogadnak. A szűrő kizárólag függőleges pozícióban szerelhető, minden oldalról legalább 150 mm-es (5,88 hüvelyk) szabad helyet igényelve a megfelelő szellőzés biztosításához.
A VW3A46121 modell széleskörű környezeti feltételek mellett használható: 5-45°C közötti környezeti hőmérsékleten derating nélkül, illetve 45-60°C között 3% per °C teljesítménycsökkentéssel. A tengerszint feletti 1000 méterig nincs szükség teljesítménycsökkentésre, 1000-4000 méter között pedig 1000 méterenként 5%-os csökkentés ajánlott. A készülék ellenáll a 2 mm csúcstól-csúcsig terjedő rezgéseknek 5-13,2 Hz tartományban, illetve a 0,7 gn rezgéseknek 13,2-150 Hz tartományban az IEC 60068-2-6 szabványnak megfelelően. A relatív páratartalom tekintetében 5-85% közötti, kondenzációmentes környezetben használható. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 61000 sorozatot és a G5/4 mérnöki ajánlásokat is.
Schneider Electric Altivar 71 - VW3A46121 - frekvenciaváltó kiegészítő, passzív szűrő, 10A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Főbb jellemzők
Termék vagy komponens típusa: Passzív szűrő
Termékspecifikus alkalmazás: Áramfelharmonikusok csökkentése
Kompatibilitás
Kompatibilis termékcsaládok: Altivar Process ATV900, Altivar 71, Altivar Process ATV600, Altivar 61
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápfrekvencia: 50 Hz +/- 2 %
Névleges áram: 10 A (bemenet), 10,4 A (kimenet)
Hálózati fázisok száma: 3 fázis
THDI (Teljes harmonikus áramtorzítás): 5-10% (frekvenciaváltó és motor mérettől függően)
Maximális áram: 1,5 x névleges áram (60 másodperces időtartamra)
Hatásfok: 98 %
Hőveszteség: 131 W
Teljesítménytényező (cos phi): 0,85 (75%-os vonali áram esetén), 0,99 (100%-os vonali áram esetén), 1 (150%-os vonali áram esetén)
Elektromos csatlakozás: X1-1...X2-3 terminál, csatlakozási kapacitás: 0,5...10 mm², A, B terminál, csatlakozási kapacitás: 2,5 mm²
Elektromos szigetelési osztály: F osztály
Mechanikai jellemzők
Nettó tömeg: 18 kg
Környezeti jellemzők
IP védettségi fokozat: IP20, IP55 (szekrénybe szerelve)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Környezeti működési hőmérséklet: 5...45 °C (áramerősség-csökkentés nélkül), 45...60 °C (3% áramerősség-csökkentés °C-onként)
Tárolási környezeti hőmérséklet: -25...55 °C eredeti csomagolásban tárolva, -25...65 °C szállítás során
Üzemi tengerszint feletti magasság: <= 1000 m áramerősség-csökkentés nélkül, > 1000...4000 m áramerősség-csökkentés 5% 1000 m-enként
Szabványok
Megfelel a következő szabványoknak: IEC 61000-2-2, IEC 61000-3-4, IEC 61000-3-12, IEC 61000-2-4, IEC 61000-3-2, G5/4 mérnöki ajánlás
Méretek
Méretek mm-ben: A: 205,5, B: 190, C: 295, D: 332,11, E: 276, F: 163, G: 188, H: 246
Méretek hüvelykben: A: 8,09, B: 7,48, C: 11,61, D: 13,07, E: 10,87, F: 6,42, G: 7,40, H: 9,69
Szerelési javaslatok
Kizárólag függőleges szerelés megengedett
Minimális távolság minden oldalon: 150 mm / 5,88 hüvelyk
