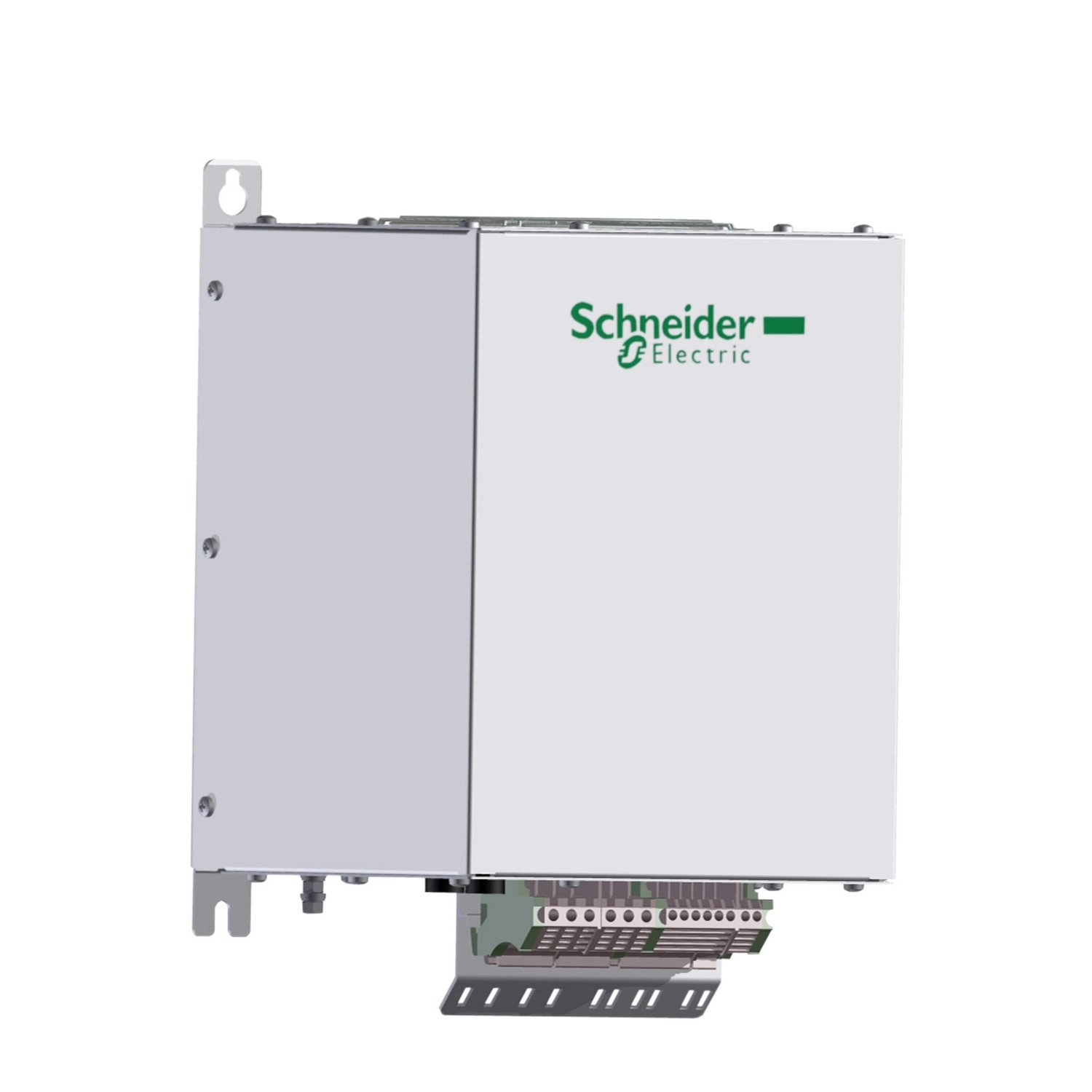

Schneider Electric Altivar 71 - VW3A46122 - frekvenciaváltó kiegészítő, passzív szűrő, 14A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A passzív szűrő elsődleges célja a áramharmonikusok csökkentése, ami által jelentősen javíthatod a telepített rendszer teljesítményét és üzembiztonságát. A készülék lenyűgöző hatékonysággal rendelkezik, akár 5-10% THDI (Total Harmonic Distortion) értéket biztosít a frekvenciaváltó típusától függően. Ez kiemelkedően alacsony értéknek számít, ami jelzi a termék kiváló minőségét és hatékonyságát az elektromos zavarok kiküszöbölésében. A 98%-os hatásfokkal működő VW3A46122 szűrő minimális teljesítményveszteséggel (mindössze 184 W hőveszteség) segít optimalizálni a teljes rendszer energiafelhasználását.
A készülék kiemelkedő teljesítményadatokkal rendelkezik: a névleges bemeneti árama 14A, míg kimeneti árama 15A. A cos phi értéke terheléstől függően változik: 75%-os vonali áramnál 0,85, 100%-os vonali áramnál 0,99, míg 150%-os vonali áramnál eléri az 1-et. A termék rövid ideig akár a névleges áram 1,5-szeresét is képes kezelni (maximum 60 másodpercig), ami rugalmasságot biztosít a változó terhelési feltételek mellett. Az elektromos csatlakozás szempontjából az X1-1...X2-3 terminálok 0,5...10 mm² keresztmetszetű vezetékek fogadására alkalmasak, míg az A és B terminálok 2,5 mm² keresztmetszetű vezetékeket fogadnak.
A VW3A46122 passzív szűrő F osztályú elektromos szigeteléssel rendelkezik, ami magas szintű védelmet biztosít. A készülék IP20-as védelemmel rendelkezik alapkivitelben, míg megfelelő házba szerelve IP55-ös védettségi szintet érhet el. Működési hőmérséklet-tartománya 5-45°C között optimális (áramcsökkentés nélkül), de 45-60°C között is használható 3%-os áramcsökkentéssel °C-onként. A relatív páratartalom tekintetében 5-85% között működik kondenzáció nélkül. A termék kibírja a 2 mm csúcstól csúcsig terjedő rezgést 5-13,2 Hz tartományban, és 0,7 g gyorsulást 13,2-150 Hz tartományban, az IEC 60068-2-6 szabvány szerint.
A Schneider Electric VW3A46122 passzív szűrő kizárólag függőleges pozícióban szerelhető, a telepítési rajzokon megadott minimális távolságok betartásával. A készülék méretei mm-ben: 205,5 x 190 x 295 (A x B x C), míg teljes méretei a különböző nézetekből meghaladhatják ezt. A termék több nemzetközi szabványnak is megfelel, beleértve az IEC 61000-2-2, IEC 61000-2-4, IEC 61000-3-2, IEC 61000-3-4, IEC 61000-3-12 szabványokat és a G5/4 mérnöki ajánlást, ami biztosítja a megbízható működést különböző ipari környezetekben.
Schneider Electric Altivar 71 - VW3A46122 - frekvenciaváltó kiegészítő, passzív szűrő, 14A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Általános jellemzők
Termék vagy komponens típusa: Passzív szűrő
Specifikus alkalmazás: Áramharmonikusok csökkentése
Kompatibilitás
Kompatibilis termékcsaládok: Altivar 61, Altivar Process ATV600, Altivar 71, Altivar Process ATV900
Elektromos jellemzők
Névleges tápfeszültség [Us]: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áram [In]: 14 A bemeneti, 15 A kimeneti
Hálózati fázisok száma: 3 fázis
THDI (Teljes harmonikus torzítás áram): 5-10% frekvenciaváltó típusától függően
Max. áram: 1,5 x névleges áram (időtartam = 60 s)
Hatékonyság: 98 %
Hőveszteség: 184 W
Cos phi: 1 (150% vonali áramnál), 0,85 (75% vonali áramnál), 0,99 (100% vonali áramnál)
Elektromos csatlakozás: X1-1...X2-3 terminál, csatlakozási kapacitás: 0,5...10 mm², A, B terminál, csatlakozási kapacitás: 2,5 mm²
Elektromos szigetelési osztály: F osztály
Fizikai jellemzők
Nettó tömeg: 20 kg
Környezeti paraméterek
IP védettségi fokozat: IP20, IP55 (házba szerelve)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13,2 Hz) az IEC 60068-2-6 szerint, 0,7 gn (f= 13,2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85% kondenzáció nélkül
Környezeti hőmérséklet működés közben: 5...45°C (áramcsökkentés nélkül), 45...60°C (3% áramcsökkentés °C-onként)
Környezeti hőmérséklet tároláskor: -25...55°C eredeti csomagolásban tárolva, -25...65°C szállítás közben
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5% áramcsökkentéssel 1000 m-enként
Szabványok
IEC 61000-2-2, G5/4 mérnöki ajánlás, IEC 61000-3-4, IEC 61000-3-2, IEC 61000-3-12, IEC 61000-2-4
Méretek
Méretek mm-ben (A x B x C x D x E x F x G x H): 205,5 x 190 x 295 x 332,11 x 276 x 163 x 188 x 246
Szerelési útmutató
Kizárólag függőleges szerelés! A telepítéskor tartson legalább 150 mm távolságot minden irányban.
