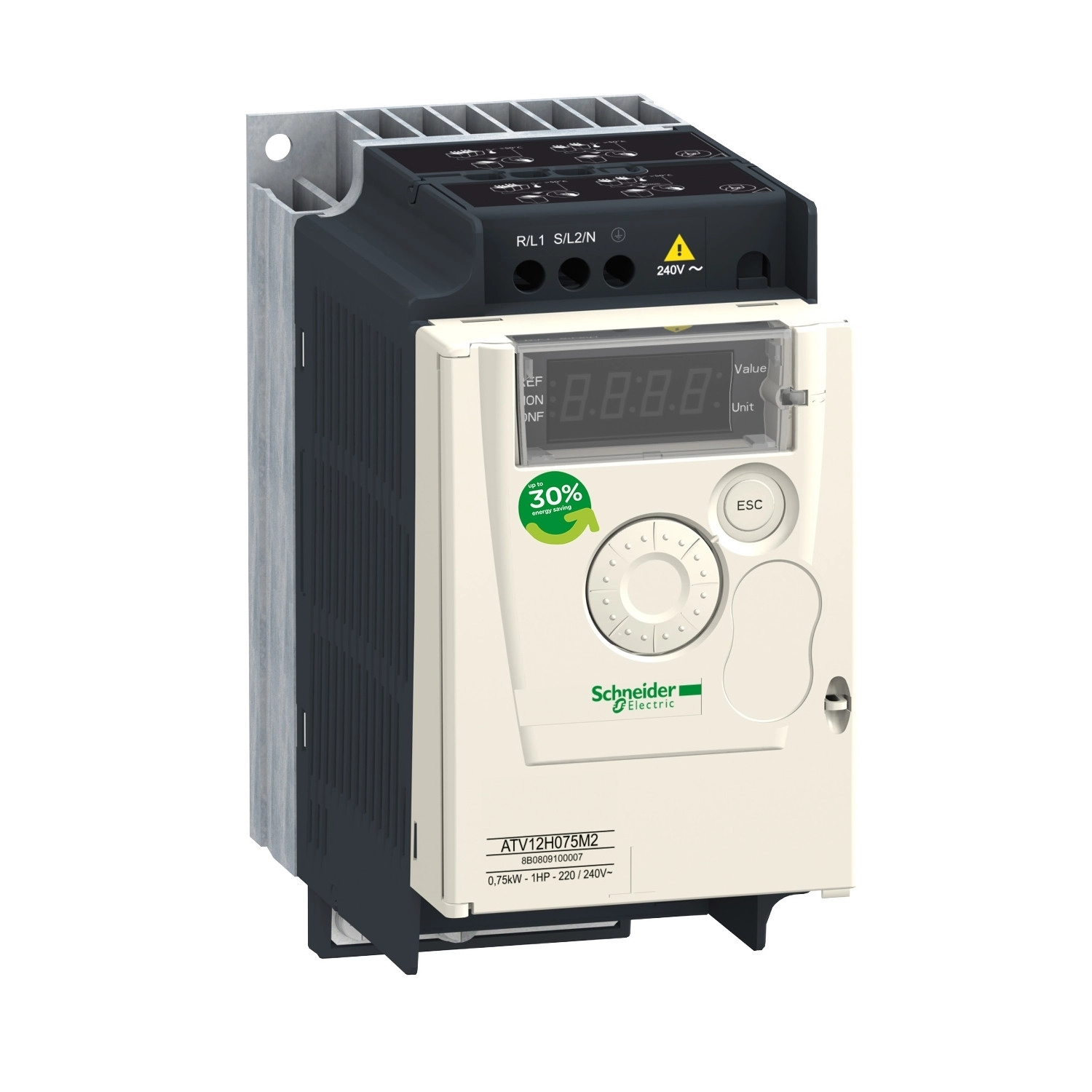

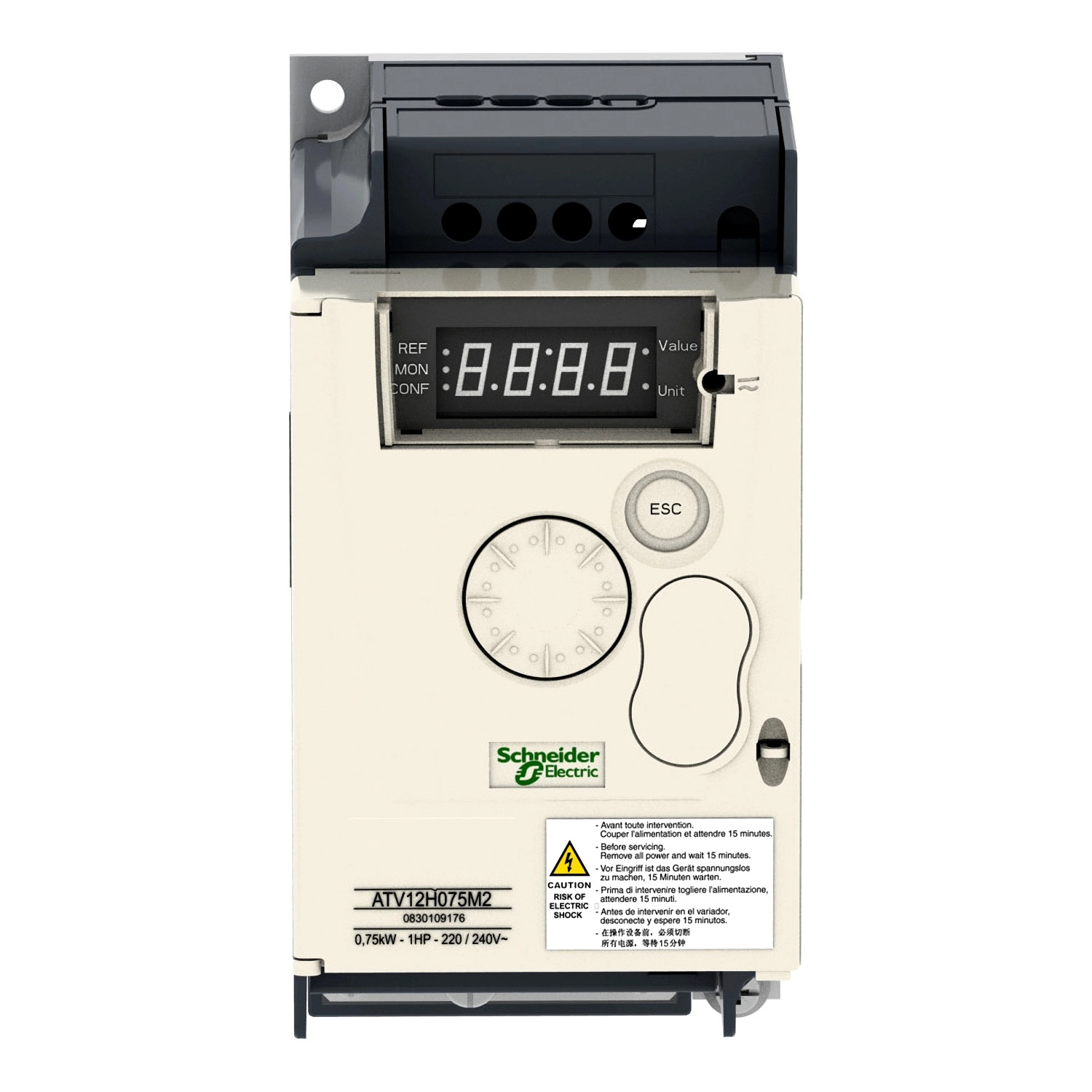

Az Altivar 12 (ATV12H075M2) egy kompakt, széleskörűen használható frekvenciaváltó a Schneider Electric kínálatából, amely kifejezetten egyszerű gépek vezérlésére lett tervezve. Ez a 0,75 kW (1 LE) teljesítményű modell egyfázisú, 200-240V-os tápellátással működik, és számos integrált funkcióval rendelkezik, amelyek megkönnyítik a telepítést és a mindennapi használatot.

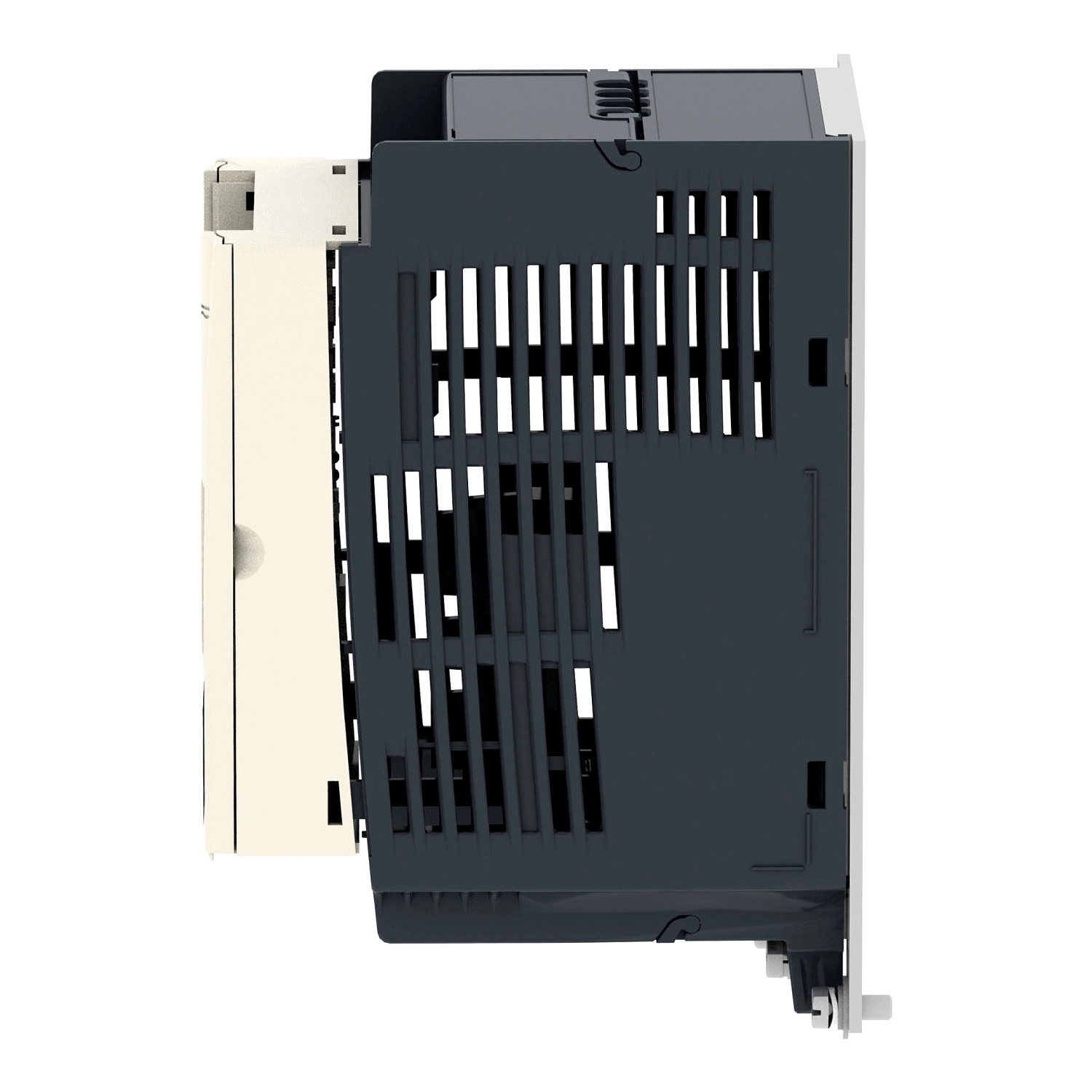

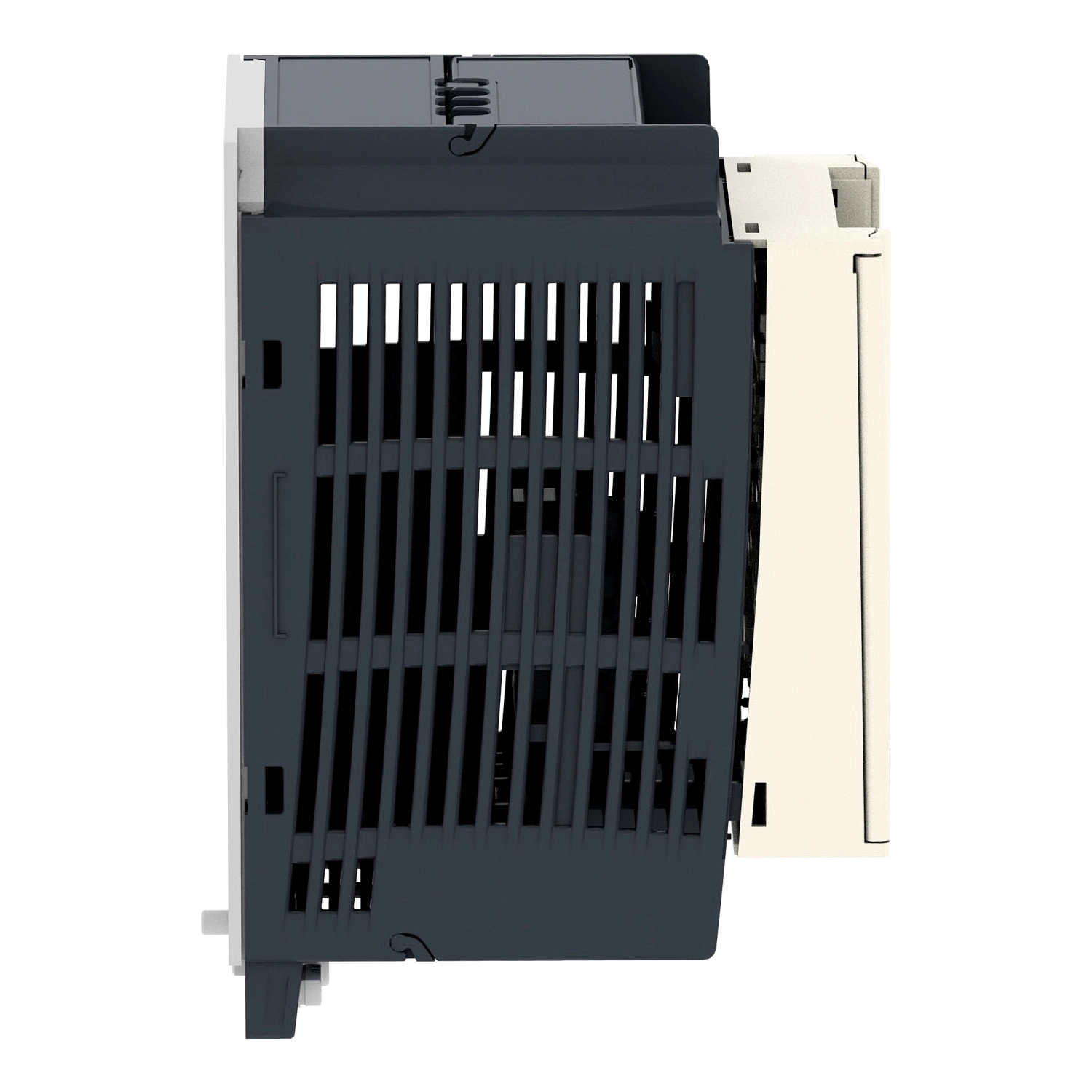

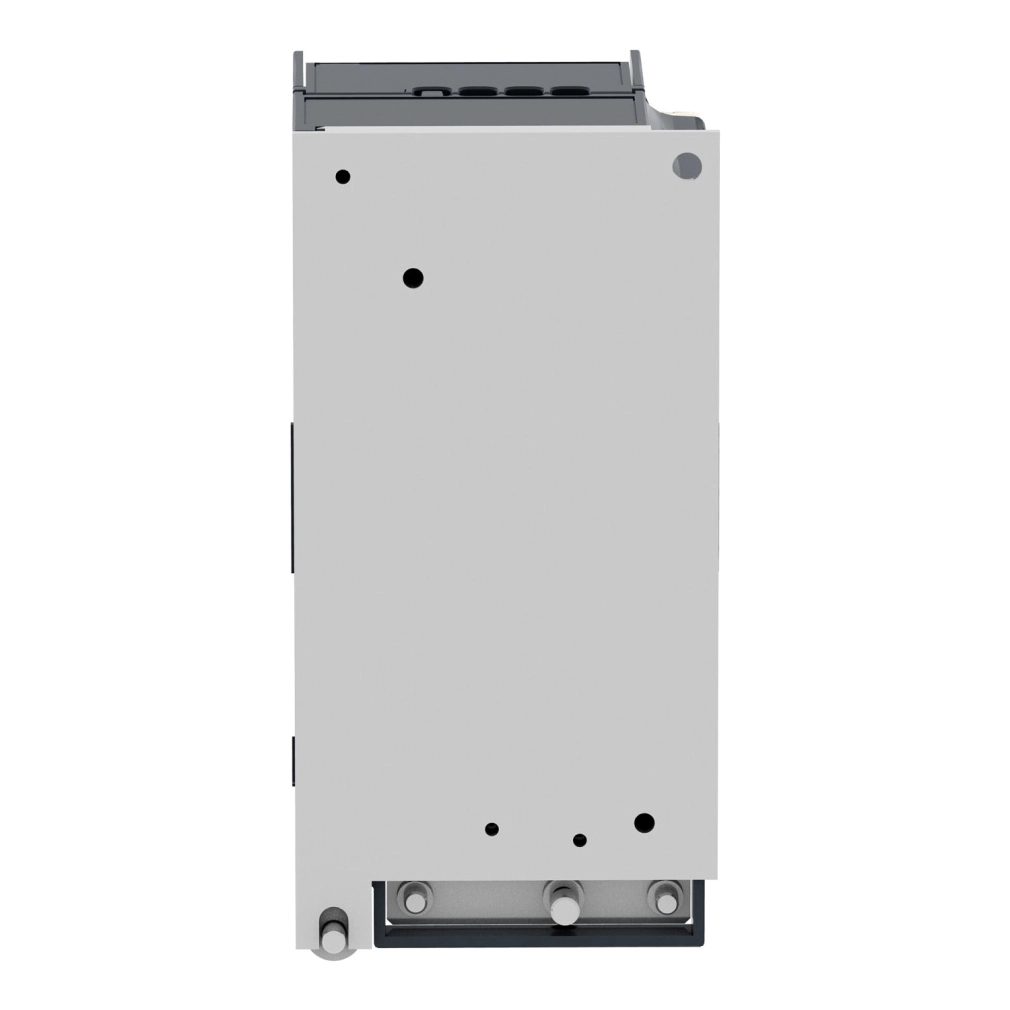

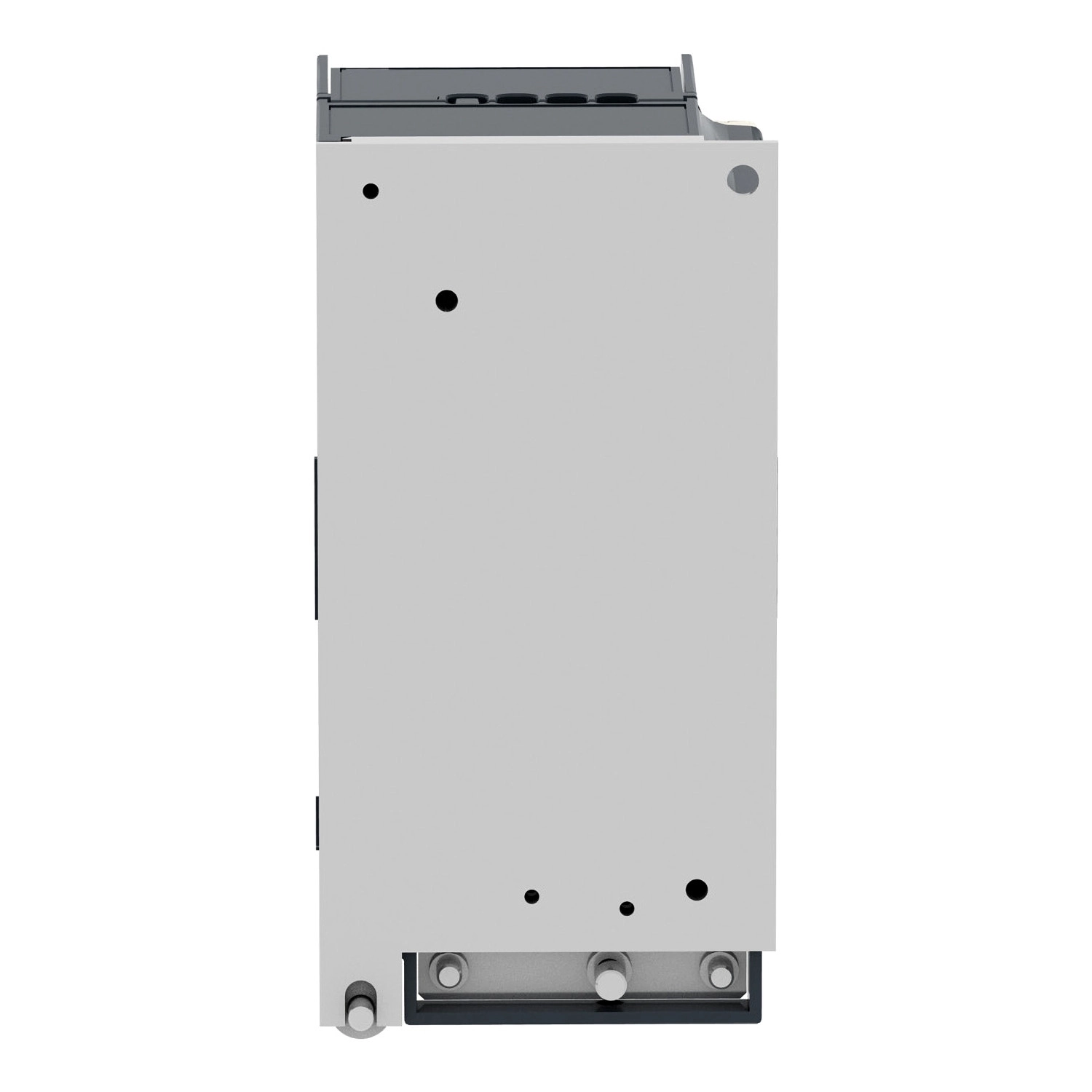

A készülék kompakt méretekkel rendelkezik (72 mm széles, 143 mm magas és 131,2 mm mély), így könnyen beépíthető kisebb vezérlőszekrényekbe is. A frekvenciaváltót hűtőbordával látták el a hatékony hőelvezetés érdekében, IP20-as védettségi szinttel rendelkezik, így védett a közepes méretű szilárd tárgyak behatolása ellen, azonban nem vízálló. Szerelésnél figyelembe kell venni, hogy a készülék működéséhez megfelelő szellőzés szükséges, a függőleges beépítési pozíció +/- 10 fokos tűréssel javasolt.
Az ATV12H075M2 frekvenciaváltó 4,2 A névleges kimeneti áramot biztosít, és képes akár 150-170% túlterhelés kezelésére is rövid ideig. A kimeneti frekvencia 0,5-től 400 Hz-ig állítható, ami rendkívüli rugalmasságot biztosít különböző alkalmazásokhoz. A sebességszabályozási tartomány 1:20, ami a legtöbb egyszerű alkalmazáshoz tökéletesen elegendő. A készülék támogatja a szenzorok nélküli fluxusvektoros szabályozást, a feszültség/frekvencia szabályozást (V/f) és a kvadratikus V/f vezérlést is, így különböző aszinkron motorok optimális vezérlésére alkalmas.
A kommunikációs lehetőségek terén az Altivar 12 beépített Modbus RTU protokollal rendelkezik, amely RJ45 csatlakozón keresztül érhető el. A készülék 9,6/19,2/38,4 kbit/s átviteli sebességgel képes kommunikálni, és 1-247 között címezhető, így könnyedén integrálható automatizált rendszerekbe. A vezérlési lehetőségeket tovább bővíti a 4 digitális bemenet, 1 analóg bemenet, 2 digitális kimenet, 1 analóg kimenet és 1 relé kimenet, amelyek rugalmasan konfigurálhatók az adott alkalmazáshoz.
Az ATV12H075M2 számos védelmi funkcióval rendelkezik, beleértve a túlfeszültség, alulfeszültség, túláram, túlmelegedés, rövidzárlat és fáziskiesés elleni védelmet. A motor hővédelméről a meghajtó folyamatos I²t számítás révén gondoskodik. Ezek a védelmi funkciók jelentősen növelik a rendszer megbízhatóságát és élettartamát. A frekvenciaváltó -10°C és +40°C közötti környezeti hőmérsékleten teljes teljesítménnyel üzemeltethető, 40-60°C között pedig teljesítménycsökkentéssel működtethető (2,2% per °C).
A beépített EMC szűrő biztosítja, hogy a készülék megfeleljen az elektromágneses összeférhetőségi követelményeknek, csökkentve a más készülékekre gyakorolt zavaró hatást. A készülék megfelel számos nemzetközi szabványnak és rendelkezik különböző tanúsítványokkal, mint például CE, UL, CSA, RCM, KC és GOST. Az ATV12H075M2 számos alkalmazási területen használható, többek között szállítószalagok, keverők, szivattyúk, ventillátorok és kisebb gépek motorjainak vezérlésére. Különösen ajánlott olyan helyeken, ahol fontos a kompakt méret, az egyszerű üzembe helyezés és a megbízható működés.
Schneider Electric Altivar ATV12 - ATV12H075M2 - frekvenciaváltó, 0,75kW, 1f, 230VAC, Modbus RTU, IP20, hűtőbordás műszaki adatok
Főbb tulajdonságok
Termékcsalád: Altivar 12
Terméktípus: Frekvenciaváltó
Alkalmazási terület: Egyszerű gépek
Szerelési mód: Szekrénybe szerelhető
Kommunikációs protokoll: Modbus
Tápfeszültség frekvencia: 50/60 Hz +/- 5 %
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 4,2 A
Motorteljesítmény: 0,75 kW / 1 LE
EMC szűrő: Integrált
IP védettségi fokozat: IP20
Bemenetek és kimenetek
Digitális bemenetek száma: 4
Digitális kimenetek száma: 2
Analóg bemenetek száma: 1
Analóg kimenetek száma: 1
Relé kimenetek száma: 1
Kommunikáció
Fizikai interfész: 2-vezetékes RS 485
Csatlakozó típus: 1 RJ45
Hozzáférési mód: Modbus szerver soros
Átviteli sebesség: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s
Átviteli keret: RTU
Címek száma: 1...247
Teljesítmény jellemzők
Folyamatos kimeneti áram: 4,2 A 4 kHz-en
Frekvenciaváltó kimeneti frekvencia: 0,5...400 Hz
Sebességtartomány: 1...20
Tranziens túlnyomaték: 150...170 % a névleges motornyomatékhoz képest a frekvenciaváltó besorolásától és a motor típusától függően
Gyorsítási és lassítási rámpák: Lineáris 0-999,9 s között
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fékezés leállásig: DC befecskendezéssel
Motor vezérlés
Aszinkron motor vezérlési profil: Kvadratikus feszültség/frekvencia arány, Feszültség/frekvencia arány (V/f), Szenzor nélküli fluxusvektoros vezérlés
Motor csúszáskompenzáció: Gyárilag beállított, állítható
Védelmek
Védelem típusa: Tápfeszültség túlfeszültség, Tápfeszültség alulfeszültség, Túláram a kimeneti fázisok és a föld között, Túlmelegedés védelem, Rövidzárlat a motor fázisok között, Háromfázisú bemenet fáziskiesés elleni védelem, Termikus motorvédelem a meghajtón keresztül folyamatos I²t számítással
Mechanikai jellemzők
Szélesség: 72 mm
Magasság: 143 mm
Mélység: 131,2 mm
Nettó tömeg: 0,8 kg
Környezeti feltételek
Üzemi tengerszint feletti magasság: > 1000...2000 m áramcsökkentéssel 1 % per 100 m, <= 1000 m csökkentés nélkül
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti osztály (üzem közben): 3C3 osztály az IEC 60721-3-3 szerint, 3S2 osztály az IEC 60721-3-3 szerint
Maximális gyorsulás ütés hatására (üzem közben): 150 m/s² 11 ms-nél
Maximális gyorsulás vibrációs terhelés alatt (üzem közben): 10 m/s² 13...200 Hz-nél
Maximális elhajlás vibrációs terhelés alatt (üzem közben): 1,5 mm 2...13 Hz-nél
Üzemi környezeti hőmérséklet: -10...40 °C csökkentés nélkül, 40...60 °C áramcsökkentéssel 2,2 % per °C
Tanúsítványok és szabványok
Termék tanúsítványok: NOM, CSA, C-Tick, UL, GOST, RCM, KC
Jelölés: CE
Szabványok: UL 508C, UL 618000-5-1, IEC 61800-5-1, IEC 61800-3
