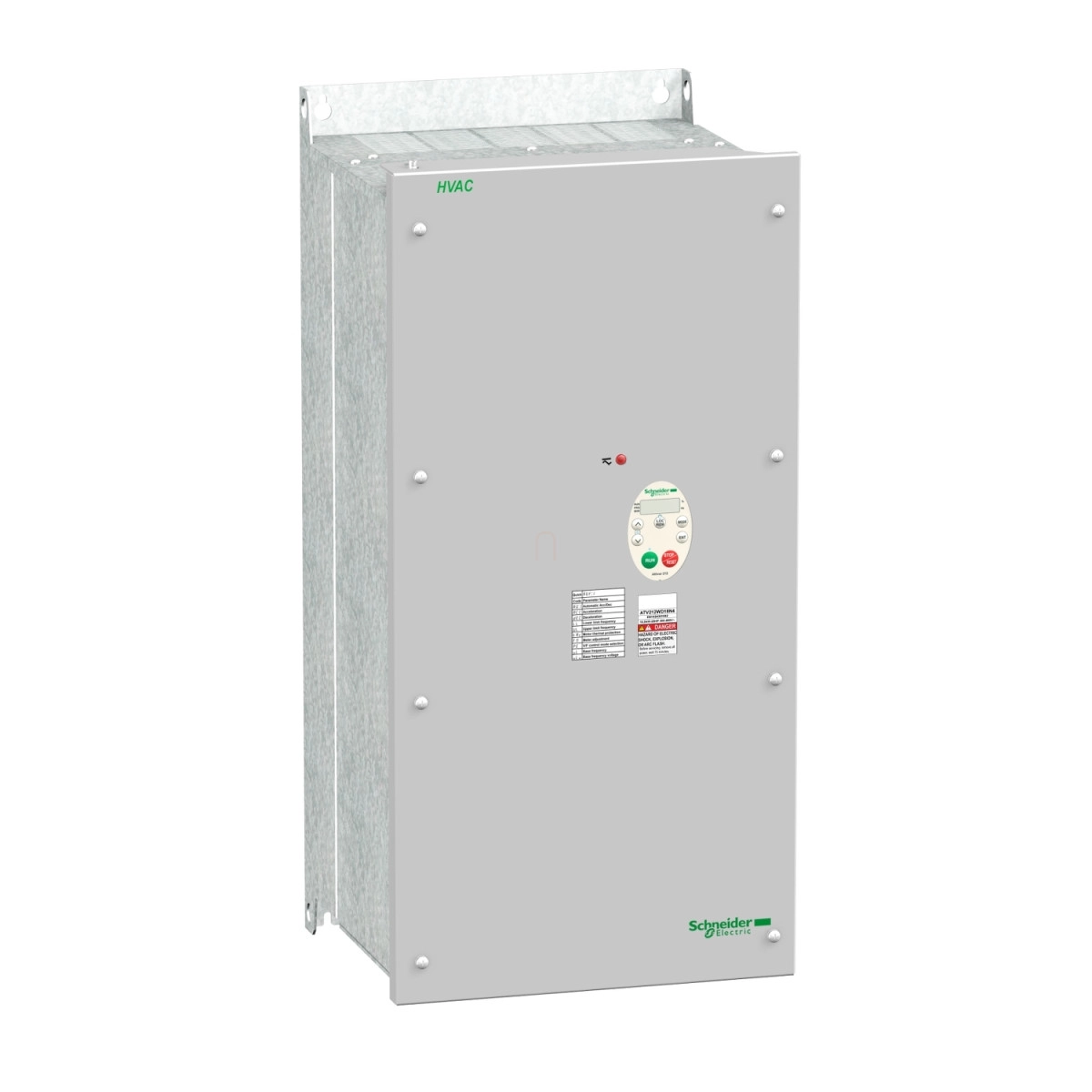

Az Altivar 212 (ATV212WD18N4C) Schneider Electric frekvenciaváltó egy professzionális, 18,5 kW-os (25 lóerős) teljesítményt biztosító, 3 fázisú eszköz, amelyet kifejezetten az épületgépészeti (HVAC) alkalmazások számára terveztek. Ez a robusztus, IP55 védettséggel rendelkező változat elsősorban szivattyúk és ventilátorok vezérlésére szolgál, és ideális választás épületautomatizálási rendszerekhez, ahol a megbízhatóság és az energiahatékonyság elsődleges szempont.
Az ATV212WD18N4C frekvenciaváltó különleges előnye, hogy beépített C1 osztályú EMC szűrővel érkezik, amely biztosítja az elektromágneses kompatibilitást érzékeny környezetben is. Ez a tulajdonság különösen fontos irodaházakban, kórházakban, adatközpontokban és más olyan létesítményekben, ahol az elektromágneses zavarok minimalizálása kritikus követelmény. A 380-480 V-os tápfeszültséggel működő eszköz széles üzemi tartományt biztosít, 323-528 V közötti feszültségingadozás mellett is megbízhatóan üzemel.
A kommunikációs lehetőségek terén az ATV212WD18N4C rendkívül sokoldalú: támogatja a BACnet, Modbus, METASYS N2, LonWorks és APOGEE FLN protokollokat, így gyakorlatilag bármilyen épületfelügyeleti rendszerhez könnyedén integrálható. A beépített logikai és analóg be- és kimenetek (2 analóg bemenet, 2 diszkrét kimenet, 1 analóg kimenet) széleskörű vezérlési lehetőségeket kínálnak a rendszerintegrátorok számára. A változtatható frekvencia 0,5-200 Hz között állítható, ami rendkívül széles fordulatszám-tartományt biztosít az alkalmazásokhoz, miközben a motor csúszáskompenzációja automatikusan állítható a terhelés függvényében.
Az ATV212WD18N4C számos motor-vezérlési profilt kínál, beleértve a feszültség/frekvencia arányt 2 vagy 5 pontos beállítással, fluxusvektoros vezérlést érzékelő nélkül, automatikus IR kompenzációt és energiatakarékos, négyzetes U/f karakterisztikát. Ez a sokoldalúság lehetővé teszi, hogy a frekvenciaváltó optimálisan illeszkedjen a különböző motorokhoz és alkalmazási követelményekhez. A forgatónyomaték pontossága +/- 15%, és a készülék képes 120%-os túlterhelést kezelni 60 másodpercig, ami ideálissá teszi változó terhelésű alkalmazásokhoz.
A biztonságot és a megbízhatóságot szem előtt tartva, az ATV212WD18N4C átfogó védelmi funkciókat kínál, beleértve a túlmelegedés elleni védelmet, rövidzárlat elleni védelmet, túláramvédelmet, fáziskimaradás-védelmet, és számos más kritikus biztonsági funkciót mind a meghajtó, mind a motor számára. A PTC szondabemenet lehetővé teszi a motor hőmérsékletének közvetlen felügyeletét. A frekvenciaváltó 6-16 kHz közötti kapcsolási frekvenciával működhet, ami lehetőséget ad a zajszint és a hatásfok közötti optimális egyensúly beállítására. A névleges kapcsolási frekvencia 8 kHz, de ez a környezeti hőmérséklet függvényében állítható, a mellékelt derating görbék figyelembevételével.
Schneider Electric Altivar ATV219 - ATV212WD18N4C műszaki adatok
Főbb jellemzők
Eszköz rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózat fázisainak száma: 3 fázis
Motor teljesítmény kW: 18,5 kW
Motor teljesítmény LE: 25 LE
Tápfeszültség határértékei: 323...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Vonali áram: 27,6 A 480 V-nál, 34,5 A 380 V-nál
Terméktípus: Altivar 212
Termék vagy alkatrész típusa: Frekvenciaváltó
Termék specifikus alkalmazás: Szivattyúk és ventilátorok HVAC-ban
Kommunikációs port protokoll: METASYS N2, LonWorks, Modbus, APOGEE FLN, BACnet
Névleges tápfeszültség: 380...480 V - 15...10 %
EMC szűrő: C1 osztályú EMC szűrő beépítve
IP védettségi fokozat: IP55
Kiegészítő jellemzők
Látszólagos teljesítmény: 23,2 kVA 380 V-nál
Folyamatos kimeneti áram: 37 A 380 V-nál, 37 A 460 V-nál
Maximális tranziens áram: 40,7 A 60 másodpercig
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebesség pontosság: +/- 10 % névleges csúszásnál 0,2 Tn - Tn
Helyi jelzés: 1 LED (piros) az egyenáramú busz energiaellátásának jelzésére
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos az áramellátás és a vezérlés között
Elektromos csatlakozás
VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: 2,5 mm² / AWG 14 kapocs
L1/R, L2/S, L3/T: 16 mm² / AWG 4 kapocs
U/T1, V/T2, W/T3: 25 mm² / AWG 3 kapocs
Meghúzási nyomaték:
0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
2,2 N.m, 19,5 lb.in (L1/R, L2/S, L3/T)
5,4 N.m, 48 lb.in (U/T1, V/T2, W/T3)
Környezeti feltételek
Üzemi környezeti hőmérséklet: -10...40 °C (derating nélkül), 40...50 °C (derating faktorral)
Relatív páratartalom: 5...95 % kondenzáció nélkül
Üzemi magasság: <= 1000 m derating nélkül, 1000...3000 m 100 méterenként 1%-os áramcsökkentéssel
Üzemi pozíció: Függőleges +/- 10 fok
Rezgésállóság: 1,5 mm (f= 3...13 Hz), 1 gn (f= 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
Méretek
Szélesség: 310 mm
Magasság: 665 mm
Mélység: 315 mm
Nettó tömeg: 45 kg
