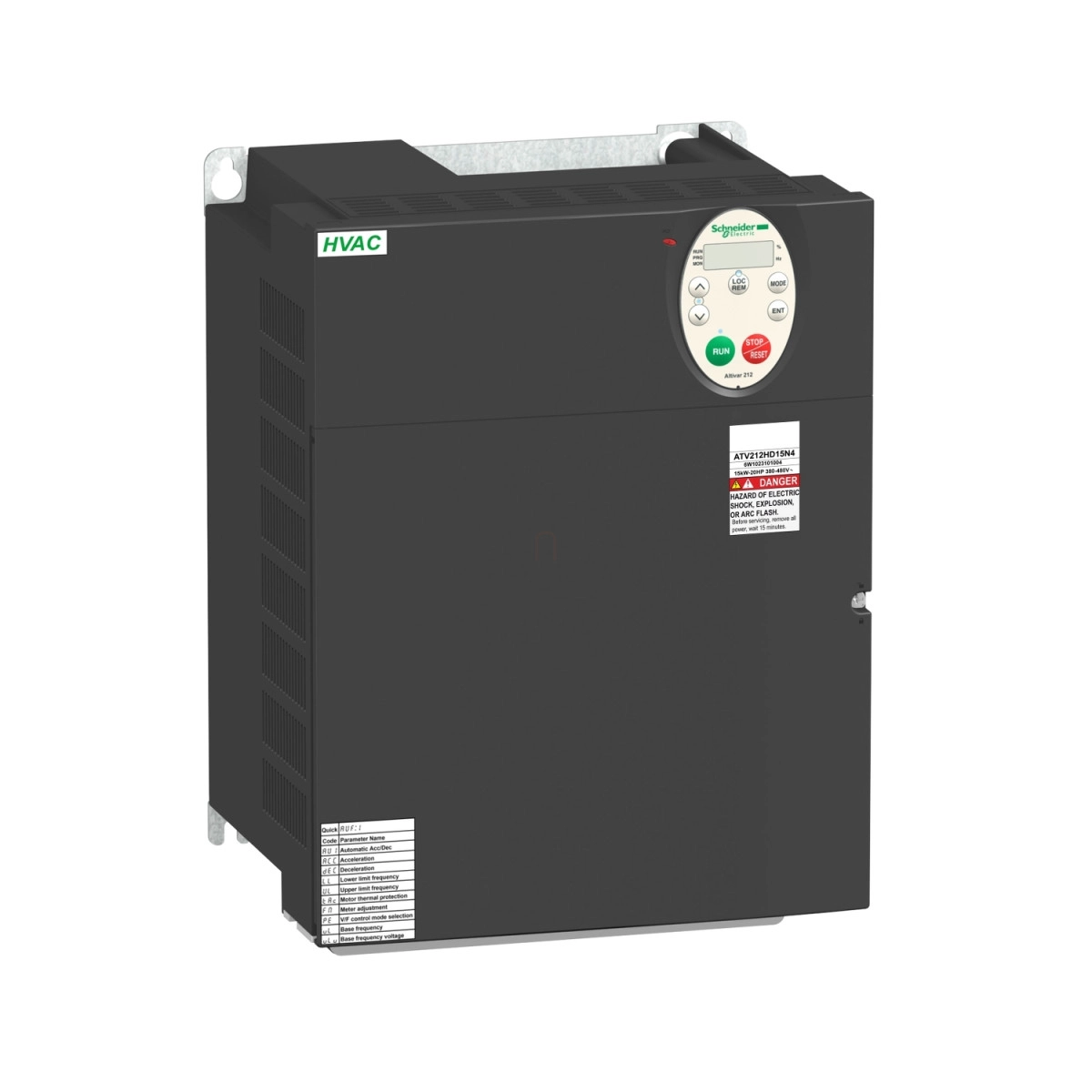

Schneider Electric Altivar ATV212 - ATV212HD18N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 18,5kW, 3f, 380…480VAC, IP21, C2 osztályú EMC szűrővel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A termék 380-480 V névleges tápfeszültség tartományban működik, -15% és +10% tűréssel, 50-60 Hz hálózati frekvencián (±5% tűréssel). Kimeneti frekvenciája széles tartományban állítható: 0,5-től egészen 200 Hz-ig, így rendkívül rugalmasan alkalmazható különböző épületgépészeti berendezésekhez. A készülék névleges kimeneti árama 37 A (mind 380 V-on, mind 460 V-on), míg maximális tranziens árama 40,7 A 60 másodpercen keresztül.
Az Altivar 212 különösen alkalmas HVAC (fűtés, szellőzés, légkondicionálás) rendszerekhez, ahol kifinomult épületautomatizálási protokollokat igényelnek. A berendezés többféle kommunikációs protokollt támogat, köztük a BACnet, APOGEE FLN, LonWorks, Modbus és METASYS N2 szabványokat, így tökéletesen integrálható a legtöbb épületfelügyeleti rendszerbe. A frekvenciaváltó szabályozása többféle módon is megoldható: választható feszültség/frekvencia arányos vezérlés (5 pontos, 2 pontos vagy automatikus nyomaték kompenzációval), valamint fluxus-vektor szabályozás szenzor nélkül. A nyomaték pontossága ±15%, és akár 120%-os túlterhelést is képes kezelni 60 másodpercig.
A készülék számos bemeneti és kimeneti lehetőséggel rendelkezik: 2 analóg bemenet (feszültség vagy áram, konfigurálható), 1 analóg kimenet, 2 digitális kimenet és további programozható logikai bemenetek. Ezek a lehetőségek széles körű vezérlési és visszajelzési funkciókat tesznek lehetővé, ami különösen hasznos komplex épületgépészeti rendszerekben. Az eszköz rendelkezik belső tápegységgel referenciapontenciométerhez (10,5 V DC ±5%), valamint 24 V DC belső tápforrással a vezérlőáramkörökhöz.
A frekvenciaváltó számos védelmi funkcióval van felszerelve: túlmelegedés elleni védelem, rövidzár védelem a motor fázisai között, bemeneti fáziskiesés elleni védelem, túláramvédelem a kimeneti fázisok és a föld között, túlfeszültség védelem a DC buszon, vezérlőáramkör megszakadása elleni védelem, fordulatszám-túllépés elleni védelem, hálózati túl- és alulfeszültség védelem, valamint motor termikus védelem. A készülék hűtését egy beépített ventilátor biztosítja 214 m³/h légárammal.
A 245 mm széles, 330 mm magas és 190 mm mély készülék súlya 11,5 kg. A frekvenciaváltó telepítése történhet függőlegesen (±10°), és környezeti üzemeltetési hőmérséklete -10°C és +40°C között van terheléscsökkenés nélkül (40-50°C között csökkentett terheléssel). A kapcsolási frekvencia 6-16 kHz között állítható, 8 kHz névleges értékkel. A készülék túlterhelés esetén akár 120%-os nyomatékot is képes biztosítani 60 másodpercig. Az ATV212HD18N4 megfelel számos nemzetközi szabványnak, beleértve az IEC 61800-3, EN 55011, és IEC 61800-5-1 előírásokat, és rendelkezik CE jelöléssel.
Schneider Electric Altivar ATV222 - ATV212HD18N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 18,5kW, 3f, 380…480VAC, IP21, C2 osztályú EMC szűrővel műszaki adatok
Fő jellemzők
Eszköz rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózati fázisok száma: 3 fázis
Motor teljesítmény: 18,5 kW
Motor teljesítmény LE: 25 LE
Tápfeszültség határok: 323...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Vonali áram: 27,8 A 480 V-nál, 34,8 A 380 V-nál
Termékcsalád: Altivar 212
Termék típusa: Frekvenciaváltó
Specifikus alkalmazási terület: Szivattyúk és ventilátorok HVAC-ben
Kommunikáció
Kommunikációs port protokoll: APOGEE FLN, BACnet, LonWorks, Modbus, METASYS N2
Névleges tápfeszültség: 380...480 V - 15...10 %
EMC szűrő: C2 osztályú EMC szűrő integrált
IP védettségi fokozat: IP21
Kiegészítő jellemzők
Látszólagos teljesítmény: 28,2 kVA 380 V-nál
Folyamatos kimeneti áram: 37 A 380 V-nál, 37 A 460 V-nál
Maximális tranziens áram: 40,7 A 60 s-ig
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebesség pontossága: +/- 10 % névleges csúszás 0,2 Tn-től Tn-ig
Helyi jelzés: 1 LED (piros) a DC busz feszültség alatt jelzéséhez
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos a teljesítmény és a vezérlés között
Elektromos csatlakozás
VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: terminál 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: terminál 25 mm² / AWG 3
Meghúzási nyomaték: 0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES), 4,5 N.m (L1/R, L2/S, L3/T)
Tápellátás
Belső tápellátás a referencia potenciométerhez (1-10 kOhm): 10,5 V DC +/- 5 %, <10 mA
Belső tápellátás: 24 V DC (21...27 V), <200 mA
Analóg be- és kimenetek
Analóg bemenetek száma: 2
Analóg bemenet típusa: VIA kapcsolható feszültség: 0...10 V DC, VIB konfigurálható feszültség: 0...10 V DC
Analóg kimenetek száma: 1
Digitális be- és kimenetek
Digitális kimenetek száma: 2
Digitális kimenet típusa: Konfigurálható relé logika
Digitális bemenet típusa: Programozható 24 V DC
Mechanikai adatok
Szélesség: 245 mm
Magasság: 330 mm
Mélység: 190 mm
Nettó súly: 11,50 kg
Környezeti jellemzők
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Működési környezet: Osztályok 3C1 és 3S2 az IEC 60721-3-3 szerint
Zajszint: 54 dB az 86/188/EEC szerint
Üzemi tengerszint feletti magasság: <= 1000 m terheléscsökkentés nélkül
Relatív páratartalom: 5...95 % kondenzáció nélkül
Környezeti levegőhőmérséklet üzemelés közben: -10...40 °C (terheléscsökkentés nélkül), 40...50 °C (terheléscsökkentő tényezővel)
Üzemi pozíció: Függőleges +/- 10 fok
