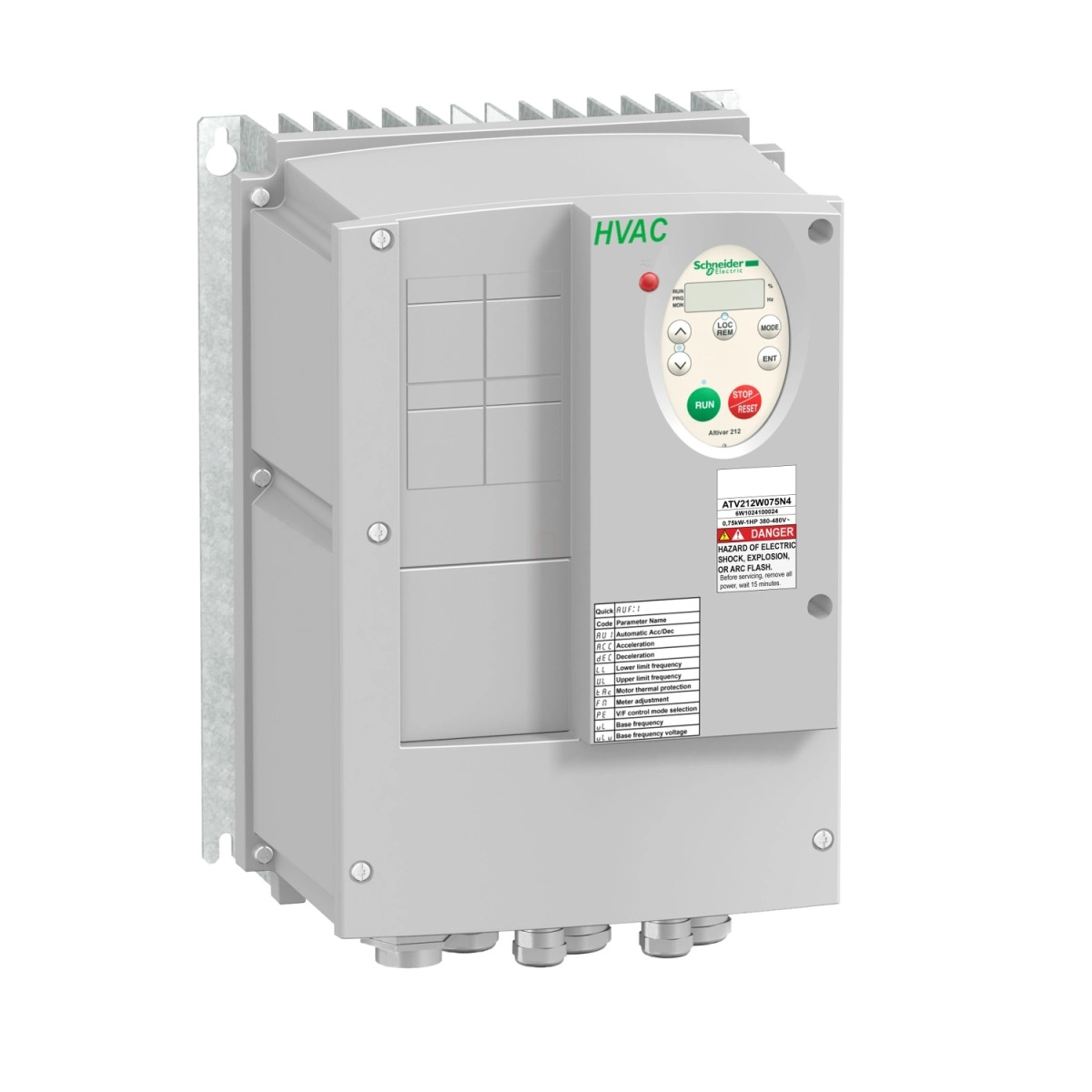

Schneider Electric Altivar ATV212 - ATV212WU15N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 1,5kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A frekvenciaváltó IP55 védettséggel rendelkezik, így kiválóan alkalmas olyan környezetekben is, ahol por és nedvesség előfordulhat. Ez a védettségi szint biztosítja, hogy a készülék megbízhatóan működjön különböző környezeti feltételek mellett, akár -10°C és +40°C közötti hőmérsékleti tartományban is. A magas hőmérsékleti tartományban (40-50°C) a készülék teljesítménycsökkentéssel (derating) üzemeltethető.
Az ATV212WU15N4 változatos kommunikációs protokollokkal rendelkezik, amelyek lehetővé teszik a különböző épületautomatizálási rendszerekbe való integrálást. Támogatja a METASYS N2, APOGEE FLN, Modbus, BACnet és LonWorks protokollokat, ami kiemelkedő rugalmasságot biztosít a rendszertervezés során. A készülék ezen felül számos vezérlési profillal rendelkezik, beleértve a feszültség/frekvencia arányt 5 pontos vagy 2 pontos karakterisztikával, az energiatakarékos kvadratikus U/f görbét, valamint a fluxusvektoros vezérlést érzékelő nélkül.
A frekvenciaváltó sokoldalú be- és kimeneti lehetőségekkel rendelkezik. Két analóg bemenettel és egy analóg kimenettel van ellátva, amelyek konfigurálhatók feszültség- vagy áramjelekre. A digitális ki- és bemenetek lehetővé teszik a rendszer állapotának felügyeletét és a vezérlést. Az eszköz 0,5-200 Hz közötti kimeneti frekvenciát biztosít, 1:10 sebességtartománnyal. A kapcsolási frekvencia 6-16 kHz között állítható, a névleges érték 12 kHz.
A beépített védelmi funkciók széles skálája biztosítja mind a motor, mind a frekvenciaváltó biztonságos üzemeltetését. Ezek közé tartozik a túlmelegedés elleni védelem, a rövidzárlat elleni védelem, a fáziskimaradás elleni védelem, a túláram elleni védelem, valamint a DC busz túlfeszültség elleni védelem. A motor védelme érdekében PTC szondák csatlakoztathatók, amelyek figyelik a motor hőmérsékletét. A szabályozási funkciók között megtalálható a PI szabályozó, amely lehetővé teszi a zárt hurkú folyamatszabályozást. A frekvenciaváltó kompakt kialakítású, méretei 215 mm × 297 mm × 192 mm, súlya pedig 7 kg.
Schneider Electric Altivar ATV224 - ATV212WU15N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 1,5kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel műszaki adatok
Főbb jellemzők
Eszköz neve: ATV212
Termékcsalád: Altivar 212
Termék rendeltetése: Aszinkronmotorok
Motorteljesítmény: 1,5 kW / 2 LE
Tápfeszültség: 380-480 V, háromfázisú, -15...10 %
Tápfeszültség határértékek: 323-528 V
Tápfrekvencia: 50-60 Hz, -5...5 %
Hálózati áram: 2,5 A 480 V-nál, 3,2 A 380 V-nál
Termék vagy komponens típusa: Változtatható fordulatszámú meghajtás
Speciális alkalmazási terület: Szivattyúk és ventilátorok épületgépészetben (HVAC)
Kommunikáció
Kommunikációs port protokoll: METASYS N2, APOGEE FLN, Modbus, BACnet, LonWorks
Fizikai interfész: 2-vezetékes RS 485
Csatlakozó típusa: 1 nyitott típusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címek száma: 1-247
Adatformátum: 8 bit, 1 stop, páros/páratlan vagy nincs paritás konfigurálható
Védettség és környezet
EMC szűrő: C2 EMC szűrő integrálva
IP védettségi fokozat: IP55 az IEC 61800-5-1 és IEC 60529 szerint
Környezeti jellemzők: 3C1 osztály és 3S2 osztály az IEC 60721-3-3 szerint
Működési hőmérséklet: -10...40 °C (teljesítménycsökkentés nélkül), 40...50 °C (teljesítménycsökkentéssel)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95 % kondenzáció nélkül, 5...95 % csepegő víz nélkül
Működési magasság: ≤ 1000 m teljesítménycsökkentés nélkül, 1000-3000 m magasságon 1% teljesítménycsökkentés 100 méterenként
Működési jellemzők
Aszinkronmotor vezérlési profil: Feszültség/frekvencia arány 5 pontos, Energiatakarékos kvadratikus U/f, Fluxusvektoros vezérlés érzékelő nélkül, Automatikus IR kompenzáció, Feszültség/frekvencia arány 2 pontos
Nyomatékpontosság: +/- 15 %
Átmeneti túlterhelhetőség: Névleges motornyomaték 120 %-a +/- 10% 60 másodpercig
Gyorsítási és lassítási rámpa: Lineáris, külön beállítható 0,01-3200 másodperc között, Automatikus a terhelés alapján
Kapcsolási frekvencia: 6-16 kHz állítható, 12-16 kHz teljesítménycsökkentéssel
Névleges kapcsolási frekvencia: 12 kHz
Motorcsúszás kompenzáció: Állítható, Automatikus terheléstől függetlenül, Nem érhető el feszültség/frekvencia arányos motorvezérlésnél
Be- és kimeneti jellemzők
Látható jelzés: 1 LED (piros) a DC busz feszültség alatt jelzésére
Kimeneti feszültség: <= tápfeszültség
Analóg bemenetek száma: 2
Analóg kimenetek száma: 1
Diszkrét kimenetek száma: 2
Elektromos csatlakozás: VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: sorkapocs 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: sorkapocs 6 mm² / AWG 10
Fizikai jellemzők
Szerelési mód: Hőelvezető lemezzel
Szélesség: 215 mm
Magasság: 297 mm
Mélység: 192 mm
Nettó tömeg: 7 kg
