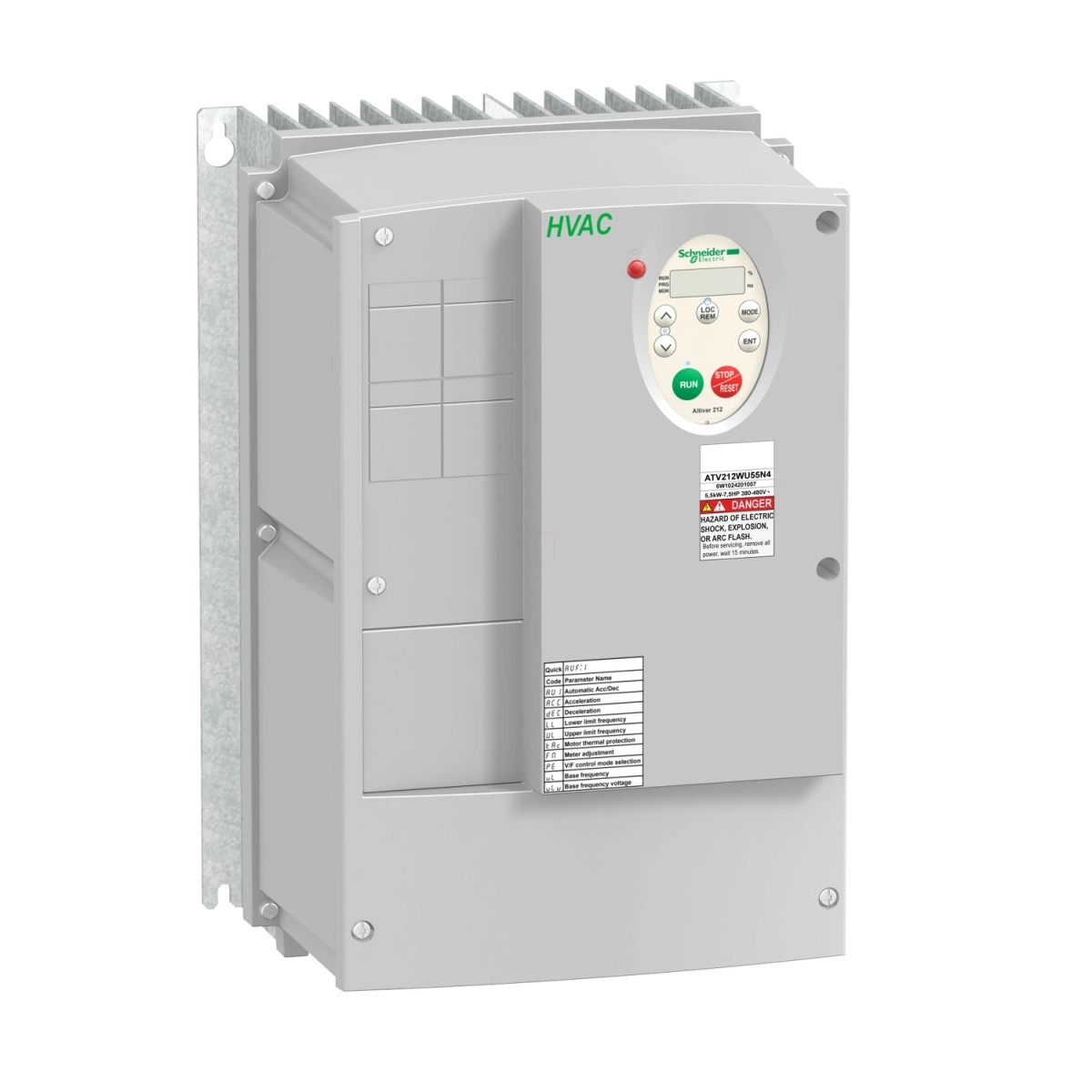

Schneider Electric Altivar ATV212 - ATV212WU55N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 5,5kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék beépített C2 EMC osztályú szűrővel rendelkezik, amely biztosítja az elektromágneses kompatibilitást és csökkenti a hálózati zavarokat. Ez különösen fontos az érzékeny elektronikával felszerelt épületekben. A készülék kommunikációs képességei kiemelkedőek: támogatja a METASYS N2, LonWorks, Modbus, BACnet és APOGEE FLN protokollokat, így könnyen integrálható különböző épületfelügyeleti rendszerekbe.
A frekvenciaváltó többféle vezérlési módot kínál, beleértve a feszültség/frekvencia arányt 2 vagy 5 ponton, energiatakarékos működést kvadratikus U/f karakterisztikával, automatikus IR kompenzációt, valamint fluxusvektor-vezérlést szenzor nélkül. A kimeneti frekvencia 0,5-200 Hz között állítható, a kapcsolási frekvencia pedig 6-16 kHz tartományban szabályozható. A készülék sebességtartománya 1:10, pontossága pedig a névleges csúszás ±10%-a. Az eszköz maximum 13,2 A tranziens túláramot képes kezelni 60 másodpercig, normál üzemben pedig 12 A folyamatos kimeneti áramot biztosít.
A frekvenciaváltó számos védelmi funkcióval rendelkezik, melyek védik mind a motort, mind a hajtást: túlmelegedés, rövidzár, túláram, fáziskimaradás, túl- és alulfeszültség elleni védelem, valamint PTC érzékelővel a motor hőmérsékletének felügyelete. A vezérlés tekintetében 2 analóg bemenettel, 1 analóg kimenettel, valamint 2 konfigurálható relés kimenettel rendelkezik. Az analóg bemenetek és kimenetek feszültség (0-10V) vagy áram (0-20mA) üzemmódban konfigurálhatók. A készüléket választókapcsolókkal lehet beállítani a megfelelő logikai típusra: forrás (source), nyelő (sink) vagy PLC üzemmódra.
A Schneider Electric Altivar 212 frekvenciaváltó fizikai méretei: 230 mm szélesség, 340 mm magasság és 208 mm mélység, súlya pedig 9,65 kg. A készülék -10°C és +40°C közötti környezeti hőmérsékleten üzemeltethető teljes terheléssel, 40-50°C között pedig teljesítménycsökkentéssel. A relatív páratartalom 5-95% lehet kondenzáció nélkül. A készülék függőleges helyzetben (±10°) szerelhető, és megfelelő hűtés érdekében elegendő szabad helyet kell biztosítani alatta és felette.
Schneider Electric Altivar ATV229 - ATV212WU55N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 5,5kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel műszaki adatok
Főbb tulajdonságok
Terméknév: ATV212
Termékcsalád: Altivar 212
Terméktípus: Frekvenciaváltó
Alkalmazás: Aszinkron motorokhoz
Speciális alkalmazás: Szivattyúk és ventilátorok HVAC rendszerekben
Elektromos jellemzők
Motor teljesítmény: 5,5 kW / 7,5 LE
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V (-15%...+10%)
Tápfeszültség határértékek: 323...528 V
Tápfrekvencia: 50...60 Hz (±5%)
Vonali áram: 10,9 A 380 V-on, 8,6 A 480 V-on
Látszólagos teljesítmény: 9,1 kVA 380 V-on
Folyamatos kimeneti áram: 12 A (380 V és 460 V)
Maximális tranziens áram: 13,2 A (60 másodpercig)
Teljesítmény jellemzők
Kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebesség pontosság: ±10% a névleges csúszáshoz képest
Kapcsolási frekvencia: 6...16 kHz állítható (12...16 kHz teljesítménycsökkentéssel)
Névleges kapcsolási frekvencia: 12 kHz
Nyomaték pontosság: ±15%
Tranziens túlnyomaték: a névleges motornyomaték 120%-a (±10%) 60 másodpercig
Kommunikáció
Kommunikációs protokollok: METASYS N2, LonWorks, Modbus, BACnet, APOGEE FLN
Fizikai interfész: 2-vezetékes RS485
Csatlakozó típus: 1 nyílt típusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címtartomány: 1...247
Védettség és környezeti paraméterek
IP védettségi fokozat: IP55 (IEC 61800-5-1 és IEC 60529 szerint)
EMC szűrő: Beépített C2 EMC szűrő
Környezeti hőmérséklet működés közben: -10...40°C (teljesítménycsökkentés nélkül), 40...50°C (teljesítménycsökkentéssel)
Relatív páratartalom: 5...95% kondenzáció nélkül
Működési magasság: ≤1000 m teljesítménycsökkentés nélkül, 1000...3000 m (1% teljesítménycsökkentés 100 m-enként)
Rezgésállóság: 1,5 mm (f=3...13 Hz), 1 gn (f=13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
Fizikai jellemzők
Szélesség: 230 mm
Magasság: 340 mm
Mélység: 208 mm
Nettó tömeg: 9,65 kg
Működési helyzet: Függőleges (±10 fok)
Csatlakozási lehetőségek
Analóg bemenetek száma: 2
Analóg kimenetek száma: 1
Diszkrét kimenetek száma: 2
Elektromos csatlakozás: VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES terminálok: 2,5 mm² / AWG 14
L1/R, L2/S, L3/T terminálok: 6 mm² / AWG 10
