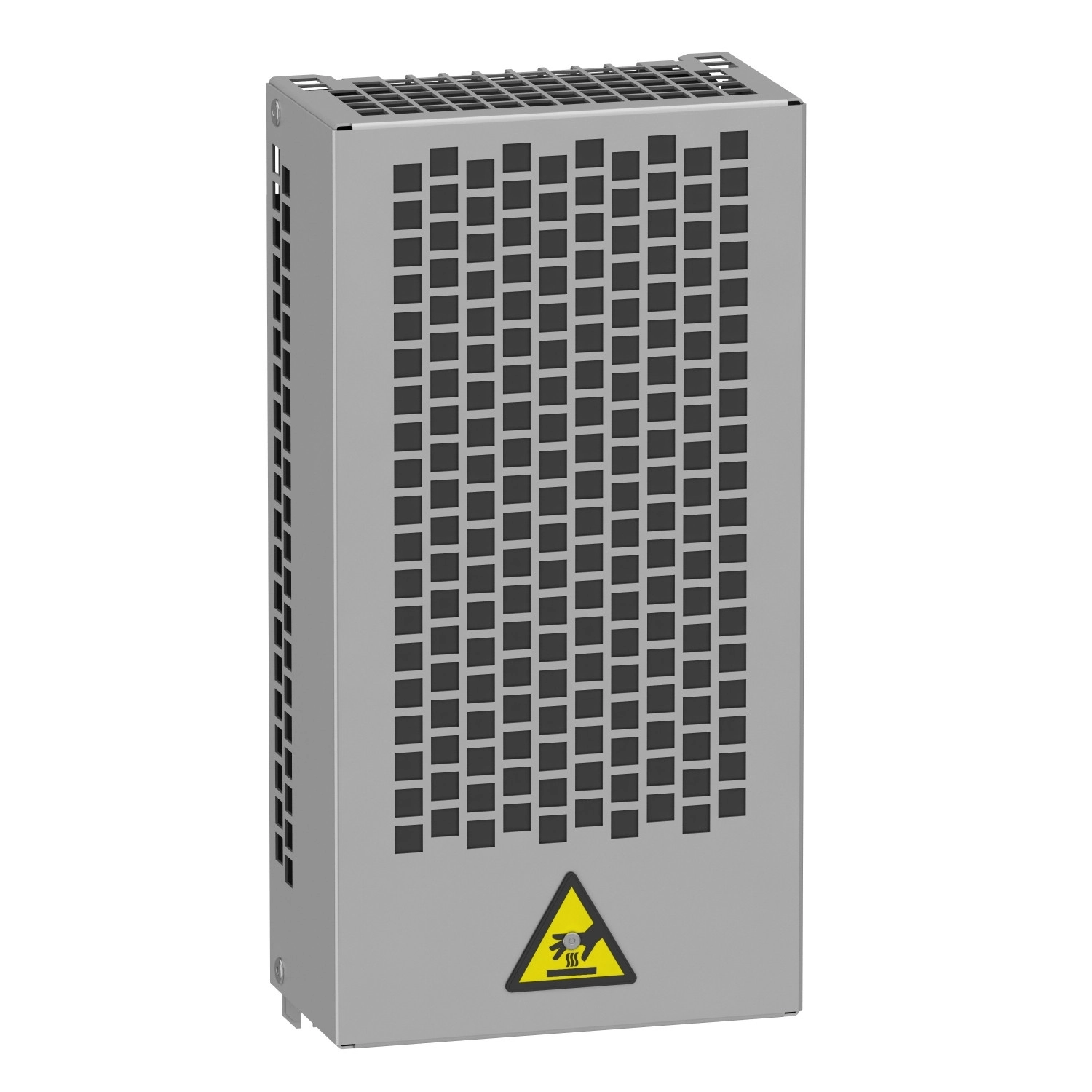

Schneider Electric Altivar Easy 310 - VW3A7732 - frekvenciaváltó kiegészítő, fékellenállás - ATV320 - ATV340 - ATV900 frekvenciaváltókhoz, 28 Ohm, 300W, IP20
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A VW3A7732 fékellenállás széleskörű kompatibilitással rendelkezik az Altivar termékcsalád különböző tagjaival, beleértve az Altivar Machine ATV340, Easy Altivar 310, Altivar Process ATV900, Altivar Machine ATV320 és Easy Altivar 310L sorozatokat. Ez a sokoldalúság teszi különösen értékessé ipari környezetben, ahol változatos meghajtó rendszerekkel találkozhatunk. Az ellenállás IP20 védettségi fokozata megfelelő védelmet biztosít a szilárd tárgyak és ujjak behatolása ellen, miközben megőrzi a könnyű szerelhetőséget. Tervezése során figyelembe vették a hőelvezetés szempontjait, ezért termikus védelemmel is rendelkezik, amelyet a frekvenciaváltón keresztül valósít meg.
A VW3A7732 fékellenállás különböző terhelési ciklusokra optimalizálva lett, így rugalmasan alkalmazható különböző igénybevételi profilok mellett. A négyféle üzemmód – könnyű ciklus (nagy terhelés), könnyű ciklus (normál terhelés), közepes ciklus (normál terhelés) és közepes ciklus (nagy terhelés) – lehetővé teszi, hogy a fékezési jellemzőket a konkrét alkalmazáshoz igazítsuk. A könnyű ciklusoknál rövidebb, maximum 0,8 másodperces fékezési idővel számolhatunk, míg a közepes ciklusoknál ez az érték 4 másodperc lehet. A fékezési nyomaték az üzemmódtól függően a névleges nyomaték 120%-ától 165%-áig terjedhet, 40 másodperces ciklusokban.
A kompakt kialakítás (175 mm szélesség, 345 mm magasság, 100 mm mélység) és a pontos műszaki paraméterek teszik ezt a fékellenállást ideálissá precíziós alkalmazásokhoz. Az elektromos csatlakozás terminálokkal történik, amelyek maximum 10 mm² keresztmetszetű vagy AWG 8-as vezetékek fogadására alkalmasak. A berendezés 0-50°C közötti környezeti hőmérsékleten üzemeltethető, és -25...70°C között tárolható. A szerelési rajzok és kapcsolási sémák részletes útmutatást nyújtanak az optimális telepítéshez, beleértve a szükséges távolságokat és a megfelelő kábelezést egy vagy két fékellenállás használata esetén. Mindezek a jellemzők teszik a Schneider Electric VW3A7732 fékellenállást a professzionális hajtásrendszerek elengedhetetlen komponensévé.
Schneider Electric Altivar Easy 310 - VW3A7732 - frekvenciaváltó kiegészítő, fékellenállás - ATV320 - ATV340 - ATV900 frekvenciaváltókhoz, 28 Ohm, 300W, IP20 műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Kompatibilitás: Altivar Machine ATV340, Easy Altivar 310, Altivar Process ATV900, Altivar Machine ATV320, Easy Altivar 310L
Terméktípus: Fékellenállás
Ohmos érték: 28 Ohm
Kiegészítő adatok
Termék kompatibilitás: Számos Altivar frekvenciaváltó típussal kompatibilis, többek között ATV320, ATV930, ATV950, ATV340 és ATV310 sorozatokkal, különböző teljesítmény kategóriákban 200-240V, 380-480V, 500-690V és 525-600V feszültségszinteken.
Terhelési ciklus: Különböző terhelési profilok támogatása: könnyű ciklus (nagy terhelés) <0,8 mp fékezés 150% fékezési nyomatékkal 40 mp ciklusonként; könnyű ciklus (normál terhelés) <0,8 mp fékezés 120% fékezési nyomatékkal 40 mp ciklusonként; közepes ciklus (normál terhelés) <4 mp fékezés 135% fékezési nyomatékkal 40 mp ciklusonként; közepes ciklus (nagy terhelés) <4 mp fékezés 165% fékezési nyomatékkal 40 mp ciklusonként
Átlagos rendelkezésre álló teljesítmény: 0,3 kW 50°C-on
Elektromos csatlakozás: Terminál, csatlakozási kapacitás: <= 10 mm² / AWG 8 a meghajtóhoz
Védelmi típus: Termikus védelem a meghajtón keresztül
Méretek
Szélesség: 175 mm
Magasság: 345 mm
Mélység: 100 mm
Környezeti feltételek
IP védettségi fokozat: IP20
Tárolási környezeti levegő hőmérséklete: -25...70°C
Üzemeltetési környezeti levegő hőmérséklete: 0...50°C
