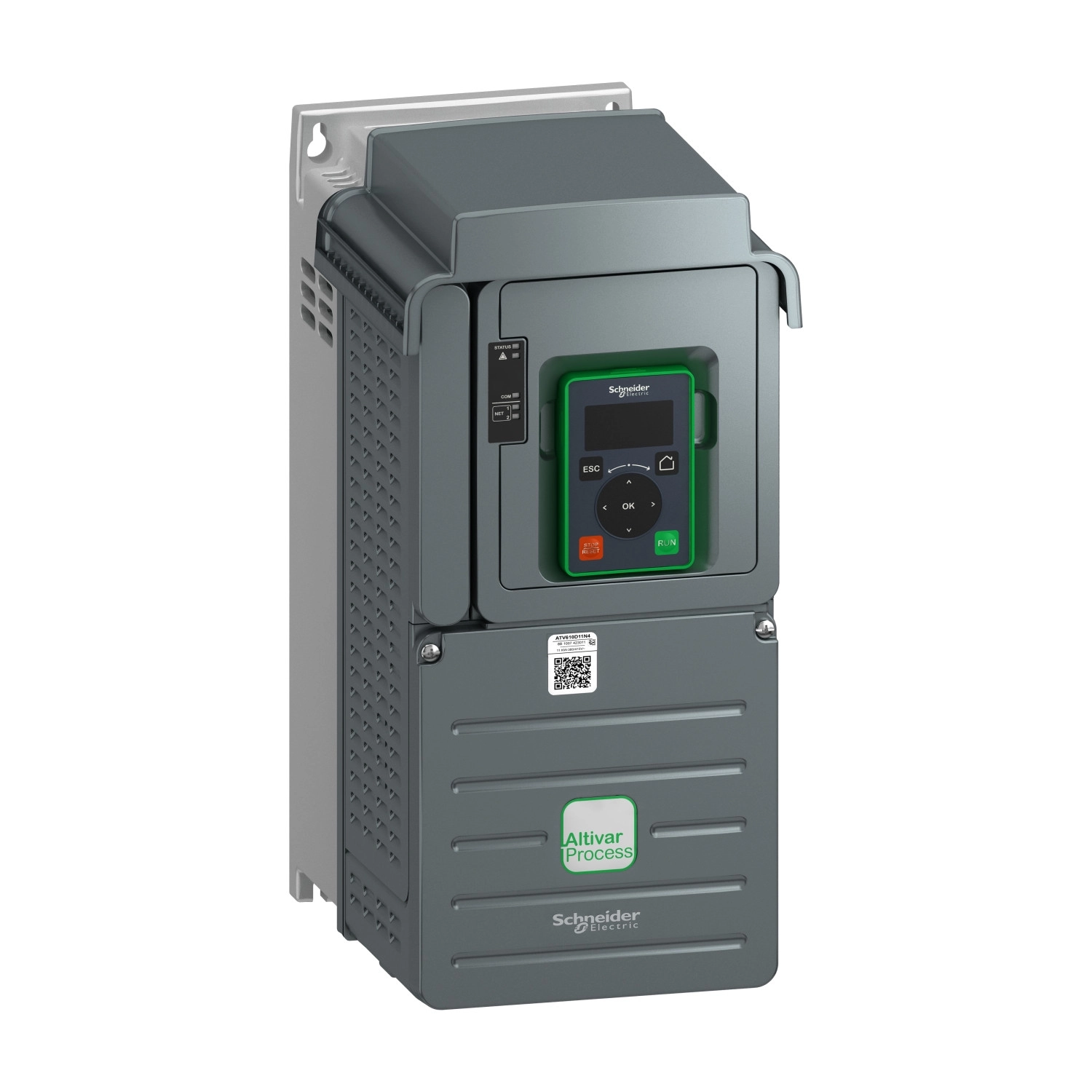

Schneider Electric Altivar Easy 610 - ATV610D11N4 - frekvenciaváltó, 3f, 400V, 11kW, IP20
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ATV610D11N4 frekvenciaváltó mind aszinkron, mind szinkron motorokhoz használható, és számos fejlett funkcióval rendelkezik, amelyek lehetővé teszik a folyamatok optimalizálását és az energiahatékonyság növelését. A készülék normál üzemmódban 11kW (15LE) teljesítményű motorok működtetésére képes, míg nagy terhelés esetén 7,5kW (10LE) motorokat tud meghajtani. A névleges kimeneti áram normál üzemmódban 23,5A, nagy terhelésű alkalmazásoknál pedig 16,5A. A maximális tranziens áram normál terhelésnél 60 másodpercig akár 25,9A is lehet.
A frekvenciaváltó 0,1-500Hz közötti kimeneti frekvenciatartománnyal rendelkezik, és a kapcsolási frekvencia 2-12kHz között állítható, névlegesen 4kHz-en működik. Az IP20-as védettségi fokozat biztosítja a megfelelő védelmet száraz ipari környezetben, míg a kényszerített légáramlással történő hűtés garantálja a stabil működést akár magasabb környezeti hőmérséklet esetén is. A készülék -15°C és 45°C között teljesítményveszteség nélkül üzemeltethető, 45°C és 60°C között pedig teljesítmény-csökkentéssel használható.
A készülék beépített EMC szűrővel rendelkezik, amely megfelel az IEC 61800-3 kategória C3 előírásainak 50 méteres kábelhosszig. A motor csúszáskompenzációja automatikusan működik a terheléstől függően, és igény szerint beállítható vagy kikapcsolható. A frekvenciaváltó számos védelmi funkcióval rendelkezik, beleértve a motor hővédelmét, fázisszakadás elleni védelmet, túláram, túlfeszültség és alulfeszültség elleni védelmet, valamint rövidzárlat elleni védelmet. A készülék kommunikációs protokollként Modbus soros kapcsolatot használ, és opcionálisan bővíthető Profibus DP V1 kommunikációs kártyával, digitális vagy analóg I/O bővítőkártyával, illetve relékimeneti kártyával.
A Schneider Electric ATV610D11N4 frekvenciaváltó széleskörű analóg és digitális I/O lehetőségekkel rendelkezik: 3 analóg bemenet (feszültség, áram vagy hőmérséklet/vízszint érzékelők csatlakoztatásához), 6 digitális bemenet (ebből 2 impulzusbemenetként is konfigurálható), 2 analóg kimenet és 3 relékimenet. A 171 mm széles, 360 mm magas (EMC lemezzel 423 mm) és 233 mm mély készülék tömege 7,73 kg. A frekvenciaváltó függőleges pozícióban szerelhető, és a megfelelő hűtés érdekében minimális távolságokat kell tartani a készülék körül. A frekvenciaváltó kábelezhető line choke-kal a tápellátás oldalon, és relékimenettel konfigurálható hibás állapot jelzésére.
Schneider Electric Altivar Easy 610 - ATV610D11N4 - frekvenciaváltó, 3f, 400V, 11kW, IP20 műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Altivar 610
Termék típusa: Frekvenciaváltó
Alkalmazás: Ventilátor, szivattyú, kompresszor, szállítószalag
Rövid terméknév: ATV610
Változat: Standard verzió
Felhasználás: Aszinkron motorok, Szinkron motorok
Szerelési mód: Szekrénybe szerelhető
Villamos jellemzők
EMC szűrő: Beépített, megfelel az IEC 61800-3 C3 kategóriának 50 m kábelhosszúságig
IP védettség: IP20
Hűtés típusa: Kényszerített légáramlás
Tápfeszültség frekvenciája: 50...60 Hz +/-5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10 %
Motor teljesítmény: 11 kW normál terhelésnél, 7.5 kW nagy terhelésnél
Motor teljesítmény LE: 15 LE normál terhelésnél, 10 LE nagy terhelésnél
Áramfelvétel: 22 A 380 V-nál (normál terhelés), 19.6 A 460 V-nál (normál terhelés), 16.4 A 380 V-nál (nagy terhelés), 14.6 A 460 V-nál (nagy terhelés)
Látszólagos teljesítmény: 15.6 kVA 460 V-nál (normál terhelés), 11.6 kVA 460 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 23.5 A 4 kHz-nél normál terhelésnél, 16.5 A 4 kHz-nél nagy terhelésnél
Maximális tranziens áram: 25.9 A 60 s-ig (normál terhelés), 24.8 A 60 s-ig (nagy terhelés)
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Kimeneti frekvencia: 0.1…500 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikációs port protokoll: Modbus soros
Opciós kártya: A foglalat: kommunikációs kártya, Profibus DP V1; A foglalat: digitális vagy analóg I/O bővítőkártya; A foglalat: relékimeneti kártya
Kiegészítő jellemzők
Kimeneti feszültség: <= tápfeszültség
Motor csúszáskompenzáció: Automatikus bármilyen terhelésnél, Beállítható, Állandó mágneses motor törvénynél nem áll rendelkezésre, Kikapcsolható
Gyorsítási és lassítási rámpák: S, U vagy testreszabott, Lineáris külön állítható 0.01 - 9000 s között
Leállítási fékezés: DC injektálással
Védelmi funkciók
Hővédelem: motor, Motorfázis szakadás: motor, Hővédelem: meghajtó, Túlmelegedés: meghajtó, Túláram a kimeneti fázisok és a föld között: meghajtó, Kimeneti feszültség túlterhelés: meghajtó, Rövidzárlat elleni védelem: meghajtó, Motorfázis szakadás: meghajtó, Túlfeszültségek a DC buszon: meghajtó, Hálózati túlfeszültség: meghajtó, Hálózati alulfeszültség: meghajtó, Hálózati fáziskiesés: meghajtó, Túlsebesség: meghajtó, Törés a vezérlőáramkörben: meghajtó
Környezeti jellemzők
Zajszint: 56 dB a 86/188/EEC szerint
Hőleadás: 310 W (kényszerített légáramlás) 380 V-nál, 4 kHz kapcsolási frekvencián
Működési helyzet: Függőleges +/- 10 fok
Működési környezeti hőmérséklet: -15…45 °C (teljesítménycsökkentés nélkül), 45…60 °C (teljesítménycsökkentéssel)
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m áramcsökkentéssel 1 % per 100 m
Környezeti jellemzők: Vegyi szennyezés elleni védelem 3C3 osztály az IEC 60721-3-3 szerint, Por szennyezés elleni védelem 3S3 osztály az IEC 60721-3-3 szerint
Szabványok és megfelelőségek
Szabványok: IEC 61800-3, Environment 2 category C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Jelölések: CE
Fizikai jellemzők
Szélesség: 171 mm
Magasság: 360 mm, 423 mm EMC lemezzel
Mélység: 233 mm
