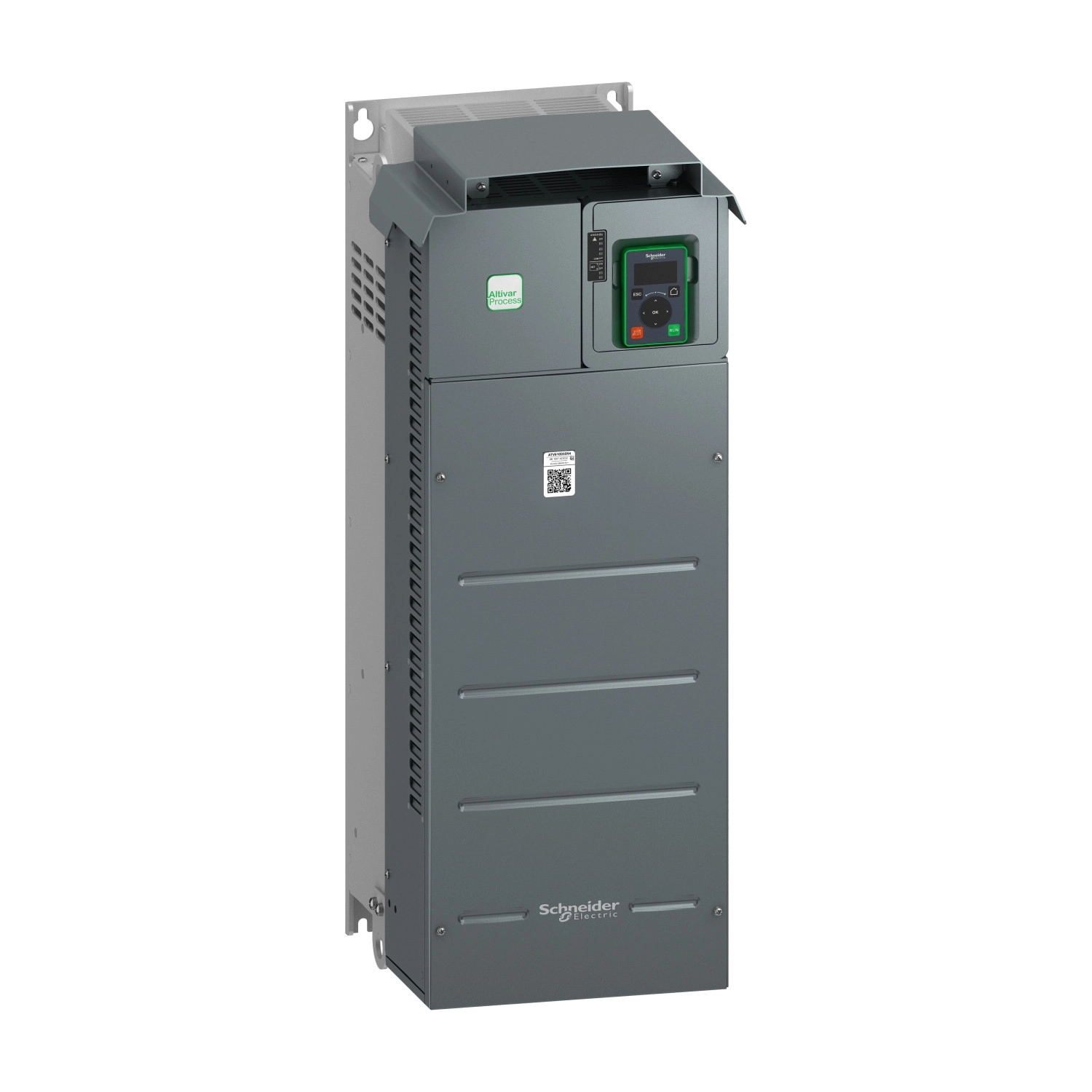

Schneider Electric Altivar Easy 610 - ATV610D55N4 - frekvenciaváltó, 3f, 400V, 55kW, IP20
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék széleskörű alkalmazási lehetőségeket kínál, hiszen egyaránt alkalmas aszinkron és szinkron motorok működtetésére. A frekvenciaváltó 380-460 V közötti háromfázisú tápfeszültséggel üzemel, és 50-60 Hz-es hálózati frekvenciával kompatibilis. Normál üzemmódban 380 V-on 111,5 A, 460 V-on pedig 99,7 A áramfelvétellel működik. Nagy terhelés esetén az értékek 95,9 A (380 V), illetve 84,0 A (460 V). Az eszköz tartósan 120 A kimeneti áramot képes biztosítani 2,5 kHz-es kapcsolási frekvencián normál üzemmódban, illetve 88 A-t nagy terhelésnél. Átmenetileg, 60 másodpercig mindkét üzemmódban 132 A áramerősség is megengedett.
Az ATV610D55N4 kiemelkedő motorvezérlési tulajdonságokkal rendelkezik, többek között optimalizált nyomaték üzemmóddal, valamint állandó és változó nyomaték szabályozási lehetőségekkel. A kimeneti frekvencia tartománya rendkívül széles, 0,1-500 Hz között állítható, ami széleskörű sebességszabályozást tesz lehetővé. A névleges kapcsolási frekvencia 2,5 kHz, de ez 1-8 kHz között módosítható. A készülék 16 előre beállított sebességfokozatot támogat, így különböző alkalmazási helyzetekhez rugalmasan adaptálható.
A frekvenciaváltó kommunikációs képességei is fejlettek, alapértelmezetten Modbus soros protokollal rendelkezik, de az A foglalatba helyezhető kártyákkal bővíthető Profibus DP V1 kompatibilitással, illetve digitális vagy analóg I/O bővítőkártyával vagy relékimenet kártyával. A berendezés részletes védelmi funkciókat kínál, többek között túlterhelés, túlmelegedés, rövidzárlat, fáziskiesés ellen, mind a motor, mind a hajtás védelmére. A készülék méretei: 290 mm szélesség, 762 mm magasság (EMC lemezzel 922 mm) és 323 mm mélység. Az eszköz széleskörű környezeti feltételek között használható: -15...45 °C között derating nélkül, 45...60 °C között pedig teljesítménycsökkentéssel. A frekvenciaváltó 1000 m tengerszint feletti magasságig teljes teljesítménnyel üzemeltethető, e fölött pedig 4800 m-ig használható 100 méterenként 1% teljesítménycsökkentéssel.
Schneider Electric Altivar Easy 610 - ATV610D55N4 műszaki adatok
Általános jellemzők
Termékcsalád: Easy Altivar 610
Termék típusa: Frekvenciaváltó
Specifikus alkalmazás: Ventilátor, szivattyú, kompresszor, szállítószalag
Eszköz rövid neve: ATV610
Változat: Standard verzió
Felhasználási terület: Aszinkron motorok, szinkron motorok
Szerelési mód: Szekrénybe szerelhető
EMC szűrő: Beépített, megfelel az IEC 61800-3 C3 kategóriának 50 m-ig
IP védettség: IP20
Hűtés típusa: Kényszerített légáramlás
Villamos jellemzők
Tápfeszültség frekvenciája: 50...60 Hz +/-5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség [Us]: 380...460 V - 15...10 %
Motor teljesítmény kW: 55 kW normál terhelésnél, 45 kW nagy terhelésnél
Motor teljesítmény LE: 75 LE normál terhelésnél, 60 LE nagy terhelésnél
Hálózati áram: 111,5 A 380 V-on (normál terhelés), 99,7 A 460 V-on (normál terhelés), 95,9 A 380 V-on (nagy terhelés), 84,0 A 460 V-on (nagy terhelés)
Hálózat prospektív Isc: 22 kA
Látszólagos teljesítmény: 79,5 kVA 460 V-on (normál terhelés), 66,9 kVA 460 V-on (nagy terhelés)
Folyamatos kimeneti áram: 88 A 2,5 kHz-en nagy terhelésnél, 120 A 2,5 kHz-en normál terhelésnél
Maximum tranziens áram: 132 A 60 másodpercig (nagy terhelés), 132 A 60 másodpercig (normál terhelés)
Szabályozási és vezérlési jellemzők
Aszinkron motor vezérlési profil: Optimalizált nyomaték mód, állandó nyomaték standard, változó nyomaték standard
Kimeneti frekvencia: 0,1...500 Hz
Névleges kapcsolási frekvencia: 2,5 kHz
Kapcsolási frekvencia: 1...8 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikációs port protokoll: Modbus soros
Bővítőkártya opciók: A foglalat: kommunikációs kártya, Profibus DP V1, A foglalat: digitális vagy analóg I/O bővítőkártya, A foglalat: relékimenet kártya
Fizikai jellemzők és csatlakozások
Szélesség: 290 mm
Magasság: 762 mm, 922 mm EMC lemezzel
Mélység: 323 mm
Elektromos csatlakozás: Vezérlés, csavaros csatlakozó: 0,5...1,5 mm², Hálózati oldal, csavaros csatlakozó: 70...120 mm², Motor, csavaros csatlakozó: 70...120 mm²
Csatlakozó típusa: 1 RJ45 (a távoli grafikus terminálon) Modbus soros kapcsolathoz
Környezeti jellemzők
Működési környezeti hőmérséklet: -15...45 °C (teljesítménycsökkentés nélkül), 45...60 °C (teljesítménycsökkentő tényezővel)
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési tengerszint feletti magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Relatív páratartalom: 5...95 % kondenzáció nélkül, IEC 60068-2-3 szerint
Környezeti jellemző: Kémiai szennyezés elleni védelem 3C3 osztály IEC 60721-3-3 szerint, por szennyezés elleni védelem 3S3 osztály IEC 60721-3-3 szerint
Szabványok: IEC 61800-3, 2-es környezet C3 kategória IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Jelölések: CE
