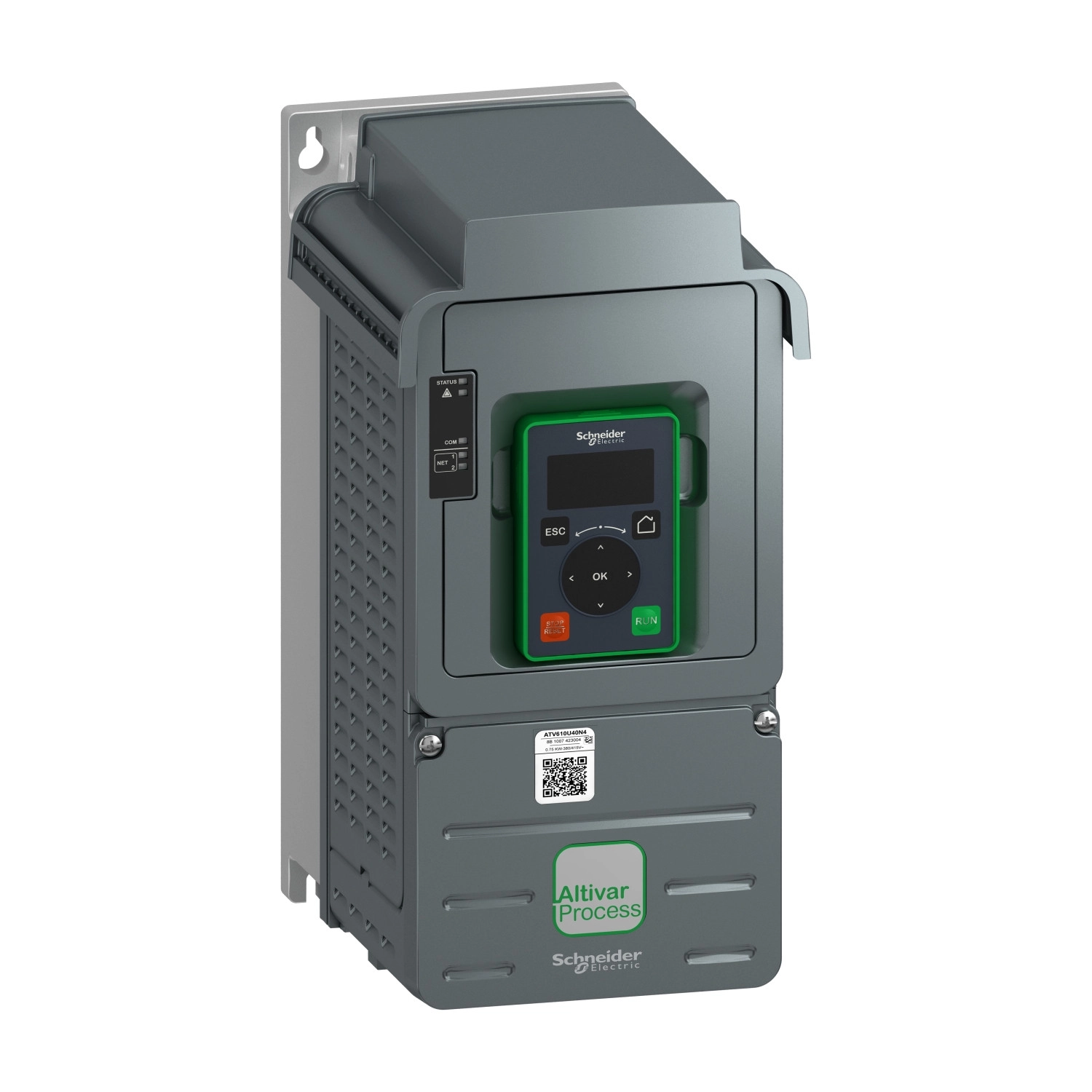

Schneider Electric Altivar Easy 610 - ATV610U40N4 - frekvenciaváltó, 3f, 400V, 4kW, IP20
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A készülék 3 fázisú, 380-460 V-os hálózatról üzemeltethető, névlegesen 4 kW-os teljesítménnyel normál üzemmódban, illetve 3 kW-os teljesítménnyel nehéz üzemmódban. A berendezés 5 lóerős (normál üzemmódban) motorok működtetésére alkalmas, ami széles felhasználási területet biztosít különböző ipari környezetekben. Az eszköz IP20-as védettséggel rendelkezik, ami szekrénybe építést igényel, és kényszerített konvekciós hűtéssel van ellátva az optimális hőmérséklet-menedzsment érdekében.
Az ATV610U40N4 frekvenciaváltó rugalmas vezérlési lehetőségeket kínál az aszinkron és szinkronmotorok számára. Három különböző vezérlési profil áll rendelkezésre: optimalizált nyomaték mód, standard változtatható nyomaték és standard állandó nyomaték. A kimeneti frekvencia tartomány 0,1-500 Hz között állítható, míg a névleges kapcsolási frekvencia 4 kHz, amely 2-12 kHz között módosítható. A készülék 16 előre beállított sebességgel rendelkezik, ami különösen hasznos lehet változó terhelési profilokkal rendelkező alkalmazásoknál. A Modbus soros kommunikációs interfész lehetővé teszi a rendszer könnyű integrálását a meglévő automatizálási hálózatokba.
A frekvenciaváltó számos védelmi funkcióval rendelkezik, beleértve a motor túlmelegedés elleni védelmet, a motor fáziskiesés érzékelést, a hajtás túlmelegedés elleni védelmet, a kimeneti fázisok és a föld közötti túláram elleni védelmet, a kimeneti túlfeszültség elleni védelmet, a hajtás rövidzárlat elleni védelmét, a DC busz túlfeszültség elleni védelmet, a hálózati túl- és alulfeszültség elleni védelmet, a hálózati fáziskiesés érzékelést, valamint a túlpörgés elleni védelmet. Ezen védelmek együttesen biztosítják a készülék és a csatlakoztatott motor hosszú élettartamát és megbízható működését. Az S, U vagy egyedi gyorsítási és lassítási rámpák 0,01-9000 másodperc között állíthatók, és a motor csúszáskompenzációja is finoman hangolható. A készülék méretei: 145 mm szélesség, 297 mm magasság (EMC lappal 350 mm) és 203 mm mélység, ami viszonylag kompakt elhelyezést tesz lehetővé vezérlőszekrényekben.
Schneider Electric Altivar Easy 610 - ATV610U40N4 - frekvenciaváltó, 3f, 400V, 4kW, IP20 műszaki adatok
Általános jellemzők
Termékcsalád: Easy Altivar 610
Terméktípus: Változtatható fordulatszámú hajtás
Alkalmazási terület: Ventilátor, szivattyú, kompresszor, szállítószalag
Készülék rövidnév: ATV610
Változat: Standard verzió
Rendeltetés: Aszinkron motorok, Szinkron motorok
Telepítési jellemzők
Szerelési mód: Szekrénybe szerelhető
EMC szűrő: Integrált, megfelel az IEC 61800-3 C3 kategóriának 50 m-ig
IP védettségi fokozat: IP20
Hűtés típusa: Kényszerített konvekció
Elektromos jellemzők
Tápfrekvencia: 50...60 Hz +/-5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10 %
Motor teljesítmény: 4 kW normál üzemmódban, 3 kW nehéz üzemmódban
Motor teljesítmény lóerőben: 5 LE normál üzemmódban
Vonali áram: 8,8 A 380 V-on (normál üzemmód), 7,9 A 460 V-on (normál üzemmód), 7,2 A 380 V-on (nehéz üzemmód), 6,2 A 460 V-on (nehéz üzemmód)
Várható vonali Isc: 5 kA
Látszólagos teljesítmény: 6,3 kVA 460 V-on (normál üzemmód), 4,9 kVA 460 V-on (nehéz üzemmód)
Folyamatos kimeneti áram: 9,3 A 4 kHz-en normál üzemmódban, 7,2 A 4 kHz-en nehéz üzemmódban
Maximális átmeneti áram: 10,2 A 60 másodpercig (normál üzemmód), 10,8 A 60 másodpercig (nehéz üzemmód)
Vezérlési jellemzők
Aszinkronmotor vezérlési profil: Optimalizált nyomaték mód, Változtatható nyomaték standard, Állandó nyomaték standard
Kimeneti frekvencia: 0,1…500 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia tartomány: 2...12 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikációs port protokoll: Modbus soros
Opcionális kiegészítők
Opcionális kártya: A foglalat: kommunikációs kártya, Profibus DP V1; A foglalat: digitális vagy analóg I/O bővítőkártya; A foglalat: relékimeneti kártya
Méretek és jelzések
Szélesség: 145 mm
Magasság: 297 mm, 350 mm EMC lappal
Mélység: 203 mm
Helyi jelzések: 2 LED a helyi diagnosztikához, 1 LED (sárga) a beágyazott kommunikáció állapotához, 2 LED (kétszínű) a kommunikációs modul állapotához, 1 LED (piros) a feszültség jelenlétéhez
Be- és kimeneti jellemzők
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit; AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit; AI2, AI3 szoftveresen konfigurálható hőmérséklet-érzékelő vagy vízszintérzékelő
Digitális bemenetek száma: 6
Digitális bemenet típusa: DI1...DI6 programozható mint logikai bemenet, 24 V DC (<= 30 V), impedancia: 3,5 kOhm; DI5, DI6 programozható mint impulzus bemenet: 0…30 kHz, 24 V DC (<= 30 V)
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15…45 °C (derating nélkül), 45…60 °C (derating faktorral)
Üzemi tengerszint feletti magasság: <= 1000 m derating nélkül, 1000...4800 m áramerősség-csökkenéssel 1 % / 100 m
Szabványok: IEC 61800-3, Environment 2 category C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Jelölések: CE
