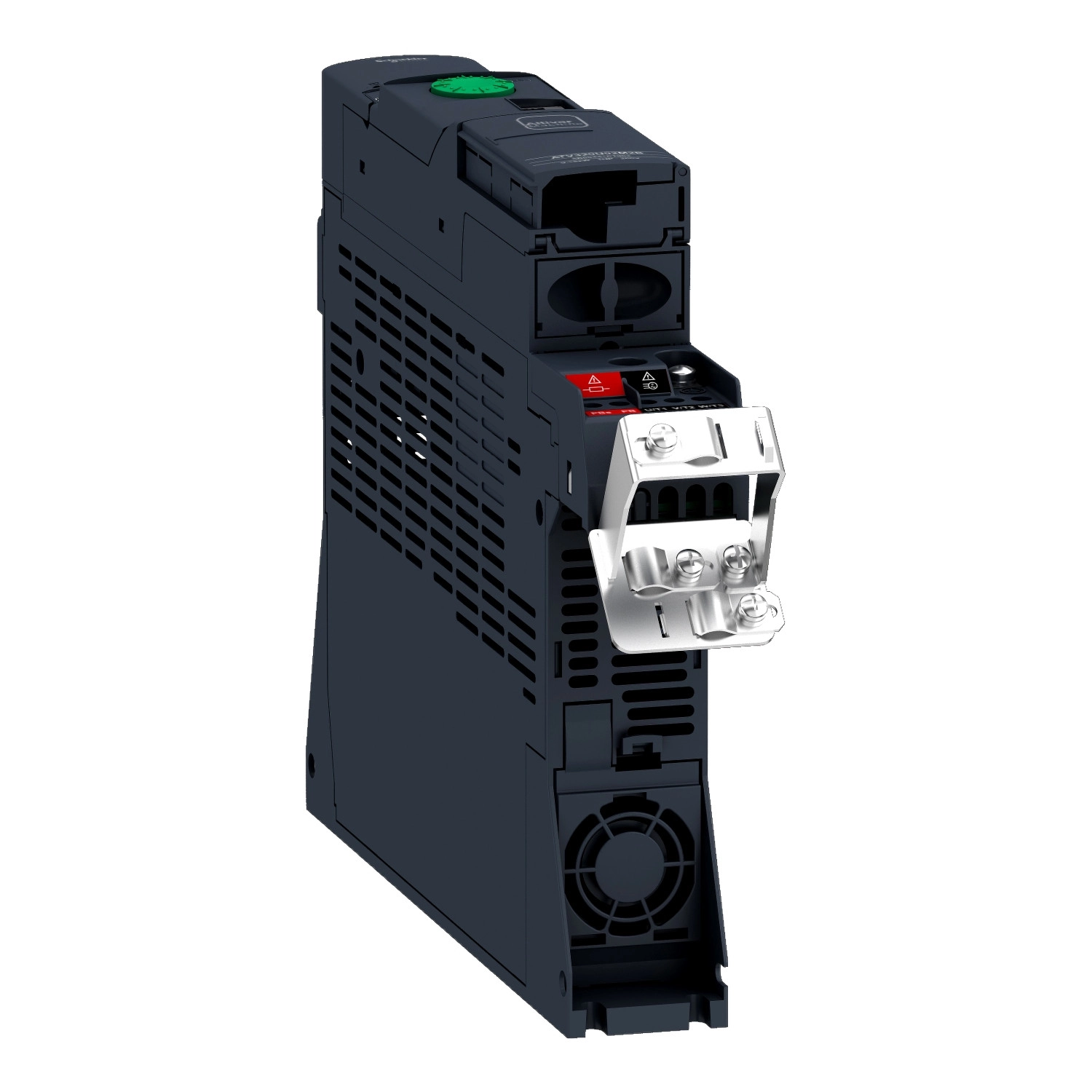

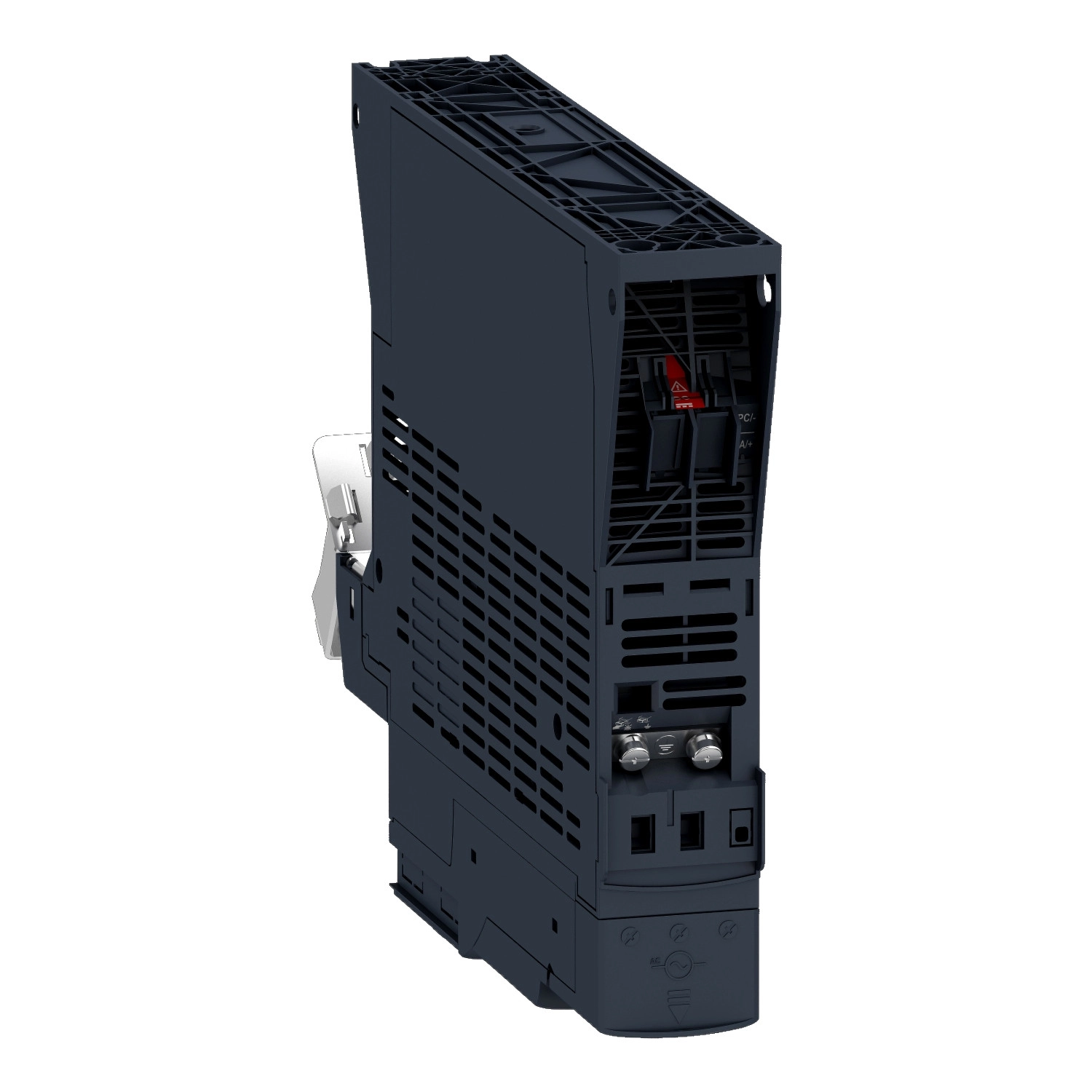

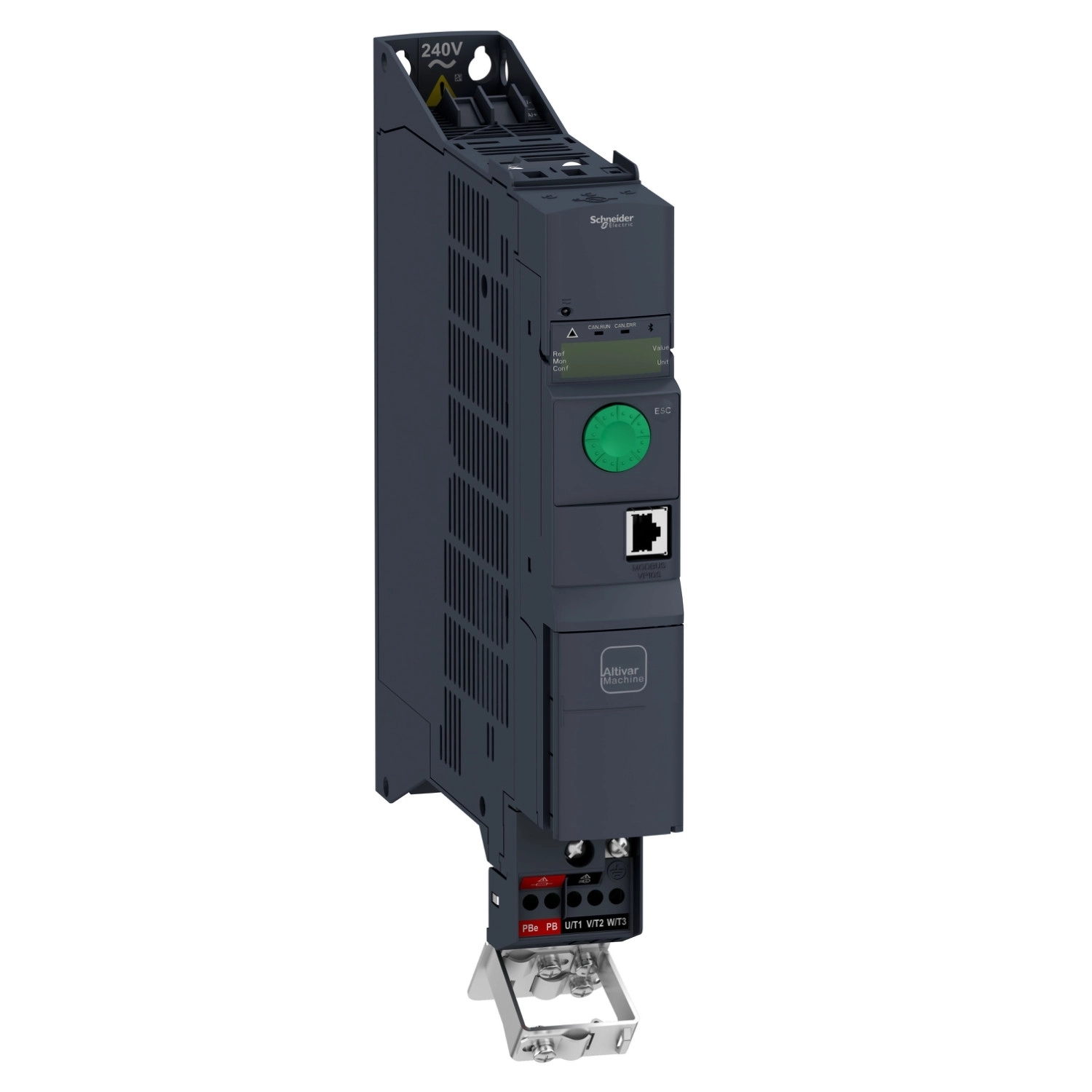

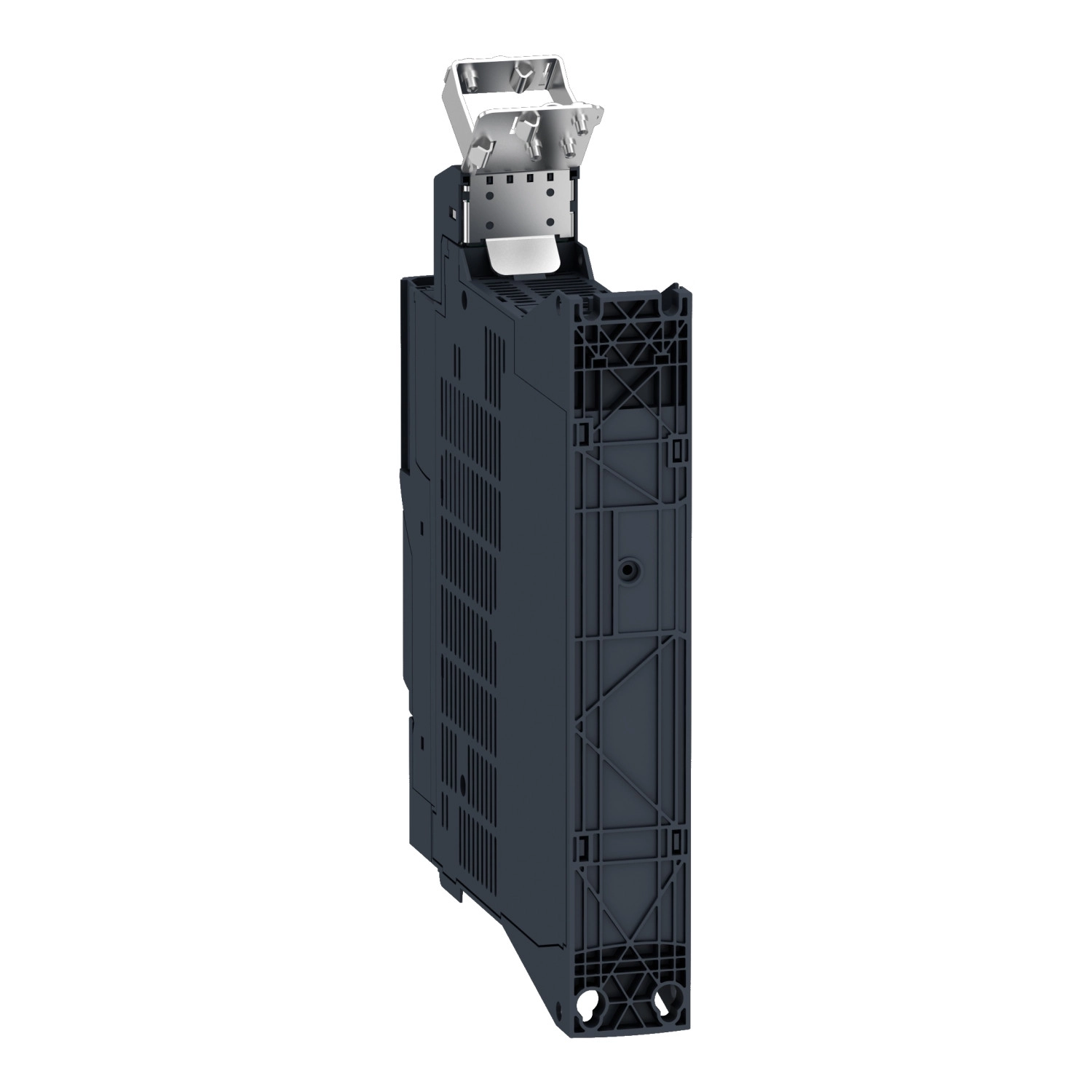

Schneider Electric Altivar Machine 320 - ATV320U07M2B - frekvenciaváltó, 0,75kW, 1f, 230VAC, Modbus/CANopen, IP20, könyv kivitel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ATV320U07M2B frekvenciaváltó számos fejlett funkcióval rendelkezik, amelyek növelik a teljesítményt és a hatékonyságot. A készülék négy kvadránsos működést tesz lehetővé, és többféle motorvezérlési profilt kínál. A választható profilok között megtalálható a feszültség/frekvencia arányos vezérlés (5 pontos és 2 pontos), a fluxusvektoros vezérlés érzékelő nélkül, valamint az energiatakarékos üzemmódok. A szinkronmotorok vezérléséhez érzékelő nélküli vektoros vezérlést biztosít. A maximális kimeneti frekvencia 0,599 kHz, ami széles fordulatszám-tartományt tesz lehetővé. A kapcsolási frekvencia 2-16 kHz között állítható, a névleges kapcsolási frekvencia pedig 4 kHz.
A kommunikációs lehetőségek terén az ATV320U07M2B rendkívül rugalmas. Alapértelmezetten Modbus soros és CANopen protokollokat támogat, de különböző kommunikációs modulokkal bővíthető, így használható EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet hálózatokban is. Ez a sokoldalúság lehetővé teszi, hogy a frekvenciaváltó könnyen integrálható legyen különböző automatizálási rendszerekbe. A készülék CANopen slave eszközként működik, így illeszkedik a CANopen hálózati hierarchiába.
A bemeneti és kimeneti lehetőségek szintén sokoldalúak. A készülék 7 digitális bemenettel rendelkezik, köztük egy biztonságos nyomatéklekapcsolás (STO) funkcióval ellátott bemenettel, és a DI5 bemenet impulzusbemenetként is konfigurálható. A digitális kimenetek nyitott kollektoros típusúak. A 3 analóg bemenet különböző jelformátumokat támogat: feszültség, bipoláris differenciális feszültség és áram. Az analóg kimenet szoftveresen konfigurálható áram- vagy feszültségkimenetként. Rendelkezésre áll még több relékimenet is, különböző terhelhetőségi paraméterekkel. Az ATV320U07M2B névleges kimeneti árama 4,8 A, a vonali áram pedig 10,1 A 200 V-on és 8,5 A 240 V-on, nehéz terhelés esetén. A maximális kimeneti feszültség 240 V, a látszólagos teljesítmény pedig 2,0 kVA 240 V-on, nehéz terhelés esetén. A készülék rendelkezik beépített fékszaggatóval, és támogatja az egyenáramú fékezést.
Schneider Electric Altivar Machine 320 - ATV320U07M2B - frekvenciaváltó, 0,75kW, 1f, 230VAC, Modbus/CANopen, IP20, könyv kivitel műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Frekvenciaváltó
Alkalmazás: Komplex gépekhez
Kivitel: Standard verzió
Formátum: Könyv
Szerelési mód: Szekrénybe szerelhető
Kommunikációs protokollok: Modbus soros, CANopen
Kommunikációs lehetőségek
Bővítőkártyák: Kommunikációs modul CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet hálózatokhoz
Elektromos jellemzők
Tápfeszültség: 200...240 V -15...10%
Névleges kimeneti áram: 4,8 A
Motorteljesítmény: 0,75 kW nehéz üzemi körülményekhez
Motorteljesítmény: 1 LE
EMC szűrő: Beépített C2 osztályú EMC szűrő
IP védettség: IP20
Be- és kimenetek
Digitális bemenetek száma: 7
Digitális bemenetek típusa: STO biztonságos nyomatéklekapcsolás, 24 V DC, impedancia: 1,5 kOhm
DI1...DI6 logikai bemenetek, 24 V DC (30 V)
DI5 programozható impulzusbemenetként: 0...30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenetek típusa: Open collector DQ+ 0...1 kHz 30 V DC 100 mA, Open collector DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg kimenetek száma: 1
Relékimenetek: Konfigurálható relé logika R1A, R1B, R1C, R2A, R2C
Motor vezérlési funkciók
4 kvadránsos működés: Igen
Aszinkronmotor vezérlési profilok: Feszültség/frekvencia arányos (5 pontos), Érzékelő nélküli fluxusvektoros vezérlés, Energiatakarékos feszültség/frekvencia arányos vezérlés, Energiatakarékos érzékelő nélküli fluxusvektoros vezérlés, Feszültség/frekvencia arányos (2 pontos)
Szinkronmotor vezérlési profil: Érzékelő nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítás és lassítás rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsítás/lassítás adaptáció, Gyorsítás/lassítás automatikus leállítás DC injektálással
Motor csúszáskompenzáció: Automatikus terheléstől függetlenül, Beállítható 0...300%, Nem elérhető feszültség/frekvencia arányos vezérlésnél (2 vagy 5 pontos)
Mechanikai és környezeti jellemzők
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fékezés leálláshoz: DC injektálással
Beépített fékszaggató: Igen
Méretek (Szé x Ma x Mé): 45,0 x 325,0 x 245,0 mm
Nettó tömeg: 2,4 kg
Átmeneti nyomatéktúlterhelés: 170...200% a névleges motornyomatékhoz képest
Biztonsági funkciók
Biztonságos fordulatszám-korlátozás (SLS): Igen
Biztonságos leállás 1 (SS1): Igen
Biztonságos nyomatéklekapcsolás (STO): Igen
Védelmi funkciók
Bemeneti fáziskiesés: hajtás
Túláram a kimeneti fázisok és a föld között: hajtás
Túlmelegedés védelem: hajtás
Rövidzárlat a motorfázisok között: hajtás
Hővédelem: hajtás
