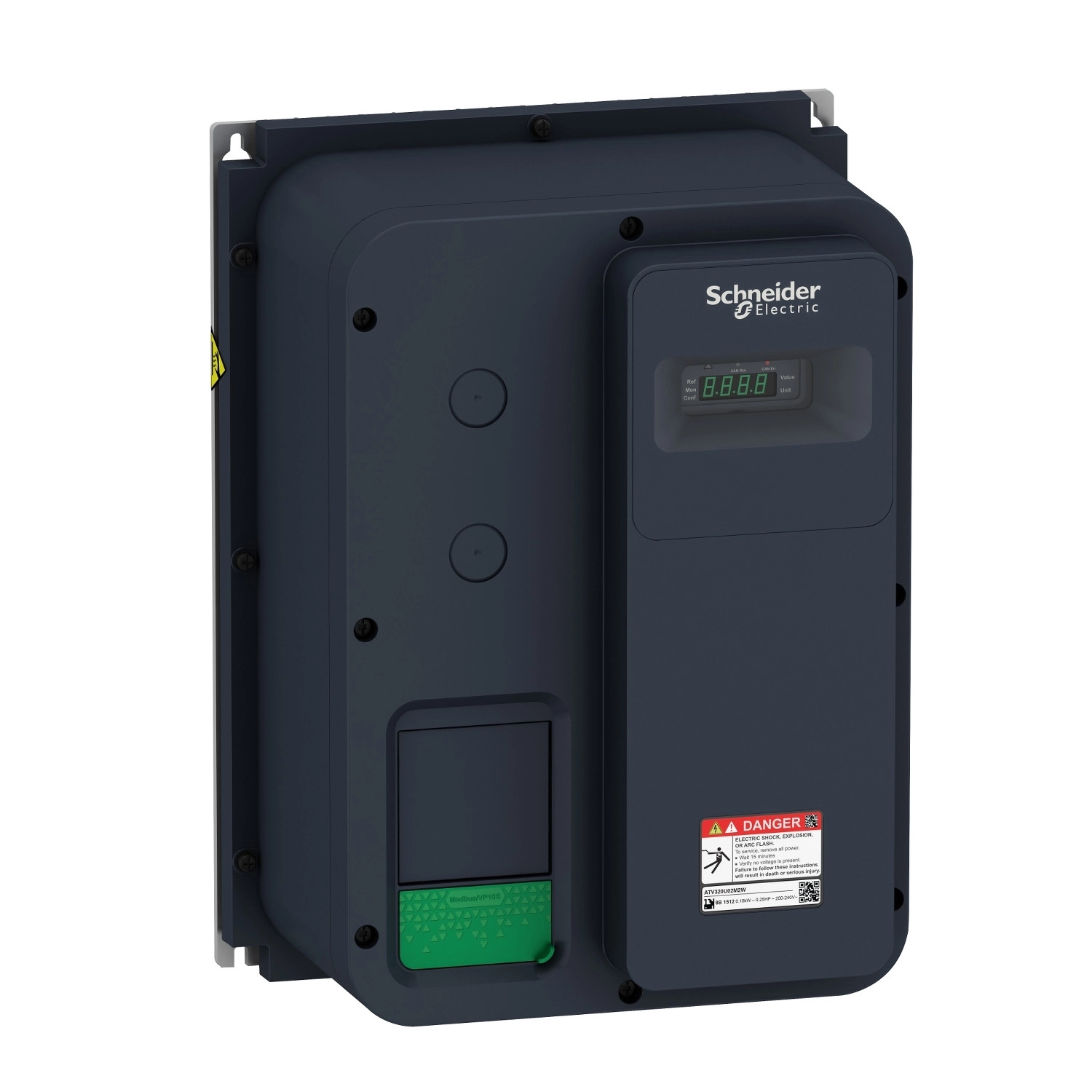

Az ATV320U07M2W egy kompakt, 0,75 kW teljesítményű Altivar Machine 320 sorozatú frekvenciaváltó a Schneider Electric kínálatából, amelyet kimondottan komplex gépek vezérlésére fejlesztettek ki. Ez az enclosed (zárt) kivitelű eszköz IP66-os védettségi szinttel rendelkezik, így kiválóan alkalmas olyan környezetben való működésre, ahol védeni kell a port és a nedvesség behatolása ellen. A standard változat 1-fázisú, 200-240V-os tápfeszültséggel működtethető, amely -15% és +10% közötti ingadozást is képes tolerálni.
Az ATV320U07M2W számos kommunikációs lehetőséget kínál: alapfelszereltségként tartalmazza a Modbus soros és a CANopen protokollokat, de opcionálisan bővíthető többféle kommunikációs modullal is, például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet támogatással. A készülék falra szerelhető, méretei: 250 mm széles, 340 mm magas és 182 mm mély. A nominális kimeneti árama 4,8 A, integrált Class C2 EMC szűrővel rendelkezik, ami elősegíti az elektromágneses kompatibilitást.
A vezérlési lehetőségek terén is rendkívül sokoldalú: 7 digitális bemenettel rendelkezik, köztük egy STO (Safe Torque Off) biztonsági funkcióval, valamint programozható logikai bemenetekkel. A DI5 bemenet akár 0-30 kHz-es impulzus bemenetként is konfigurálható. Az analóg bemenetek (3 db) különféle jelekkel működhetnek: AI1 feszültség (0-10V DC), AI2 bipoláris differenciál feszültség (±10V DC), és AI3 áram (0-20 mA vagy 4-20 mA) bemenet, mindegyik 10 bites felbontással. A készülék 3 digitális kimenettel és 1 analóg kimenettel is rendelkezik, valamint többféle relé kimenettel, amelyek különböző terhelésekre konfigurálhatók. Különösen értékes tulajdonsága a beépített fékellenállás, amely a fékezési energia kezelését biztosítja.
Motor vezérlési képességei is kiemelkedőek: többféle vezérlési profilt támogat, beleértve a fluxusvektoros vezérlést érzékelő nélkül, különböző feszültség/frekvencia arányokat, valamint energiatakarékos üzemmódokat is. Mind aszinkron, mind szinkronmotorok vezérlésére alkalmas. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. Különféle gyorsítási és lassítási rámpák konfigurálhatók, beleértve a lineáris, U, S és egyéni (CUS) görbéket, valamint a motor csúszáskompenzációja is automatikusan állítható a terheléstől függően. A maximális kimeneti feszültség 240 V, látszólagos teljesítménye 2,0 kVA 240 V esetén (heavy duty alkalmazásban).
Schneider Electric Altivar Machine 320 - ATV320U07M2W műszaki adatok
Általános tulajdonságok
Termékcsalád: Altivar Machine ATV320
Terméktípus: Frekvenciaváltó
Alkalmazási terület: Komplex gépek
Kivitel: Standard változat
Formátum: Zárt (Enclosed)
Szerelési mód: Falra szerelhető
Kommunikációs lehetőségek
Alapkommunikáció: Modbus soros, CANopen
Opcionális kommunikációs modulok: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Villamos jellemzők
Névleges tápfeszültség: 200...240 V (-15...10%)
Névleges kimeneti áram: 4,8 A
Motorteljesítmény: 0,75 kW (heavy duty alkalmazás)
Motorteljesítmény (LE): 1 LE
EMC szűrő: Integrált Class C2 EMC szűrő
IP védettség: IP66
Bemenetek és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusai: STO safe torque off (24 V DC), DI1...DI6 logikai bemenetek (24 V DC), DI5 programozható impulzus bemenetként (0...30 kHz)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusai: Open collector DQ+/DQ- (0...1 kHz, 30 V DC, 100 mA)
Analóg bemenetek száma: 3
Analóg bemenet típusai: AI1 feszültség (0...10 V DC), AI2 bipoláris differenciál feszültség (+/- 10 V DC), AI3 áram (0...20 mA vagy 4-20 mA)
Analóg kimenetek száma: 1
Analóg kimenet típusai: Szoftveresen konfigurálható áram (0...20 mA) vagy feszültség (0...10 V DC)
Védelmi funkciók
Védelmi típusok: Bemeneti fáziskiesés, Kimeneti fázis és föld közötti túláram, Túlmelegedés, Motor fázisok közötti rövidzárlat, Termikus védelem
Biztonsági funkciók: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS)
Motorvezérlési jellemzők
Négynegyedes üzem: Lehetséges
Aszinkron motor vezérlési módok: Feszültség/frekvencia arány (5 pontos), Fluxusvektoros vezérlés érzékelő nélkül, Energiatakarékos U/f arány
Szinkron motor vezérlési mód: Vektoros vezérlés érzékelő nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási/lassítási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Automatikus rámpa adaptáció
Kapcsolási frekvencia: 2...16 kHz állítható (névleges 4 kHz)
Fizikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 182,0 mm
Nettó tömeg: 5,1 kg
Környezeti feltételek
Üzemi hőmérséklet: -10...40 °C derating nélkül, 40...60 °C derating faktorral
Tárolási hőmérséklet: -25...70 °C
Üzemi pozíció: Függőleges +/- 10 fok
Szabványok: IEC 61800-5-1
Tanúsítványok: CE, ATEX, NOM, GOST, EAC, RCM, KC
