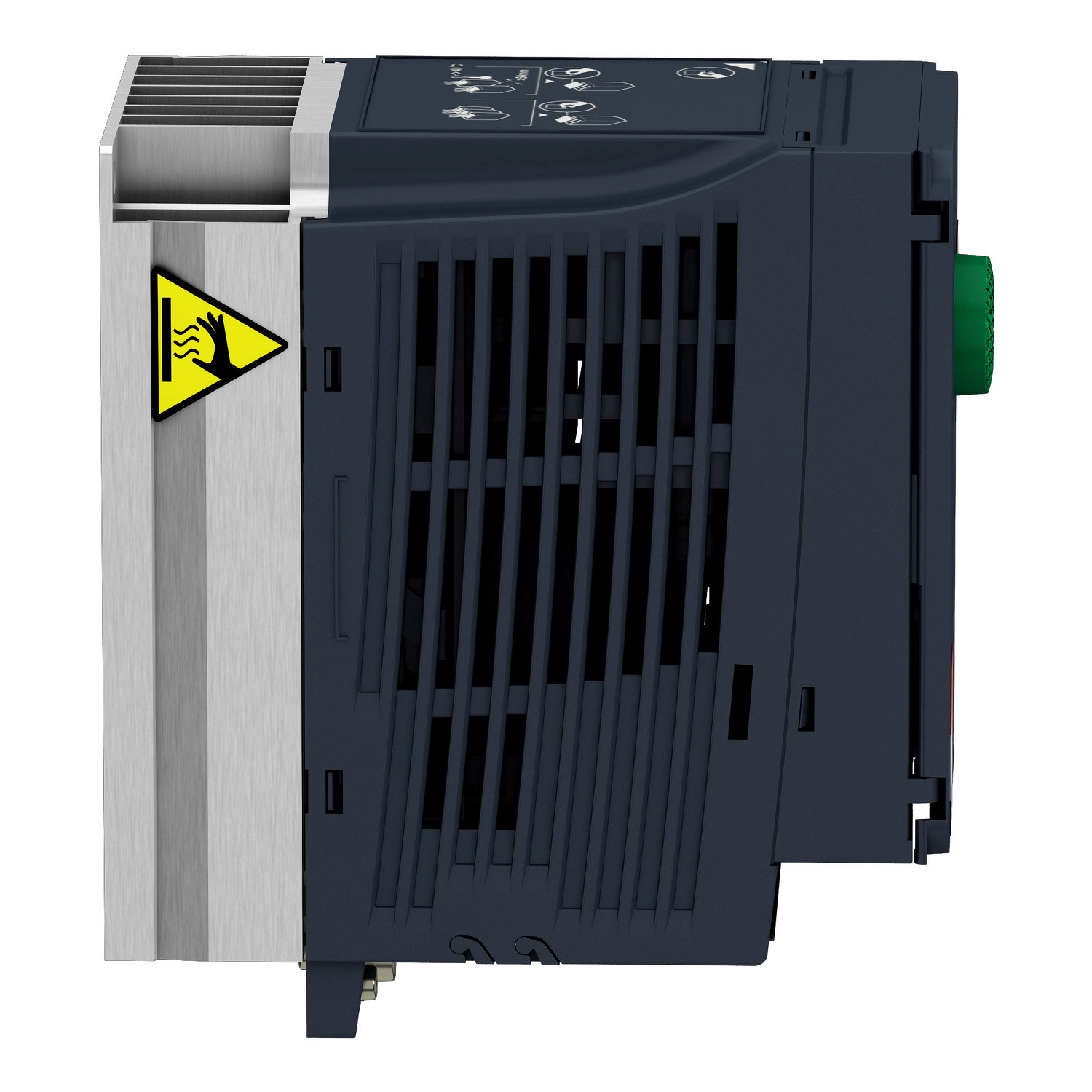

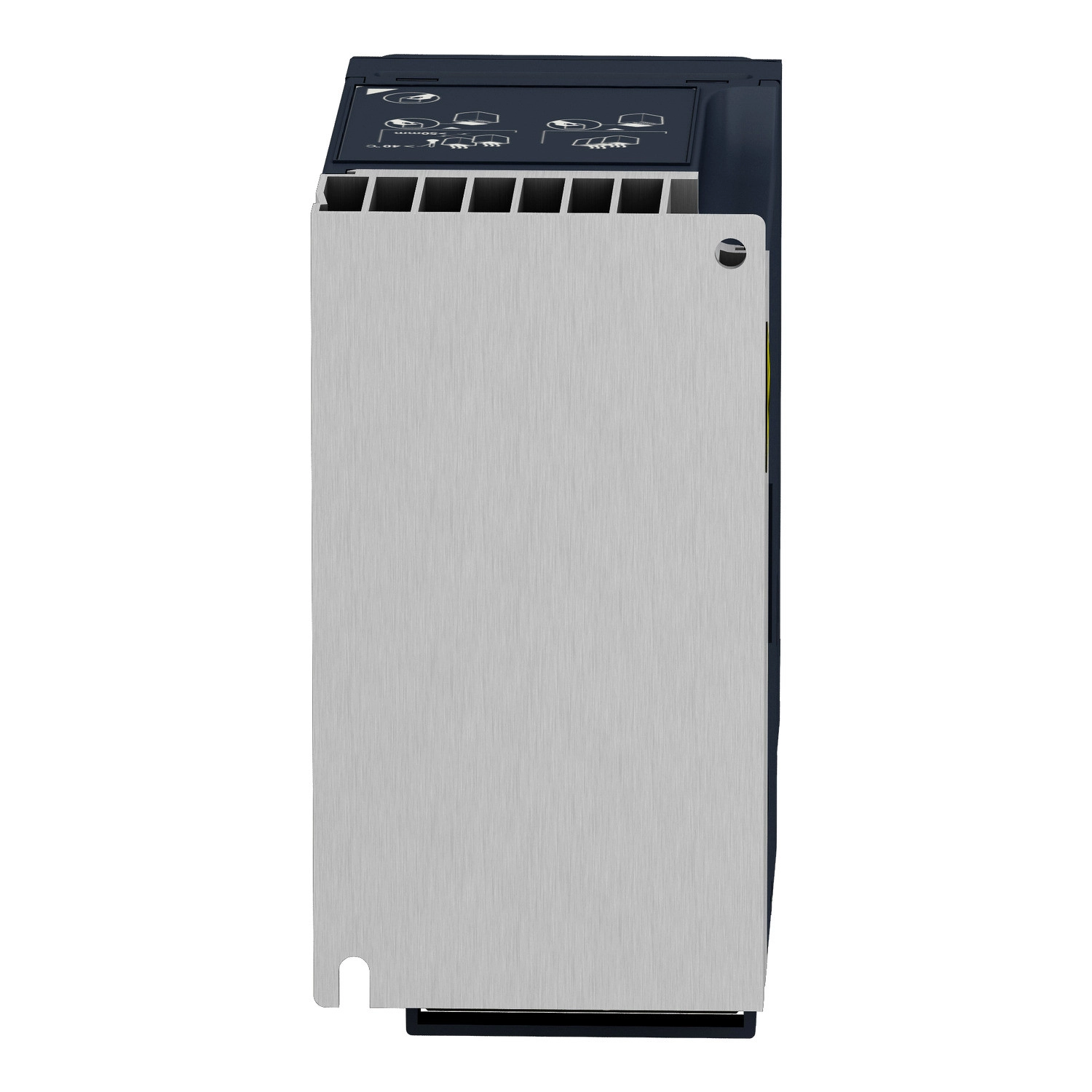

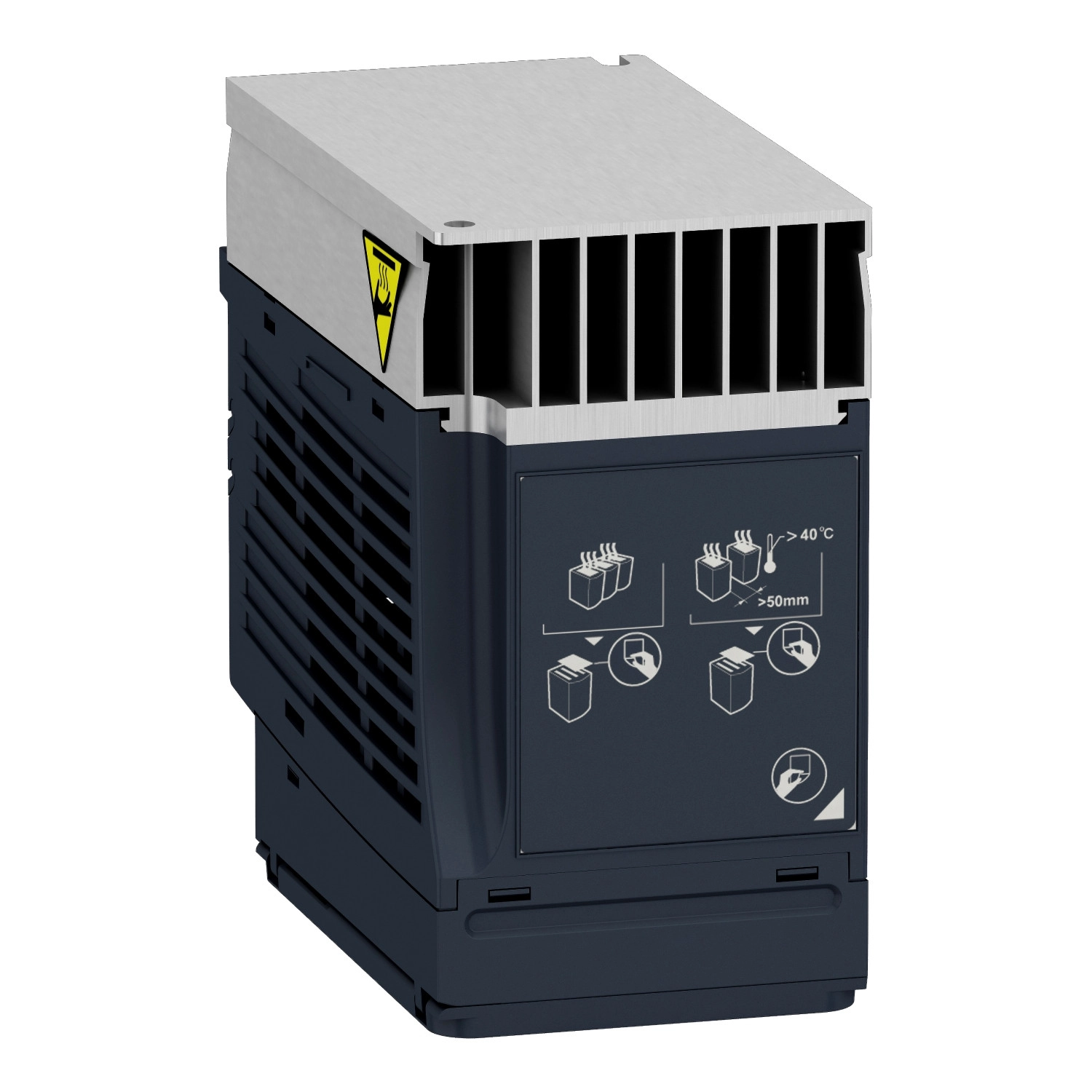

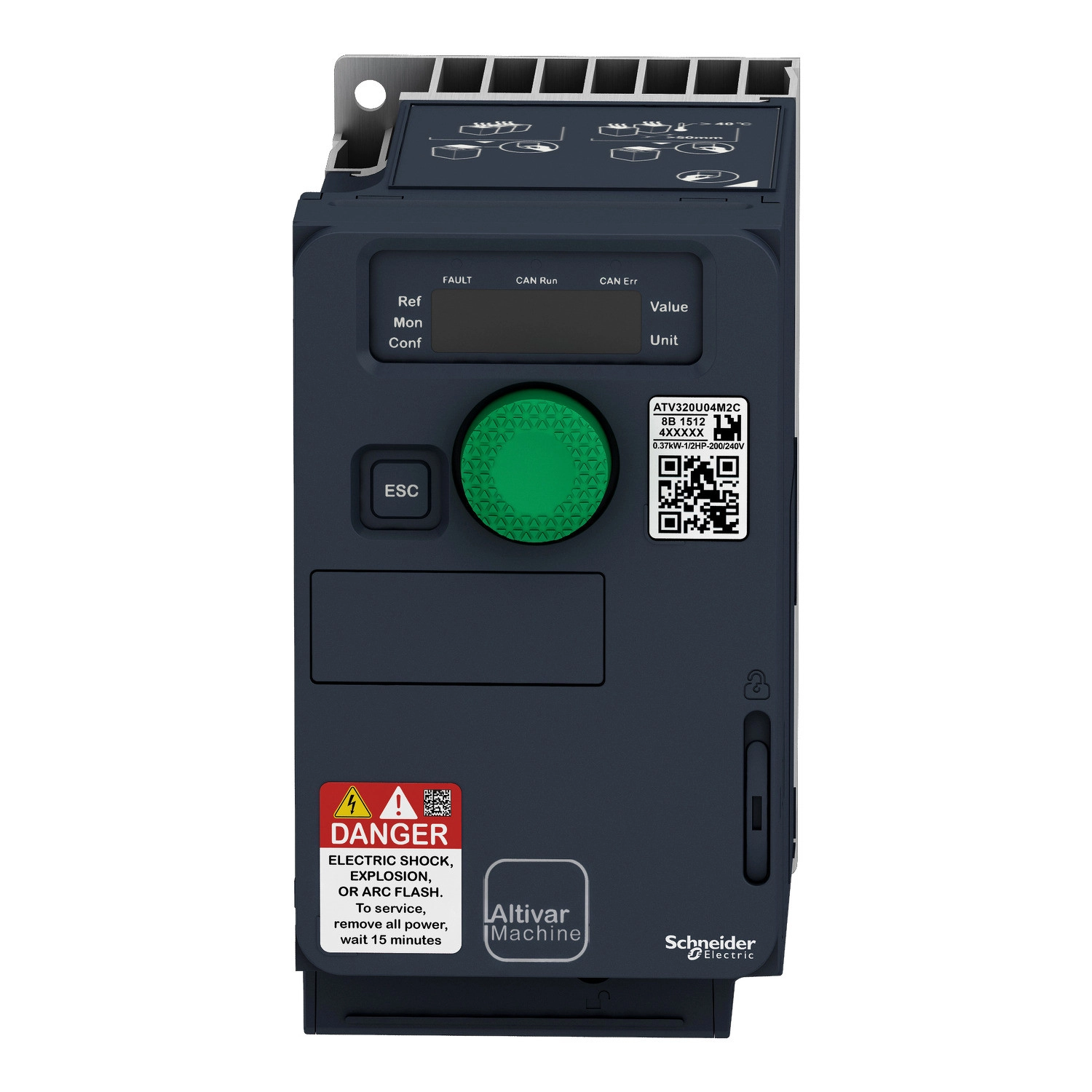

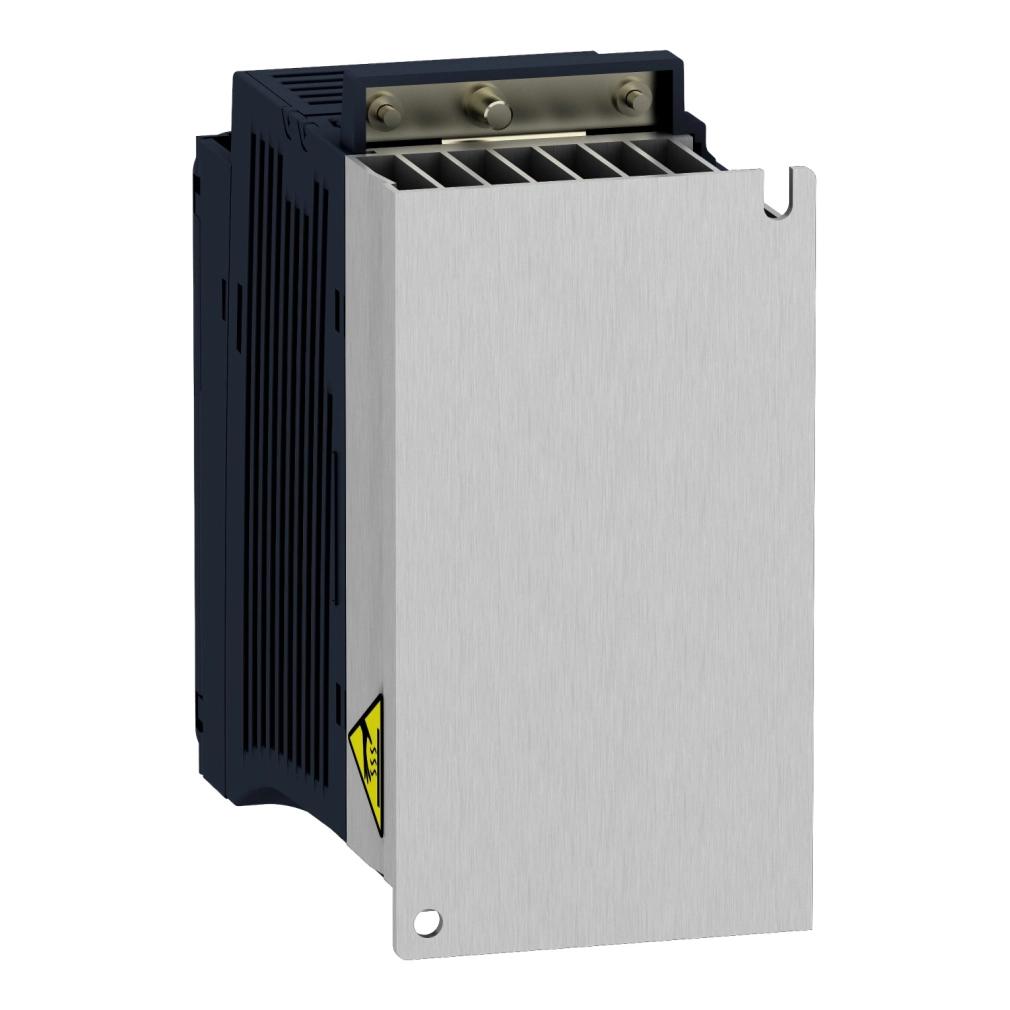

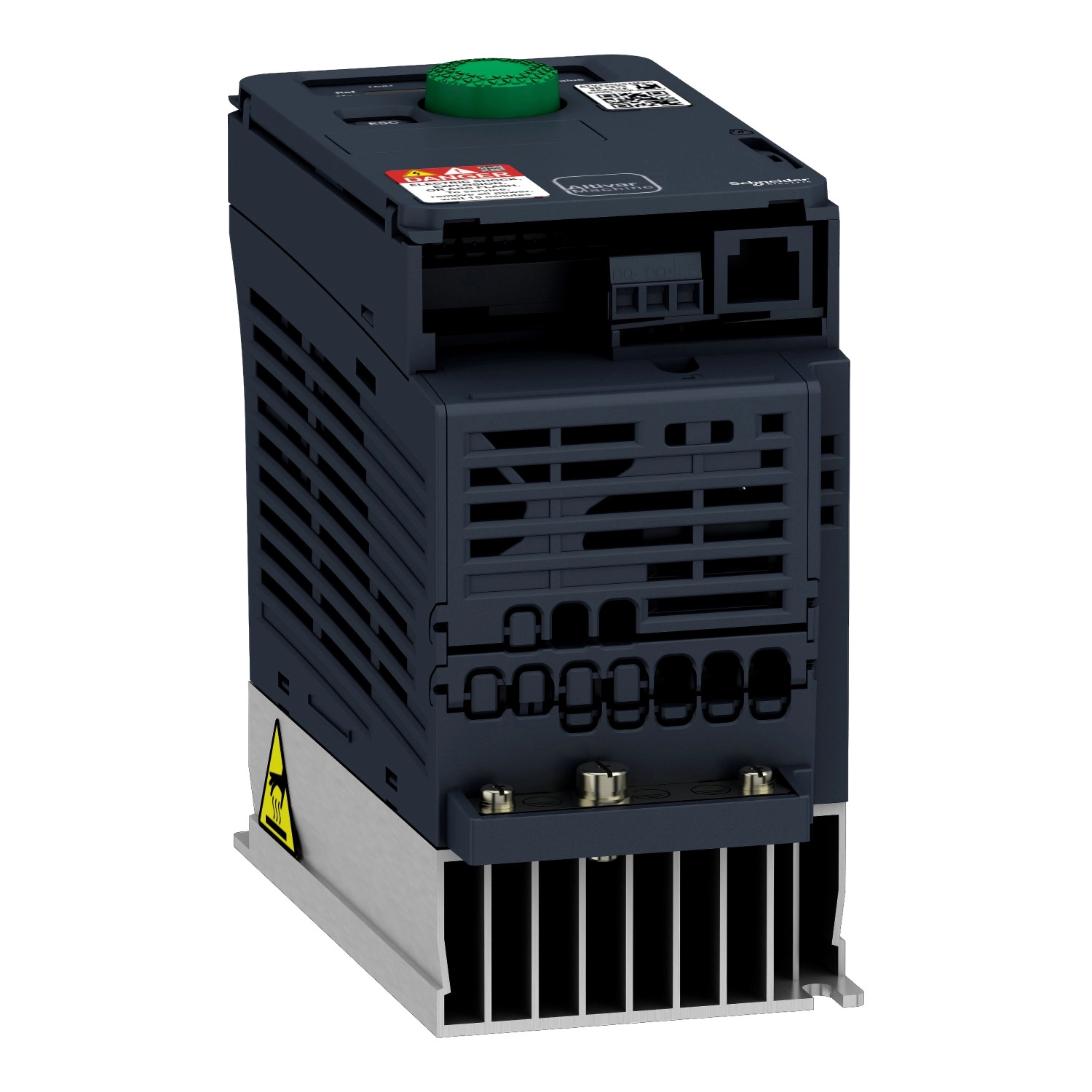

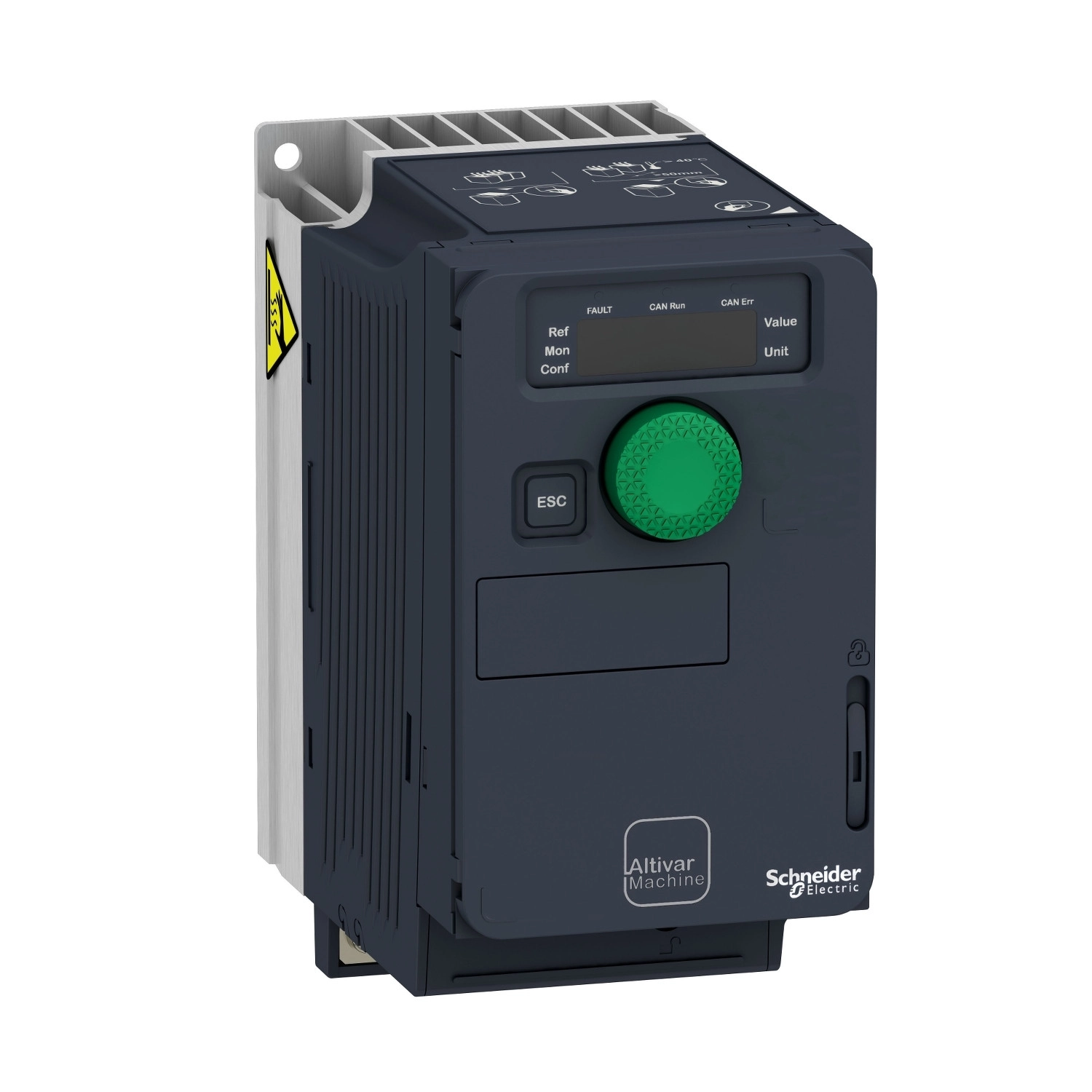

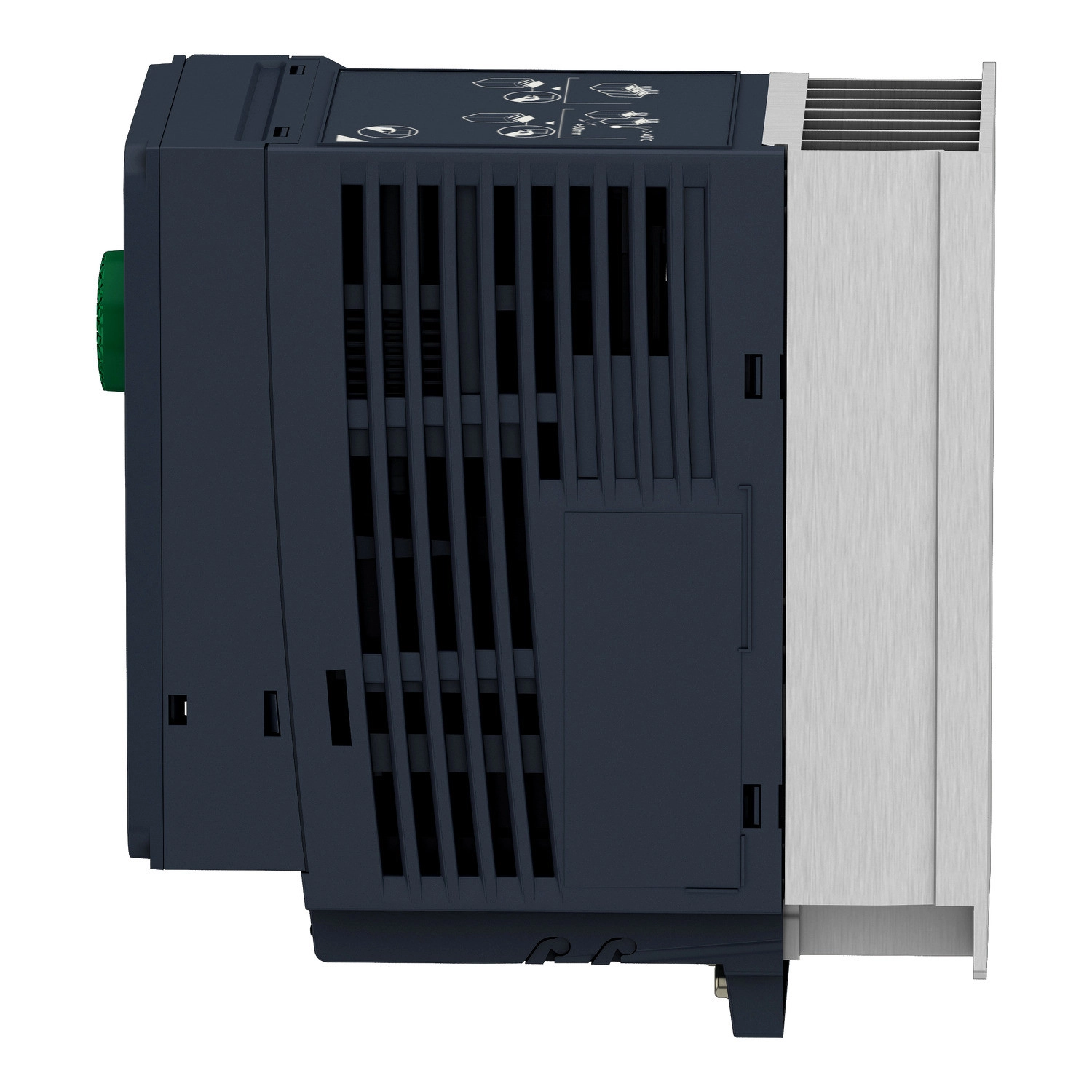

Schneider Electric Altivar Machine 320 - ATV320U07M3C - frekvenciaváltó, 0,75kW, 3f, 230VAC, Modbus/CANopen, IP20, kompakt kivitel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ATV320U07M3C számos kommunikációs protokollt támogat alapkivitelben, köztük a Modbus soros és CANopen protokollokat. Opcionálisan bővíthető további kommunikációs modulokkal, így csatlakoztatható EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet hálózatokhoz is. Ez a rugalmas kommunikációs képesség lehetővé teszi, hogy a frekvenciaváltó könnyen integrálható legyen bármilyen ipari környezetbe, és kompatibilis a meglévő vezérlőrendszerekkel. A fali szerelésű eszköz nominális kimeneti árama 4,8 A, névleges motorteljesítménye pedig 0,75 kW, illetve 1 lóerő nehéz üzemi körülmények között.
A készülék gazdag I/O készlettel rendelkezik: 7 digitális bemenet (köztük egy STO biztonsági funkciójú és egy impulzus bemenetként konfigurálható), 3 digitális kimenet, 3 analóg bemenet (feszültség és áram típusú) és 1 konfigurálható analóg kimenet. A relés kimenetek nagy terhelhetőségűek, és különböző funkciókra programozhatók. A frekvenciaváltó kiemelkedő tulajdonsága a fejlett motorvezérlési képesség, amely támogatja mind az aszinkron, mind a szinkronmotorok szabályozását, beleértve a szenzor nélküli fluxusvektoros vezérlést és az energiatakarékos üzemmódokat is. A maximális kimeneti frekvencia 599 Hz, ami rendkívül széles alkalmazási kört tesz lehetővé.
A frekvenciaváltó számos védelmi funkcióval is rendelkezik, melyek biztosítják a hosszú élettartamot és a megbízható működést. Ezek közé tartozik a bemeneti fáziskiesés elleni védelem, a túláram elleni védelem, a túlmelegedés elleni védelem, a motorfázisok közötti rövidzárlat elleni védelem, valamint a termikus védelem. A biztonságos működést támogató funkciók között megtalálható a Safe Torque Off (STO) és a Safe Stop 1 (SS1), valamint a Safely Limited Speed (SLS) funkció. Az ATV320U07M3C frekvenciaváltó -10°C és 50°C közötti környezeti hőmérsékleten képes teljes teljesítménnyel üzemelni, míg 50°C és 60°C között teljesítménycsökkentéssel használható. Méretei kompaktak: szélessége 72 mm, magassága 143 mm, mélysége pedig 138 mm, ami elősegíti a helytakarékos beépítést. A Schneider Electric Altivar Machine ATV320U07M3C frekvenciaváltó tökéletes választás olyan alkalmazásokhoz, ahol fontos a precíz motorvezérlés, a megbízhatóság és a rugalmas kommunikációs lehetőségek.
Altivar Machine ATV320U07M3C műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható fordulatszámú frekvenciaváltó
Alkalmazás: Komplex gépek
Változat: Standard kivitel
Kivitel: Kompakt
Szerelési mód: Fali szerelés
Kommunikációs jellemzők
Kommunikációs protokoll: Modbus soros, CANopen
Bővítési lehetőségek: Kommunikációs modulok: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Villamos jellemzők
Névleges tápfeszültség: 200...240 V (-15...+10%)
Névleges kimeneti áram: 4,8 A
Motor teljesítmény: 0,75 kW nehéz üzemre
Motor teljesítmény: 1 LE
EMC szűrő: Nincs EMC szűrő
IP védettségi fokozat: IP20
I/O jellemzők
Digitális bemenetek száma: 7
Digitális bemenetek típusa: STO biztonságos nyomaték-kikapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, max. 30 V), DI5 impulzusbemenetként programozható (0...30 kHz)
Digitális bemenet logika: Pozitív logika (source) vagy negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenetek típusa: Open collector típusú DQ+ és DQ- (0...1 kHz, 30 V DC, 100 mA)
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1 feszültség (0...10 V DC, 30 kOhm, 10 bit), AI2 bipoláris differenciál feszültség (+/- 10 V DC, 30 kOhm, 10 bit), AI3 áram (0...20 mA vagy 4-20 mA, 250 Ohm, 10 bit)
Analóg kimenetek száma: 1
Analóg kimenetek típusa: Szoftveresen konfigurálható áram (0...20 mA, 800 Ohm) vagy feszültség (0...10 V DC, 470 Ohm)
Relé kimenetek
Relé kimenet típusai: R1A, R1B, R1C, R2A, R2C konfigurálható relé logikával, 100000 ciklus élettartam
Maximum kapcsolási áram: 3 A 250 V AC vagy 30 V DC (ohmos terhelés), 2 A 250 V AC vagy 30 V DC (induktív terhelés)
Motor vezérlési jellemzők
Aszinkron motor vezérlési profilok: Feszültség/frekvencia arány (5 pontos), szenzor nélküli fluxus-vektoros vezérlés, energiatakarékos üzemmódok
Szinkronmotor vezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 599 Hz
Gyorsítási/lassítási rámpák: Lineáris, U, S, CUS, rámpamódosítás, automatikus megállítás DC injektálással
Motorcsúszás kompenzáció: Automatikus, terheléstől függetlenül, 0...300% között állítható
Fizikai jellemzők
Szélesség: 72,0 mm
Magasság: 143,0 mm
Mélység: 138,0 mm
Nettó tömeg: 1 kg
Üzemeltetési feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet működés közben: -10...50 °C teljesítménycsökkentés nélkül, 50...60 °C teljesítménycsökkentéssel
Tárolási hőmérséklet: -25...70 °C
Biztonsági funkciók
Biztonságos nyomaték-kikapcsolás (STO): Igen
Biztonságos leállítás 1 (SS1): Igen
Biztonságosan korlátozott sebesség (SLS): Igen
