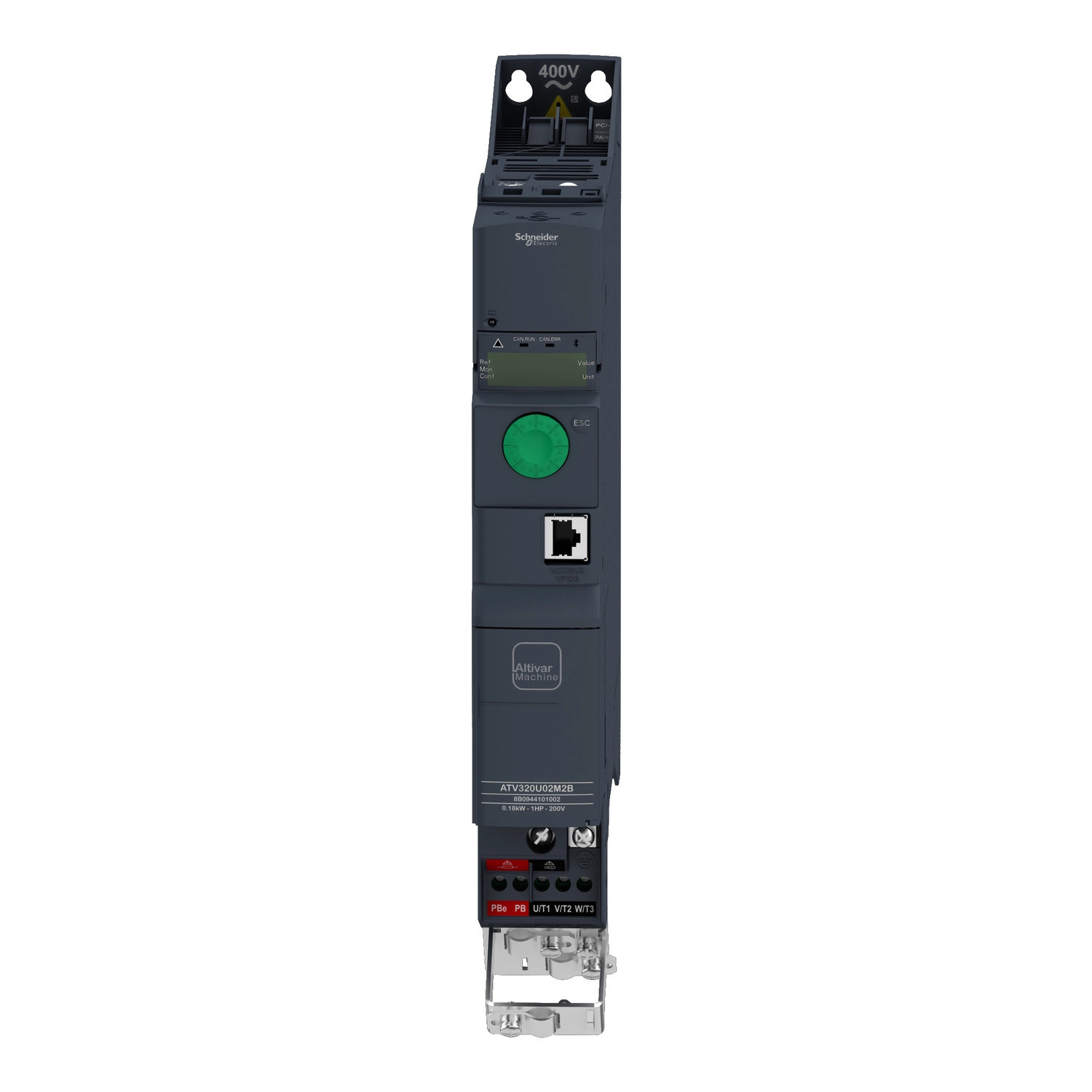

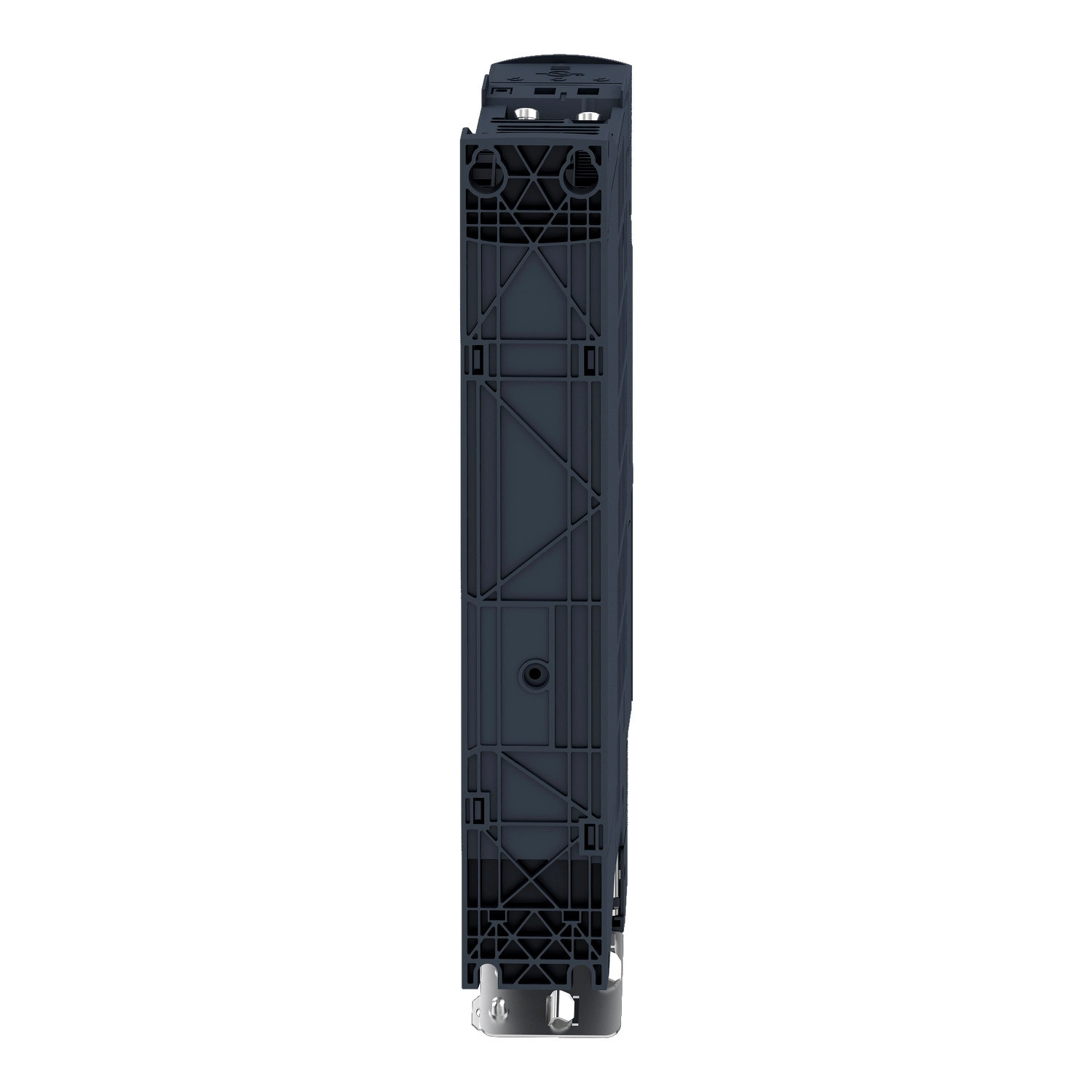

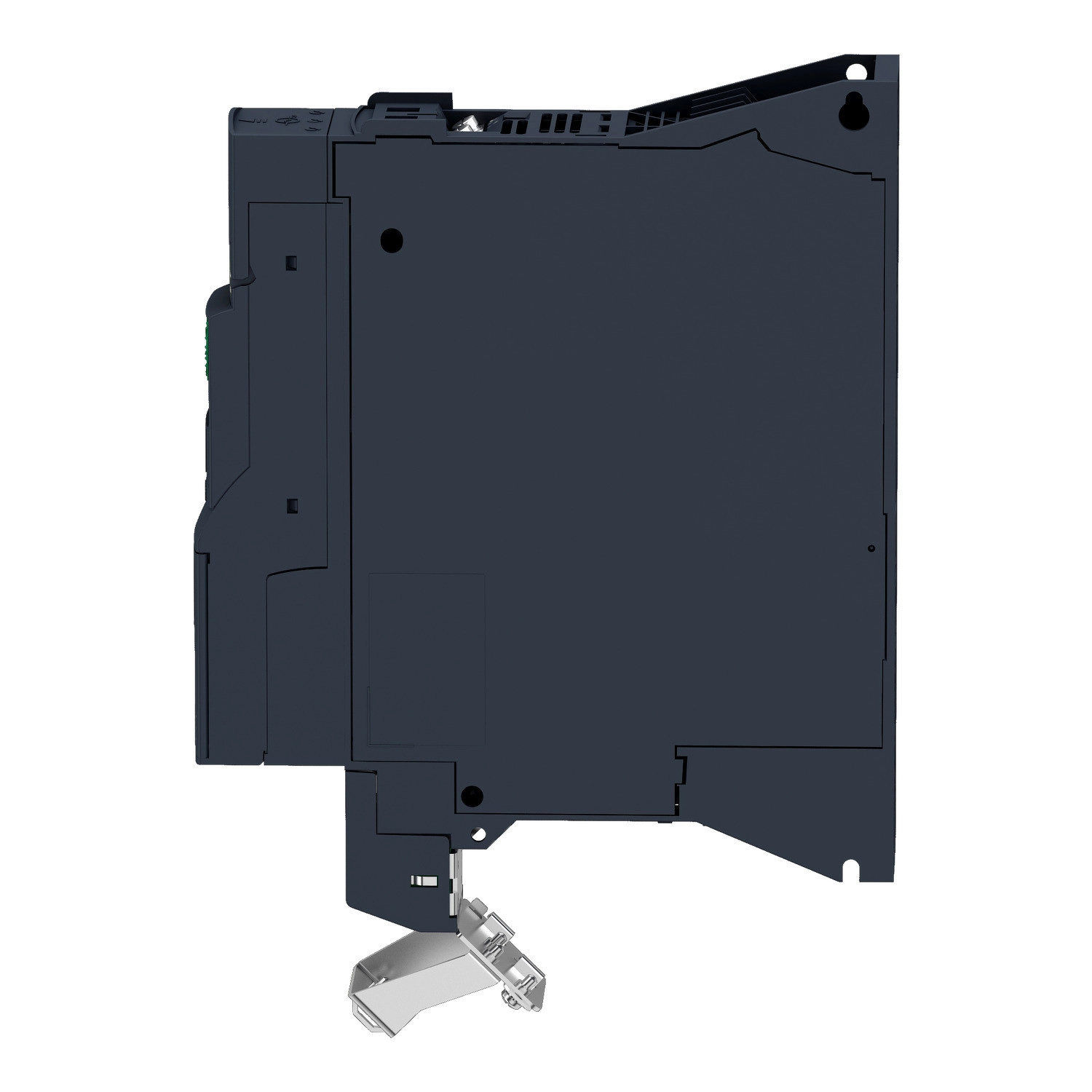

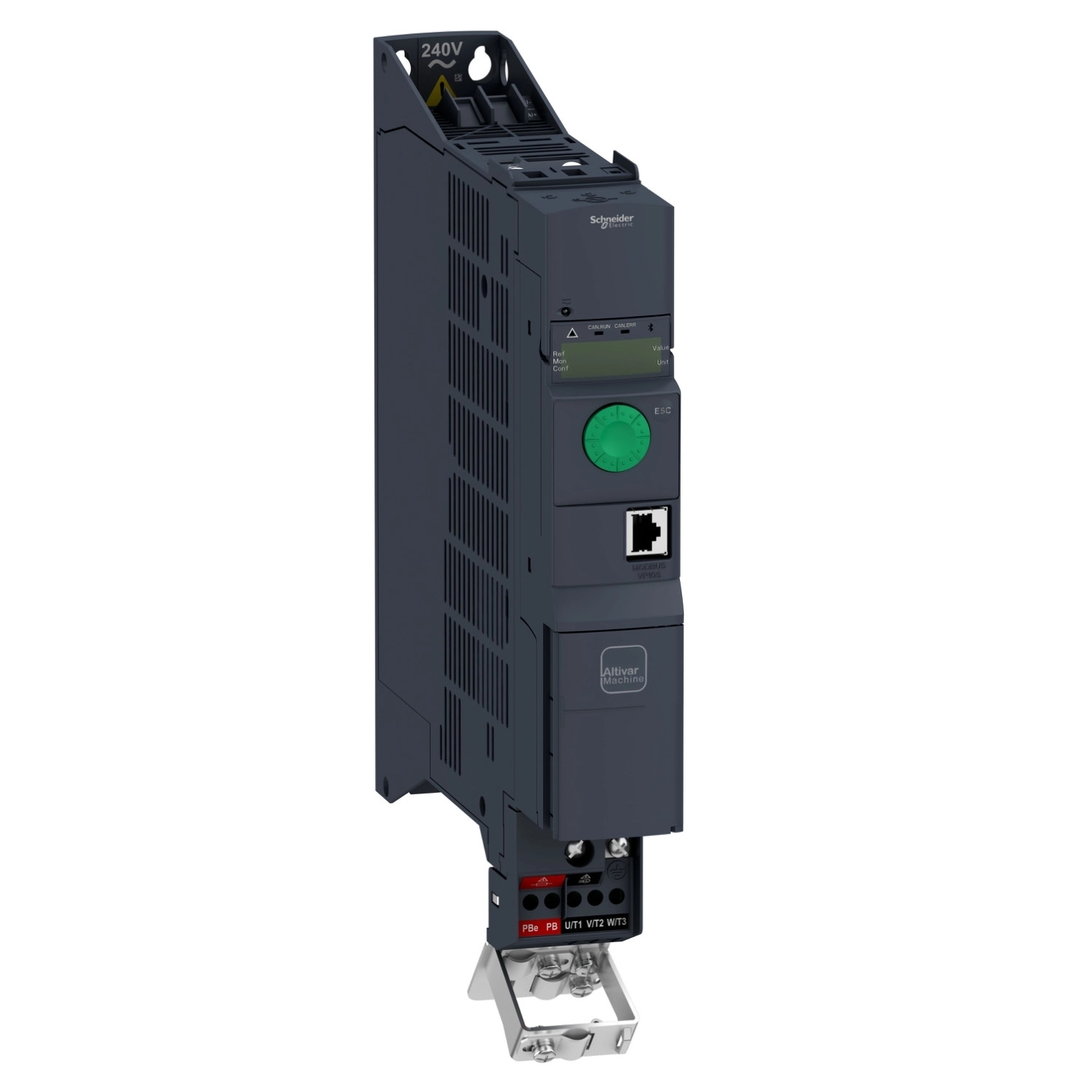

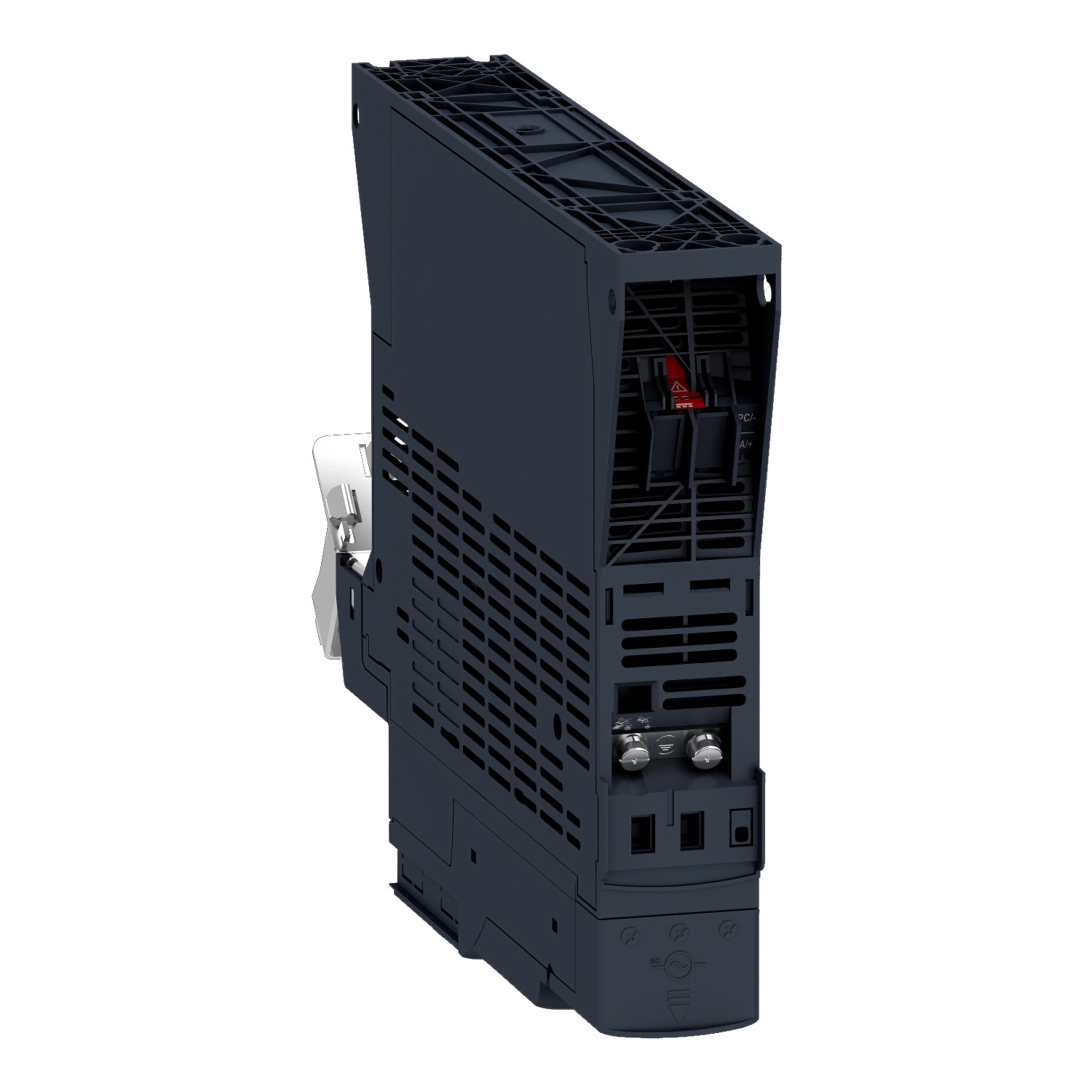

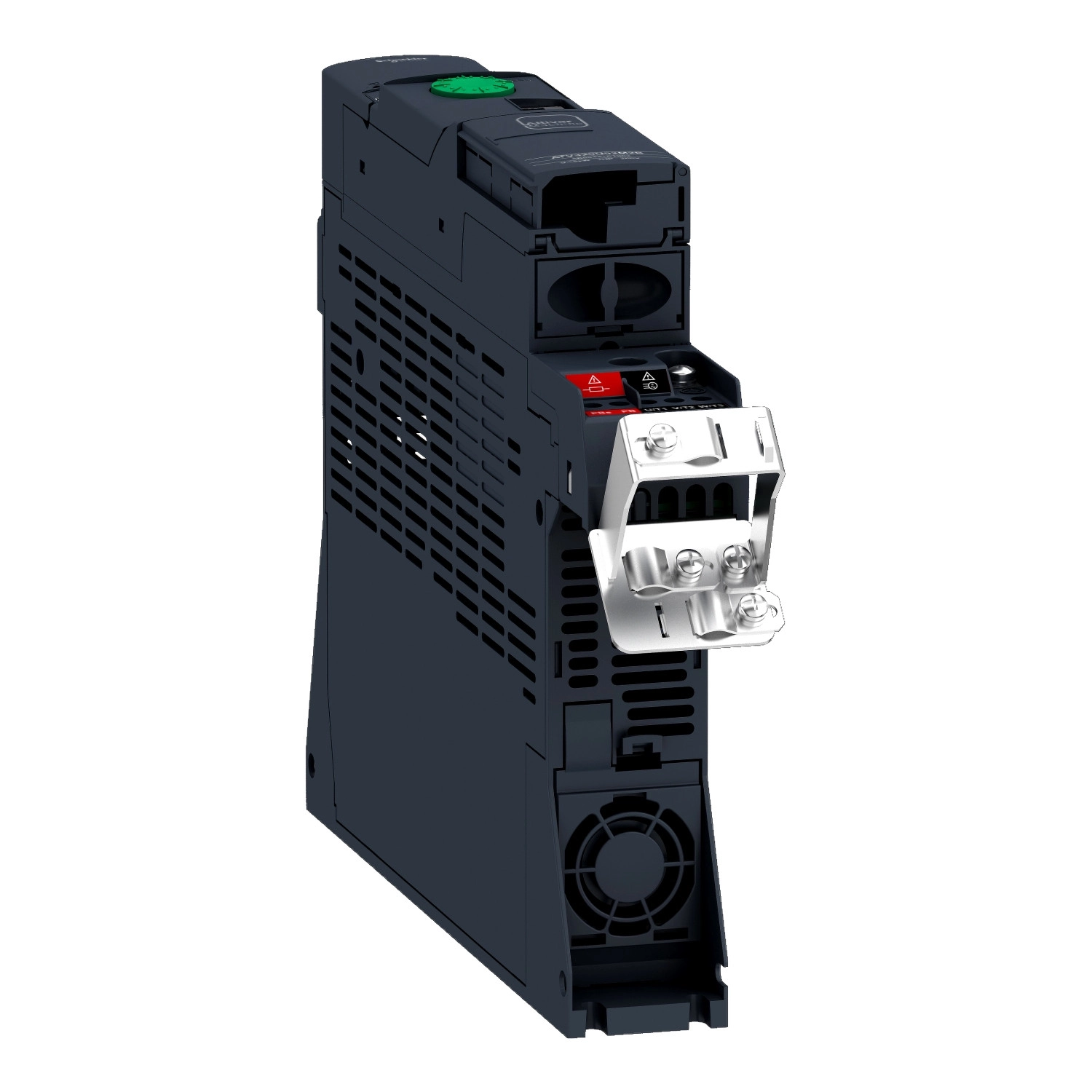

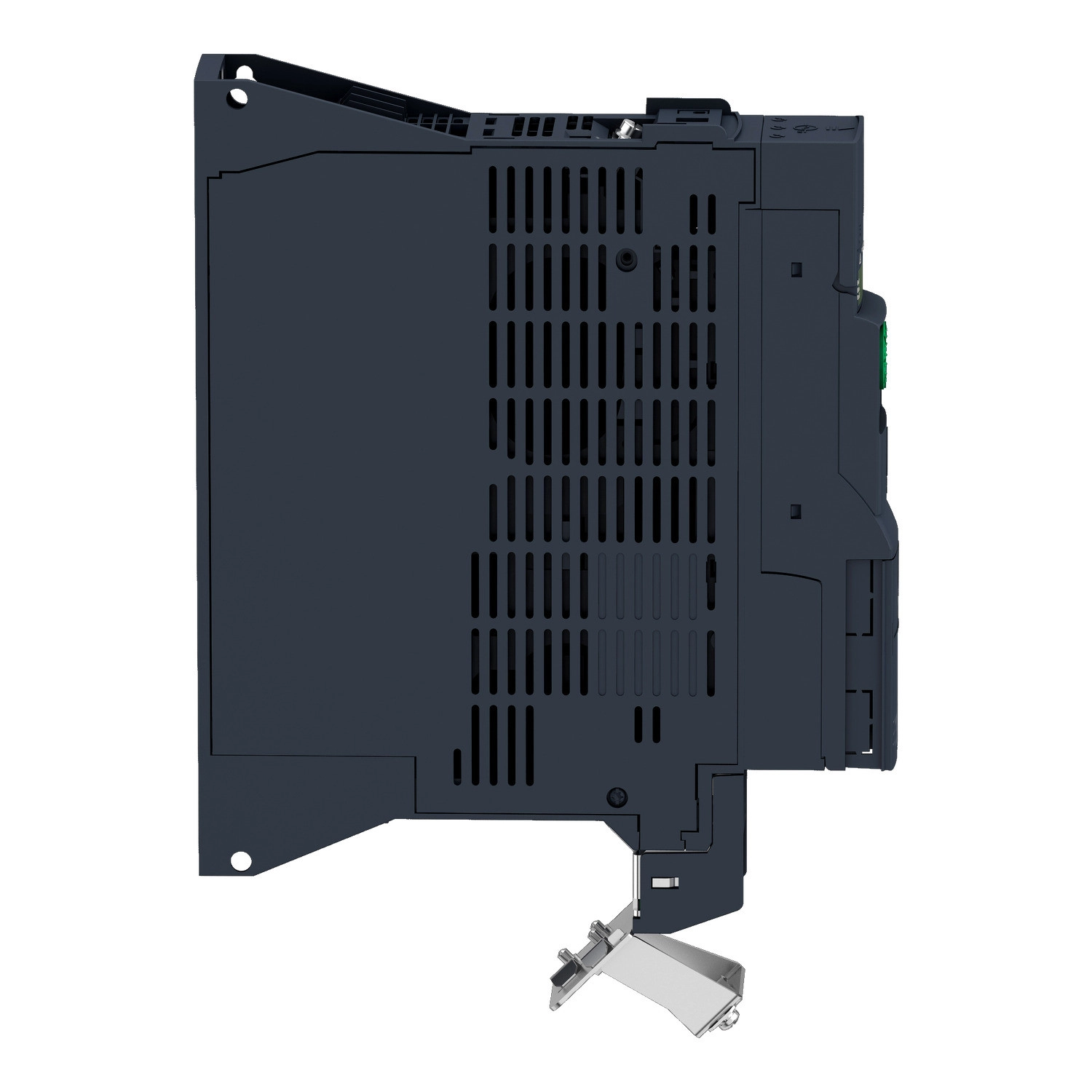

Az Altivar Machine ATV320 termékcsalád egyik kiemelt képviselője a Schneider Electric ATV320U07N4B frekvenciaváltója, amely 0,75 kW teljesítményű, 3 fázisú, komplex gépekhez tervezett eszköz. Ez a "book" formátumú, könyv alakú készülék ideális választás szekrénybe történő beépítéshez, ahol a kompakt méret és a sokoldalúság egyaránt fontos szempont.
Az ATV320U07N4B frekvenciaváltó 380-500 V közötti tápfeszültség-tartományban működik, -15% és +10% tűréssel, így széles körű felhasználást tesz lehetővé. A 2,3 A névleges kimeneti áram és a nagy dinamikájú szabályozás kiváló megoldást nyújt a nehéz üzemi körülmények között működő alkalmazásokhoz. Az eszköz alapkiépítésben tartalmazza az integrált C2 EMC szűrőt, amely biztosítja az elektromágneses kompatibilitást ipari környezetben. Az IP20-as védettségnek köszönhetően megfelelő védelmet nyújt az érintés ellen, miközben szellőzése optimális.
A kommunikációs lehetőségek terén az ATV320U07N4B rendkívül rugalmas: alapkiépítésben Modbus soros és CANopen protokollokat támogat, de kiegészítő kommunikációs modulokkal bővíthető EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, vagy DeviceNet protokollok számára is. Ez biztosítja a frekvenciaváltó problémamentes integrálását bármilyen modern ipari hálózatba.
A frekvenciaváltó 7 db diszkrét bemenettel rendelkezik, köztük STO (Safe Torque Off) biztonsági bemenettel, valamint DI1-DI6 logikai bemenetekkel, amelyek 24 V DC feszültséggel működnek. A DI5 bemenet impulzus bemenetként is programozható, 0-30 kHz tartományban. A 3 diszkrét kimenet, az 1 analóg kimenet és a 3 analóg bemenet rendkívül rugalmas konfiguráció lehetőségét biztosítja. Az analóg bemenetek között található feszültség- (0-10 V DC, ±10 V DC) és áram bemenet (0-20 mA), míg az analóg kimenet szoftveres konfigurálással választhatóan 0-10 V DC vagy 0-20 mA jelszintet biztosít. A relékimenetek kapcsolási élettartama 100 000 ciklus.
Az ATV320U07N4B különböző motorvezérlési profilokat kínál: aszinkron motorokhoz 5 pontos feszültség/frekvencia arány, érzékelő nélküli fluxusvektoros szabályozás (standard és energiatakarékos változat), valamint 2 pontos feszültség/frekvencia arány áll rendelkezésre. Szinkronmotorokhoz érzékelő nélküli vektorszabályozás alkalmazható. A maximális kimeneti frekvencia 0,599 kHz, ami széles alkalmazási területet fed le.
A készülék négynegyedes üzemet tesz lehetővé, és rendelkezik beépített fékchopper-rel. A kapcsolási frekvencia 2-16 kHz között állítható, 4 kHz-es névleges értékkel. Fontos biztonsági funkciói között megtalálható a Safely Limited Speed (SLS), Safe Stop 1 (SS1) és Safe Torque Off (STO), ami alkalmassá teszi magasabb biztonsági követelményeket támasztó környezetekben történő használatra is.
A frekvenciaváltó védelmi funkciói között szerepel a bemeneti fázisszakadás, a kimenet és a föld közötti túláram, a túlmelegedés, a motorfázisok közötti rövidzárlat és a hővédelem. Méretei kompaktak: 45 mm széles, 325 mm magas és 245 mm mély, ami megkönnyíti a szekrénybe történő beépítését. A tranziensek során akár 170-200%-os nyomatéktúlterhelésre is képes a névleges motornyomatékhoz képest.
Az eszköz működési helyzete függőleges, ±10 fok tűréssel. Számos tanúsítvánnyal rendelkezik, köztük CE, ATEX, NOM, GOST, EAC, RCM és KC, megfelelve az IEC 61800-5-1 szabványnak. Az elektromágneses kompatibilitás tekintetében megfelel a releváns IEC szabványoknak, beleértve az elektrosztatikus kisülés, a sugárzott rádiófrekvenciás elektromágneses mező, az elektromos gyors tranziensek, a túlfeszültség, a vezetett rádiófrekvencia, valamint a feszültségesések és -megszakadások elleni védettséget.
Schneider Electric Altivar Machine 320 - ATV320U07N4B - frekvenciaváltó műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Machine ATV320
Termék vagy komponens típus: Frekvenciaváltó
Alkalmazás: Komplex gépekhez
Kivitel: Standard verzió
Formátum: Könyv kivitel
Szerelési mód: Szekrénybe szerelhető
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Elektromos jellemzők
Névleges tápfeszültség: 380...500 V (-15...+10%)
Névleges kimeneti áram: 2,3 A
Motorteljesítmény: 0,75 kW heavy duty alkalmazásokhoz
Motorteljesítmény (LE): 1 LE
EMC szűrő: Integrált C2 EMC szűrő
IP védettség: IP20
Be- és kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusok: STO biztonságos nyomaték kikapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, 30 V), DI5 programozható impulzus bemenetként (0…30 kHz, 24 V DC)
Diszkrét bemenet logika: Pozitív logika (source) vagy Negatív logika (sink)
Diszkrét kimenetek száma: 3
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1 feszültség (0...10 V DC, 30 kOhm, 10 bit), AI2 bipoláris differenciál feszültség (±10 V DC, 30 kOhm, 10 bit), AI3 áram (0...20 mA, 250 Ohm, 10 bit)
Analóg kimenet: 1 (szoftveresen konfigurálható 0...20 mA vagy 0...10 V DC)
Relé kimenetek: Konfigurálható relé logika (R1A, R1B, R1C, R2A, R2C), 100.000 ciklus elektromos élettartam
Vezérlési funkciók
Motor vezérlési módok: Feszültség/frekvencia arány (2 vagy 5 pontos), Fluxusvektoros vezérlés érzékelő nélkül, Energiatakarékos üzemmódok
Maximális kimeneti frekvencia: 0,599 kHz
Kapcsolási frekvencia: 2...16 kHz (állítható), 4 kHz (névleges)
Gyorsítási és lassítási rámpák: Lineáris, U, S, egyéni, rámpák közötti váltás, adaptív rampa, automatikus megállás DC fékezéssel
Motor csúszáskompenzáció: Automatikus bármilyen terhelés mellett, 0...300% között állítható
Fékezési módok: DC fékezéssel, beépített fékchopper
Védelmi funkciók
Beépített védelmek: Bemeneti fázisszakadás, kimenet és föld közötti túláram, túlmelegedés, motorfázisok közötti rövidzárlat, hővédelem
Biztonsági funkciók
Biztonsági funkciók: Safely Limited Speed (SLS), Safe Stop 1 (SS1), Safe Torque Off (STO)
Mechanikai jellemzők
Méretek (Sz×Ma×Mé): 45,0 × 325,0 × 245,0 mm
Működési pozíció: Függőleges ±10 fok
Környezeti feltételek
Környezeti osztály: Class 3C3 és 3S2 az IEC 60721-3-3 szerint
Üzemi hőmérséklet: -10…50 °C terheléscsökkentés nélkül, 50…60 °C terheléscsökkentéssel
Tárolási hőmérséklet: -25…70 °C
Relatív páratartalom: Class 3K5 az EN 60721-3 szerint
