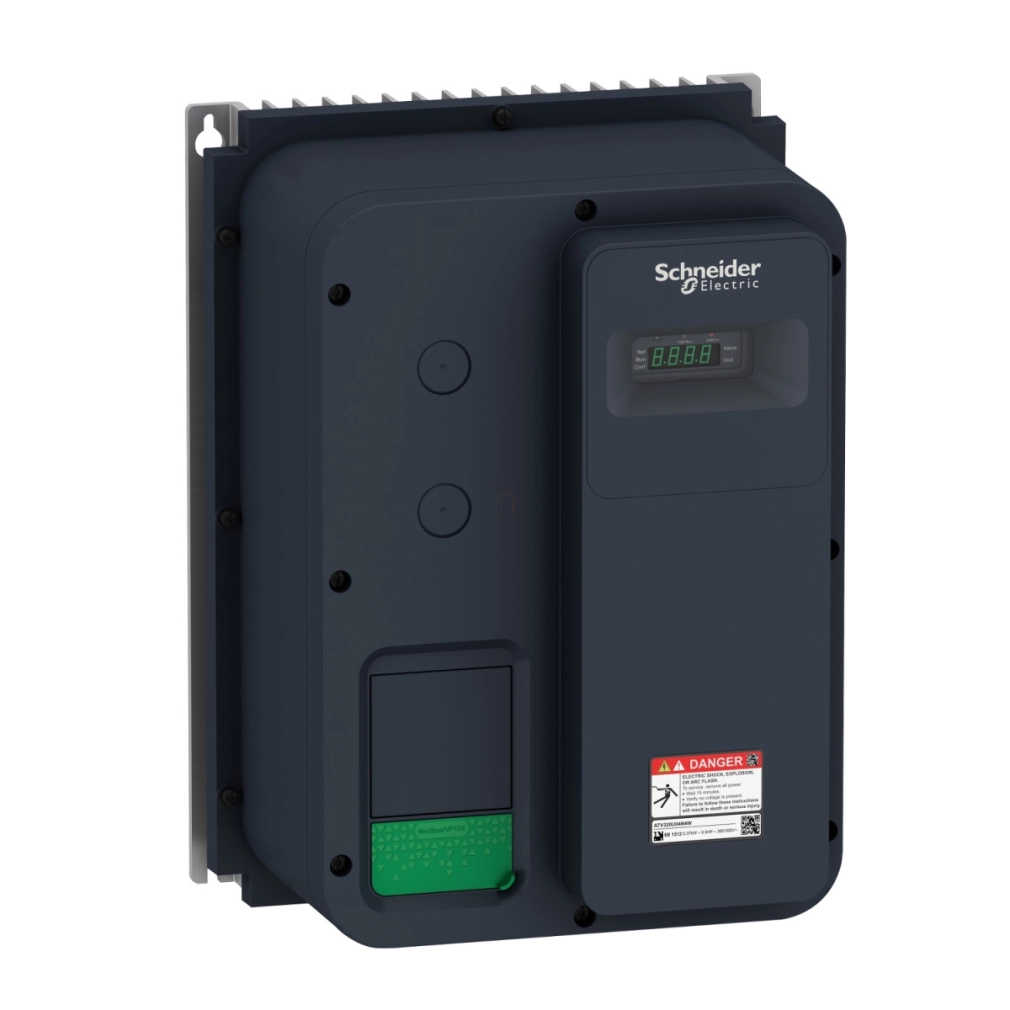

Schneider Electric Altivar Machine 320 - ATV320U07N4W - frekvenciaváltó, 0,75kW, 3f, 400VAC, Modbus/CANopen, IP66, kapcsoló nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ATV320U07N4W háromfázisú, 380-500V tápfeszültséggel működő változat, amely falra szerelhető kivitelben készül. A készülék 2,3A névleges kimeneti áramot biztosít, amely 1 lóerős (0,75 kW) motorok meghajtására alkalmas nehéz üzemi körülmények között is. A beépített Class C2 EMC szűrő gondoskodik az elektromágneses interferencia csökkentéséről, míg az IP66-os védettségi szint kiváló védelmet nyújt por és erős vízsugár ellen, így a készülék zordon ipari környezetben is megbízhatóan működik.
Kommunikációs lehetőségei rendkívül sokoldalúak: alapkivitelben Modbus soros és CANopen protokollt támogat, de különböző kommunikációs modulokkal bővíthető EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP és DeviceNet hálózatokhoz is. Ez a rugalmasság lehetővé teszi a frekvenciaváltó problémamentes integrálását szinte bármilyen ipari automatizálási rendszerbe. A készülék 7 diszkrét bemenettel rendelkezik, köztük egy STO (Safe Torque Off) biztonsági funkcióval, ami növeli a gép biztonságos üzemeltetésének lehetőségeit. A vezérlési lehetőségeket 3 analóg bemenet és 1 analóg kimenet egészíti ki. A frekvenciaváltó rendelkezik relé kimenetekkel is, amelyek programozható logikával konfigurálhatók.
Az ATV320U07N4W motorvezérlési funkciói rendkívül fejlettek. Képes aszinkron motorok esetén feszültség/frekvencia arányos vezérlésre (akár 5 pontos beállítással), szenzor nélküli fluxusvektoros irányításra és energiatakarékos üzemmódokra is. Szinkronmotorok esetén szenzor nélküli vektoros vezérlést biztosít. A készülék maximális kimeneti frekvenciája 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A készülék 4 kvadránsos üzemeltetésre is képes, ami lehetővé teszi a motor fékezését és irányváltását is. A fékező nyomaték kezelésére beépített fékchopper áll rendelkezésre, ami kiegészíthető külső fékellenállással. A frekvenciaváltó számos biztonsági funkcióval rendelkezik, köztük a Safe Torque Off (STO) és Safe Stop 1 (SS1) funkciókkal, valamint Safely Limited Speed (SLS) védelemmel, amelyek megfelelnek a korszerű géptervezés biztonsági követelményeinek.
Schneider Electric Altivar Machine 320 - ATV320U07N4W - frekvenciaváltó, 0,75kW, 3f, 400VAC, Modbus/CANopen, IP66, kapcsoló nélkül műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Frekvenciaváltó
Alkalmazás: Komplex gépekhez
Változat: Standard verzió
Kivitel: Zárt
Szerelési mód: Falra szerelhető
Kommunikációs protokollok: Modbus soros, CANopen
Teljesítmény adatok
Névleges tápfeszültség: 380...500 V (-15...10%)
Névleges kimeneti áram: 2,3 A
Motorteljesítmény: 0,75 kW (nehéz üzem)
Motorteljesítmény: 1 LE
EMC szűrő: Beépített C2 osztályú
IP védettség: IP66
Be- és kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusok: STO biztonságos nyomatékmentes állapot (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC), DI5 impulzus bemenetként programozható (0...30 kHz)
Diszkrét kimenet: 3 db nyitott kollektoros kimenet
Analóg bemenetek száma: 3
Analóg kimenetek száma: 1
Relé kimenetek: Konfigurálható relé logikák (R1A, R1B, R1C, R2A, R2C)
Vezérlési funkciók
Működési mód: 4 kvadránsos működés
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány (5 pontos), Szenzor nélküli fluxusvektoros vezérlés, Energiatakarékos üzemmódok
Szinkronmotor vezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási/lassítási rámpa: Lineáris, U, S, egyedi, rámpák közti váltás, DC injektálással történő automatikus megállítás
Kapcsolási frekvencia: 2...16 kHz (állítható)
Névleges kapcsolási frekvencia: 4 kHz
Biztonsági funkciók
Safe Torque Off (STO): Van
Safe Stop 1 (SS1): Van
Safely Limited Speed (SLS): Van
Fizikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 200 mm
Nettó tömeg: 5,9 kg
Környezeti feltételek
Működési pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet: -10...40 °C (teljesítménycsökkentés nélkül), 40...60 °C (teljesítménycsökkentéssel)
Tárolási hőmérséklet: -25...70 °C
Tanúsítványok: CE, ATEX, NOM, GOST, EAC, RCM, KC
