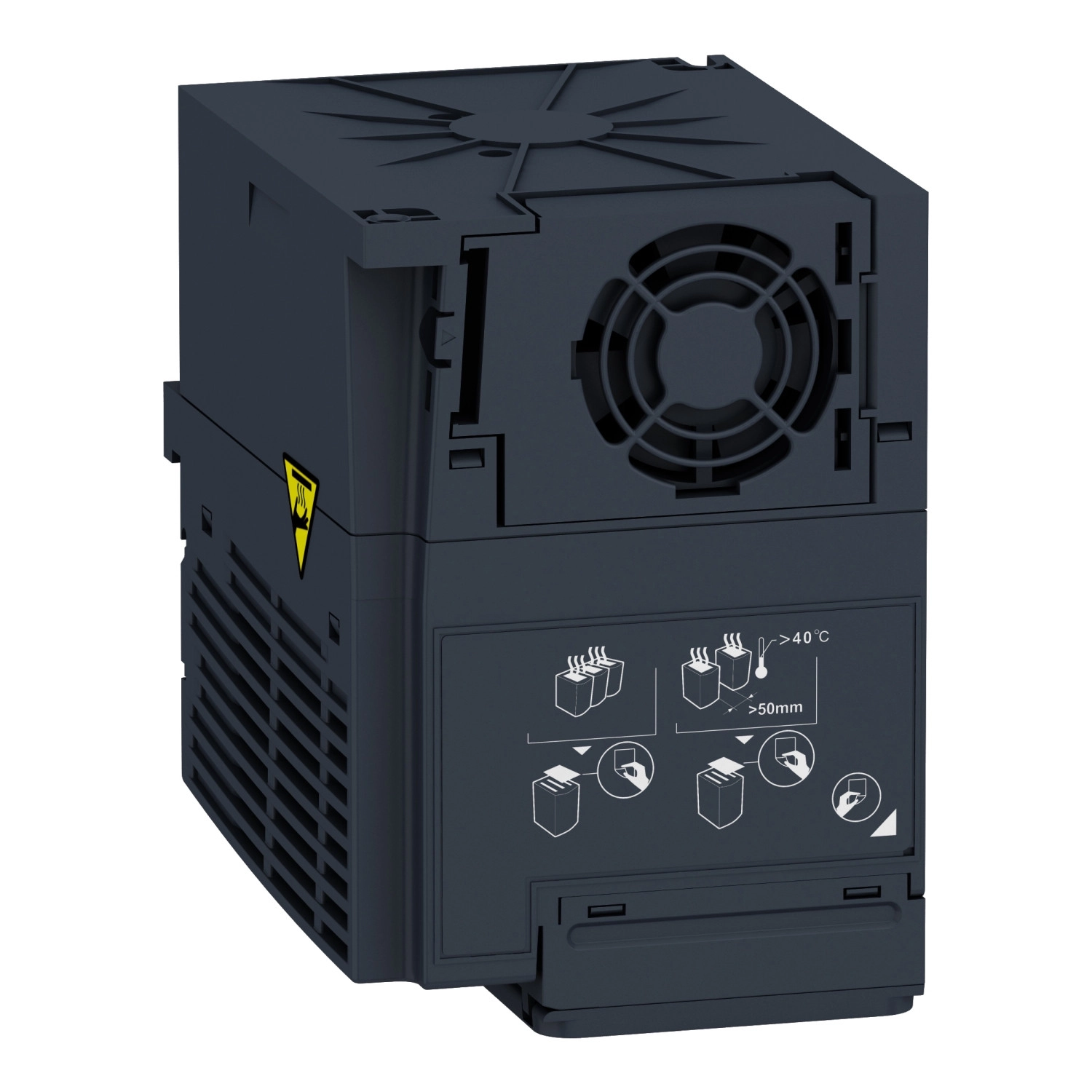

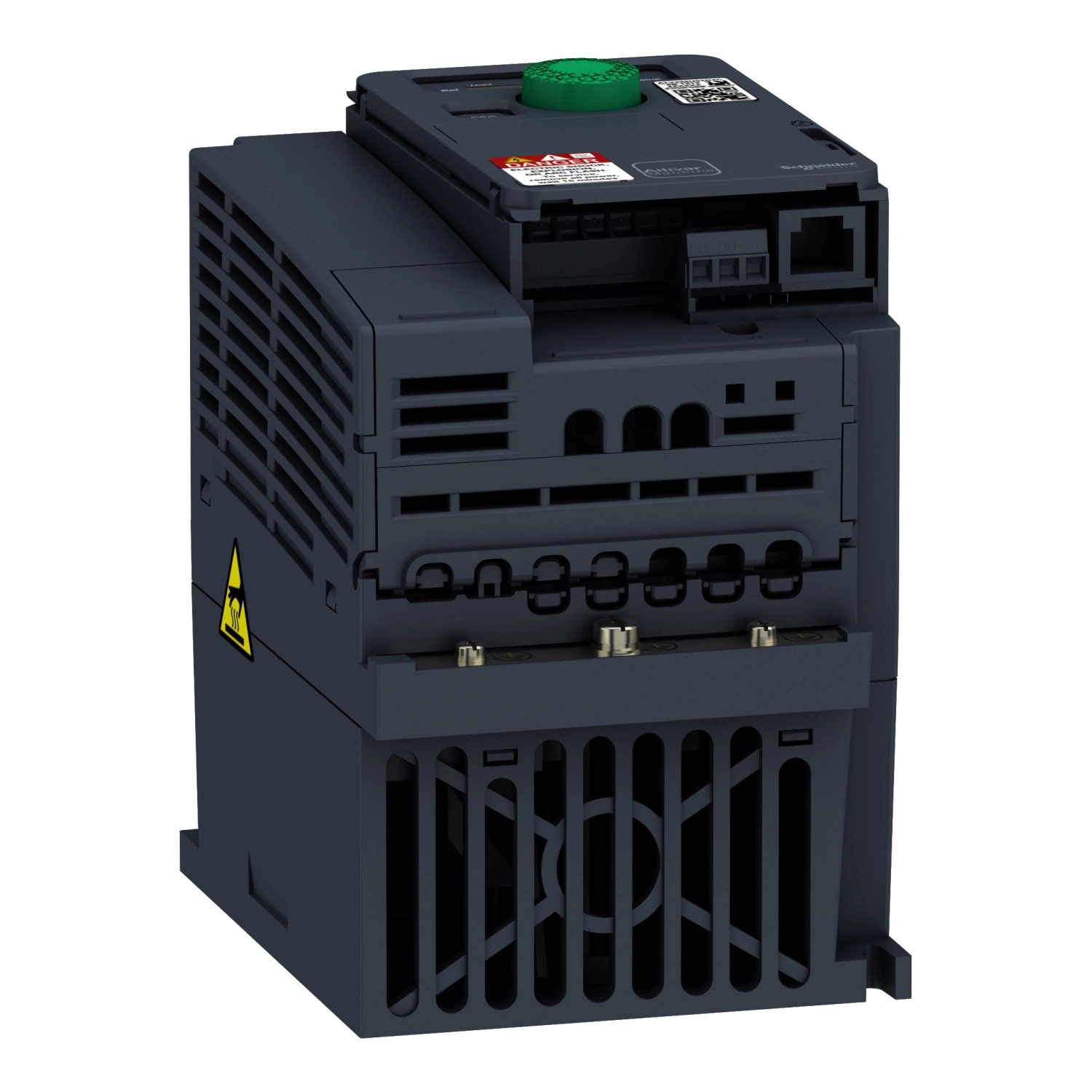

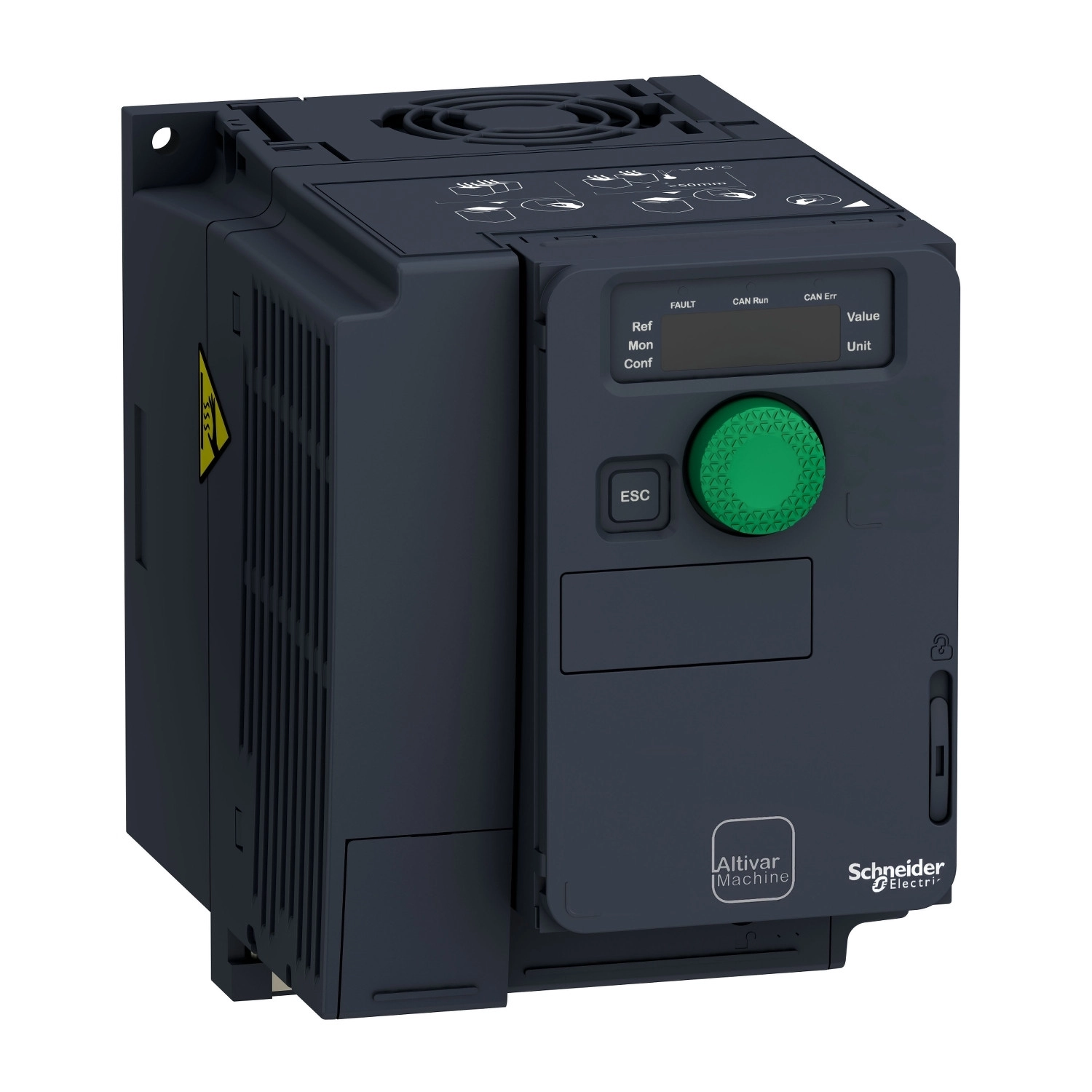

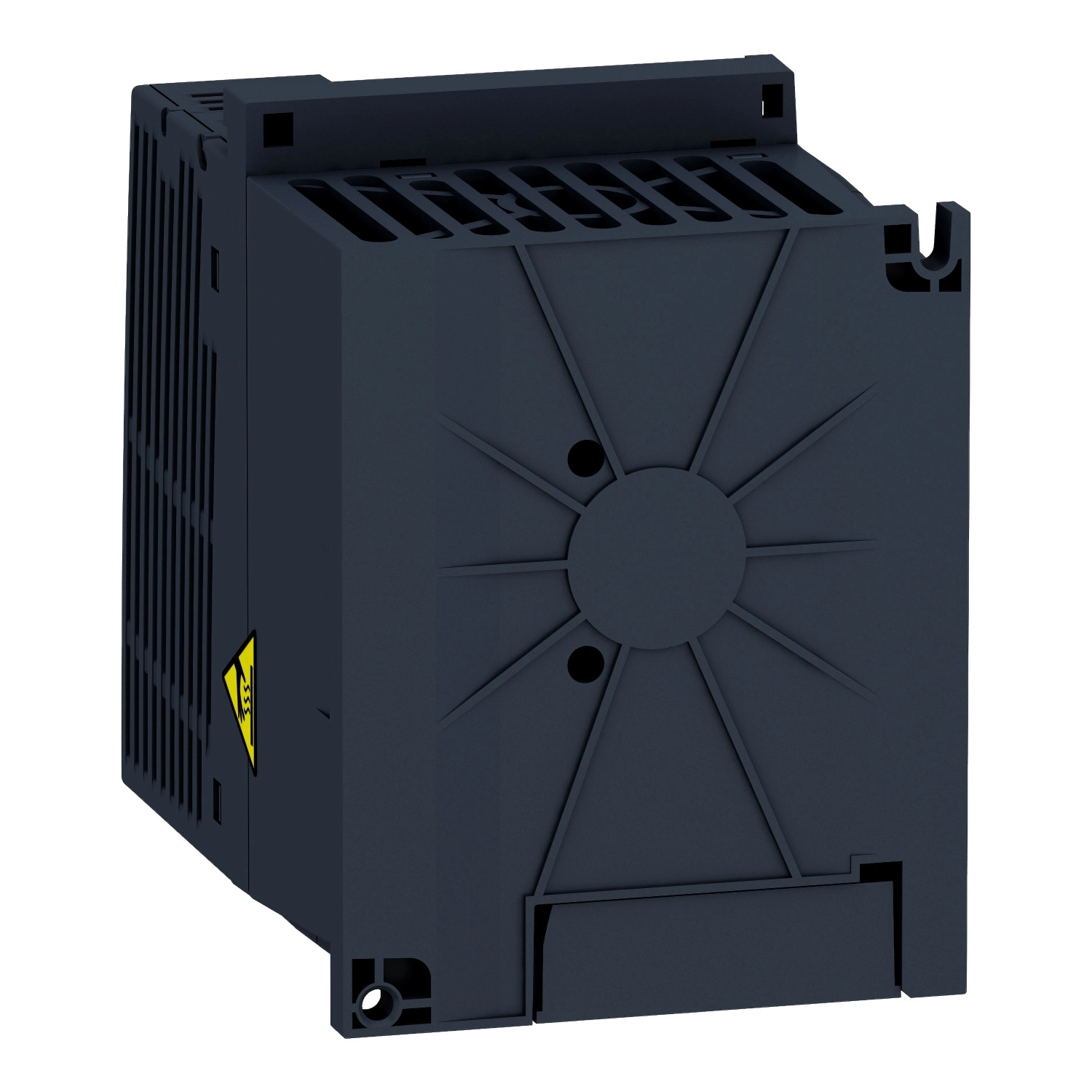

Schneider Electric Altivar Machine 320 - ATV320U07S6C - frekvenciaváltó, 0,75kW, 3f, 600VAC, Modbus/CANopen, IP20, kompakt kivitel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Ez a standard verziójú frekvenciaváltó rendkívül sokoldalú kommunikációs lehetőségekkel rendelkezik, alapkiépítésben Modbus soros protokollt és CANopen kapcsolatot biztosít. További kommunikációs bővítőkártyák segítségével könnyedén integrálható más ipari rendszerekbe is: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet hálózatok bármelyikéhez csatlakoztatható. A 0,75 kW-os teljesítmény (1 LE) ideális kisebb ipari alkalmazásokhoz, ahol fontos a precíz motorvezérlés és a magas megbízhatóság. A készülék nehéz üzemi körülményekre lett tervezve, ami biztosítja a hosszú távú, stabil működést még fokozott terhelés mellett is.
Az ATV320U07S6C frekvenciaváltó 1,7 A névleges kimeneti árammal rendelkezik, és IP20-as védettségi fokozata alkalmassá teszi zárt szekrényben történő elhelyezésre. A készülék rendkívül rugalmas be- és kimeneti lehetőségekkel van felszerelve: 7 diszkrét bemenettel (köztük egy STO biztonsági nyomatéklekapcsolási funkcióval ellátott bemenettel és egy akár 30 kHz-es impulzusbemenetként is konfigurálható bemenettel), 3 diszkrét kimenettel, 3 analóg bemenettel és 1 analóg kimenettel. A be- és kimeneti opciók sokoldalúsága lehetővé teszi a különböző érzékelők, vezérlőrendszerek és visszacsatolási eszközök könnyű integrációját. A 4 konfigurálható relékimenet további rugalmasságot biztosít a rendszerintegrációban.
A készülék kiemelkedő vezérlési funkciókat kínál mind aszinkron, mind szinkron motorok számára. Az aszinkron motoroknál választható vezérlési módok: feszültség/frekvencia arány 5 vagy 2 pontos görbével, fluxusvektoros vezérlés szenzor nélkül (standard vagy energiatakarékos üzemmódban), míg szinkron motoroknál szenzor nélküli vektoros vezérlést biztosít. A 0-599 Hz közötti kimeneti frekvenciatartomány, a 2-16 kHz között állítható kapcsolási frekvencia és a különböző gyorsítási/lassítási rámpa-beállítási lehetőségek (lineáris, U, S, egyedi) teljeskörű vezérlést tesznek lehetővé. A beépített fékchopper, a DC-injektálás általi fékezés és a motorcsúszás automatikus kompenzációja tovább javítja a hajtás teljesítményét és pontosságát. A készülék széleskörű biztonsági funkciókkal is rendelkezik, beleértve a STO (Safe Torque Off) és SLS (Safely Limited Speed) funkciókat, valamint az SS1 (Safe Stop 1) biztonsági leállítási megoldást.
Schneider Electric Altivar Machine 320 - ATV320U07S6C - frekvenciaváltó, 0,75kW, 3f, 600VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható sebességű hajtás
Specifikus alkalmazás: Komplex gépek
Változat: Standard verzió
Kivitel: Kompakt
Szerelési mód: Fali szerelés
Kommunikációs protokoll: Modbus soros, CANopen
Opcionális bővítőkártyák: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet kommunikációs modulok
Elektromos jellemzők
Névleges tápfeszültség: 525...600 V - 15...10%
Névleges kimeneti áram: 1,7 A
Motorteljesítmény: 0,75 kW nehéz üzemre
Motorteljesítmény: 1 LE
EMC szűrő: EMC szűrő nélkül
IP védettségi fokozat: IP20
Be- és kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusok: STO biztonságos nyomatéklekapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC), DI5 impulzusbemenetként programozható (0...30 kHz)
Diszkrét bemenet logika: Pozitív logika (source), Negatív logika (sink)
Diszkrét kimenetek száma: 3
Diszkrét kimenet típus: Open collector DQ+ 0...1 kHz 30 V DC 100 mA, Open collector DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1 feszültség (0...10 V DC, 30 kOhm impedancia, 10 bit felbontás), AI2 bipoláris differenciál feszültség (±10 V DC, 30 kOhm impedancia, 10 bit felbontás), AI3 áram (0...20 mA, 250 Ohm impedancia, 10 bit felbontás)
Analóg kimenetek száma: 1
Analóg kimenet típus: Szoftveresen konfigurálható áram (AQ1: 0...20 mA, 800 Ohm impedancia, 10 bit felbontás), vagy feszültség (AQ1: 0...10 V DC, 470 Ohm impedancia, 10 bit felbontás)
Relékimenetek: R1A (NO), R1B (NC), R1C, R2A (NO), R2C - 100000 ciklus elektromos élettartam
Vezérlési jellemzők
4 kvadránsos működés: Igen
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány (5 vagy 2 pontos), Fluxusvektoros vezérlés szenzor nélkül (standard vagy energiatakarékos), Energiatakarékos kvadratikus U/f
Szinkron motor vezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, rámpa váltás, gyorsítási/lassítási rámpa adaptáció, automatikus leállás DC injektálással
Kapcsolási frekvencia: 2...16 kHz állítható (4...16 kHz derating faktorral)
Névleges kapcsolási frekvencia: 4 kHz
Fékezés leállásig: DC injektálással
Beépített fékchopper: Igen
Biztonsági funkciók
STO (Safe Torque Off): Igen
SLS (Safely Limited Speed): Igen
SS1 (Safe Stop 1): Igen
Fizikai jellemzők
Szélesség: 105,0 mm
Magasság: 142,0 mm
Mélység: 158,0 mm
Tömeg: 1,27 kg
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet üzemelés közben: -10...50 °C derating nélkül, 50...60 °C derating faktorral
Szállítási és tárolási hőmérséklet: -25...70 °C
