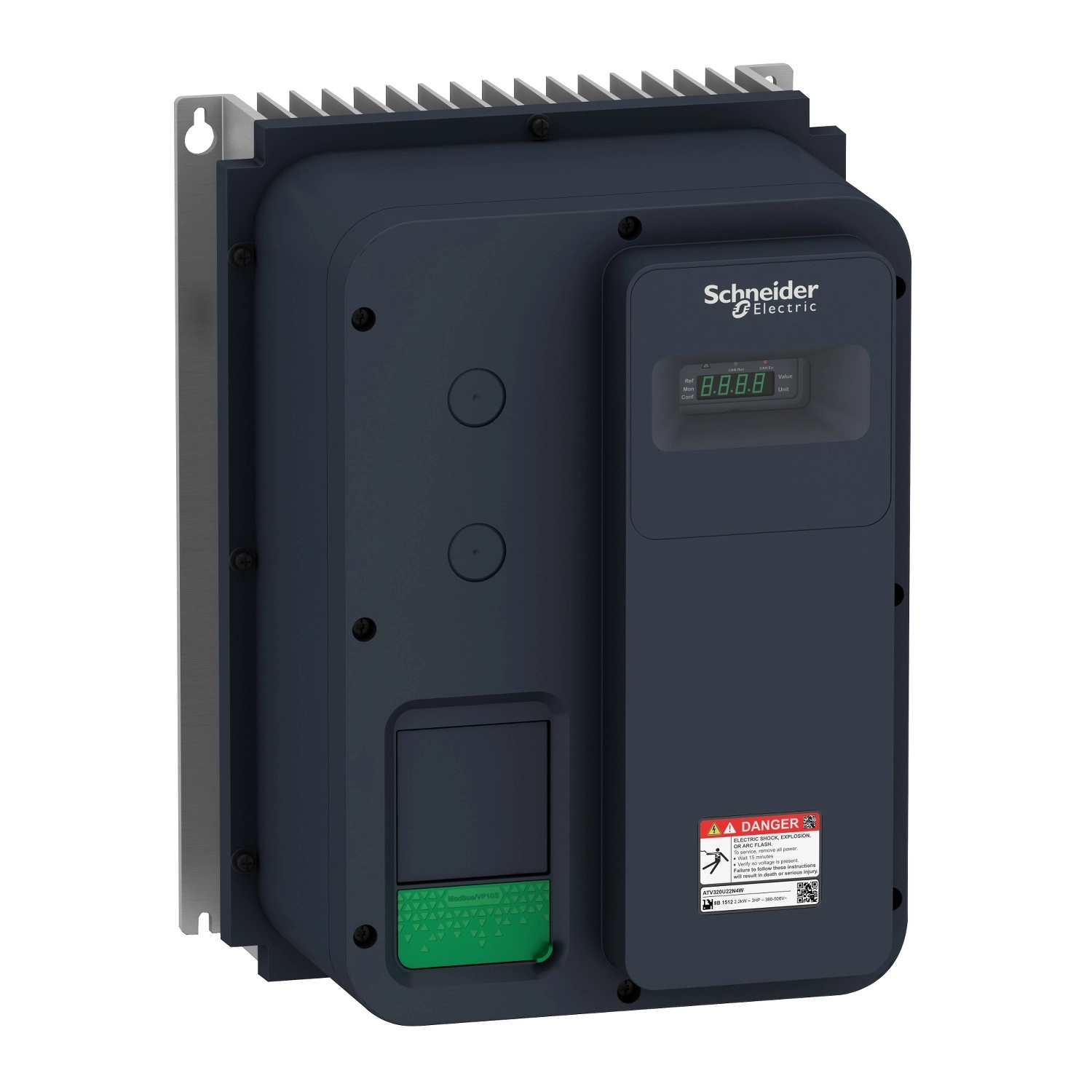

Schneider Electric Altivar Machine 320 - ATV320U22N4W - frekvenciaváltó, 2,2kW, 3f, 400VAC, Modbus/CANopen, IP66, szakaszoló kapcsoló nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A frekvenciaváltó falra szerelhető, zárt kivitelű házban kapható. Rugalmasságát tovább fokozza a beépített Modbus soros és CANopen kommunikációs portok megléte, amelyek lehetővé teszik a készülék egyszerű integrációját automatizált rendszerekbe. Igény esetén a készülék bővíthető különféle kommunikációs modulokkal, mint például CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet, így szinte bármilyen ipari környezetben alkalmazható. A beépített C2 osztályú EMC szűrő biztosítja az elektromágneses kompatibilitást a környező berendezésekkel.
Az ATV320U22N4W számos fejlett funkcióval rendelkezik a motor precíz vezérléséhez. Többféle motorvezérlési profilt támogat, beleértve a feszültség/frekvencia arányt (5 pontos vagy 2 pontos), a fluxusvektoros vezérlést érzékelő nélkül (standard és energiatakarékos módban), valamint a kvadratikus U/f energiatakarékos üzemmódot. A készülék aszinkron és szinkron motorok vezérlésére egyaránt alkalmas. A maximális kimeneti frekvencia 0,599 kHz, és a kapcsolási frekvencia 2-16 kHz között állítható, ami lehetővé teszi a motor zajszintjének optimalizálását. A névleges kimeneti áram 5,5 A, és a készülék akár 170-200% tranziens túlterhelést is képes kezelni.
A biztonságot számos védelem és biztonsági funkció garantálja, mint például a biztonságos nyomatéklekapcsolás (STO) és a biztonságos leállítás 1 (SS1). A készülék védett a bemeneti fázisszakadás, a kimenet és föld közötti túláram, a túlmelegedés, a motorfázisok közötti rövidzár, valamint a termikus túlterhelés ellen. A vezérlési lehetőségeket 7 digitális bemenet, 3 analóg bemenet, 3 digitális kimenet és 1 analóg kimenet biztosítja. A relékimenetek konfigurálhatók, és nagy kapcsolási élettartammal rendelkeznek (100 000 ciklus). A szabályozási pontosságot a beállítható PID szabályzó biztosítja, és a névleges fordulatszám-pontosság ±10% a névleges csúszáson belül. Az eszköz méretei: 250 mm széles, 340 mm magas és 235 mm mély, súlya 7,7 kg.
Schneider Electric Altivar Machine 320 - ATV320U22N4W - frekvenciaváltó műszaki adatok
Alap műszaki adatok
Termékcsalád: Altivar Machine ATV320
Terméktípus: Frekvenciaváltó
Alkalmazási terület: Komplex gépek
Változat: Standard verzió
Formátum: Zárt kivitel
Szerelési mód: Fali szerelés
IP védettségi fokozat: IP66
Tápellátás és teljesítmény
Névleges tápfeszültség: 380...500 V - 15...10 %
Névleges kimeneti áram: 5,5 A
Motorteljesítmény: 2,2 kW nagy terhelés esetén
Motorteljesítmény: 3 LE
EMC szűrő: C2 osztályú EMC szűrő integrálva
Vonali áram: 8,7 A 380 V-nál (nagy terhelés); 6,6 A 500 V-nál (nagy terhelés)
Maximális bemeneti áram: 8,7 A
Maximális kimeneti feszültség: 500 V
Látszólagos teljesítmény: 5,7 kVA 500 V-nál (nagy terhelés)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Tervezett vonali rövidzárlati áram: 5 kA
Alapterhelési áram nagy túlterhelés esetén: 4 A
Teljesítmény disszipáció: Önhűtő: 74,0 W 380 V-nál, 4 kHz kapcsolási frekvenciánál
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Bővítőkártya opciók: Kommunikációs modul CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Hozzáférési mód: Slave CANopen
Bemenet és kimenet
Digitális bemenet száma: 7
Digitális bemenet típusa: STO biztonságos nyomatéklekapcsolás, 24 V DC, impedancia: 1,5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 programozható impulzusbemenetként: 0…30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (forrás), Negatív logika (nyelő)
Digitális kimenet száma: 3
Digitális kimenet típusa: Nyitott kollektor DQ+ 0…1 kHz 30 V DC 100 mA, Nyitott kollektor DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenet száma: 3
Analóg bemenet típusa: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurálással), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenet száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit; Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Relékimenetek
Relékimenet típusa: Konfigurálható relé logika R1A 1 NO elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1B 1 NC elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1C; Konfigurálható relé logika R2A 1 NO elektromos élettartam 100000 ciklus; Konfigurálható relé logika R2C
Maximális kapcsolási áram: R1A, R1B, R1C relékimenet ohmos terhelésnél, cos phi = 1: 3 A 250 V AC-nél; R1A, R1B, R1C relékimenet ohmos terhelésnél, cos phi = 1: 3 A 30 V DC-nél; R1A, R1B, R1C, R2A, R2C relékimenet induktív terhelésnél, cos phi = 0.4 és L/R = 7 ms: 2 A 250 V AC-nél; R1A, R1B, R1C, R2A, R2C relékimenet induktív terhelésnél, cos phi = 0.4 és L/R = 7 ms: 2 A 30 V DC-nél; R2A, R2C relékimenet ohmos terhelésnél, cos phi = 1: 5 A 250 V AC-nél; R2A, R2C relékimenet ohmos terhelésnél, cos phi = 1: 5 A 30 V DC-nél
Minimális kapcsolási áram: R1A, R1B, R1C, R2A, R2C relékimenet: 5 mA 24 V DC-nél
Motorvezérlési jellemzők
4 kvadránsos működés lehetséges: Igaz
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pontos; Fluxusvektoros vezérlés érzékelő nélkül, standard; Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f; Fluxusvektoros vezérlés érzékelő nélkül - Energiatakarékos; Feszültség/frekvencia arány, 2 pontos
Szinkronmotor vezérlési profil: Vektoros vezérlés érzékelő nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsítás/lassítás rámpa adaptáció, Gyorsítás/lassítás automatikus leállítás DC injektálással
Motor csúszáskompenzáció: Automatikus bármilyen terhelésnél, 0...300% között állítható, Nem elérhető feszültség/frekvencia arány esetén (2 vagy 5 pontos)
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fékezés állóhelyzetig: DC injektálással
Beépített fékszaggató: Igaz
Sebesség pontosság: +/- 10 % névleges csúszásnál 0,2 Tn - Tn
Fizikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 235,0 mm
Nettó tömeg: 7,7 kg
Működési pozíció: Függőleges +/- 10 fok
Biztonsági funkciók
Biztonságos nyomatéklekapcsolás (STO): Igaz
Biztonságos leállítás 1 (SS1): Igaz
Biztonságosan korlátozott sebesség (SLS): Igaz
Környezeti jellemzők
Környezeti osztály (üzem közben): 3C3 osztály az IEC 60721-3-3 szerint, 3S2 osztály az IEC 60721-3-3 szerint
Maximális gyorsulás ütéshatás alatt (működés közben): 150 m/s² 11 ms-nál
Maximális gyorsulás vibrációs terhelés alatt (működés közben): 10 m/s² 13...200 Hz-nél
Maximális elhajlás vibrációs terhelés alatt (működés közben): 1,5 mm 2...13 Hz-nél
Megengedett relatív páratartalom (működés közben): 3K5 osztály az EN 60721-3 szerint
Túlfeszültség kategória: III
Szabályozási hurok: Állítható PID szabályozó
Szennyezettségi fok: 3
Környezeti levegőhőmérséklet működés közben: -10…40 °C derating nélkül, 40…60 °C derating faktorral
