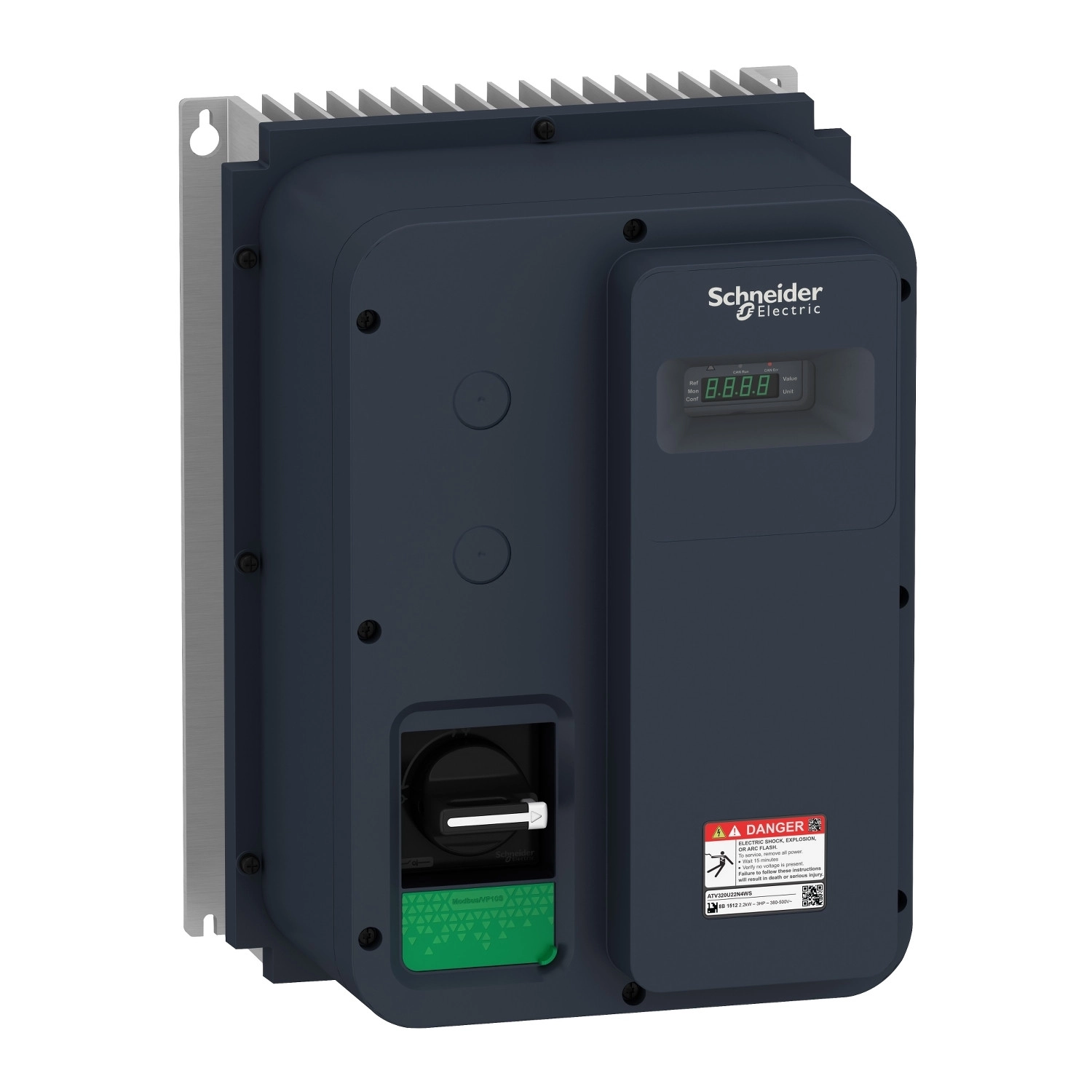

Schneider Electric Altivar Machine 320 - ATV320U22N4WS - frekvenciaváltó, 2,2kW, 3f, 400VAC, Modbus/CANopen, IP65, szakaszoló kapcsolóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ez a frekvenciaváltó zárt kivitelben készül, és falra szerelhető. Különlegessége, hogy beépített szakaszoló kapcsolóval rendelkezik, ami jelentősen megkönnyíti a telepítést és karbantartást. A kommunikációs lehetőségek terén is kimagasló: alapkiépítésben Modbus soros és CANopen protokollokat támogat, de számos opcionális kommunikációs modullal bővíthető, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP és DeviceNet.
A készülék vezérlési lehetőségei rendkívül sokrétűek. 7 diszkrét bemenettel rendelkezik, köztük STO (Safe Torque Off) biztonsági funkcióval, valamint logikai bemenetekkel, amelyek közül a DI5 impulzus bemenetként is programozható, akár 30 kHz frekvenciáig. A bemeneti logika pozitív (source) vagy negatív (sink) lehet. A frekvenciaváltó 3 diszkrét kimenettel, 3 analóg bemenettel és 1 analóg kimenettel is el van látva, továbbá konfigurálható relékimenetek is rendelkezésre állnak. Az ATV320U22N4WS támogatja a négykvadránsos működést, vagyis képes a motor fékezésére és a visszatáplálásra is, amit a beépített fékchopper is elősegít.
A vezérlési profilok között megtalálható a feszültség/frekvencia arány (5 pontos, 2 pontos vagy energiatakarékos kvadratikus U/f), az érzékelő nélküli fluxusvektoros szabályozás (standard vagy energiatakarékos módban), valamint a szinkron motorok érzékelő nélküli vektoros vezérlése is. A kifinomult gyorsítási és lassítási rámpák (lineáris, U, S vagy egyéni) és a motorcsúszás-kompenzáció tovább növelik a vezérlési pontosságot. A készülék maximális kimeneti frekvenciája 599 Hz, kapcsolási frekvenciája pedig 2-16 kHz között állítható.
A frekvenciaváltó számos biztonsági funkcióval is rendelkezik, mint a biztonságosan korlátozott sebesség (SLS), biztonságos leállítás 1 (SS1) és biztonságos nyomaték kikapcsolás (STO). Védelmi funkciói között szerepel a bemeneti fáziskiesés, túláram, túlmelegedés, motor fázisok közötti rövidzárlat, valamint a termikus védelem. Méretei: 250 mm szélesség, 340 mm magasság és 235 mm mélység, tömege 8,1 kg. Az ATV320U22N4WS tranziens túlterhelhetősége a névleges motornyomaték 170-200%-a, ami kiváló választássá teszi dinamikus alkalmazásokhoz.
Schneider Electric Altivar Machine 320 - ATV320U22N4WS - frekvenciaváltó, 2,2kW, 3f, 400VAC, Modbus/CANopen, IP65, szakaszoló kapcsolóval műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék vagy komponens típusa: Változtatható fordulatszámú hajtás
Termék specifikus alkalmazás: Komplex gépek
Változat: Szakaszoló kapcsolóval
Kivitel: Zárt
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Opcionális bővítő kártyák: CANopen kommunikációs modul, EtherCAT kommunikációs modul, Profibus DP V1 kommunikációs modul, PROFINET kommunikációs modul, Ethernet Powerlink kommunikációs modul, EtherNet/IP kommunikációs modul, DeviceNet kommunikációs modul
Elektromos paraméterek
Névleges tápfeszültség: 380...500 V - 15...10 %
Névleges kimeneti áram: 5,5 A
Motor teljesítmény: 2,2 kW (nagy terhelhetőség)
Motor teljesítmény LE: 3 LE
EMC szűrő: Integrált Class C2 EMC szűrő
IP védettségi fokozat: IP65
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Be- és kimenetek
Diszkrét bemenet száma: 7
Diszkrét bemenet típus: STO biztonságos nyomaték kikapcsolás, 24 V DC, impedancia: 1,5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (30 V)
Diszkrét bemenet logika: Pozitív logika (source), Negatív logika (sink)
Diszkrét kimenet száma: 3
Diszkrét kimenet típus: Open collector DQ+ 0…1 kHz 30 V DC 100 mA, Open collector DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenet száma: 3
Analóg bemenet típus: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurálással), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenet száma: 1
Analóg kimenet típus: Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit; Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Relé kimenetek
Relé kimenet típusa: Konfigurálható relé logika R1A 1 NO elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1B 1 NC elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1C; Konfigurálható relé logika R2A 1 NO elektromos élettartam 100000 ciklus; Konfigurálható relé logika R2C
Motor vezérlés
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pontos; Fluxus vektor vezérlés érzékelő nélkül, standard; Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f; Fluxus vektor vezérlés érzékelő nélkül - Energiatakarékos; Feszültség/frekvencia arány, 2 pontos
Szinkron motor vezérlési profil: Vektor vezérlés érzékelő nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsítás/lassítás rámpa adaptáció, Gyorsítás/lassítás automatikus megállítás DC injektálással
Motor csúszás kompenzáció: Automatikus bármilyen terhelésnél, Állítható 0...300 %, Nem elérhető feszültség/frekvencia arány módban (2 vagy 5 pontos)
Biztonsági funkciók
Biztonságosan korlátozott sebesség (SLS): Igen
Biztonságos leállítás 1 (SS1): Igen
Biztonságos nyomaték kikapcsolás (STO): Igen
Védelem
Védelem típusa: Bemeneti fáziskiesés: hajtás, Túláram a kimeneti fázisok és a föld között: hajtás, Túlmelegedés védelem: hajtás, Rövidzárlat a motor fázisok között: hajtás, Termikus védelem: hajtás
Méretek és súly
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 235,0 mm
Nettó tömeg: 8,1 kg
Üzemi környezet
Üzemi pozíció: Függőleges +/- 10 fok
Termék tanúsítványok: CE, ATEX, NOM, GOST, EAC, RCM, KC
Jelölések: CE, ATEX, UL, CSA, EAC, RCM
Szabványok: IEC 61800-5-1
Környezeti osztály (működés közben): Class 3C3 az IEC 60721-3-3 szerint, Class 3S2 az IEC 60721-3-3 szerint
Maximális gyorsulás ütés hatására (működés közben): 150 m/s² 11 ms-on
Maximális gyorsulás vibrációs terhelés alatt (működés közben): 10 m/s² 13...200 Hz esetén
Maximális kitérés vibrációs terhelés alatt (működés közben): 1,5 mm 2...13 Hz esetén
Megengedett relatív páratartalom (működés közben): Class 3K5 az EN 60721-3 szerint
Túlfeszültség kategória: III
Szabályozó hurok: Állítható PID szabályozó
Sebesség pontosság: +/- 10 % a névleges csúszás 0,2 Tn és Tn között
Szennyezettségi fok: 3
Környezeti hőmérséklet szállítás esetén: -25…70 °C
Környezeti hőmérséklet működés közben: -10…40 °C derating nélkül, 40…60 °C derating faktorral
Környezeti hőmérséklet tárolás esetén: -25…70 °C
