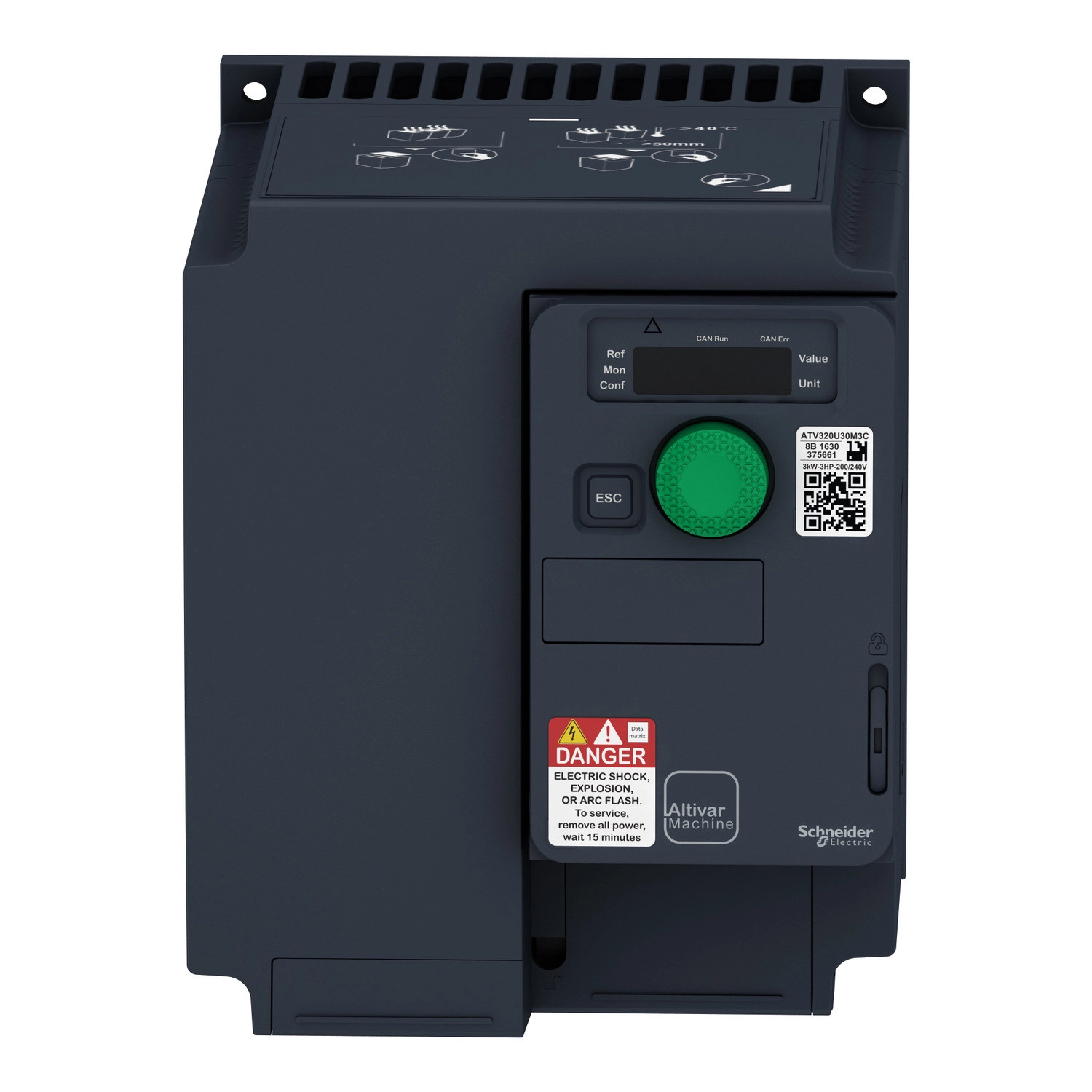

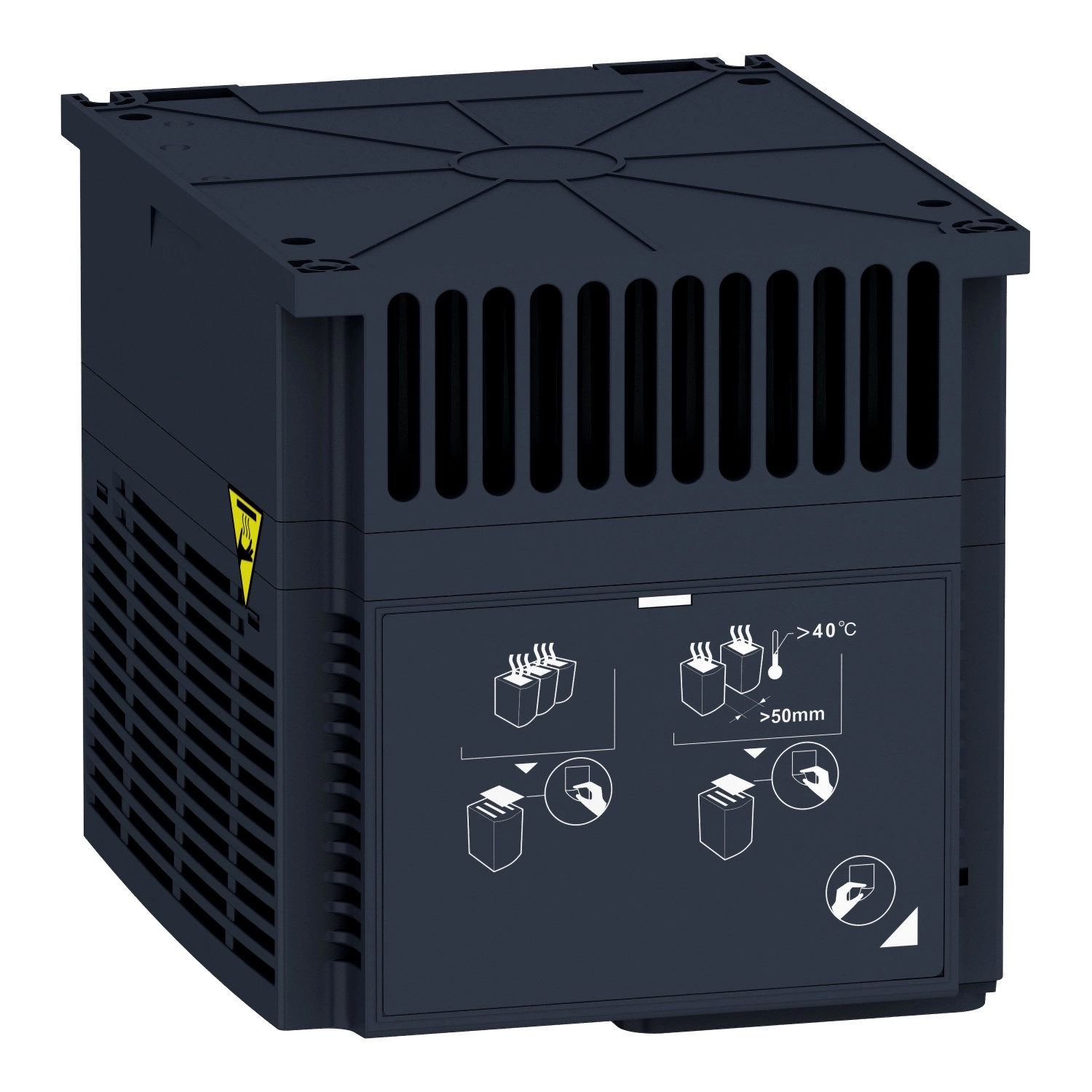

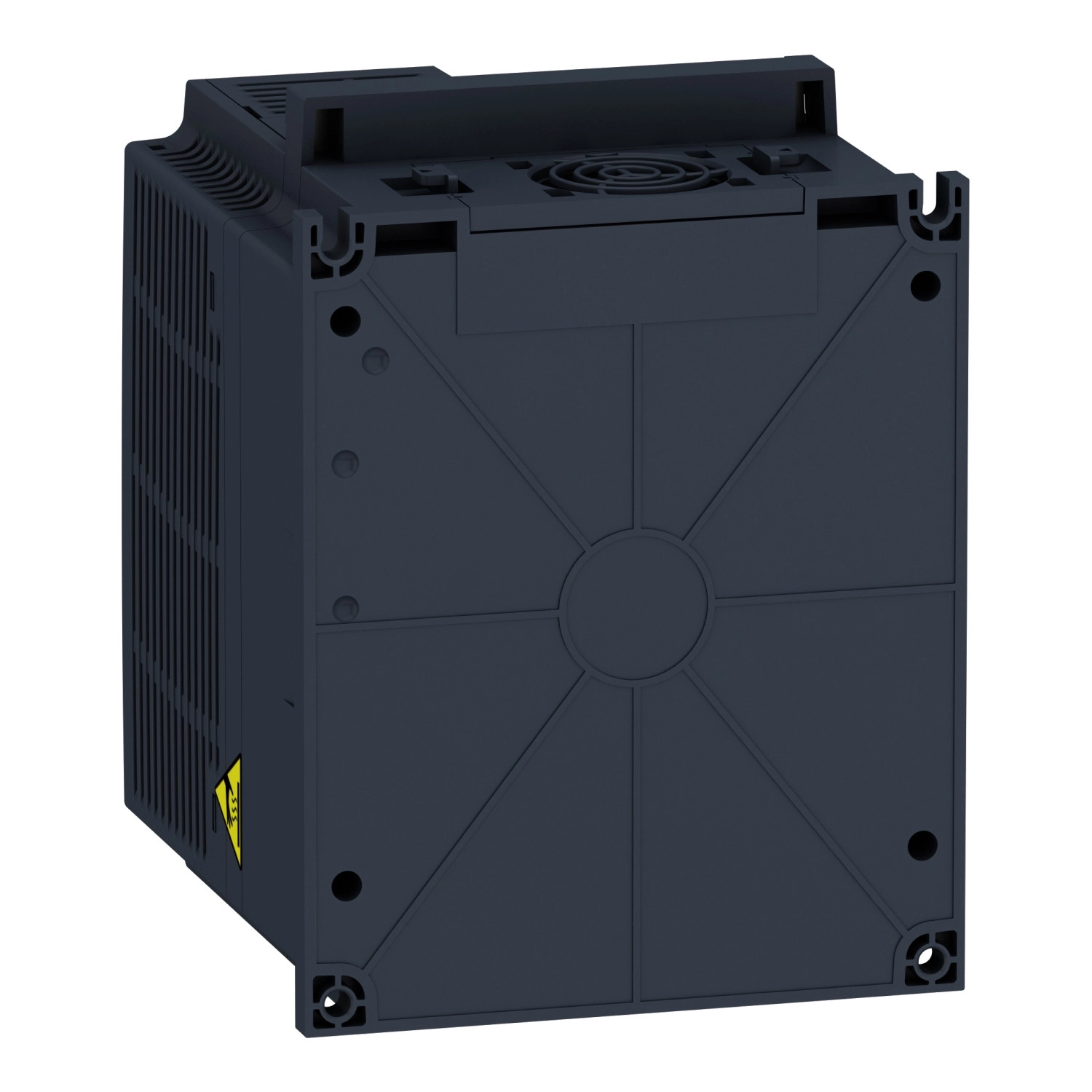

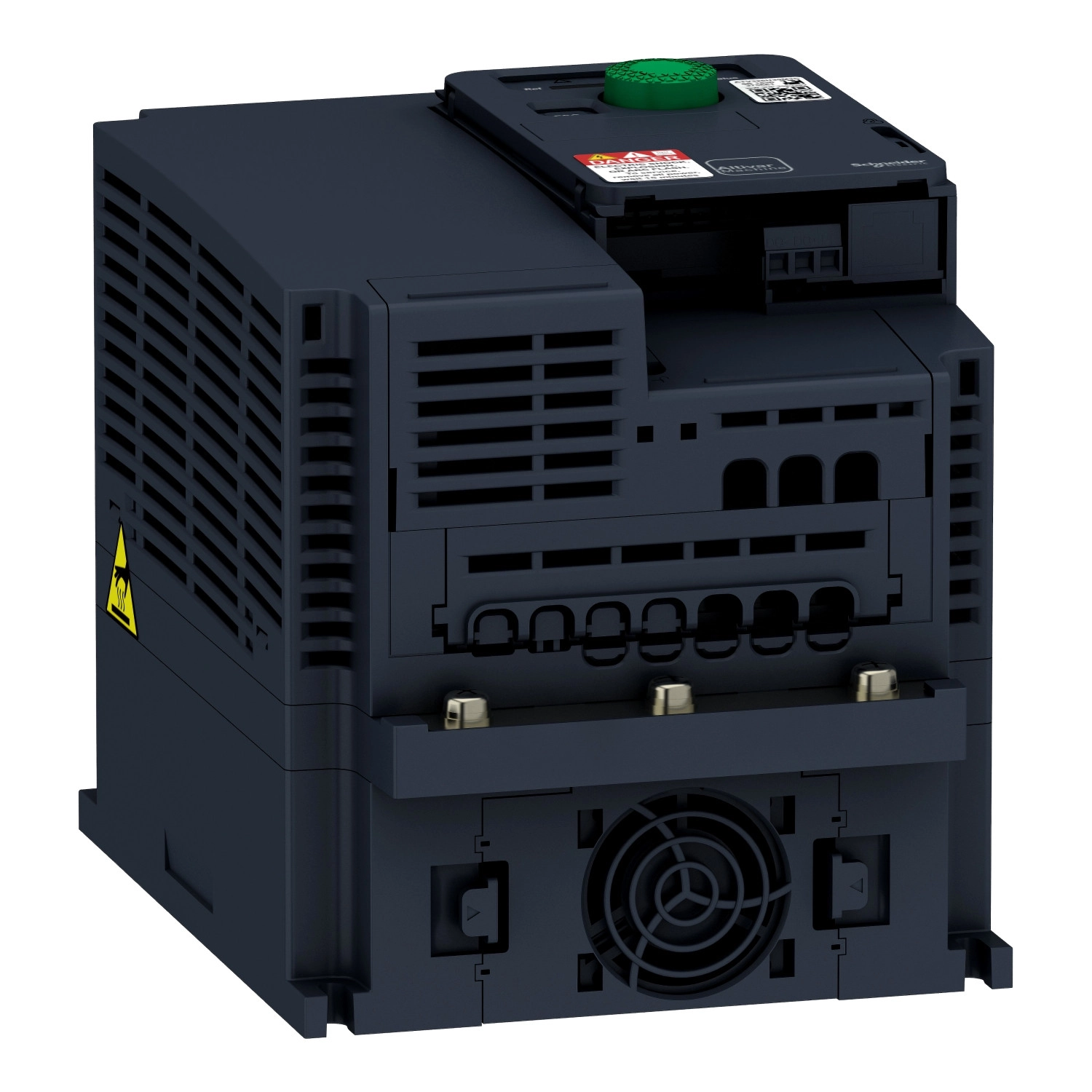

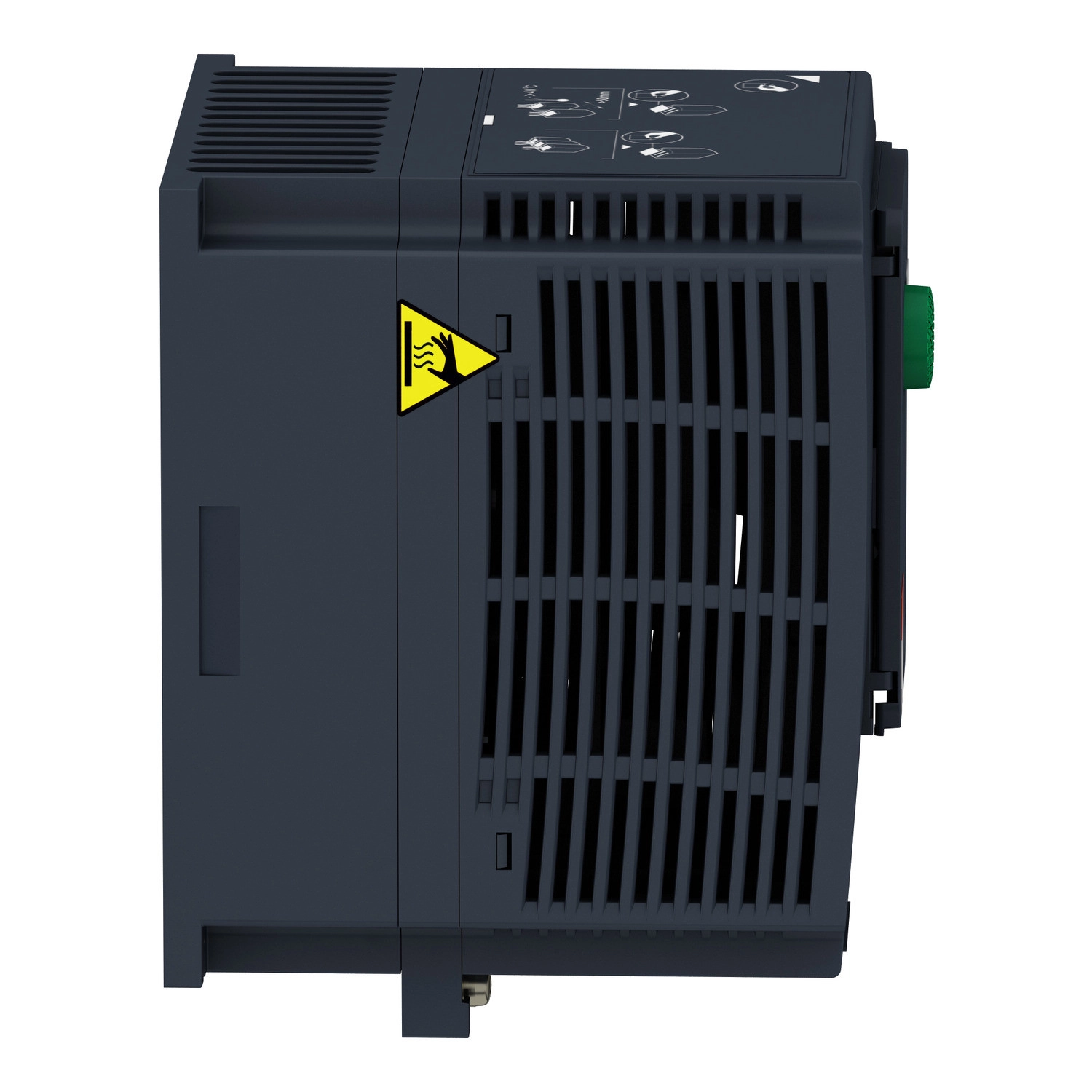

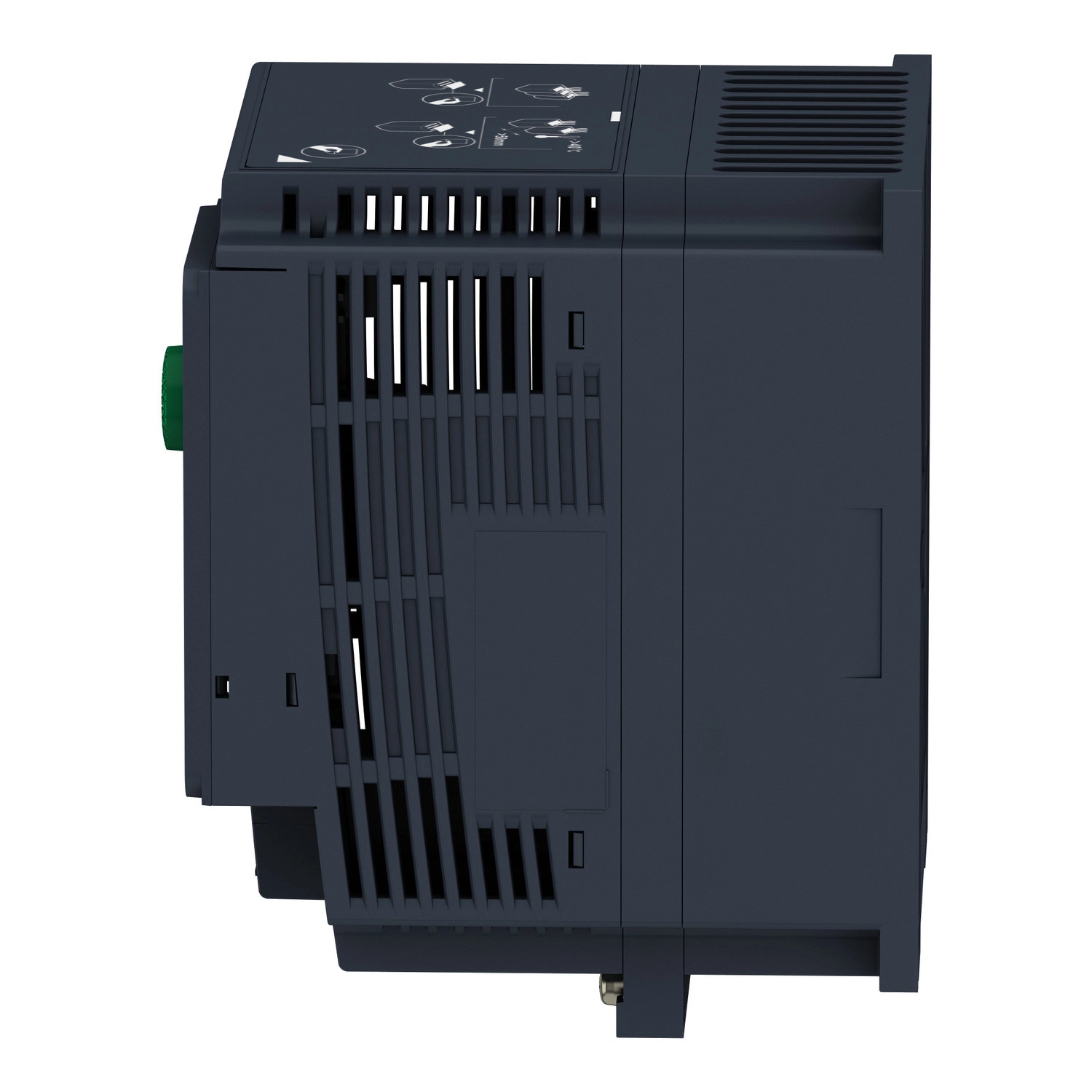

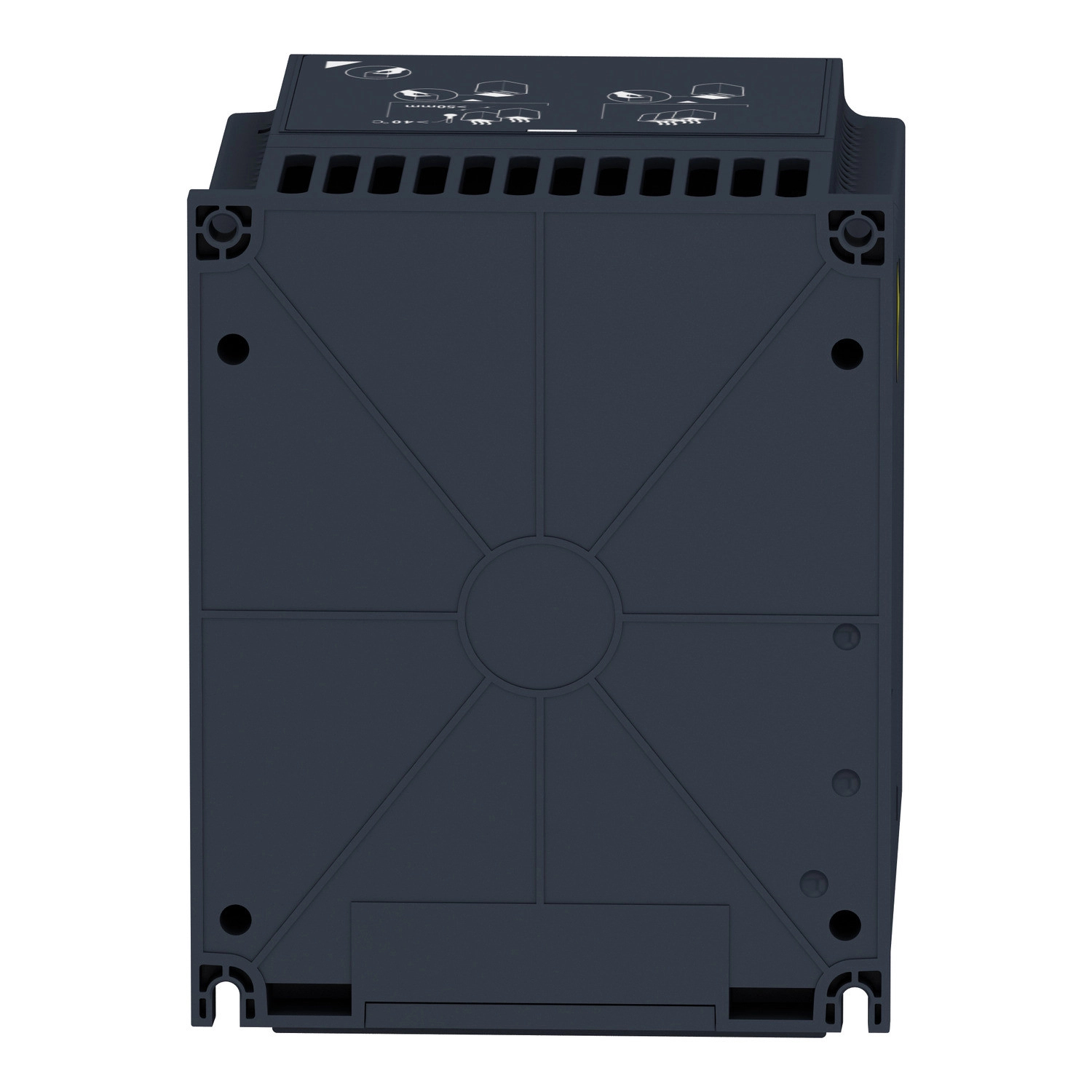

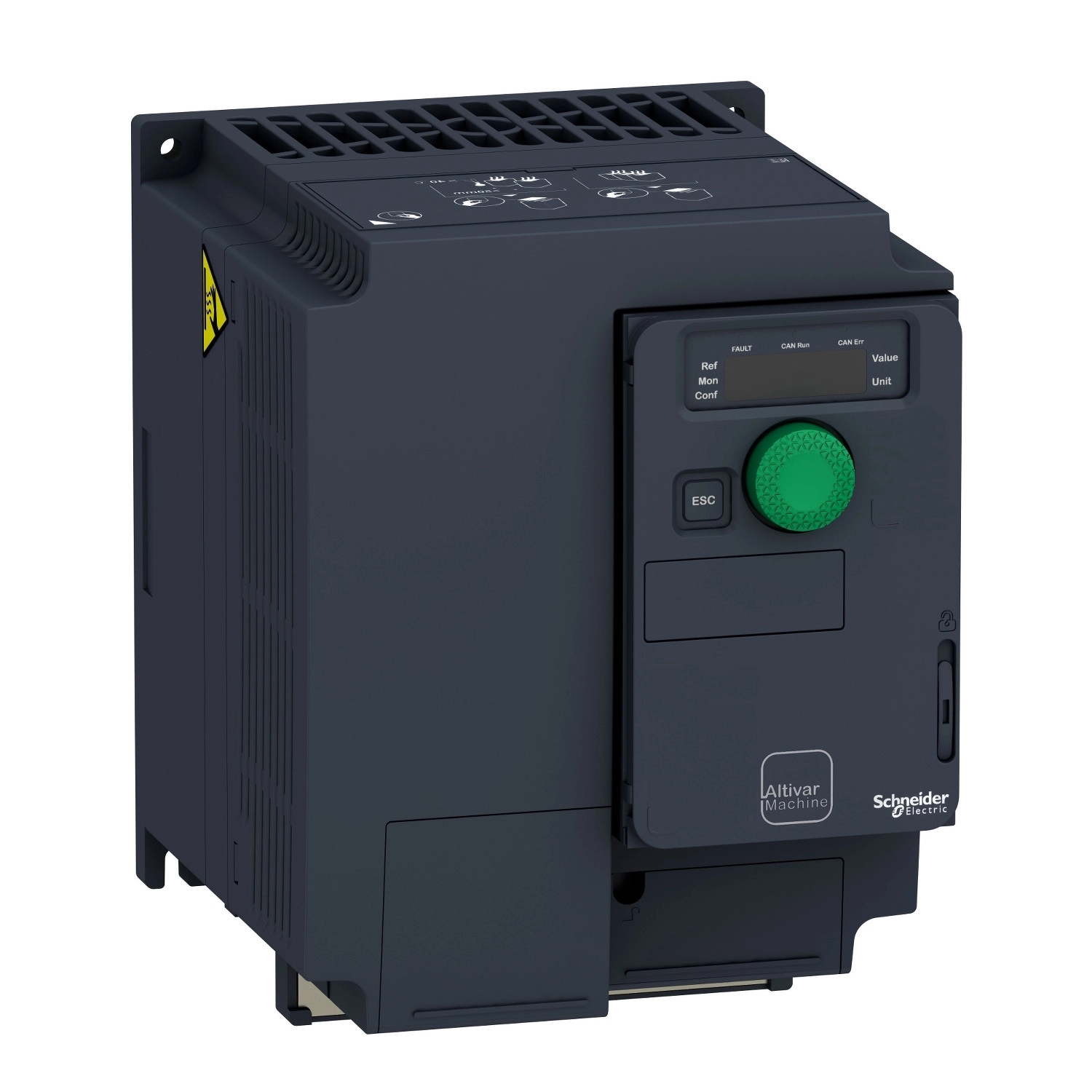

Schneider Electric Altivar Machine 320 - ATV320U30M3C - frekvenciaváltó, 3kW, 3f, 230VAC, Modbus/CANopen, IP20, kompakt kivitel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Schneider Electric által gyártott ATV320U30M3C frekvenciaváltó standard kivitelben leválasztó kapcsolóval érkezik, és falra szerelhető kompakt kialakítása révén könnyen integrálható különböző gyártósorokba. A berendezés alapkiépítésben Modbus soros és CANopen kommunikációs portokkal rendelkezik, de számos további kommunikációs modul is rendelkezésre áll opcionálisan, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet, így gyakorlatilag bármilyen ipari hálózati környezetbe beilleszthető. A névleges kimeneti áram 13,7 A, amely megfelelő teljesítményt biztosít a nehéz üzemi alkalmazásokhoz.
Az ATV320U30M3C figyelemre méltó I/O képességekkel rendelkezik: 7 digitális bemenettel, köztük egy STO (Safe Torque Off) biztonsági funkcióval, valamint egy impulzus bemenetként is konfigurálható DI5 bemenettel. A készülék 3 analóg bemenettel és 1 analóg kimenettel is fel van szerelve, amelyek különböző feszültség- és áramtartományokban működhetnek. Emellett 3 digitális kimenetet és több relékimenetet is tartalmaz, amelyek rugalmas vezérlési lehetőségeket biztosítanak. A készülék pozitív (source) és negatív (sink) logikával is használható, ami tovább növeli alkalmazási rugalmasságát. Az Altivar 320 sorozat IP20 védettséggel rendelkezik, ami megfelelő védelmet biztosít ipari környezetben.
A frekvenciaváltó széles választékú motorvezérlési profillal rendelkezik aszinkron és szinkron motorokhoz egyaránt. Az aszinkron motorvezérlési lehetőségek között megtalálható a feszültség/frekvencia szabályozás 2 vagy 5 pontos karakterisztikával, az érzékelő nélküli fluxusvektoros szabályozás, valamint az energiatakarékos U/f és fluxusvektoros üzemmódok. Szinkron motorokhoz érzékelő nélküli vektoros vezérlést kínál. A maximális kimeneti frekvencia 599 Hz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A 4 kvadránsos működés lehetővé teszi a motoros és generátoros üzemmódot is, a fékezés pedig DC injektálással vagy a beépített fékszaggató segítségével valósítható meg. A készülék kiemelkedő biztonságtechnikai funkciókkal is rendelkezik, mint például az STO (Safe Torque Off) és az SS1 (Safe Stop 1), valamint SLS (Safely Limited Speed), amelyek megfelelnek a modern gépbiztonsági előírásoknak. A készülék működési hőmérséklet-tartománya -10...50°C teljesítménycsökkenés nélkül, illetve 50...60°C teljesítménycsökkenéssel, és különböző szerelési módokat támogat a környezeti körülményeknek megfelelően.
Schneider Electric Altivar Machine 320 - ATV320U30M3C - frekvenciaváltó műszaki adatok
Általános tulajdonságok
Termékcsalád: Altivar Machine ATV320
Terméktípus: Frekvenciaváltó
Specifikus alkalmazás: Komplex gépek
Kivitel: Standard változat leválasztó kapcsolóval
Formátum: Kompakt
Szerelési mód: Fali szerelés
Kommunikációs lehetőségek
Kommunikációs portok: Modbus soros, CANopen
Opcionális bővítőkártyák: CANopen modul, EtherCAT modul, Profibus DP V1 modul, PROFINET modul, Ethernet Powerlink modul, EtherNet/IP modul, DeviceNet modul
Elektromos jellemzők
Névleges tápfeszültség [Us]: 200...240 V - 15...10%
Névleges kimeneti áram: 13,7 A
Motor teljesítmény: 3,0 kW nehéz üzemi alkalmazáshoz
EMC szűrő: EMC szűrő nélkül
IP védettség: IP20
Bemenetek és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok: STO (Safe Torque Off) biztonsági bemenet, 24 V DC, impedancia: 1,5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source) vagy Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusok: Open collector DQ+ 0…1 kHz 30 V DC 100 mA, Open collector DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciális feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurációval), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Analóg kimenet típus: Szoftveresen konfigurálható áramkimenet AQ1: 0...20 mA, impedancia 800 Ohm, felbontás 10 bit; Szoftveresen konfigurálható feszültségkimenet AQ1: 0...10 V DC, impedancia 470 Ohm, felbontás 10 bit
Relécsatlakozások
Relékimenetek típusa: Konfigurálható relé logika R1A 1 NO, elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1B 1 NC, elektromos élettartam 100000 ciklus; Konfigurálható relé logika R2A 1 NO, elektromos élettartam 100000 ciklus
Maximális kapcsolási áram: Relékimenet R1A, R1B, R1C ohmos terhelésen, cos phi = 1: 3 A 250 V AC-nél; Relékimenet R2A, R2C ohmos terhelésen, cos phi = 1: 5 A 250 V AC-nél
Motorvezérlési funkciók
Motorvezérlési profil aszinkron motorokhoz: Feszültség/frekvencia arány 5 pontos, Érzékelő nélküli fluxusvektoros vezérlés, standard, Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f, Érzékelő nélküli fluxusvektoros vezérlés - Energiatakarékos, Feszültség/frekvencia arány 2 pontos
Motorvezérlési profil szinkron motorokhoz: Érzékelő nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsítási/lassítási rámpa adaptáció, Gyorsítási/lassítási automatikus megállítás DC injektálással
Motor csúszáskompenzáció: Automatikus bármilyen terhelésnél, Beállítható 0...300%, Nem elérhető feszültség/frekvencia arány módban (2 vagy 5 pontos)
Kapcsolási jellemzők
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fékezési módszer: DC injektálással történő fékezés leállításig
Beépített fékszaggató: Igen
Hálózati jellemzők
Vonali áram: 18,7 A 200 V-nál (nehéz üzemi), 15,7 A 240 V-nál (nehéz üzemi)
Maximális bemeneti áram: 18,7 A
Maximális kimeneti feszültség: 240 V
Látszólagos teljesítmény: 6,5 kVA 240 V-nál (nehéz üzemi)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Prospektív vonali Isc: 5 kA
Biztonsági jellemzők
Biztonsági funkciók: STO (Safe Torque Off) - Igen, SS1 (Safe Stop 1) - Igen, SLS (Safely Limited Speed) - Igen
Védelmi típusok
Védelmi funkciók: Bemeneti fáziskiesés: frekvenciaváltó, Túláram a kimeneti fázisok és a föld között: frekvenciaváltó, Túlmelegedés elleni védelem: frekvenciaváltó, Rövidzárlat a motor fázisok között: frekvenciaváltó, Termikus védelem: frekvenciaváltó
Fizikai jellemzők
Szélesség: 140 mm
Magasság: 184,0 mm
Mélység: 158,0 mm
Nettó tömeg: 2,2 kg
Átmeneti túlnyomaték: 170...200% a névleges motornyomaték
Környezeti feltételek
Üzemeltetési pozíció: Függőleges +/- 10 fok
Környezeti osztály (üzem közben): 3C3 osztály az IEC 60721-3-3 szerint, 3S2 osztály az IEC 60721-3-3 szerint
Maximális gyorsulás ütés alatt (üzem közben): 150 m/s² 11 ms-nál
Maximális gyorsulás rezgésterhelés alatt (üzem közben): 10 m/s² 13...200 Hz-nél
Maximális kitérés rezgésterhelés alatt (üzem közben): 1,5 mm 2...13 Hz-nél
Megengedett relatív páratartalom (üzem közben): 3K5 osztály az EN 60721-3 szerint
Hűtőlevegő mennyisége: 16,4 m³/h
Túlfeszültség kategória: III
Szennyeződési fokozat: 2
Környezeti szállítási hőmérséklet: -25...70 °C
Környezeti üzemeltetési hőmérséklet: -10...50 °C teljesítménycsökkenés nélkül, 50...60 °C teljesítménycsökkenéssel
Környezeti tárolási hőmérséklet: -25...70 °C
