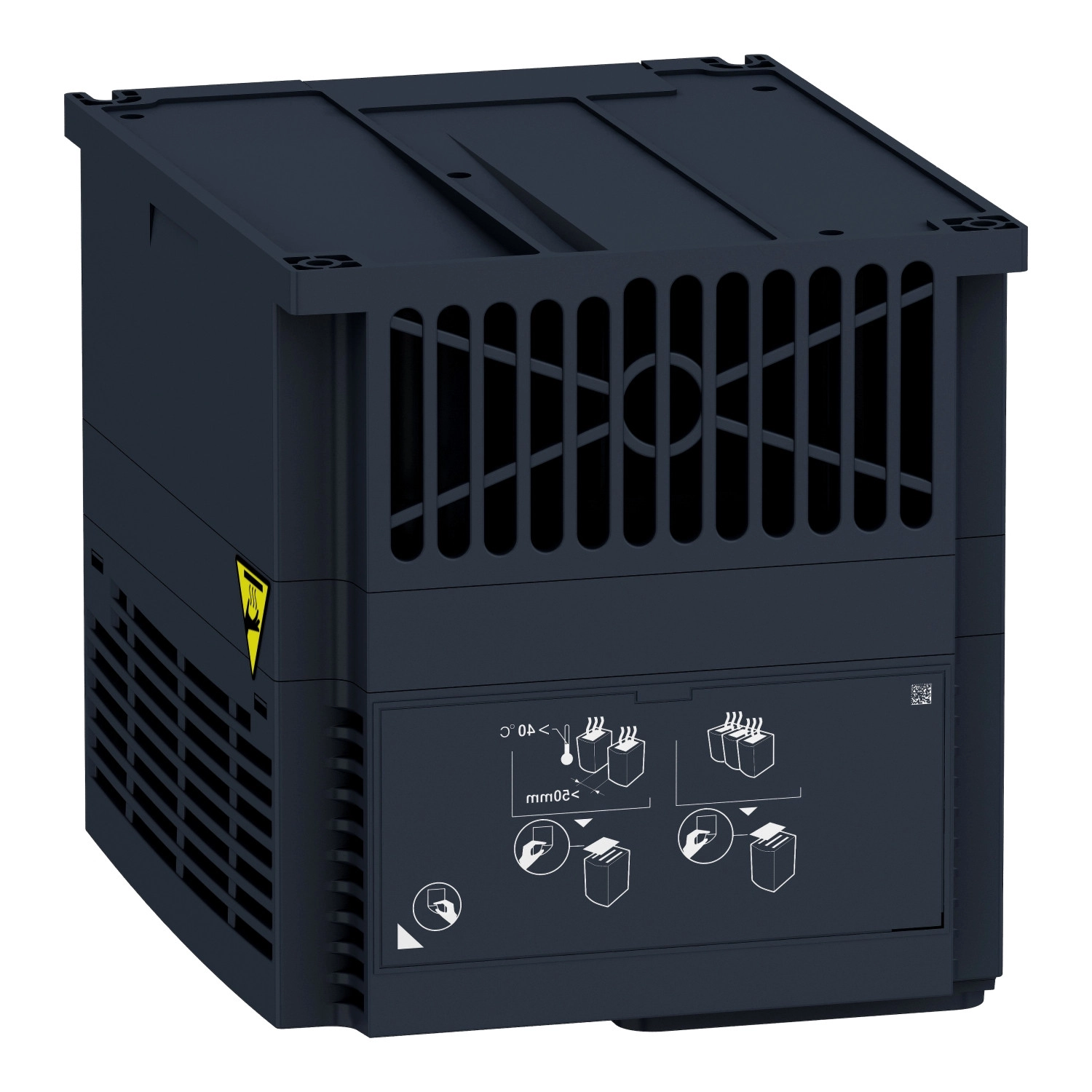

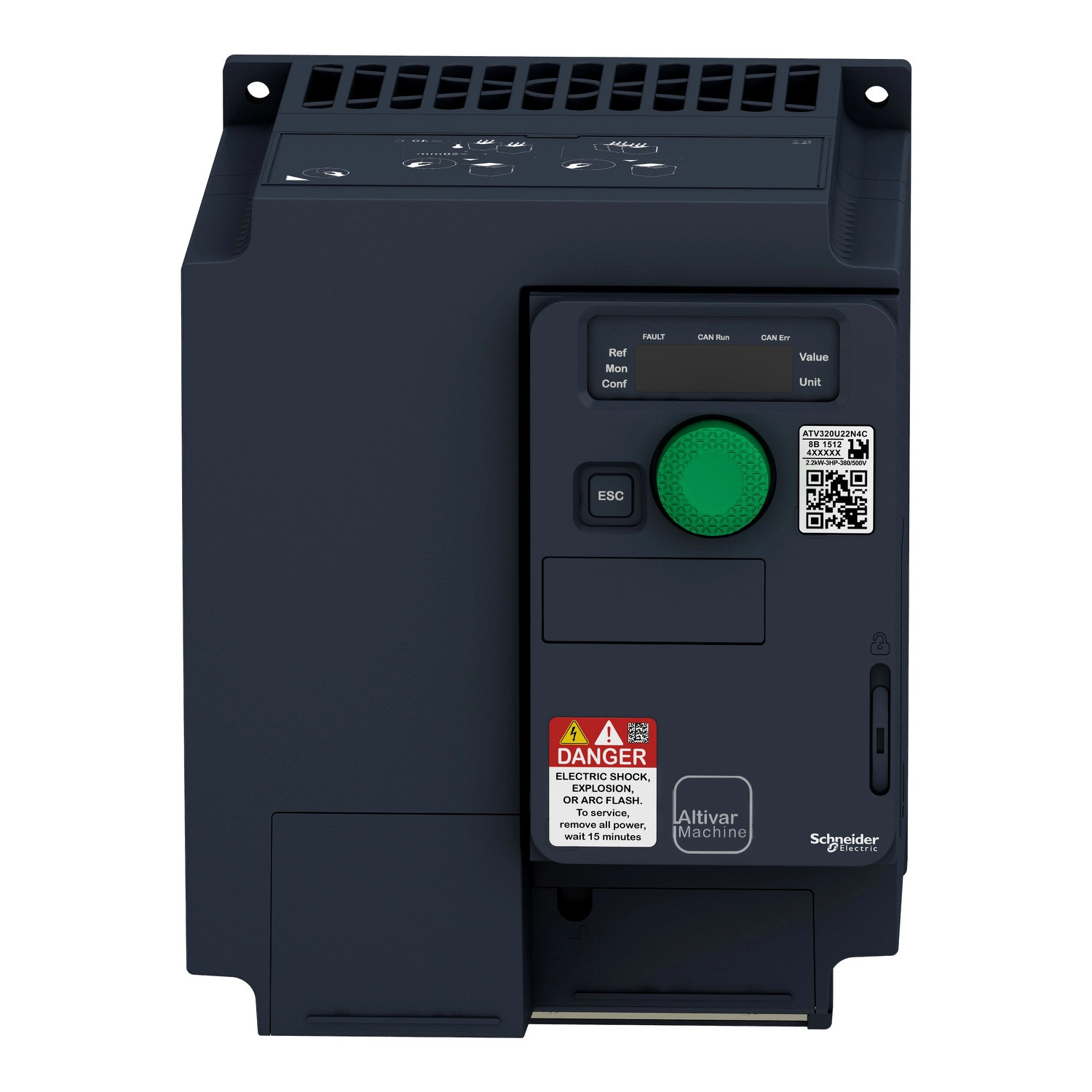

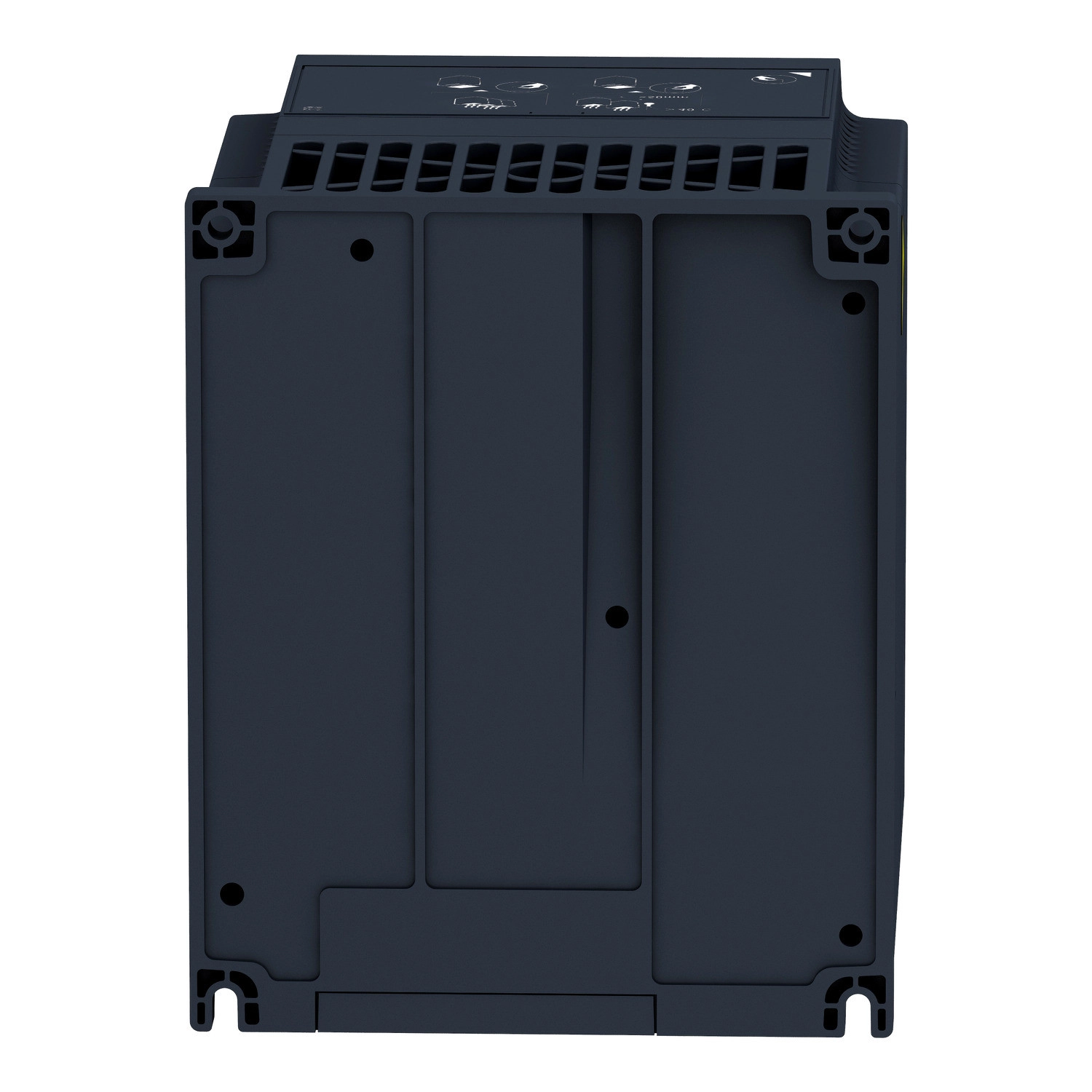

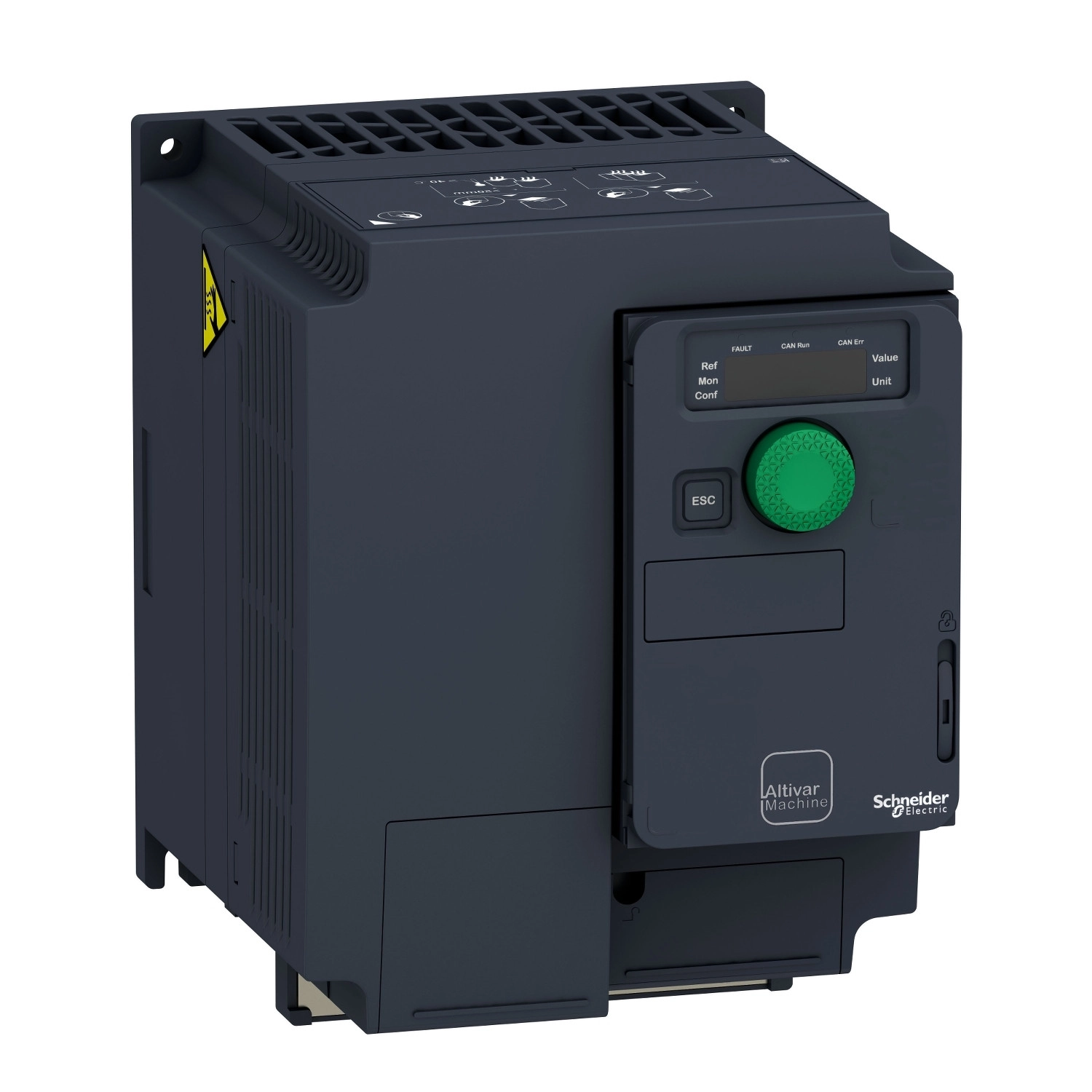

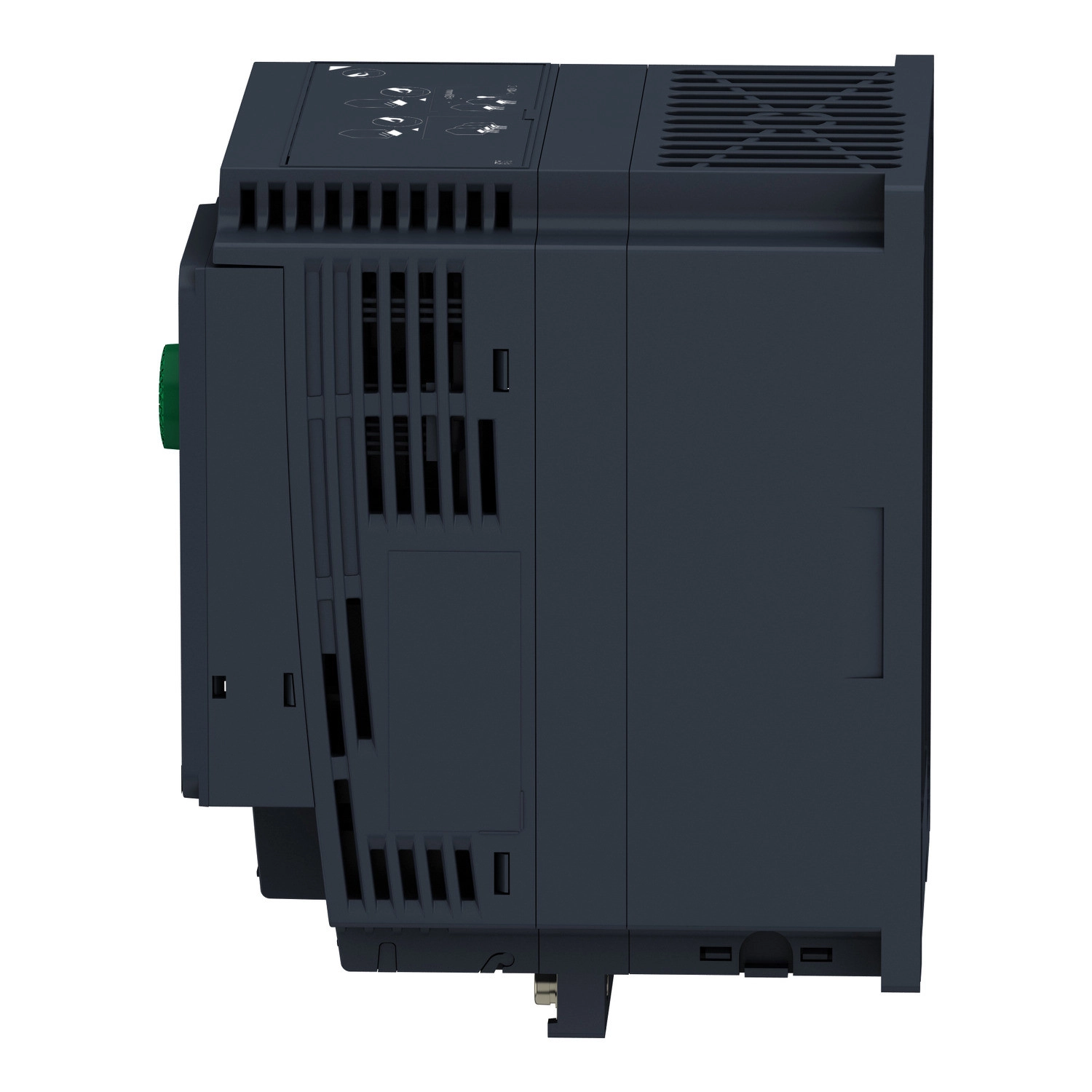

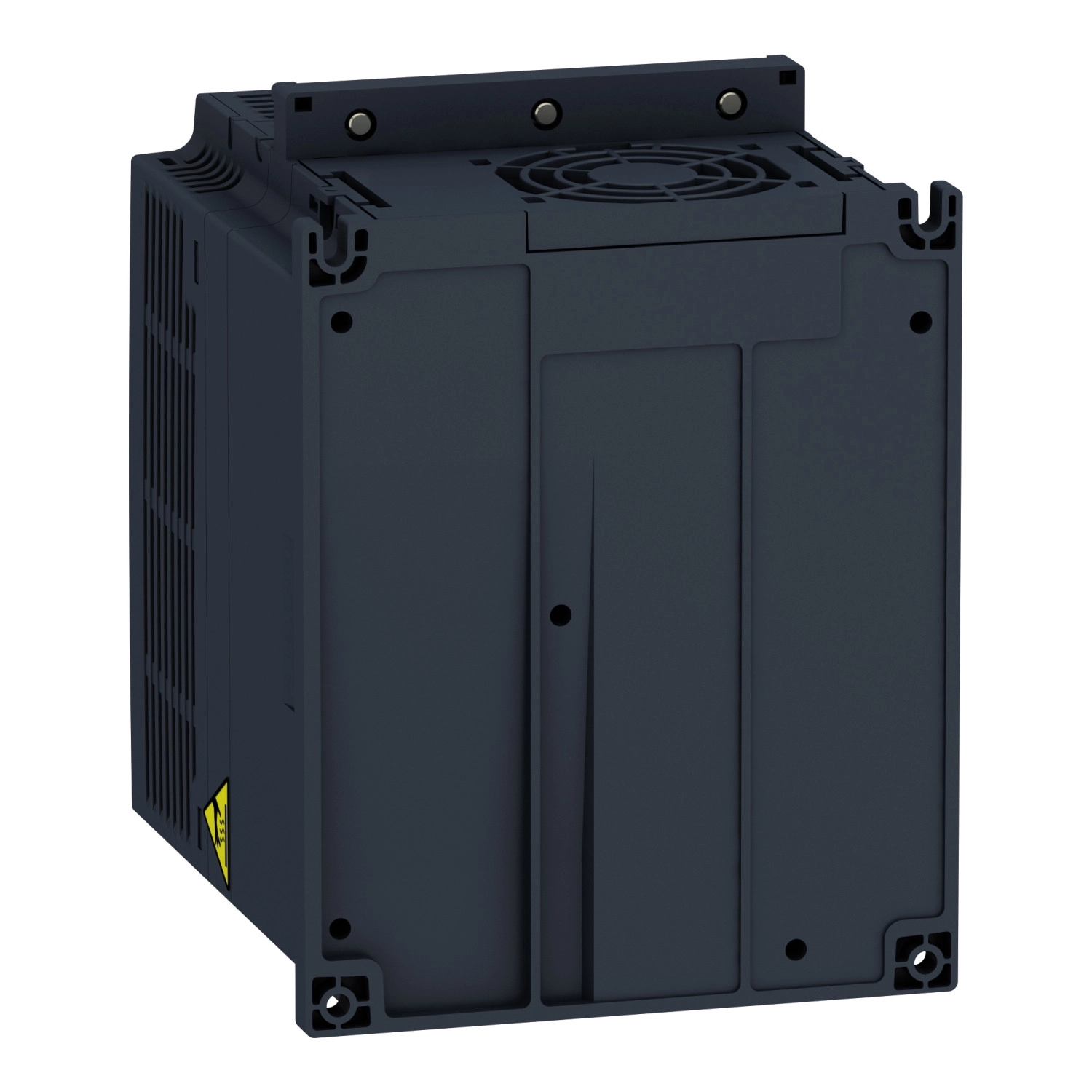

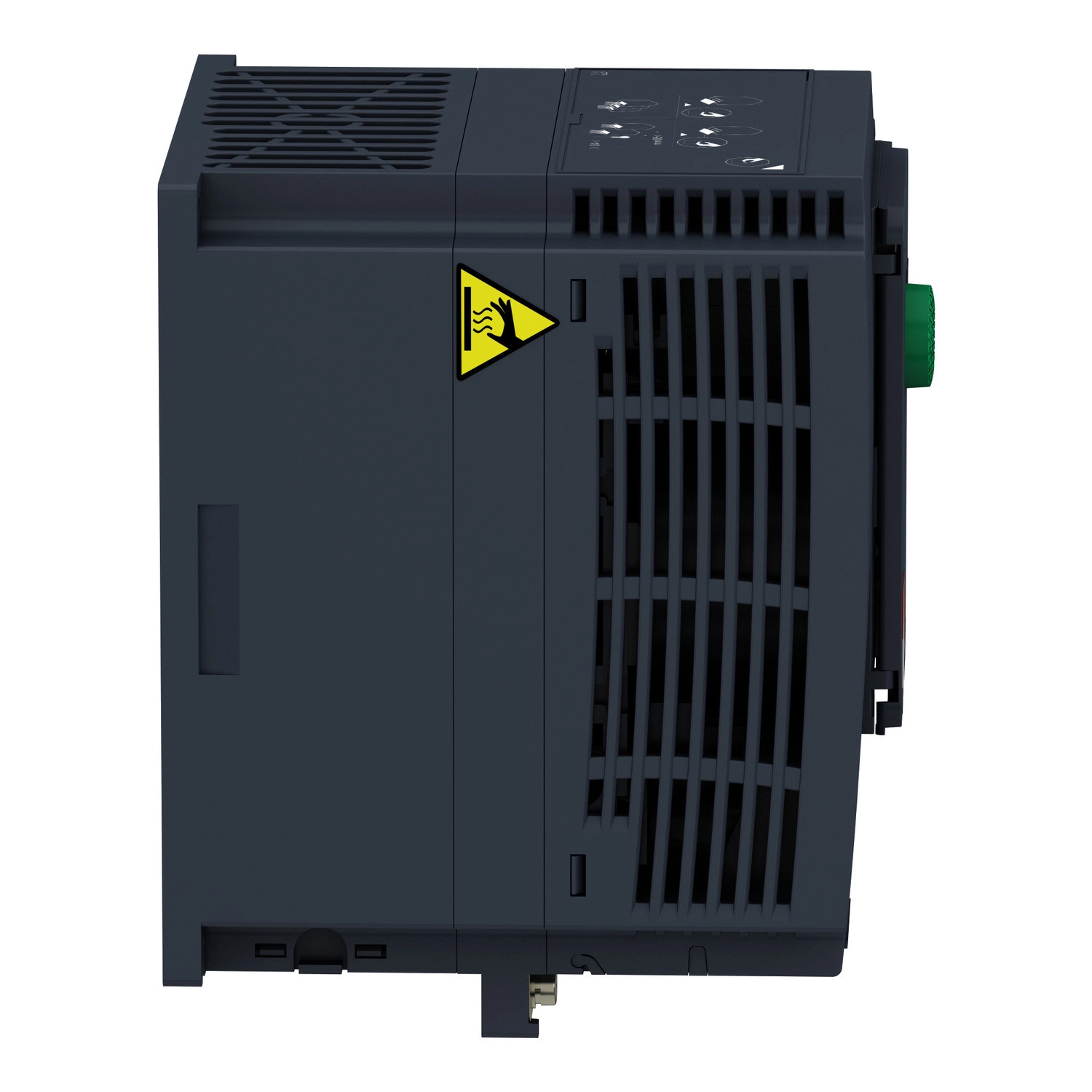

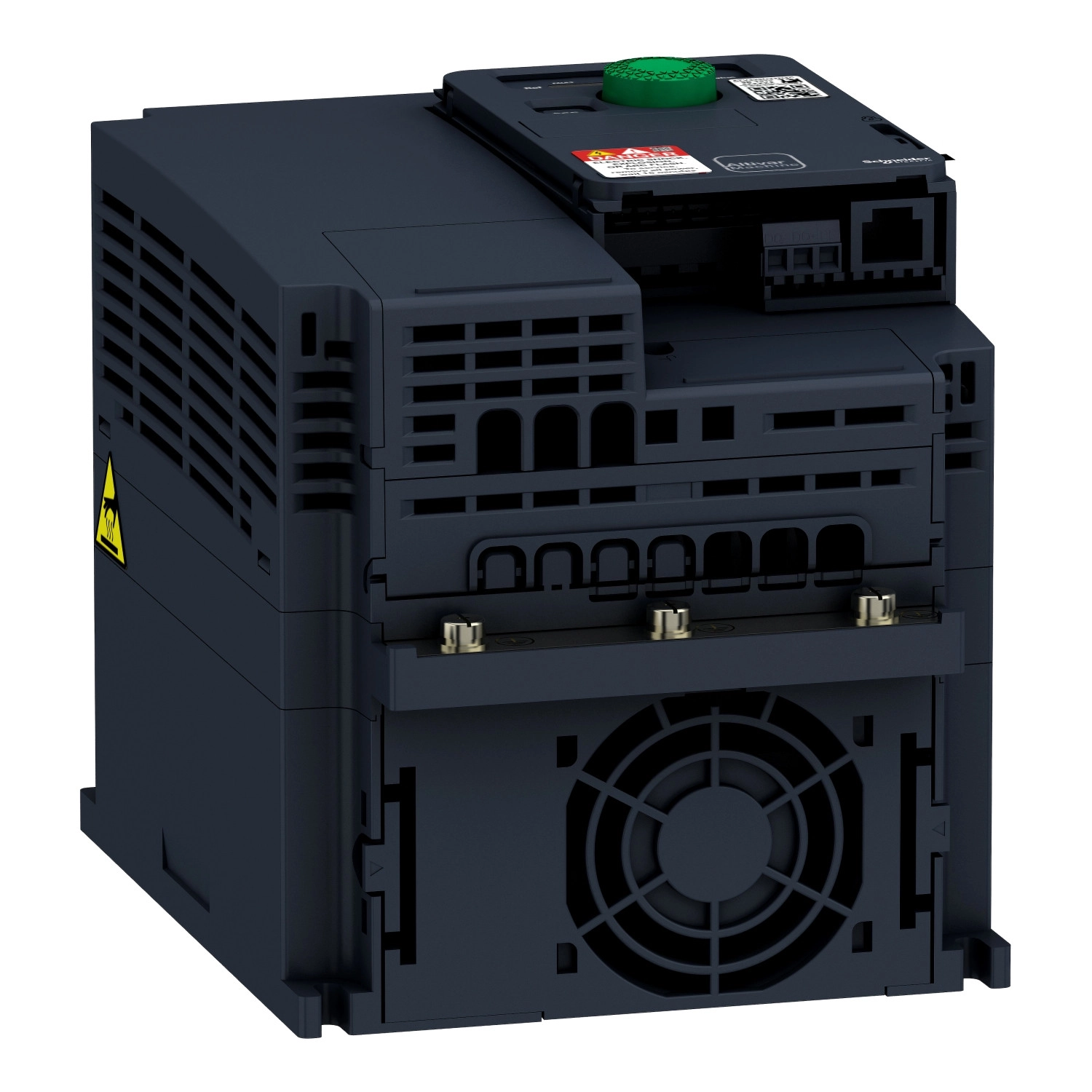

Az Altivar Machine ATV320 típusú változtatható fordulatszámú frekvenciaváltó a Schneider Electric kiemelkedő megoldása a komplex gépek vezérlésére. Az ATV320U30N4C modell egy 3kW teljesítményű, kompakt kivitelű eszköz, amely 380-500V közötti háromfázisú tápellátással működik. Ez a standard verziójú készülék falra szerelhető és számos kommunikációs protokollt támogat.
Az eszköz alapértelmezetten Modbus soros és CANopen kommunikációs porttal rendelkezik, de opcionálisan kiegészíthető különböző kommunikációs modulokkal, mint például CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet. A névleges kimeneti áram 7,1A, IP20 védettségi fokozattal rendelkezik és beépített Class C2 EMC szűrővel van ellátva. A frekvenciaváltó rendkívül sokoldalú, hiszen négykvadránsos működésre képes, amely lehetővé teszi mind az aszinkron, mind a szinkronmotoros alkalmazások tökéletes vezérlését.
A készülék 7 diszkrét bemenettel rendelkezik, beleértve az STO (Safe Torque Off - biztonságos nyomatékkikapcsolás) funkciót támogató bemenetet is, amely 24V DC feszültségen 1,5 kOhm impedanciával működik. A DI1-DI6 logikai bemenetek 24V DC (max. 30V) jeleket fogadnak, a DI5 pedig impulzus bemenetként is programozható 0-30 kHz tartományban. A diszkrét kimenetek száma 3, amelyek nyitott kollektoros típusúak és 0-1 kHz frekvenciájú, 30V DC, 100 mA jeleket képesek kezelni. Az analóg bemenetek száma szintén 3: az AI1 0-10V DC feszültséget fogad 30 kOhm impedanciával, 10 bites felbontással; az AI2 bipoláris differenciál feszültségbemenet ±10V DC tartományban; az AI3 pedig 0-20 mA (vagy 4-20 mA, illetve egyéb konfigurálható) áramjeleket fogad 250 Ohm impedanciával. Az eszköz továbbá 1 analóg kimenettel is rendelkezik.
A relékimenetek rendkívül sokoldalúak: a készülék R1A, R1B, R1C, R2A és R2C konfigurálható relé kimenetekkel rendelkezik, amelyek 100 000 ciklusos elektromos élettartamot biztosítanak. A maximális kapcsolási áram rezisztív terhelésnél (cos φ = 1) az R1A, R1B, R1C esetében 3A 250V AC vagy 30V DC mellett, míg az R2A, R2C esetében 5A 250V AC vagy 30V DC mellett. Induktív terhelésnél (cos φ = 0,4 és L/R = 7 ms) valamennyi relékimenet 2A 250V AC vagy 30V DC kapcsolási áramot biztosít. A minimális kapcsolási áram 5mA 24V DC feszültségnél.
Az ATV320U30N4C kiemelkedő motorvezérlési funkciókat kínál. Aszinkron motoroknál támogatja a feszültség/frekvencia arányt (5 vagy 2 pontos), a szenzor nélküli fluxusvektoros vezérlést (standard és energiatakarékos változatban is), valamint az energiatakarékos kvadratikus U/f vezérlést. Szinkronmotorok esetében pedig szenzor nélküli vektoros vezérlést biztosít. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A névleges kapcsolási frekvencia 4 kHz. Az eszköz fékezési funkciói között megtalálható az egyenáramú injektálással történő megállítás, valamint beépített fékszaggatóval is rendelkezik.
Schneider Electric Altivar Machine 320 - ATV320U30N4C - frekvenciaváltó, 3kW, 3f, 400VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható fordulatszámú frekvenciaváltó
Specifikus alkalmazás: Komplex gépek
Változat: Standard verzió
Kivitel: Kompakt
Szerelési mód: Falra szerelhető
Kommunikációs protokoll: Modbus soros, CANopen
Opciós kártya: Kommunikációs modul (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Elektromos jellemzők
Névleges tápfeszültség: 380...500 V (-15...+10%)
Névleges kimeneti áram: 7,1 A
Motorteljesítmény: 3,0 kW nehéz üzemmódban
EMC szűrő: Beépített Class C2 EMC szűrő
IP védettségi fokozat: IP20
Bemenetek/kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusa: STO biztonságos nyomatékkikapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, max. 30 V), DI5 programozható impulzus bemenet (0…30 kHz)
Diszkrét bemenet logika: Pozitív logika (source), Negatív logika (sink)
Diszkrét kimenetek száma: 3
Diszkrét kimenet típusa: Nyitott kollektoros (DQ+, DQ-) 0…1 kHz, 30 V DC, 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1 feszültség: 0...10 V DC (30 kOhm, 10 bit), AI2 bipoláris differenciál: +/- 10 V DC (30 kOhm, 10 bit), AI3 áram: 0...20 mA (vagy 4-20 mA, konfigurálható, 250 Ohm, 10 bit)
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram: 0...20 mA (800 Ohm, 10 bit) vagy feszültség: 0...10 V DC (470 Ohm, 10 bit)
Relékimenetek
Relékimenet típusa: Konfigurálható relé logika (R1A/R1B/R1C/R2A/R2C), 100000 ciklus élettartam
Max. kapcsolási áram: Rezisztív terhelés (cos φ = 1): R1A/B/C: 3A @ 250VAC/30VDC, R2A/C: 5A @ 250VAC/30VDC, Induktív terhelés: 2A @ 250VAC/30VDC
Motorvezérlés
Aszinkron motorvezérlési profil: Feszültség/frekvencia arány (5 vagy 2 pontos), Szenzor nélküli fluxusvektoros vezérlés, Energiatakarékos kvadratikus U/f vezérlés
Szinkronmotor vezérlési profil: Szenzor nélküli vektoros vezérlés
Max. kimeneti frekvencia: 0,599 kHz
Kapcsolási frekvencia: 2...16 kHz állítható (4...16 kHz terheléscsökkentéssel)
Névleges kapcsolási frekvencia: 4 kHz
Fékezés
Megállítási mód: Egyenáramú injektálással
Beépített fékszaggató: Igen
Áramadatok
Hálózati áram: 11,1 A 380 V-nál (nehéz üzemmód), 8,4 A 500 V-nál (nehéz üzemmód)
Maximális bemeneti áram: 11,1 A
Maximális kimeneti feszültség: 500 V
Látszólagos teljesítmény: 7,3 kVA 500 V-nál (nehéz üzemmód)
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Méretek
Szélesség: 140 mm
Magasság: 184,0 mm
Mélység: 158,0 mm
