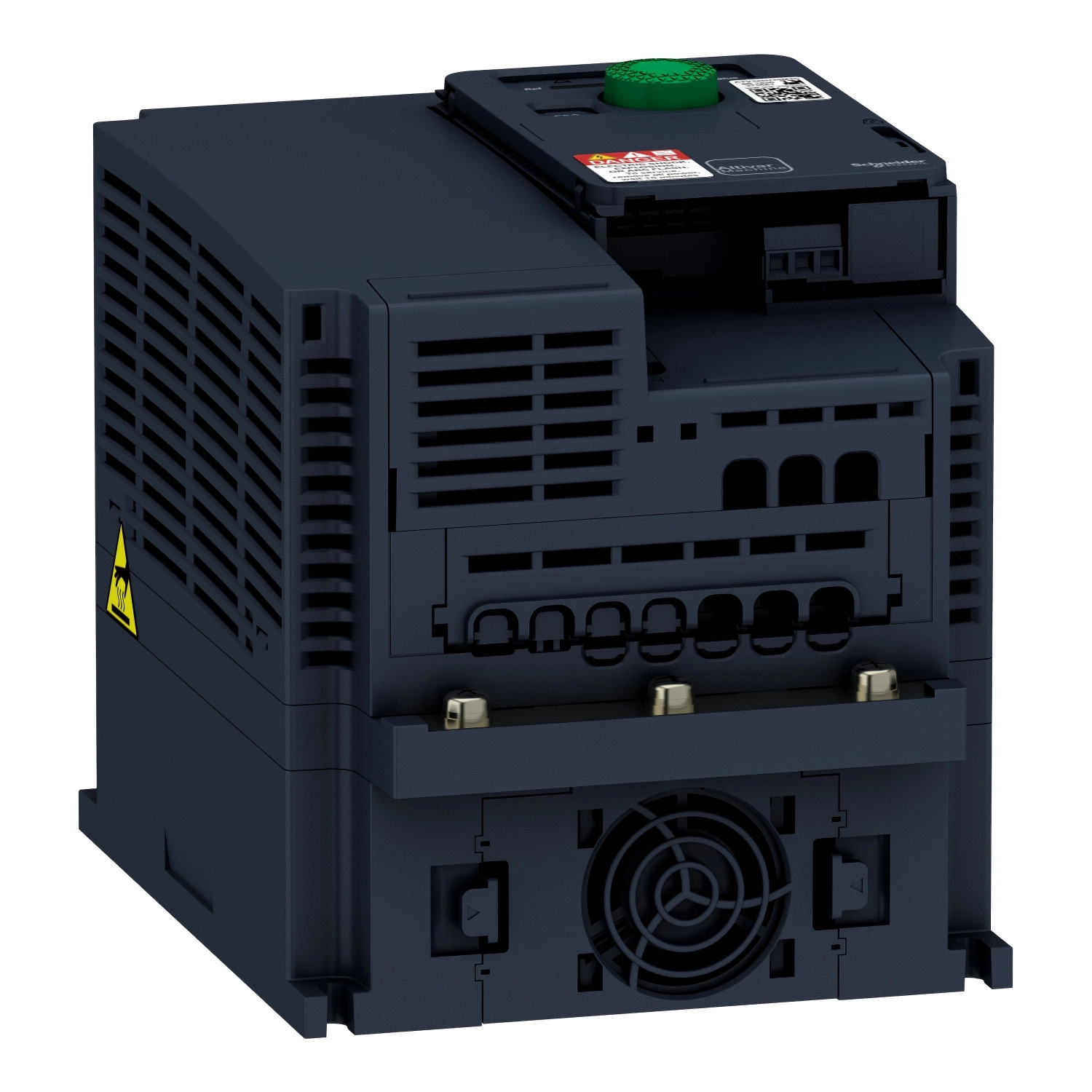

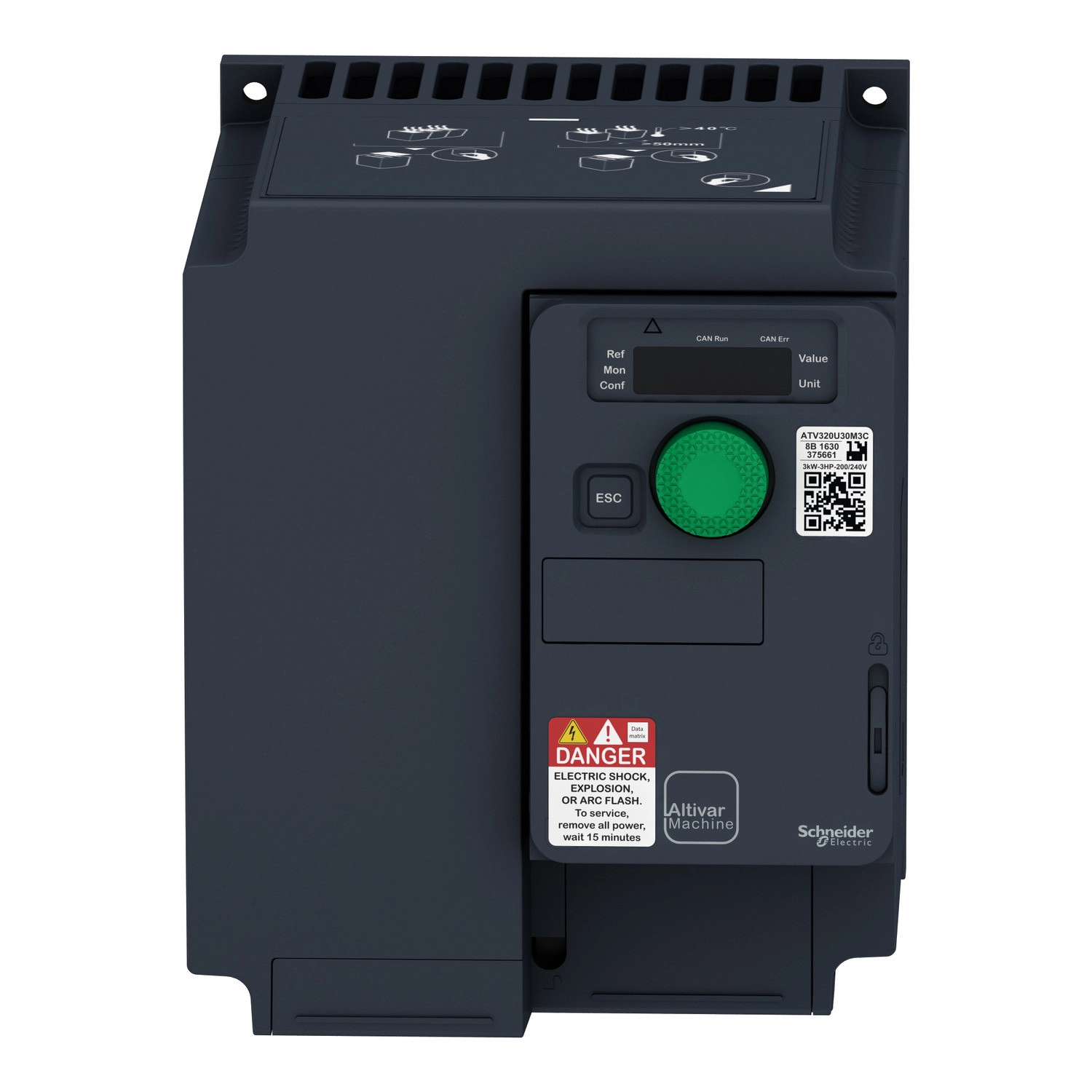

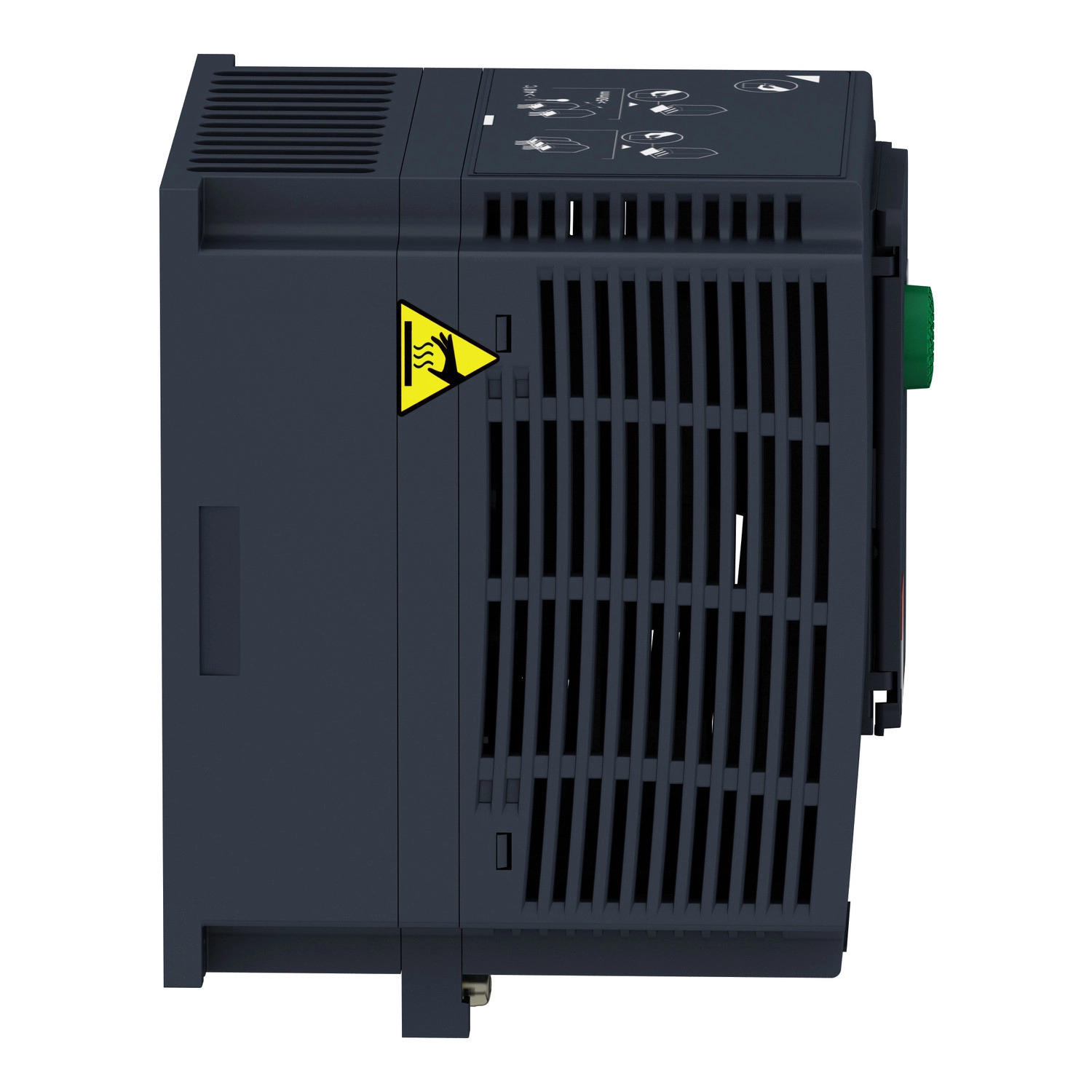

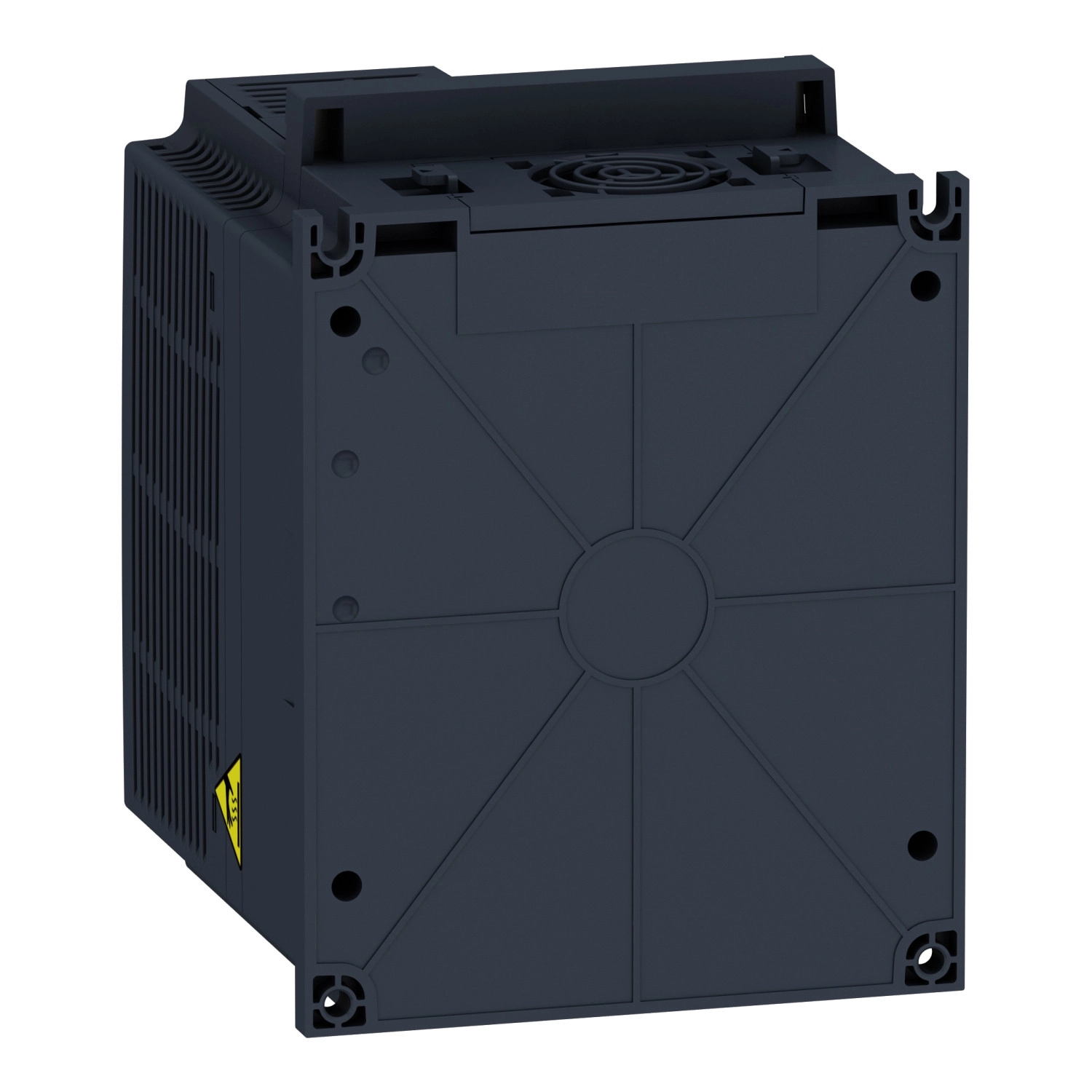

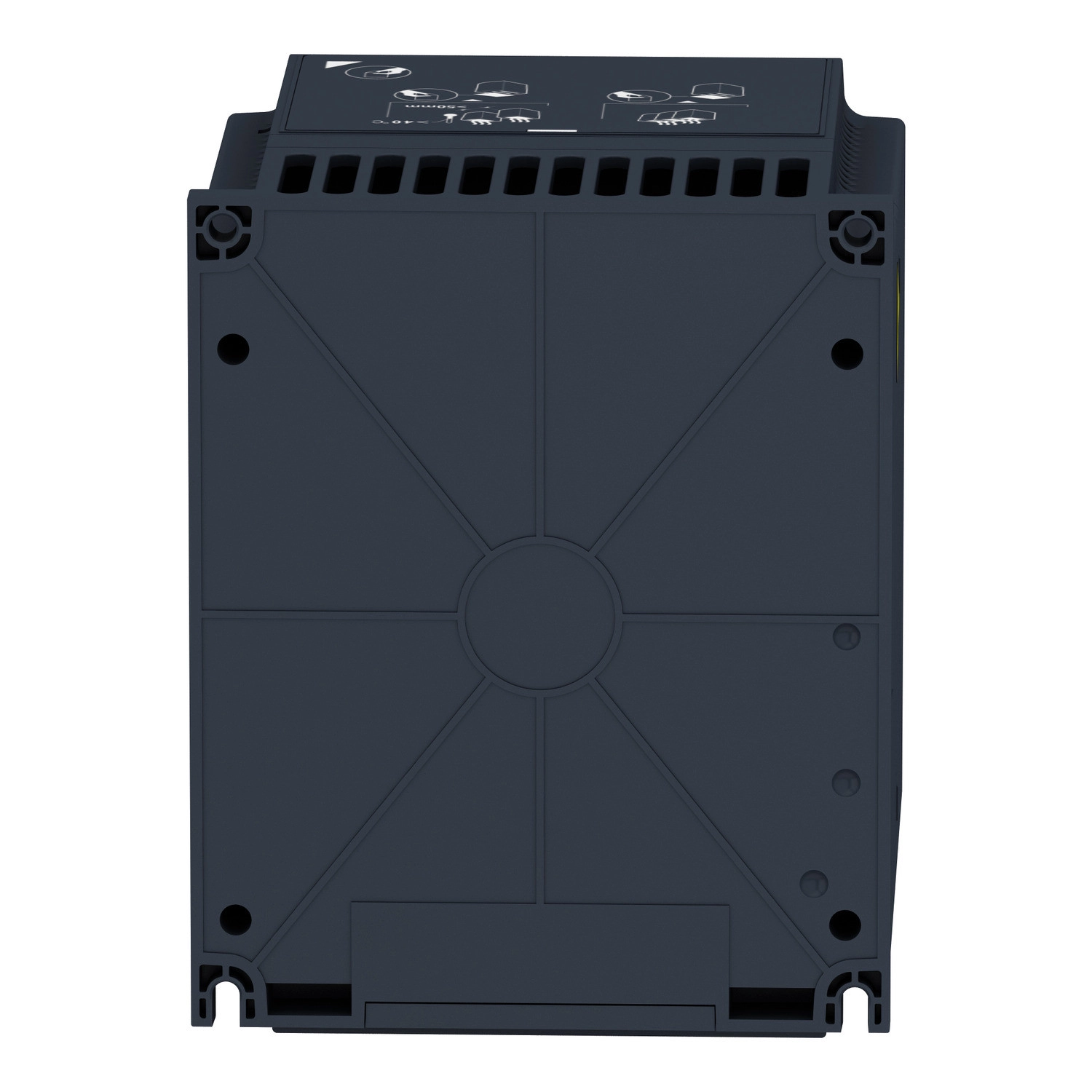

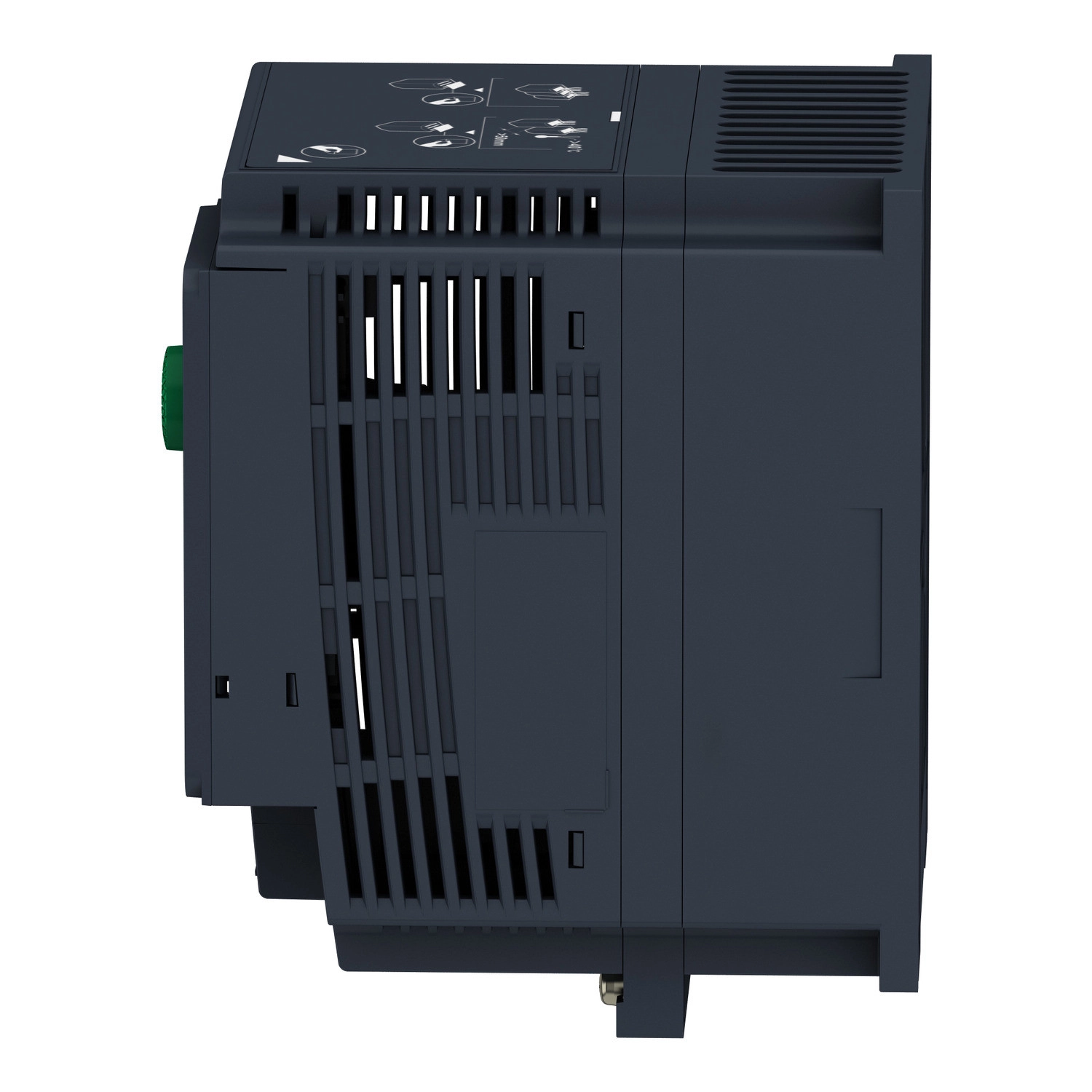

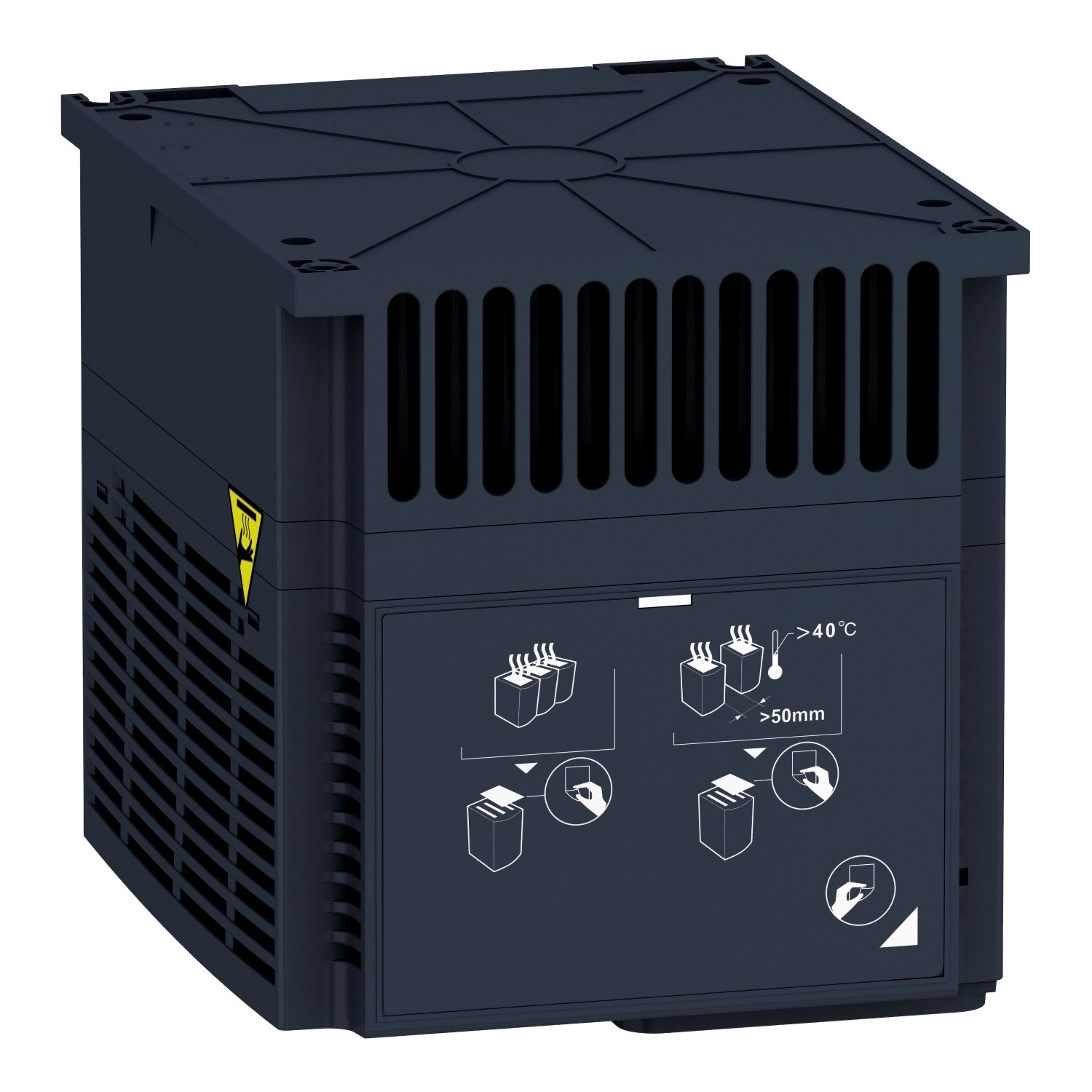

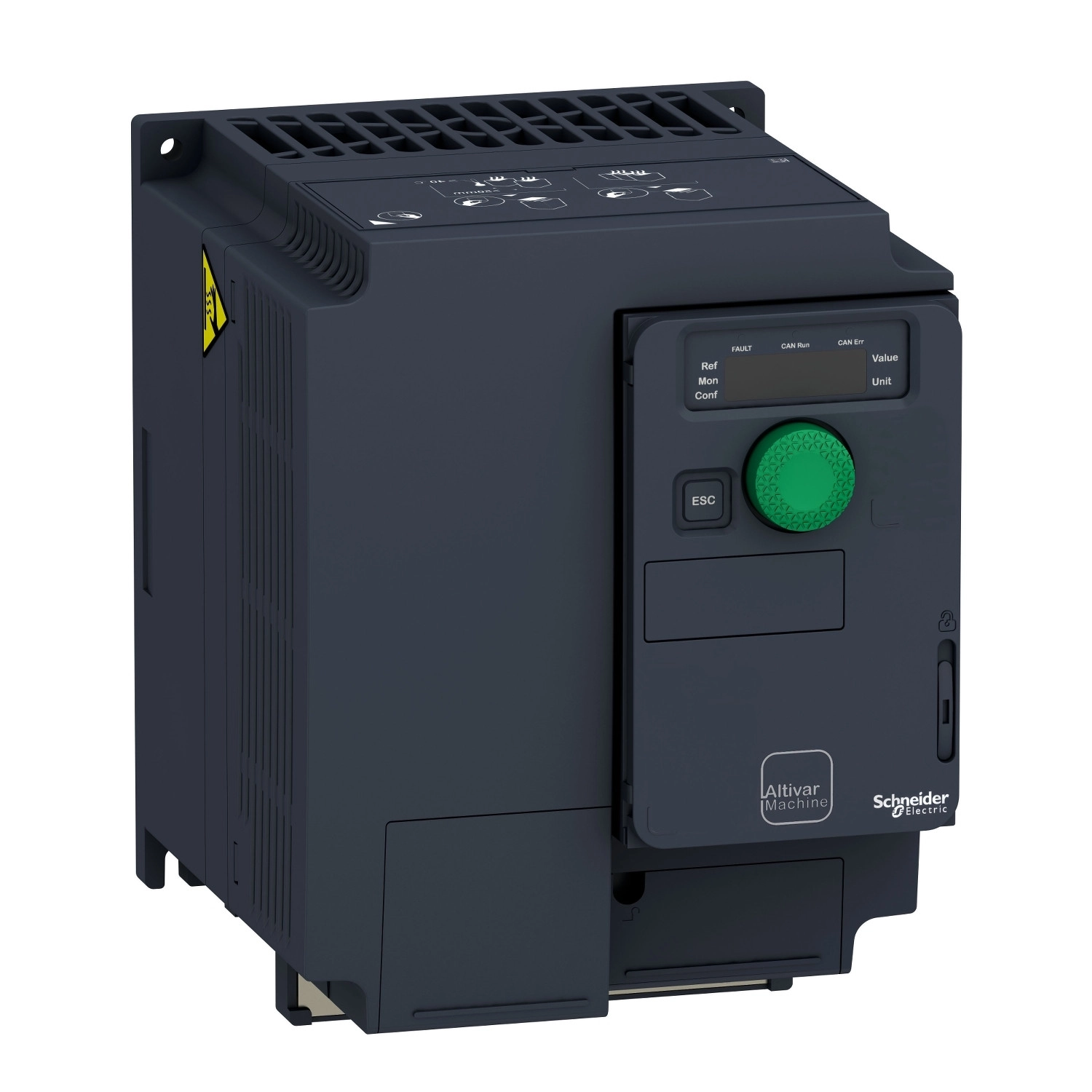

Schneider Electric Altivar Machine 320 - ATV320U40M3C - frekvenciaváltó, 4kW, 3f, 230VAC, Modbus/CANopen, IP20, kompakt kivitel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A frekvenciaváltó 200-240 V között működik, háromfázisú táplálással, 17,5 A névleges kimeneti árammal. Terheléstől függően 17,0 A bázisterhelési áramot biztosít nagy túlterhelés esetén is, így tökéletesen megfelel olyan alkalmazásokhoz, ahol gyakori a hirtelen terhelésváltozás. A készülék bemeneti árama 23,8 A 200 V-on, illetve 19,9 A 240 V-on nehéz üzemben, maximális látszólagos teljesítménye pedig 8,3 kVA 240 V-on. Az ATV320U40M3C ipari környezetben is megbízhatóan működik IP20 védettségének köszönhetően.
A kommunikációs lehetőségek terén az ATV320U40M3C rendkívül rugalmas: alapkiépítésben Modbus soros és CANopen protokollokat támogat, de opcionálisan bővíthető számos kommunikációs modullal, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet. Ez a sokoldalúság lehetővé teszi, hogy a frekvenciaváltó könnyen integrálható legyen különböző ipari hálózatokba és vezérlőrendszerekbe. A készülék 7 digitális bemenettel, 3 digitális kimenettel, 3 analóg bemenettel és 1 analóg kimenettel rendelkezik, ami széles körű vezérlési lehetőségeket biztosít. A digitális bemenetek között megtalálható az STO (Safe Torque Off) biztonsági funkció, valamint a DI1-DI6 logikai bemenetek, amelyek közül a DI5 akár 30 kHz-es impulzus bemenetként is konfigurálható. Az analóg bemenetek között található feszültség- és árambemenetek is, amelyek nagy felbontással (10 bit) rendelkeznek.
Az ATV320U40M3C különleges jellemzője a fejlett motorvezérlési képesség. Mind aszinkron, mind szinkronmotorok vezérlésére alkalmas, különböző vezérlési profilokkal: feszültség/frekvencia arány (2 vagy 5 pontos), fluxusvektoros szabályozás érzékelő nélkül (standard vagy energiatakarékos), valamint energiatakarékos kvadratikus U/f. A maximális kimeneti frekvencia 599 Hz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A készülék 4 kvadráns üzemre képes, ami azt jelenti, hogy a motor mind motorikus, mind generátoros üzemmódban működtethető mindkét forgásirányban. A beépített fékellenállás-vezérlő (brake chopper) pedig hatékony fékezést tesz lehetővé.
A készülék számos biztonsági funkcióval is rendelkezik, mint például az STO (Safe Torque Off), SLS (Safely Limited Speed) és SS1 (Safe Stop 1), amelyek növelik a gép biztonságát és megfelelnek a szigorú biztonsági előírásoknak. Védelmi funkciók széles köre található meg benne: bemeneti fáziskiesés elleni védelem, túláramvédelem a kimeneti fázisok és a föld között, túlmelegedés elleni védelem, rövidzárlat elleni védelem a motorfázisok között, valamint termikus védelem. Ezek a védelmi funkciók megbízható működést biztosítanak még extrém körülmények között is. Az ATV320U40M3C méretei: 140 mm szélesség, 184 mm magasság és 158 mm mélység, súlya pedig mindössze 2,2 kg.
Schneider Electric Altivar Machine 320 - ATV320U40M3C - frekvenciaváltó, 4kW, 3f, 230VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Alkalmazási terület: Komplex gépek
Kivitel: Standard verzió
Formátum: Kompakt
Szerelési mód: Falon rögzíthető
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 17.5 A
Motor teljesítmény: 4.0 kW nehéz üzemmódban
Motor teljesítmény HP-ben: 5 LE
EMC szűrő: Nincs EMC szűrő
IP védettség: IP20
Ki- és bemenetek
Digitális bemenetek száma: 7
Digitális bemenetek típusa: STO biztonságos nyomaték lekapcsolás (24 V DC, impedancia: 1.5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, max. 30 V), DI5 programozható impulzus bemenetként: 0…30 kHz
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusa: Open collector DQ+ és DQ- (0...1 kHz, 30 V DC, 100 mA)
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1 feszültség (0...10 V DC, 30 kOhm, 10 bit), AI2 bipoláris differenciál feszültség (+/- 10 V DC, 30 kOhm, 10 bit), AI3 áram (0...20 mA vagy 4-20 mA, egyéb tartományok konfigurálhatók)
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1 (0...20 mA, 800 Ohm, 10 bit) vagy feszültség AQ1 (0...10 V DC, 470 Ohm, 10 bit)
Relékimenetek
Relékimenet típusa: R1A/R1B/R1C és R2A/R2C konfigurálható relé logika, 100000 ciklus élettartam
Maximális kapcsolási áram: R1 relékimeneten 3 A 250 V AC vagy 30 V DC (ohmos terhelés), R2 relékimeneten 5 A 250 V AC vagy 30 V DC (ohmos terhelés)
Minimális kapcsolási áram: 5 mA 24 V DC
Motorvezérlés
Négynegyedes üzem: Igen
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány 5 pontos, Fluxusvektoros szabályozás érzékelő nélkül, Energiatakarékos kvadratikus U/f, Fluxusvektoros energiatakarékos szabályozás érzékelő nélkül, Feszültség/frekvencia arány 2 pontos
Szinkron motor vezérlési profil: Vektorszabályozás érzékelő nélkül
Maximális kimeneti frekvencia: 0.599 kHz
Gyorsítás és lassítás: Lineáris, U, S, CUS, Rámpaváltás, Gyorsítás/lassítás adaptáció, Gyorsítás/lassítás automatikus leállítás DC injektálással
Motor csúszás kompenzáció: Automatikus terheléstől függetlenül, 0...300% között állítható
Kapcsolási frekvencia: 2...16 kHz állítható (4...16 kHz teljesítménycsökkentéssel)
Névleges kapcsolási frekvencia: 4 kHz
Fékezési mód: DC injektálással
Beépített fékellenállás vezérlő: Van
Elektromos paraméterek
Vonali áram: 23.8 A 200 V-nál, 19.9 A 240 V-nál (nehéz üzem)
Maximális bemeneti áram: 23.8 A
Maximális kimeneti feszültség: 240 V
Látszólagos teljesítmény: 8.3 kVA 240 V-nál (nehéz üzem)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Várható vonali rövidzárási áram: 5 kA
Alapáram nagy túlterhelésnél: 17.0 A
Teljesítményveszteség: Ventilátor: 140 W 200 V-on, 4 kHz kapcsolási frekvenciánál
Biztonsági funkciók
Biztonsági funkciók: SLS (Safely Limited Speed), SS1 (Safe Stop 1), STO (Safe Torque Off)
Védelem típusa
Bemeneti fázisvédelem, Túláramvédelem a kimeneti fázisok és a föld között, Túlmelegedés elleni védelem, Rövidzárlat elleni védelem a motorfázisok között, Termikus védelem
Méretek és súly
Szélesség: 140 mm
Magasság: 184.0 mm
Mélység: 158.0 mm
Nettó súly: 2.2 kg
Átmeneti túlnyomaték: 170...200 % névleges motornyomatékhoz képest
Környezeti paraméterek
Üzemeltetési pozíció: Függőleges +/- 10 fok
Üzemeltetési környezeti osztály: 3C3 és 3S2 osztály (IEC 60721-3-3 szerint)
Maximális gyorsulás ütésre: 150 m/s² 11 ms-nál
Maximális gyorsulás vibrációra: 10 m/s² 13...200 Hz-nél
Maximális kitérés vibrációs terhelésnél: 1.5 mm 2...13 Hz-nél
Megengedett relatív páratartalom: 3K5 osztály EN 60721-3 szerint
Környezeti hőmérséklet működés közben: -10...50 °C teljesítménycsökkentés nélkül, 50...60 °C teljesítménycsökkentéssel
Környezeti hőmérséklet tároláskor: -25...70 °C
Szabványok: IEC 61800-5-1
