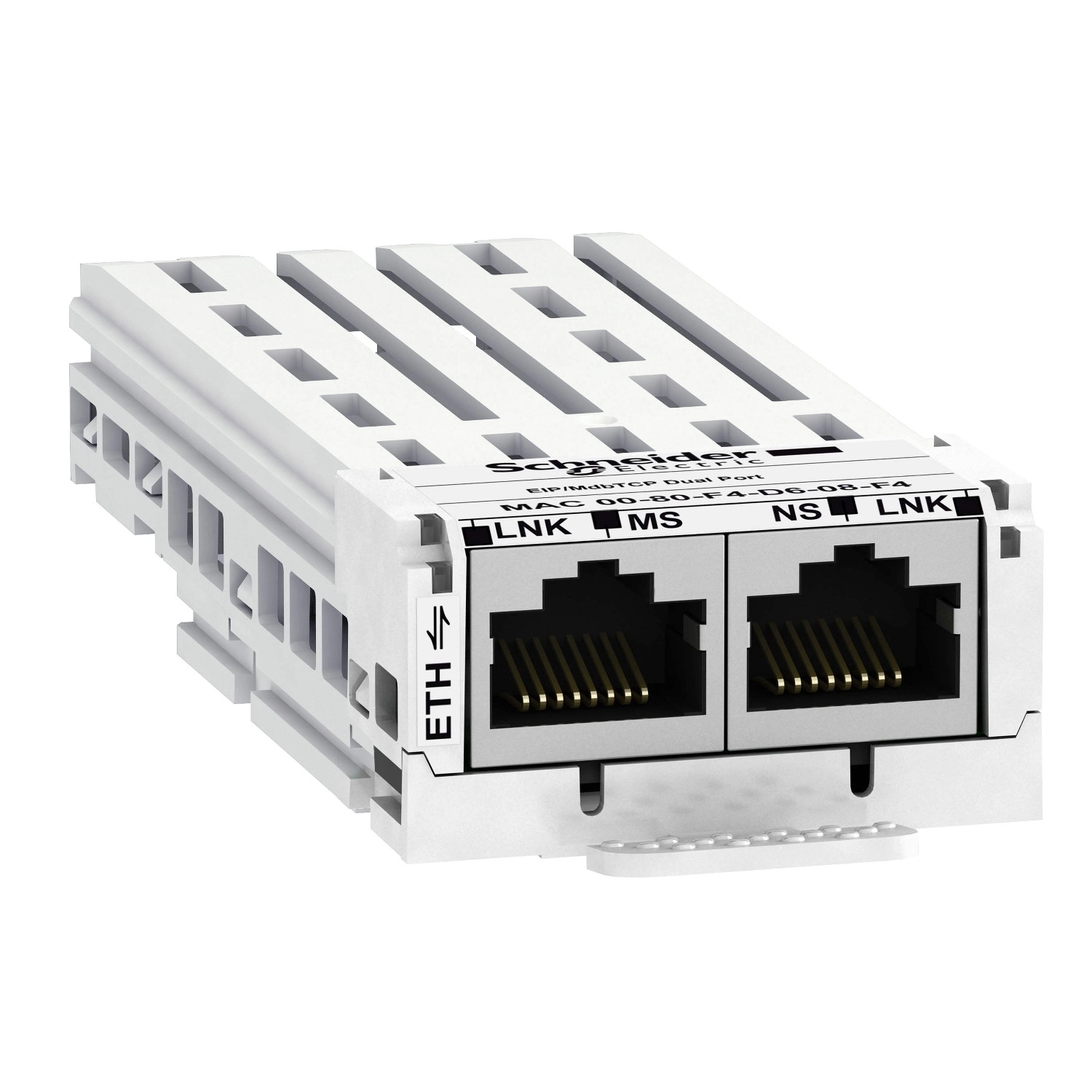

Schneider Electric Altivar Process ATV600 - VW3A3720 - frekvenciaváltó kiegészítő, Kommunikációs modul, Ethernet/IP - Modbus tCP/IP, 2xRJ45, ATV600 frekvenciaváltóhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A VW3A3720 modul két RJ45 csatlakozóval rendelkezik, amelyek lehetővé teszik a daisy chain (láncolható) hálózati topológia kialakítását, ezzel egyszerűsítve a kábelezési igényeket és csökkentve a telepítési költségeket. A modul támogatja a 10/100 Mbps átviteli sebességet, valamint a fél- és teljes duplex működési módokat, így optimális teljesítményt biztosít különböző hálózati körülmények között. Az Auto-MDIX funkció automatikusan érzékeli és beállítja a megfelelő Ethernet kábel konfigurációt, így nincs szükség speciális keresztkábelekre.
A kommunikációs szolgáltatások széles választékát kínálja, beleértve az SNMP agentet, Modbus TCP szervert, EtherNet/IP adaptert, RSTP támogatást, FTP funkcionalitást, valamint az ODVA AC Drive és CiA 402 profilt. A modul 32 paramétert képes kezelni bemenetként és 32 paramétert kimenetként implicit üzenetküldés esetén, ami gazdag adatkommunikációt tesz lehetővé. A beágyazott HTTP szerver révén a modul fejlett webszolgáltatásokat kínál, mint például a frekvenciaváltó konfigurációjának mentése/visszaállítása, frekvenciaváltó beállítása és diagnosztika, energiafelügyelet, testreszabható widgetek (ID, vezérlés, adattáblázat, diagnosztika, grafikonok), firmware frissítés, egyéni nyitóoldal, meghajtó monitor, szivattyú funkció beállítása és felügyelete, valamint Ethernet beállítások és diagnosztika.
A modul állapotának nyomon követésére négy LED szolgál: egy a modul állapotának (MS), egy a hálózati állapotnak (NS), valamint két LED a TX/RX (adás/vétel) jelzésére mindkét portnál. Ezek a jelzőfények segítenek a gyors hibaelhárításban és az üzemállapot ellenőrzésében. A VW3A3720 kommunikációs modul támogatja az IPv6 protokollt, valamint az SNTP időszinkronizációs protokollt, így korszerű hálózati megoldásokat kínál. A termék továbbá rendelkezik ODVA és Achilles level 2 tanúsítvánnyal, ami biztosítja a magas szintű hálózati biztonságot és kompatibilitást az ipari környezetben.
Schneider Electric Altivar Process ATV600 - VW3A3720 - frekvenciaváltó kiegészítő, Kommunikációs modul, Ethernet/IP - Modbus tCP/IP, 2xRJ45, ATV600 frekvenciaváltóhoz műszaki adatok
Általános adatok
Termékcsalád: Altivar
Terméktípus: Kommunikációs modul
Kompatibilitás
Kompatibilis sorozatok: Altivar Process ATV600, Altivar Process Modular
Kommunikációs jellemzők
Kommunikációs protokollok: Modbus TCP, EtherNet/IP
Elektromos csatlakoztatás: 2 db RJ45 csatlakozó (Ethernet IP/Modbus TCP)
Átviteli sebesség: 10/100 Mbps
Adatátviteli mód: Félduplex és teljes duplex
Hálózati topológia: Daisy chain (láncolható)
Kommunikációs hálózat típusa: IPv6 (internet protocol)
Időszinkronizációs protokoll: SNTP
Kommunikációs szolgáltatások
SNMP agent Ethernet IP-hez
Modbus TCP szerver Ethernet IP/Modbus TCP-hez
Ethernet/IP adapter Ethernet IP-hez
RSTP támogatás Ethernet IP-hez
FTP Ethernet IP-hez
ODVA AC meghajtó és CiA 402 profil Ethernet IP/Modbus TCP-hez
Auto-MDIX Ethernet IP/Modbus TCP-hez
32 paraméter BE - 32 paraméter KI implicit üzenetküldés Ethernet IP/Modbus TCP-hez
FDR Ethernet IP/Modbus TCP-hez
Webszerver funkciók
Webszerver típusa: Beágyazott HTTP szerver
Webszolgáltatások:
Frekvenciaváltó konfiguráció mentése/visszaállítása
Frekvenciaváltó beállítás és diagnosztika
Energiafelügyelet
Widgetek (ID, vezérlés, adattáblázat, diagnosztika, grafikonok)
Firmware frissítés
Testreszabható kezdőlap
Meghajtó figyelés
Szivattyú funkció beállítása és felügyelete
Ethernet beállítás és diagnosztika
Kijelzők
Kijelző típus:
1 LED MS-hez (Modul állapot)
1 LED NS-hez (Hálózat állapot)
1 LED TX/RX-hez (Adás/vétel 1. port)
1 LED TX/RX-hez (Adás/vétel 2. port)
Busz profil
CIP AC Drive
CiA 402
Tanúsítványok
ODVA
Achilles: level 2
Fizikai jellemzők
Nettó tömeg: 0,2 kg
