Schneider Electric Altivar Process ATV600 - VW3A3725 - frekvenciaváltó kiegészítő, Kommunikációs modul, bACnet, 5p sorkapocs, ATV600 frekvenciaváltóhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

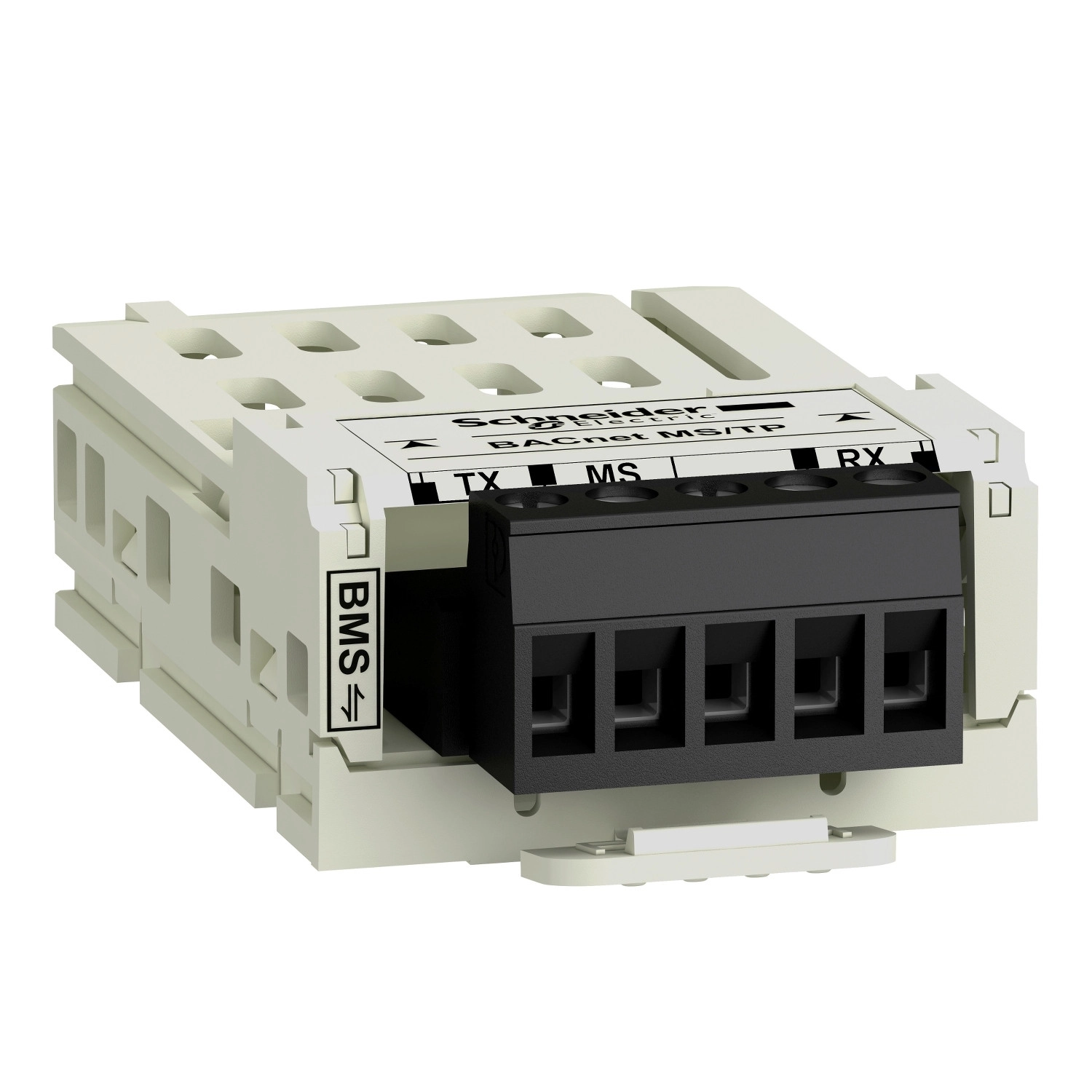

A VW3A3725 modul 5 tűs, eltávolítható sorkapocs csatlakozóval rendelkezik, amely megkönnyíti a telepítést és a karbantartást. Az RS485 alapú hálózati kommunikációt támogatja, és négy különböző átviteli sebességet kínál: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s és 76,8 kbit/s. A modul támogatja az AV, BV, MSV szolgáltatásokat a BACnet MS/TP protokollon keresztül, valamint a COV (Change of Value) értesítéseket is, ami lehetővé teszi a hatékony és valós idejű adatcserét a rendszer különböző komponensei között. A kommunikációs adatátvitelt két sodort érpár biztosítja.
A modult négy LED-del szerelték fel a könnyű állapotfigyelés érdekében: egy LED jelzi a hibákat, egy az adatátviteli aktivitást, egy a fogadási aktivitást (RX), és egy a modul állapotát. Ezek a vizuális visszajelzések segítik a gyors hibaelhárítást és a rendszer működésének ellenőrzését. Az IP20 védettségi fokozatnak köszönhetően a modul védve van az ujjak és hasonló méretű tárgyak behatolása ellen, bár nem vízálló, így száraz, beltéri környezetben való használatra tervezték.
A Schneider Electric VW3A3725 modul rendkívül robusztus kialakítású, és széles működési hőmérséklet-tartománnyal rendelkezik (-20 °C és +65 °C között), ami lehetővé teszi a használatát különböző környezeti feltételek mellett. A tárolási hőmérséklet-tartomány -25 °C-tól +70 °C-ig terjed. A modul 5-95% közötti relatív páratartalom mellett működőképes, feltéve, hogy nincs kondenzáció. Üzemeltetési magassága 0-2000 méter közötti, míg tárolási magassága elérheti a 3048 métert is. A készülék kiváló rezgés- és ütésállósággal rendelkezik: 1,5 mm (f = 3-13 Hz), 1 mm (f = 13-23 Hz), és 2 gn (f = 13-150 Hz) rezgésállóságot, valamint 15 gn 11 ms-os ütésállóságot biztosít.
Elektromágneses összeférhetőség szempontjából a modul megfelel az IEC 61000-6-1 EMC immunitási szabványnak, valamint az IEC 60730-1 szerinti 2. szintű EMC immunitásnak. További megfelelőségei közé tartozik az IEC 61000-4-2 szerinti 3B szintű elektrosztatikus kisülés, az IEC 61000-4-3 szerinti 3A szintű sugárzott RF mezők, az IEC 61000-4-4 szerinti 4B szintű elektromos gyors tranziens/burst immunitási teszt, az IEC 61000-4-5 szerinti 3. szintű túlfeszültség-immunitási teszt, és az IEC 61000-4-6 szerinti 3A szintű vezetett RF zavarok. A VW3A3725 rendelkezik BTL, CSA, UL 508 és UL 873 tanúsítványokkal, ami igazolja, hogy megfelel a szigorú biztonsági és teljesítményi követelményeknek.
Schneider Electric Altivar Process ATV600 - VW3A3725 - frekvenciaváltó kiegészítő, Kommunikációs modul, bACnet, 5p sorkapocs, ATV600 frekvenciaváltóhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar
Termék típus: Kommunikációs modul
Termékkód: VW3A3725
Kompatibilitás
Termékkompatibilitás: ATV600
Kompatibilis sorozatok: Altivar Process Modular, Altivar Process ATV600
Kommunikációs jellemzők
Kommunikációs port protokoll: BACnet MS/TP
Elektromos csatlakozás: Csavaros sorkapocs, 5 tűs eltávolítható sorkapocs, BACnet MS/TP
Átviteli sebesség: 9.6, 19.2, 38.4, 76.8 kbit/s
Kommunikációs szolgáltatások: AV, BV, MSV a BACnet MS/TP protokollhoz, COV értesítés
Kommunikációs hálózat típusa: RS485
Átviteli közeg: 2 sodort érpár
Kijelzési jellemzők
Kijelző típusa: 1 LED hibajelzéshez, 1 LED adatátviteli aktivitáshoz, 1 LED fogadási aktivitáshoz (RX), 1 LED modul állapothoz
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -20...65 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3048 m
Mechanikai jellemzők
Rezgésállóság: 1.5 mm (f = 3...13 Hz), 1 mm (f = 13...23 Hz), 2 gn (f = 13...150 Hz)
Ütésállóság: 15 gn 11 ms-ig
Elektromágneses összeférhetőség
EMC védettség: IEC 61000-6-1 szabványnak megfelelő
EMC védettségi szint 2: IEC 60730-1 szabványnak megfelelő
Elektrosztatikus kisülés: 3B szint, IEC 61000-4-2 szabványnak megfelelő
Sugárzott RF mezők: 3A szint, IEC 61000-4-3 szabványnak megfelelő
Elektromos gyors tranziens/burst immunitási teszt: 4B szint, IEC 61000-4-4 szabványnak megfelelő
Túlfeszültség-immunitási teszt: 3. szint, IEC 61000-4-5 szabványnak megfelelő
Vezetett RF zavarok: 3A szint, IEC 61000-4-6 szabványnak megfelelő
Vezetett EMC: 2. szint, IEC 60730-1 szabványnak megfelelő
Vezetett EMC: IEC 61000-6-3 szabványnak megfelelő
Tanúsítványok
Terméktanúsítványok: BTL, CSA, UL 508, UL 873
IP védettségi fokozat: IP20
