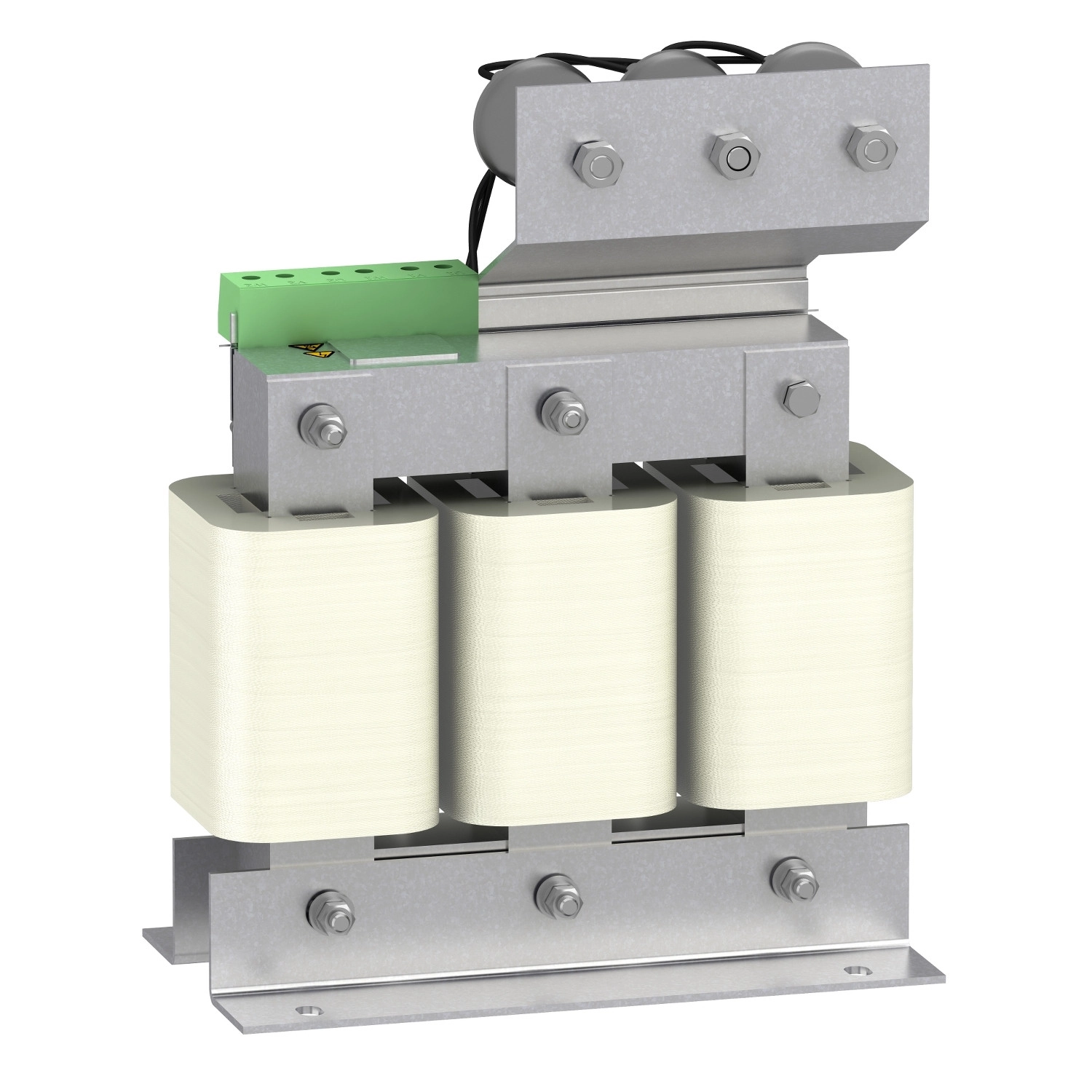

Schneider Electric Altivar Process ATV600 - VW3A5215 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 13A, 600/900 frekvenciaváltóhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A5215 modell maximálisan 13 A névleges árammal rendelkezik, és akár 1,5-szeres névleges áramot is képes kezelni 60 másodpercig. A szűrő 2 kHz kapcsolási frekvenciával működik, és maximális kimeneti frekvenciája 70 Hz. Tervezése lehetővé teszi, hogy akár 690 V AC feszültséggel is működjön, ami rendkívül rugalmassá teszi ipari alkalmazásokban. A termék széles termikus tartománnyal rendelkezik, 170 W hőveszteséget produkál 115 °C-on, biztosítva a megbízható teljesítményt még kihívást jelentő környezetben is.
Ez a szinuszszűrő számos Altivar változtatható frekvenciájú meghajtóval kompatibilis, beleértve az ATV630 és ATV930 fali változatokat, amelyek teljesítménye 2,2 kW-tól 7,5 kW-ig terjed 500-690 V háromfázisú rendszerekben, illetve 3-10 lóerő 600 V háromfázisú rendszerekben. A VW3A5215 IP00 védelmi besorolással rendelkezik, és kiemelkedő ellenállást mutat környezeti hatásokkal szemben. Vibrációálló képessége 1 gn (f= 13-200 Hz) és 1,5 mm csúcstól csúcsig (f= 3-13 Hz) az IEC 60068-2 szabvány szerint, míg ütésállósága 15 gn 11 ms időtartamra az IEC 60068-2-27 szerint. A szűrő széles üzemi hőmérsékleti tartományban használható, -10 és 45 °C között, tárolási hőmérséklete pedig -40 és 65 °C között van. A relatív páratartalommal szemben 0-95% között ellenáll.
A szűrő kialakítása lehetővé teszi a könnyű telepítést és karbantartást. Terminál típusú elektromos csatlakozással rendelkezik, nettó súlya 13,5 kg. A megfelelő telepítéshez a szerelési rajzok pontos méreteket biztosítanak, mind metrikus (mm), mind angolszász (hüvelyk) mértékegységekben. A termék méretei mm-ben: 180 (a) x 290 (b) x 160 (c), rögzítési méretei G=180 mm és H=101 mm, 8 x 12 mm-es furatokkal. A megfelelő telepítés érdekében minden irányban legalább 150 mm-es (5,91 hüvelyk) távolságot kell biztosítani. A szerelési rajzok és kapcsolási sémák egyértelmű útmutatást adnak a termék optimális elhelyezéséhez és bekötéséhez, ahol a hajtás (1) és a szűrő (2) közötti kapcsolatot részletesen bemutatják. A VW3A5215 szinuszszűrő UL 508 szabványnak megfelelően lett tervezve, biztosítva a nemzetközi minőségi és biztonsági előírásoknak való megfelelést. Tengerszint feletti 1000 méterig áramerősség-csökkentés nélkül használható, 1000-3000 méter között pedig 100 méterenként 1% áramerősség-csökkentést kell alkalmazni.
Schneider Electric Altivar Process ATV600 - VW3A5215 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 13A, 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék típusa: Szinuszfilter
Kompatibilitás: Altivar Process ATV600, Altivar Process ATV900
Specifikus alkalmazás: Kimeneti szűrő
Névleges áramerősség: 13 A
Hőveszteség: 170 W, 115 °C
Termék kompatibilitás
ATV630 fali frekvenciaváltó - 2.2 kW, 500...690 V háromfázisú
ATV630 fali frekvenciaváltó - 3 kW, 500...690 V háromfázisú
ATV630 fali frekvenciaváltó - 4 kW, 500...690 V háromfázisú
ATV630 fali frekvenciaváltó - 5.5 kW, 500...690 V háromfázisú
ATV630 fali frekvenciaváltó - 7.5 kW, 500...690 V háromfázisú
ATV930 fali frekvenciaváltó - 2.2 kW, 500...690 V háromfázisú
ATV930 fali frekvenciaváltó - 3 kW, 500...690 V háromfázisú
ATV930 fali frekvenciaváltó - 4 kW, 500...690 V háromfázisú
ATV930 fali frekvenciaváltó - 5.5 kW, 500...690 V háromfázisú
ATV930 fali frekvenciaváltó - 7.5 kW, 500...690 V háromfázisú
ATV630 fali frekvenciaváltó, 3 hp, 600 V háromfázisú
ATV630 fali frekvenciaváltó, 5 hp, 600 V háromfázisú
ATV630 fali frekvenciaváltó, 7.5 hp, 600 V háromfázisú
ATV630 fali frekvenciaváltó, 10 hp, 600 V háromfázisú
ATV930 fali frekvenciaváltó, 3 hp, 600 V háromfázisú
ATV930 fali frekvenciaváltó, 5 hp, 600 V háromfázisú
ATV930 fali frekvenciaváltó, 7.5 hp, 600 V háromfázisú
ATV930 fali frekvenciaváltó, 10 hp, 600 V háromfázisú
Elektromos jellemzők
Kapcsolási frekvencia: 2 kHz
Maximum kimeneti frekvencia: 70 Hz
Maximum megengedett feszültség: 690 V AC
Kiegészítő információk
Elektromos csatlakozás: Terminál
Max. áram: 1.5 x névleges áram (időtartam = 60 s)
Nettó súly: 13.5 kg
Környezeti jellemzők
IP védettségi fokozat: IP00
Szennyezési fokozat: 2 az EN 50178 szerint
Vibrációállóság: 1 gn (f= 13...200 Hz) az IEC 60068-2 szerint
Vibrációállóság: 1.5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 0...95 %
Környezeti üzemi hőmérséklet: -10...45 °C
Tárolási hőmérséklet: -40...65 °C
Üzemi magasság: <= 1000 m áramerősség-csökkentés nélkül
Üzemi magasság: 1000...3000 m 100 méterenként 1% áramerősség-csökkentéssel
Szabványok
UL 508
Méretek
Méretek (mm): a=180, b=290, c=160, G=180, H=101, 4Ø=8 x 12
Méretek (hüvelyk): a=7.08, b=11.42, c=6.30, G=7.09, H=3.98, 4Ø=0.31 x 0.47
