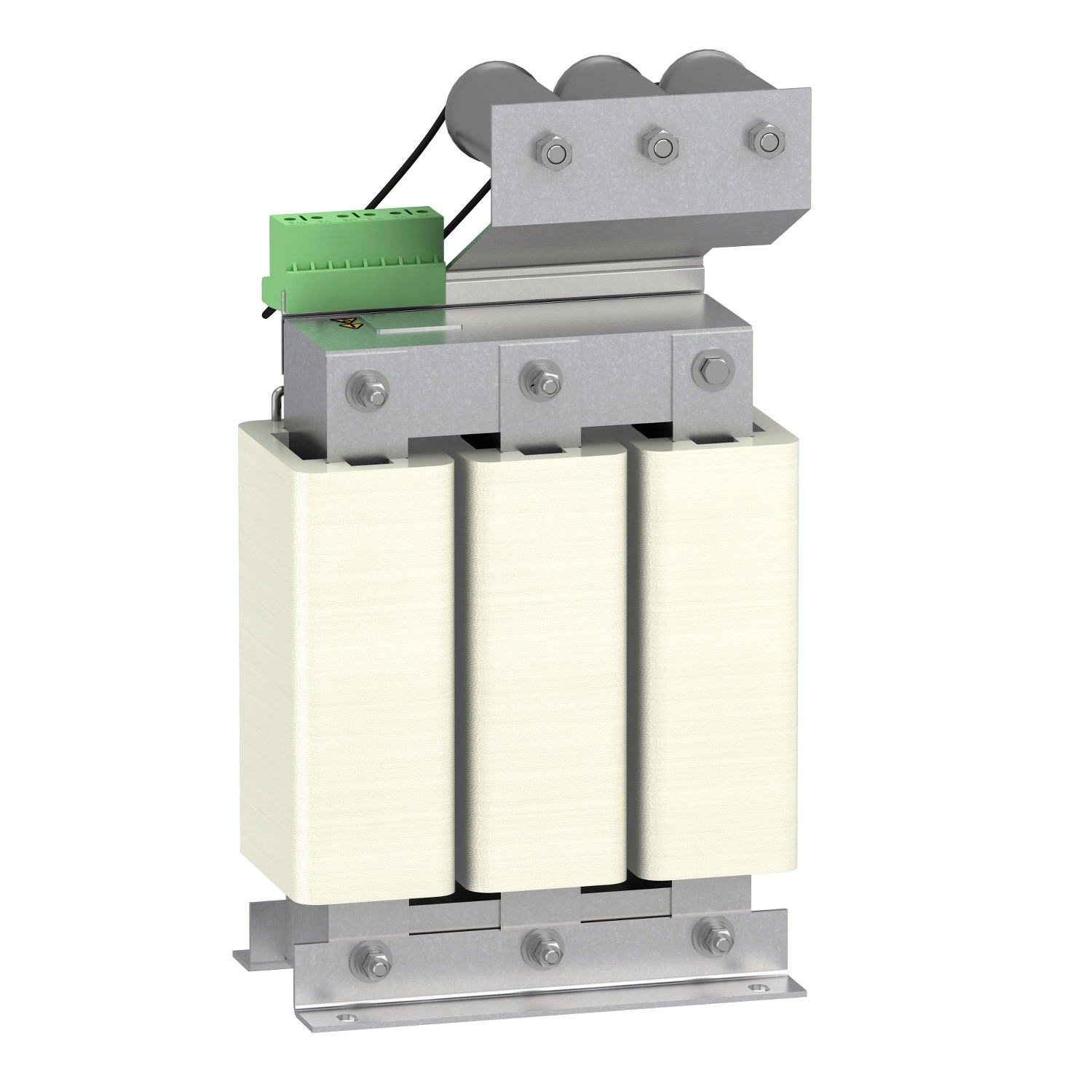

Schneider Electric Altivar Process ATV600 - VW3A5216 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 28A, 600/900 frekvenciaváltóhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A5216 szinuszszűrő hatékonyan csökkenti a motor tekercseire ható feszültségcsúcsokat, minimalizálja a motor által kibocsátott elektromágneses interferenciát (EMI), és jelentősen csillapítja a kábeleken terjedő nagyfrekvenciás zavarokat. A termék maximális 690 V AC feszültségig használható, ami rendkívül rugalmassá teszi az ipari alkalmazásokban. A szűrő 2 kHz kapcsolási frekvenciával működik és maximum 70 Hz kimeneti frekvenciát támogat, így széles körben alkalmazható különböző motorvezérlési feladatokban.
Technikai szempontból a VW3A5216 termikus vesztesége 280 W 115 °C hőmérsékleten. A készülék kivételes túlterhelhetőséggel rendelkezik, a névleges áram 1,5-szeresét is képes elviselni 60 másodpercig. Kompatibilis számos ATV630 és ATV930 típusú változtatható sebességű meghajtóval, köztük a 11 kW-tól 22 kW-ig terjedő 500...690 V-os háromfázisú modellek, valamint az amerikai szabvány szerinti 15 hp-től 30 hp-ig terjedő 600 V-os háromfázisú változatok. A szinuszszűrő telepítése egyszerű, terminál csatlakozással rendelkezik, és 25,4 kg nettó tömegével kellően robusztus az ipari környezetekhez.
A termék kiváló környezeti ellenállóképességgel rendelkezik. Az IP00 védettségi fokozat mellett, a VW3A5216 széles üzemi hőmérséklet-tartományban (-10...45 °C) használható, és ellenáll a szigorú ipari környezeti hatásoknak is. A szűrő rezgésállósága megfelel az IEC 60068-2 szabványnak (1 gn 13-200 Hz frekvenciatartományban és 1,5 mm csúcstól csúcsig 3-13 Hz tartományban), ütésállósága pedig 15 gn 11 ms időtartamig az IEC 60068-2-27 szerint. Az eszköz 0-95% relatív páratartalom mellett üzemeltethető, és akár 3000 m tengerszint feletti magasságig használható (1000 m felett 100 méterenként 1% áramerősség-csökkentéssel). A VW3A5216 méretei kompaktak: 175 x 375 x 165 mm, valamint megfelel az UL 508 szabvány előírásainak, biztosítva a megbízható és biztonságos működést ipari környezetben.
Schneider Electric Altivar Process ATV600 - VW3A5216 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 28A, 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típusa: Szinuszszűrő
Kompatibilitási tartomány: Altivar Process ATV900, Altivar Process ATV600
Termék specifikus alkalmazás: Kimeneti szűrő
Névleges áram [In]: 28 A
Hőveszteség: 280 W, 115 °C
Kompatibilis termékek
ATV630 változtatható sebességű meghajtó fali kivitel - 11 kW, 500...690 V háromfázisú
ATV630 változtatható sebességű meghajtó fali kivitel - 15 kW, 500...690 V háromfázisú
ATV630 változtatható sebességű meghajtó fali kivitel - 18.5 kW, 500...690 V háromfázisú
ATV630 változtatható sebességű meghajtó fali kivitel - 22 kW, 500...690 V háromfázisú
ATV930 változtatható sebességű meghajtó fali kivitel - 11 kW, 500...690 V háromfázisú
ATV930 változtatható sebességű meghajtó fali kivitel - 15 kW, 500...690 V háromfázisú
ATV930 változtatható sebességű meghajtó fali kivitel - 18.5 kW, 500...690 V háromfázisú
ATV930 változtatható sebességű meghajtó fali kivitel - 22 kW, 500...690 V háromfázisú
ATV630 változtatható sebességű meghajtó fali kivitel, 15 hp, 600 V háromfázisú
ATV630 változtatható sebességű meghajtó fali kivitel, 20 hp, 600 V háromfázisú
ATV630 változtatható sebességű meghajtó fali kivitel, 25 hp, 600 V háromfázisú
ATV630 változtatható sebességű meghajtó fali kivitel, 30 hp, 600 V háromfázisú
ATV930 változtatható sebességű meghajtó fali kivitel, 15 hp, 600 V háromfázisú
ATV930 változtatható sebességű meghajtó fali kivitel, 20 hp, 600 V háromfázisú
ATV930 változtatható sebességű meghajtó fali kivitel, 25 hp, 600 V háromfázisú
ATV930 változtatható sebességű meghajtó fali kivitel, 30 hp, 600 V háromfázisú
Műszaki paraméterek
Kapcsolási frekvencia: 2 kHz
Maximum kimeneti frekvencia: 70 Hz
Maximális megengedett feszültség: 690 V AC
Elektromos csatlakozás: Terminál
Max. áram: 1,5 x névleges áram (időtartam = 60 s)
Nettó tömeg: 25,4 kg
Környezeti jellemzők
IP védelmi fokozat: IP00
Szennyezési fokozat: 2, megfelel az EN 50178 szabványnak
Rezgésállóság: 1 gn (f= 13...200 Hz) megfelel az IEC 60068-2 szabványnak
1,5 mm csúcstól csúcsig (f= 3...13 Hz) megfelel az IEC 60068-2 szabványnak
Ütésállóság: 15 gn 11 ms-ig megfelel az IEC 60068-2-27 szabványnak
Relatív páratartalom: 0...95 %
Környezeti levegő hőmérséklet üzemelés közben: -10...45 °C
Környezeti levegő hőmérséklet tároláskor: -40...65 °C
Üzemi magasság: <= 1000 m áramcsökkentés nélkül
1000...3000 m 100 m-enként 1% áramcsökkentéssel
Szabványok: UL 508
Méretek
Méretek mm-ben:
a: 175
b: 375
c: 165
G: 175
H: 108
4Ø: 8 x 12
