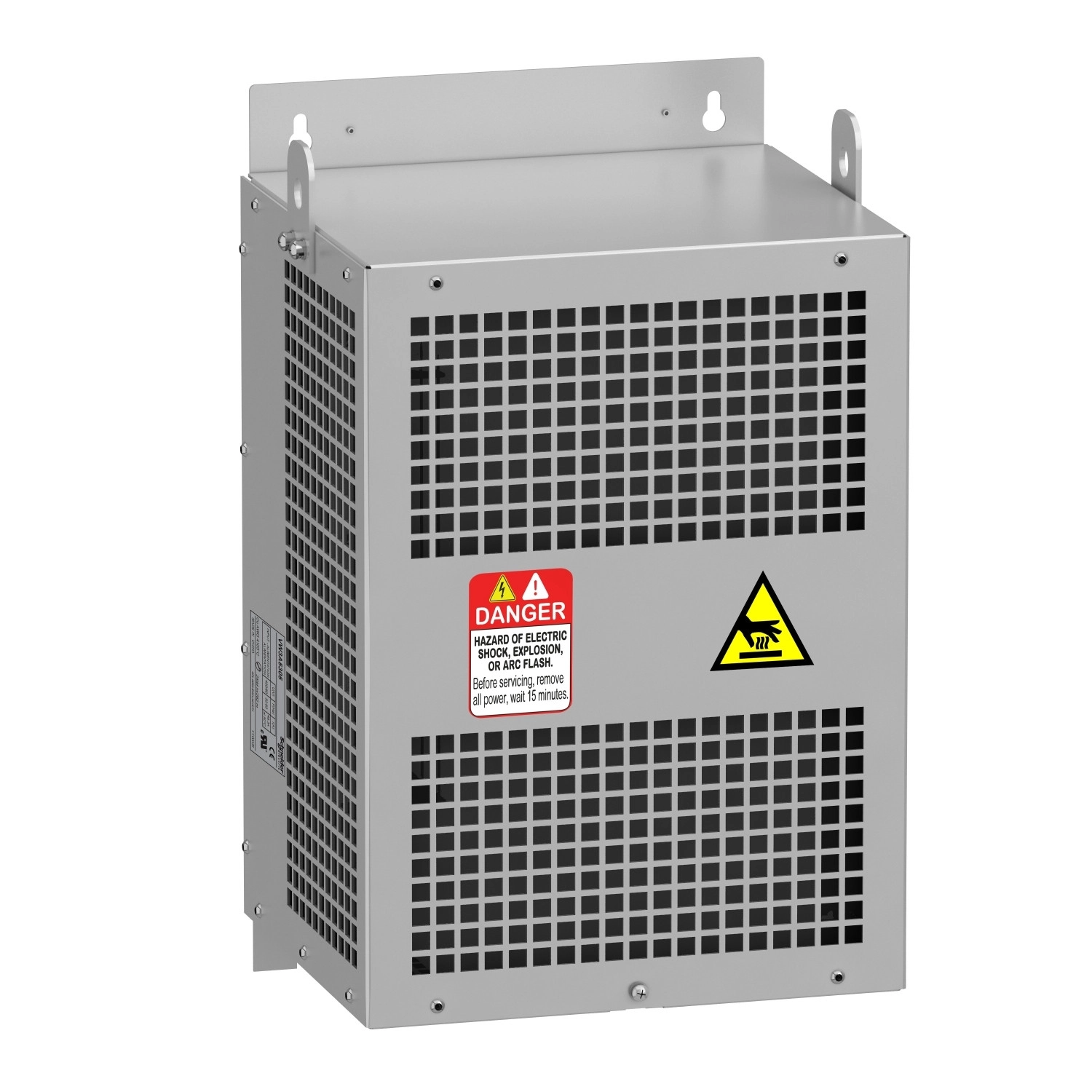

Schneider Electric Altivar Process ATV600 - VW3A5305 - frekvenciaváltó kiegészítő, motorfojtó (dv/dt szűrő) , IP20, 95A, 600/900 frekvenciaváltóhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A5305 szűrő az Altivar termékcsalád számos tagjával kompatibilis, beleértve az Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600 és Altivar Machine ATV340 típusokat. Részletesen, a szűrő az ATV630, ATV650, ATV610, ATV930 és ATV950 változtatható sebességű hajtásokhoz használható, különböző teljesítmény tartományokban és feszültségszinteken (200-240V, 380-480V és 380-415V). A szűrő névleges árama 95A, így megfelelő védelmet biztosít a kritikus alkalmazásokban is.
A VW3A5305 szűrő kiemelkedő műszaki előnyökkel rendelkezik. Lehetővé teszi a hosszabb motorkábelek használatát - akár 500 m árnyékolatlan vagy 300 m árnyékolt kábel esetén is megbízhatóan működik. A dv/dt értéket hatékonyan korlátozza, maximálisan 3000 V/µs értékre mind a 200-240V, mind a 380-480V feszültségtartományokban. A szűrő optimalizált hőveszteséggel rendelkezik, mindössze 92W 4 kHz-en, ami hozzájárul a rendszer energiahatékonyságához. A maximális meghajtó kimeneti frekvencia 100 Hz, így széles alkalmazási körben használható.
A VW3A5305 szűrő működési környezeti feltételei rugalmasak: -10°C és 50°C között áramcsökkentés nélkül használható, míg 50°C és 60°C között fokozatos áramcsökkentés (1,5% per °C) ajánlott. Hasonlóképpen, a tengerszint feletti magasság esetén is, 0-1000 m között nincs szükség áramcsökkentésre, 1000-4000 m között pedig 1% per 100 m arányban kell az áramot csökkenteni a megbízható működés érdekében. A VW3A5305 filter kompakt méretekkel rendelkezik (300 mm szélesség, 610 mm magasság, 245 mm mélység), és nettó tömege 19 kg.
A Schneider Electric VW3A5305 szűrő IP20 védettségi fokozattal rendelkezik alapkivitelben, de a VW3A53905 készlettel IP21 fokozatra bővíthető. Az elektromos csatlakoztatás sorkapoccsal történik, amelynek csatlakozási kapacitása 50 mm² / AWG 1. A termék tárolási hőmérséklet tartománya -40°C és 70°C között van, ami biztosítja a hosszú távú megbízhatóságot változatos körülmények között is. A Schneider Electric VW3A5305 dv/dt szűrő ideális választás azoknak a szakembereknek, akik hosszú motorkábelekkel dolgoznak, vagy különösen érzékeny motorvédelmet igénylő alkalmazásokban használják a változtatható sebességű hajtásokat.
Schneider Electric VW3A5305 output dv/dt szűrő műszaki adatok
Főbb jellemzők
Termék vagy komponens típus: Dv/dt szűrő
Kompatibilitás: Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600, Altivar Machine ATV340
Specifikus alkalmazás: Output szűrő
Névleges áramerősség: 95 A
Termék kompatibilitás
ATV630 változtatható sebességű hajtás fali kivitel - 15 kW, 200...240 V
ATV630 változtatható sebességű hajtás fali kivitel - 18.5 kW, 200...240 V
ATV630 változtatható sebességű hajtás fali kivitel - 22 kW, 200...240 V
ATV630 változtatható sebességű hajtás fali kivitel - 30 kW, 380...480 V
ATV630 változtatható sebességű hajtás fali kivitel - 37 kW, 380...480 V
ATV630 változtatható sebességű hajtás fali kivitel - 45 kW, 380...480 V
ATV650 változtatható sebességű hajtás fali kivitel - 30 kW, 380...480 V
ATV650 változtatható sebességű hajtás fali kivitel - 37 kW, 380...480 V
ATV650 változtatható sebességű hajtás fali kivitel - 45 kW, 380...480 V
ATV610 változtatható sebességű hajtás - 30 kW, 380...415 V
ATV610 változtatható sebességű hajtás - 37 kW, 380...415 V
ATV610 változtatható sebességű hajtás - 45 kW, 380...415 V
ATV930 változtatható sebességű hajtás fali kivitel - 15 kW, 200...240 V
ATV930 változtatható sebességű hajtás fali kivitel - 18.5 kW, 200...240 V
ATV930 változtatható sebességű hajtás fali kivitel - 22 kW, 200...240 V
ATV930 változtatható sebességű hajtás fali kivitel - 30 kW, 380...480 V
ATV930 változtatható sebességű hajtás fali kivitel - 37 kW, 380...480 V
ATV930 változtatható sebességű hajtás fali kivitel - 45 kW, 380...480 V
ATV950 változtatható sebességű hajtás fali kivitel - 30 kW, 380...480 V
ATV950 változtatható sebességű hajtás fali kivitel - 37 kW, 380...480 V
ATV950 változtatható sebességű hajtás fali kivitel - 45 kW, 380...480 V
Elektromos jellemzők
Elektromos csatlakozás: Sorkapocs, csatlakozási kapacitás: 50 mm² / AWG 1
Maximális motorkábel hossz: 500 m árnyékolatlan kábel, 300 m árnyékolt kábel
dv/dt: 3000 V/µs max 200...240 V esetén, 3000 V/µs max 380...480 V esetén
Hőveszteség: 92 W 4 kHz-en
Maximális meghajtó kimeneti frekvencia: 100 Hz
Környezeti feltételek
Működési környezeti hőmérséklet: -10…50 °C (áramcsökkentés nélkül), 50…60 °C (áramcsökkentéssel 1.5 % per °C)
Működési tengerszint feletti magasság: 0...1000 m áramcsökkentés nélkül, 1000...4000 m áramcsökkentéssel 1 % per 100 m
IP védettségi fokozat: IP20, IP21 (VW3A53905 készlettel)
Tárolási hőmérséklet: -40…70 °C
Fizikai jellemzők
Szélesség: 300 mm
Magasság: 610 mm
Mélység: 245 mm
Nettó tömeg: 19 kg
