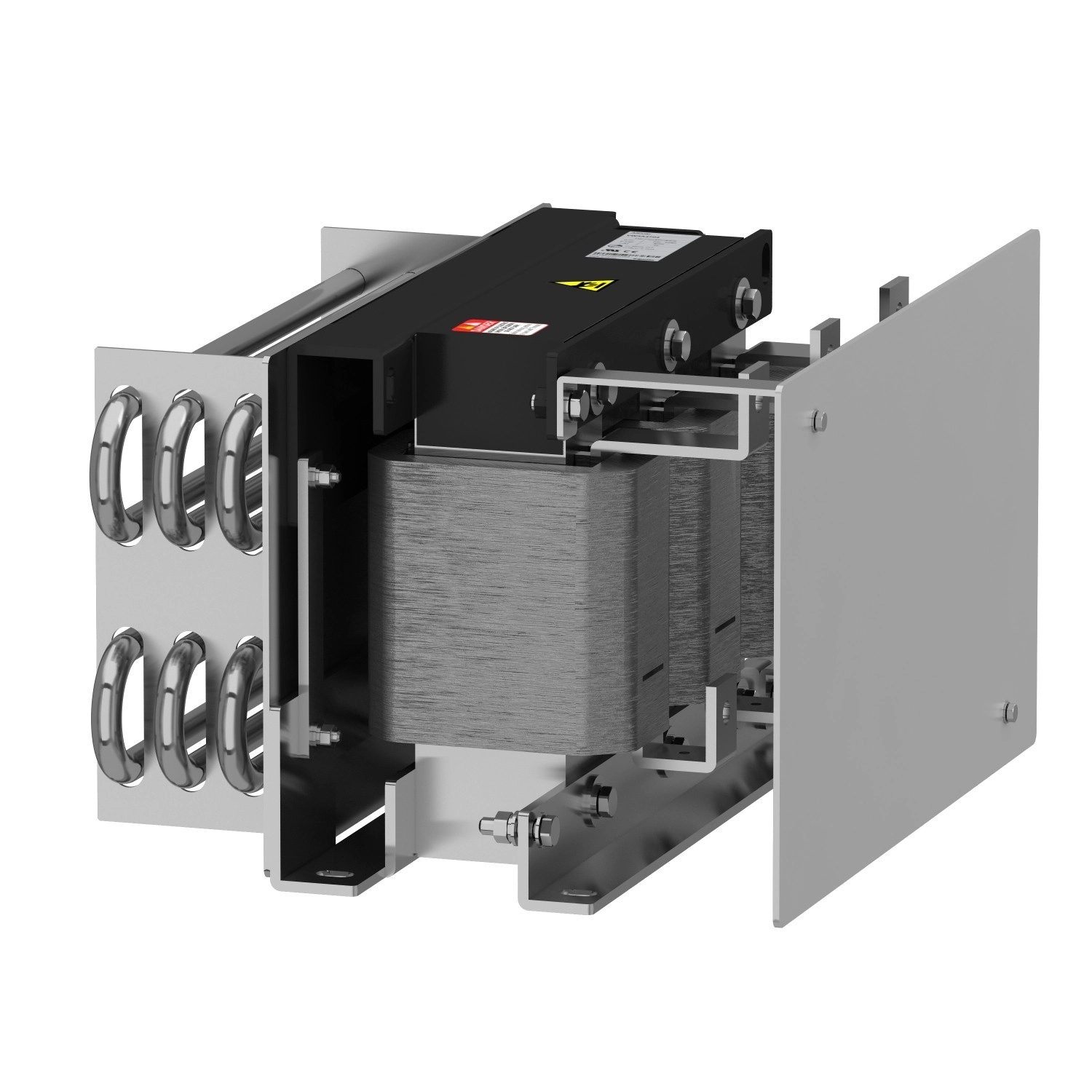

Schneider Electric Altivar Process ATV600 - VW3A5307 - frekvenciaváltó kiegészítő, motorfojtó (dv/dt szűrő) , IP20, 300A, 600/900 frekvenciaváltóhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A5307 dv/dt szűrő kiváló kompatibilitást biztosít többféle Altivar sorozattal, beleértve az Easy Altivar 610, Altivar Process ATV900 és Altivar Process ATV600 frekvenciaváltókat. A szűrő 55-160 kW teljesítménytartományban használható változtatható fordulatszámú hajtásokhoz, és 305 A névleges áramerősséggel rendelkezik. A termék sokoldalú alkalmazhatóságát bizonyítja, hogy számos specifikus frekvenciaváltó típussal kompatibilis, például az ATV630, ATV610 és ATV930 sorozatok különböző teljesítményű modelljeivel, amelyek 200-240 V vagy 380-480 V feszültségtartományban működnek. A csatlakoztatás réz sínnel történik, M10-es méretben, amely akár 300 mm²/500 kcmil keresztmetszetű kábelek fogadására is alkalmas.
A VW3A5307 dv/dt szűrő használatának egyik legnagyobb előnye a motor kábelezésének rugalmassága. A termékkel akár 500 méter árnyékolatlan vagy 300 méter árnyékolt kábelt is használhatsz, ami jelentősen megkönnyíti a telepítést nagyobb üzemekben vagy összetett ipari környezetekben. A szűrő hatékonyan korlátozza a dv/dt értéket maximum 6000 V/µs-ra, függetlenül attól, hogy 200-240 V vagy 380-480 V feszültségtartományban használod. Ez a tulajdonság kulcsfontosságú a motor szigetelésének védelme és a hosszú távú megbízható működés szempontjából. A működési frekvencia akár 100 Hz-ig terjed, a hőveszteség pedig mindössze 287 W 4 kHz-en, ami energiahatékony működést biztosít.
A VW3A5307 IP00 védettségi fokozattal rendelkezik, és -10...50 °C közötti környezeti hőmérsékleten használható áramkorlátozás nélkül. 50-60 °C között a névleges áram 1,5%-os csökkentése szükséges fokonként. A működési magasság 0-1000 méterig terjed áramkorlátozás nélkül, 1000-4000 méter között pedig 1%-os áramcsökkentés szükséges 100 méterenként. A termék fizikai méretei: 420 mm szélesség, 360 mm magasság és 270 mm mélység, nettó tömege pedig 40 kg. A tárolási hőmérséklet-tartomány -40...70 °C. A telepítés során ügyelni kell a megfelelő elhelyezésre, a gyártói utasításokban szereplő szerelési és bekötési rajzok szerint. A Schneider Electric VW3A5307 dv/dt szűrő használatával jelentősen növelheted a motorod élettartamát és a teljes rendszer megbízhatóságát, miközben csökkented az elektromágneses zavarokat.
Schneider Electric VW3A5307 dv/dt szűrő műszaki adatok
Általános jellemzők
Termék vagy alkatrész típusa: Dv/dt szűrő
Kompatibilitás: Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600
Specifikus alkalmazás: Kimeneti szűrő
Névleges áram: 305 A
Kompatibilis frekvenciaváltók
ATV630 falra szerelhető frekvenciaváltó - 110 kW, 380...480 V
ATV630 falra szerelhető frekvenciaváltó - 132 kW, 380...480 V
ATV630 falra szerelhető frekvenciaváltó - 160 kW, 380...480 V
ATV630 falra szerelhető frekvenciaváltó - 55 kW, 200...240 V
ATV630 falra szerelhető frekvenciaváltó - 75 kW, 200...240 V
ATV610 frekvenciaváltó - 110 kW, 380...415 V
ATV610 frekvenciaváltó - 132 kW, 380...415 V
ATV610 frekvenciaváltó - 160 kW, 380...415 V
ATV930 falra szerelhető frekvenciaváltó - 110 kW, 380...480 V
ATV930 falra szerelhető frekvenciaváltó - 132 kW, 380...480 V
ATV930 falra szerelhető frekvenciaváltó - 160 kW, 380...480 V
ATV930 falra szerelhető frekvenciaváltó - 55 kW, 200...240 V
ATV930 falra szerelhető frekvenciaváltó - 75 kW, 200...240 V
Elektromos jellemzők
Elektromos csatlakozás: Réz sín M10, csatlakozási kapacitás: 300 mm² / 500 kcmil
Maximális motor kábelhossz: 500 m árnyékolatlan kábel, 300 m árnyékolt kábel
dv/dt: maximum 6000 V/µs 200...240 V-nál, maximum 6000 V/µs 380...480 V-nál
Hőveszteség: 287 W 4 kHz-en
Maximális meghajtó kimeneti frekvencia: 100 Hz
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -10...50 °C (áramkorlátozás nélkül), 50...60 °C (1,5% áramkorlátozás fokonként)
Üzemi magasság: 0...1000 m áramkorlátozás nélkül, 1000...4000 m 1% áramkorlátozással 100 m-enként
Tárolási hőmérséklet: -40...70 °C
IP védettségi fokozat: IP00
Fizikai jellemzők
Szélesség: 420 mm
Magasság: 360 mm
Mélység: 270 mm
Nettó tömeg: 40 kg
