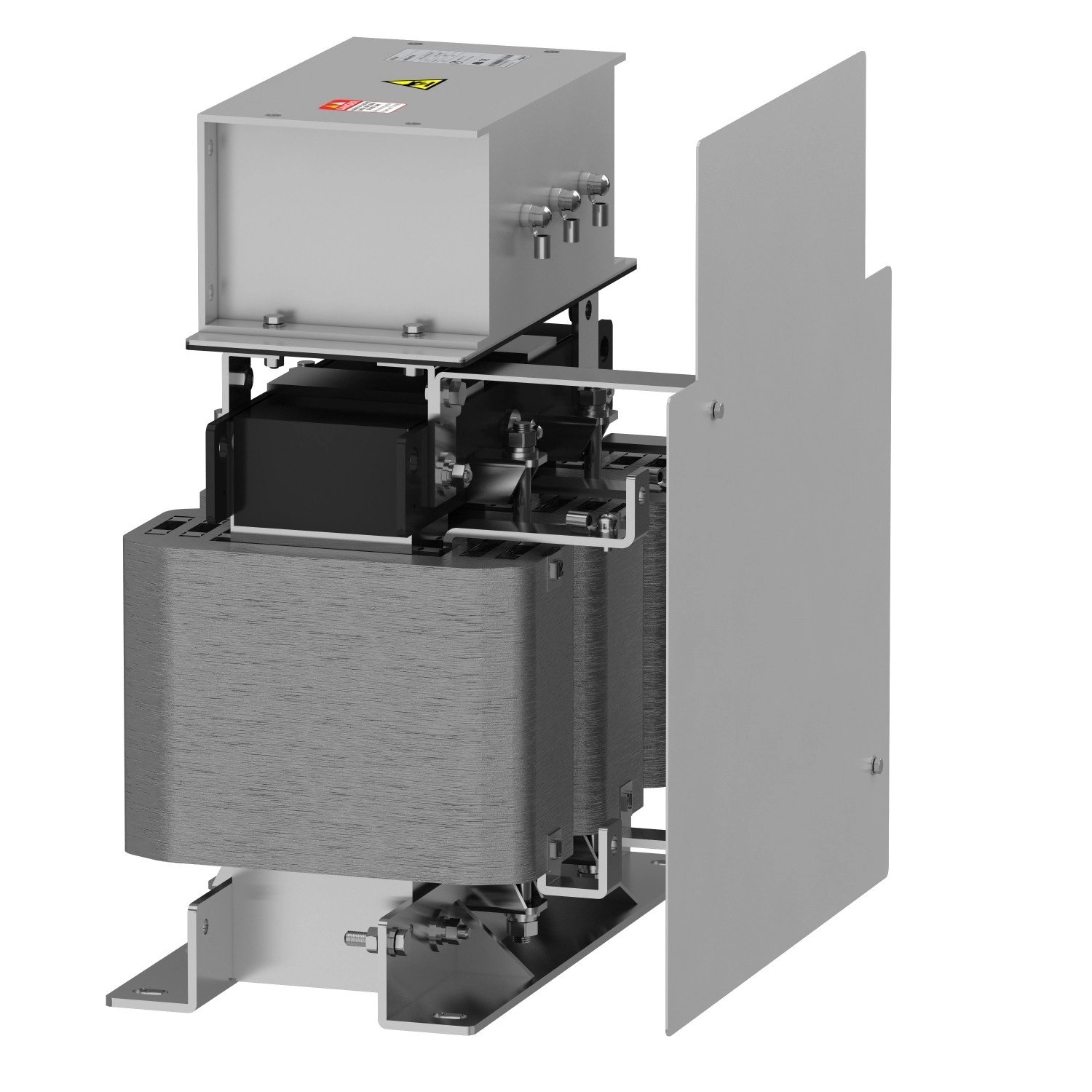

Schneider Electric Altivar Process ATV600 - VW3A5406 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP20, 180A, 600/900 frekvenciaváltóhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A szűrő különösen hasznos az olyan ipari alkalmazásokban, ahol a frekvenciaváltó és a motor közötti távolság jelentős. A Schneider Electric VW3A5406 modell tökéletesen kompatibilis különböző teljesítményű ATV630, ATV650, ATV930 és ATV950 fali telepítésű frekvenciaváltókkal. A kapcsolási frekvencia tartománya 2,5-6 kHz, míg a maximális kimeneti frekvencia 100 Hz. A termék 8%-os maximális feszültségesést biztosít névleges terhelésnél, és képes 1,2-szeres névleges áramerősséget kezelni akár 60 másodpercig.
A VW3A5406 szinuszszűrő műszaki paraméterei között fontos kiemelni a 480 V AC megengedett feszültséget és a 411 W hőveszteséget 4 kHz-en. Az elektromos csatlakozás M10-es rézsín segítségével történik, 120 mm²/AWG 4/0 csatlakozási kapacitással. A készülék IP00 védettséggel rendelkezik, és különböző környezeti feltételek mellett is megbízhatóan működik. Üzemeltetési hőmérséklet-tartománya -15°C és 50°C között van áramcsökkentés nélkül, míg 50°C és 60°C között 1,5%-os áramcsökkentés/°C szükséges. Tárolási hőmérséklete -40°C és 70°C között lehet.
Méreteit tekintve a szűrő 430 mm széles, 350 mm magas és 495 mm mély, nettó tömege 90 kg. Mechanikai robusztusságát az IEC 60721-3-3 szabvány szerinti 3M4 osztályú rázkódás- és vibrációállóság biztosítja. A termék különböző szennyezésekkel szemben is ellenálló: biológiai (3B1 osztály), kémiai (3C3 osztály) és por (3S3 osztály) szennyezés ellen is védelmet nyújt az IEC 60721-3-3 szabvány szerint. A szennyezési fok 3 az IEC 61800-5-1 szabványnak megfelelően. Relatív páratartalom szempontjából 5-95% között működőképes, kondenzáció nélkül.
Schneider Electric Altivar Process ATV600 - VW3A5406 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP20, 180A, 600/900 frekvenciaváltóhoz műszaki adatok
Általános jellemzők
Terméktípus: Szinuszszűrő
Kompatibilitás: Altivar Process ATV900, Altivar Process ATV600
Specifikus alkalmazás: Kimeneti szűrő
Műszaki adatok
Névleges áram: 180 A
Maximális motorkábel hossz: 1000 m árnyékolatlan kábel, 500 m árnyékolt kábel
Hőveszteség: 411 W 4 kHz-en
Elektromos csatlakozás: M10 rézsín, csatlakozási kapacitás: 120 mm² / AWG 4/0
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, 1000...4000 m áramcsökkentéssel (1 % per 100 m)
Kapcsolási frekvencia: 2.5...6 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximális feszültségesés névleges terhelésnél: 8 %
Megengedett feszültség: 480 V AC
Max. áram: 1.20 x névleges áram (időtartam = 60 s)
Méretek és fizikai jellemzők
Szélesség: 430 mm
Magasság: 350 mm
Mélység: 495 mm
Nettó tömeg: 90 kg
Környezeti feltételek
IP védettségi fokozat: IP00
Környezeti jellemzők: Biológiai szennyezés elleni védelem: 3B1 osztály (IEC 60721-3-3), Kémiai szennyezés elleni védelem: 3C3 osztály (IEC 60721-3-3), Por szennyezés elleni védelem: 3S3 osztály (IEC 60721-3-3)
Szennyezési fok: 3 (IEC 61800-5-1)
Relatív páratartalom: 5...95 % kondenzáció nélkül
Környezeti működési hőmérséklet: 50...60 °C (áramcsökkentéssel 1.5 % per °C), -15...50 °C (áramcsökkentés nélkül)
Tárolási hőmérséklet: -40...70 °C
Mechanikai robusztusság: Rázkódás: 3M4 osztály (IEC 60721-3-3), Vibráció: 3M4 osztály (IEC 60721-3-3)
