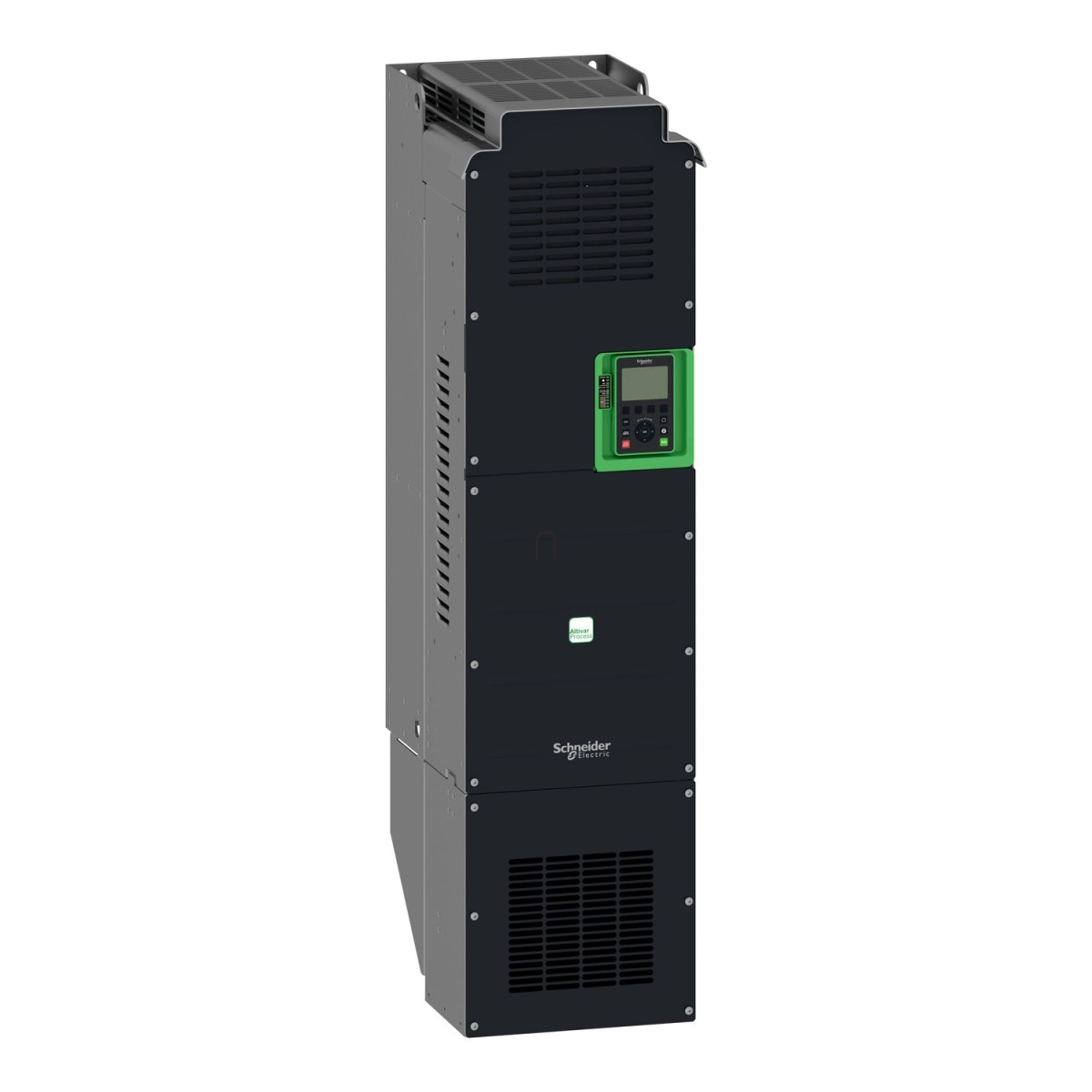

Az Altivar Process ATV600 frekvenciaváltó termékcsalád ATV630C11N4 típusú tagja a Schneider Electric kínálatában egy csúcskategóriás, 110 kW-os, 150 lóerős teljesítményszabályozó eszköz. Ez a típus kifejezetten ipari folyamatok és közművek vezérlésére került kifejlesztésre, maximális teljesítményt és megbízhatóságot biztosítva a legkülönfélébb alkalmazásokban. Az ATV630C11N4 380-480V-os háromfázisú hálózatra csatlakoztatható, alapkivitelben IP00 védettséggel rendelkezik, de VW3A9704 készlettel IP21-re bővíthető.
A készülék rugalmassága kiemelkedő, hiszen aszinkron és szinkronmotorok (köztük állandó mágneses és szinkron reluktanciamotorok) vezérlésére egyaránt alkalmas. Különböző vezérlési profilok között választhatsz, mint például állandó nyomaték standard, optimalizált nyomaték mód és változtatható nyomaték standard. A 211A normál terhelési üzemi kimeneti áram mellett 173A nehéz üzemi terhelésre is képes, ami lehetővé teszi, hogy különböző alkalmazásokban, különböző terhelési profilokkal is optimálisan működjön.
Kommunikációs lehetőségek terén az ATV630C11N4 frekvenciaváltó rendkívül sokoldalú. Alapkivitelben Modbus TCP, Ethernet és Modbus soros protokollokkal rendelkezik, de opcionális modulokkal bővíthető Profibus DP V1, PROFINET, DeviceNet, CANopen és számos más kommunikációs protokollal. Ez biztosítja a könnyű integrálhatóságot bármilyen ipari környezetbe. A készülék 8 digitális bemenettel, 3 analóg bemenettel (feszültség és áram), 2 analóg kimenettel, valamint 3 relékimenettel rendelkezik, amelyek szabadon konfigurálhatók különböző funkciókra.
Az ATV630C11N4 biztonságtechnikai szempontból is kiemelkedő, hiszen SIL 3 szintű STO (Safe Torque Off) funkcióval rendelkezik. A kényelmes használatot a készülékbe integrált kezelőfelület biztosítja, amely több LED-del jelzi a működési állapotokat és a kommunikáció státuszát. A készülék kiemelkedő tulajdonsága a széles frekvenciatartomány (0,1-500 Hz), amely lehetővé teszi a motor fordulatszámának rendkívül finom szabályozását. A kapcsolási frekvencia 2-8 kHz között állítható, ami lehetőséget ad az optimális működési pont beállítására a zaj és a hatásfok szempontjából.
A frekvenciaváltó számos alkalmazási területen bevethető, mint például épületgépészeti rendszerek (HVAC kompresszorok, csavarkompresszorok), élelmiszeripari feldolgozás (szivattyúk, ventilátorok, porlasztók), bányászat (ventilátorok, szivattyúk), olaj és gázipar (elektromos búvárszivattyúk, vízbefecskendező szivattyúk, üzemanyagszivattyúk, finomítói kompresszorok), valamint víz- és szennyvízkezelés (centrifugaszivattyúk, búvárszivattyúk, csavarszivattyúk, kompresszorok, ventilátorok, szállítószalagok, keverők). A 320 mm széles, 852 mm magas és 390 mm mély készülék falra szerelhető, tömege 82 kg. A fém burkolat hatékony kényszerhűtéssel rendelkezik, amely biztosítja a megfelelő hőelvezetést még magasabb környezeti hőmérsékleten is.
Schneider Electric Altivar Process ATV630 - ATV630C11N4 - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típus: ATV630
Specifikus alkalmazási terület: Folyamatok és közművek
Termék komponens típus: Frekvenciaváltó
Változat: Standard verzió
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Tápfeszültség: 380...480 V - 15...10 %
Hálózati feszültség tolerancia: 10 %
Hálózati frekvencia tolerancia: 5 %
Névleges kimeneti áram: 211.0 A
Védettségi fokozat: IP00 (IP21 VW3A9704 készlettel)
Beépített EMC szűrő: Integrált, 150 m-ig megfelelő az IEC 61800-3 kategória C3 szerint
Hűtési típus: Kényszerített légáramlás
Tápfrekvencia: 50...60 Hz - 5...5 %
Motor teljesítmény: 110 kW (normál üzemben), 90 kW (nehéz üzemben)
Motor teljesítmény LE: 150 LE normál üzem, 125 LE nehéz üzem
Áramfelvétel és kimeneti paraméterek
Vonali áram: 201 A 380 V-nál (normál üzem), 165 A 480 V-nál (normál üzem), 170 A 380 V-nál (nehéz üzem), 143 A 480 V-nál (nehéz üzem)
Folyamatos kimeneti áram: 211 A 2.5 kHz-nél normál üzemben, 173 A 2.5 kHz-nél nehéz üzemben
Hajtás kimeneti frekvenciája: 0.1…500 Hz
Biztonsági funkciók: STO (biztonságos nyomaték kikapcsolás) SIL 3
Kommunikációs lehetőségek
Kommunikációs port protokollok: Modbus TCP, Ethernet, Modbus soros
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen daisy chain RJ45, CANopen SUB-D 9, CANopen csavaros sorkapocs
Bemenetek és kimenetek
Digitális bemenet száma: 8
Analóg bemenet száma: 3
Analóg kimenet száma: 2
Relé kimenet száma: 3
Fizikai jellemzők
Szélesség: 320 mm
Magasság: 852 mm
Mélység: 390 mm
Burkolat szerelése: Falra szerelhető
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15…50 °C (leminősítés nélkül), 50…60 °C (leminősítési tényezővel)
Üzemi magasság: <= 1000 m leminősítés nélkül, 1000...4800 m 100 m-ként 1% áram leminősítéssel
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
