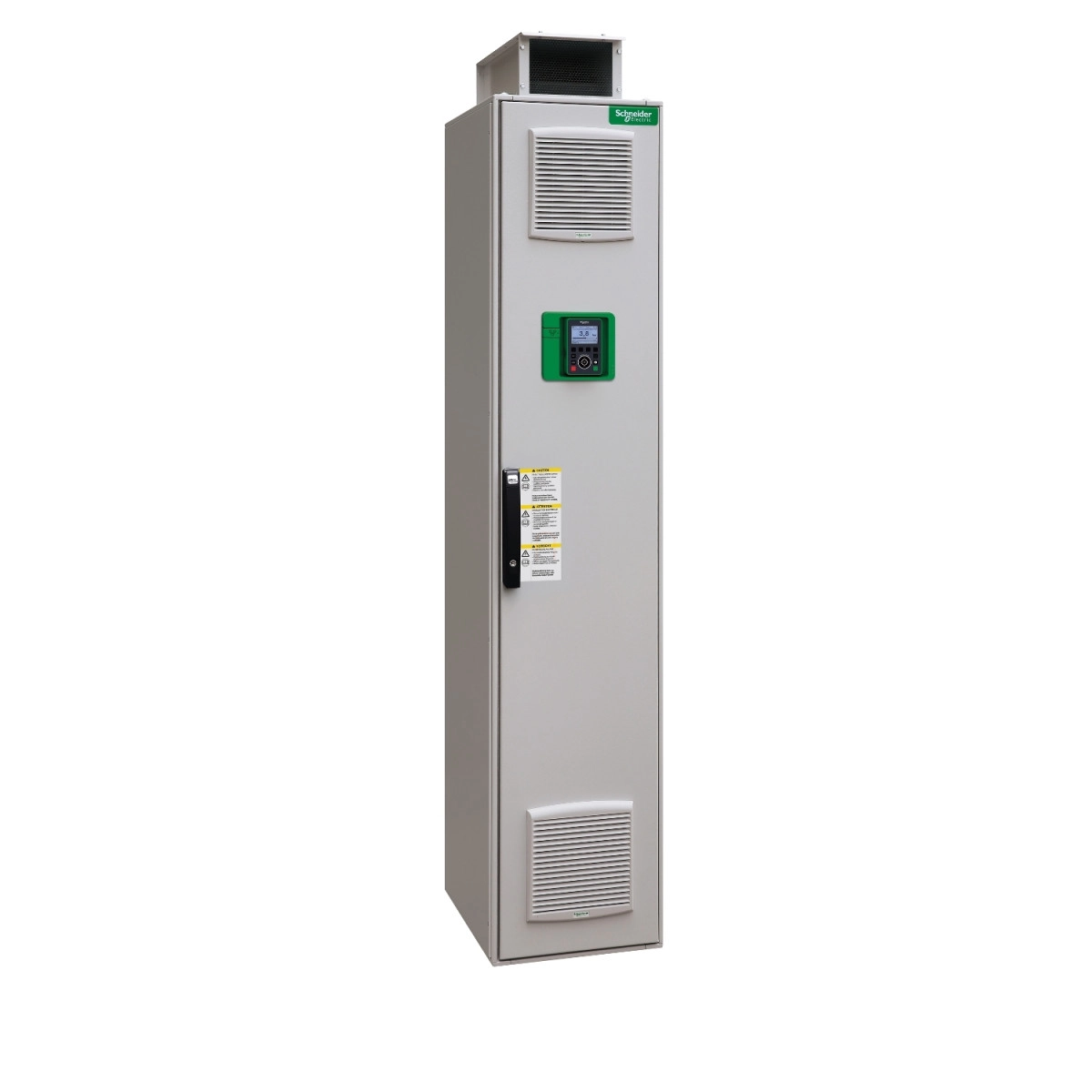

A Schneider Electric Altivar Process ATV600 frekvenciaváltó család ATV630C11N4F típusú tagja egy kiváló teljesítményű ipari frekvenciaváltó, amely kifejezetten folyamatipari és közműalkalmazásokra lett kifejlesztve. A típus névleges teljesítménye 110 kW normál terhelés mellett, amely tökéletes választássá teszi nagyobb ipari rendszerek hajtásához.
Az ATV630C11N4F egy álló szekrényes kivitelű, 380-440V háromfázisú tápfeszültségű frekvenciaváltó IP21 védettséggel. A készülék nemcsak aszinkron, hanem szinkron motorok vezérlésére is alkalmas, így rendkívül sokoldalúan használható. Az eszköz maximális kimeneti frekvenciája 500 Hz, ami széles sebességtartományt tesz lehetővé. A frekvenciaváltó beépített EMC szűrővel rendelkezik, amely 150 méterig biztosítja az IEC 61800-3 szabvány C3 kategóriájának való megfelelést.
A változtatható fordulatszámú hajtás normál üzemmódban 211A névleges kimeneti áramot biztosít 2,5 kHz kapcsolási frekvencia mellett, míg nehéz üzemmódban 173A a névleges kimeneti áram. A készülék számos biztonsági funkcióval rendelkezik, köztük a SIL3 biztonsági integritási szintű Safe Torque Off (STO) funkcióval, amely növeli a gépek biztonsági szintjét. Széles alkalmazási területeken használható, többek között HVAC kompresszorok, szivattyúk, ventilátorok, bányászati berendezések, valamint víz- és szennyvízkezelő rendszerek hajtásánál. Az ATV630C11N4F támogatja a szinkron és aszinkron motorvezérlési profilokat, beleértve az állandó nyomatékú, optimalizált nyomatékú és változó nyomatékú üzemmódokat is.
Kommunikációs lehetőségei kiemelkedőek: alapkiépítésben Modbus TCP, Ethernet és Modbus soros portokkal rendelkezik, de opcionálisan bővíthető többek között Profibus DP V1, PROFINET, DeviceNet, CANopen és számos egyéb kommunikációs modullal. A készülék számos I/O csatlakozási lehetőséget kínál: 8 digitális bemenet (amelyből kettő impulzus bemenetként is konfigurálható), 3 analóg bemenet és 2 analóg kimenet, valamint 3 relés kimenet található rajta. A be- és kimenetek rugalmas konfigurálhatósága lehetővé teszi a különböző alkalmazásokhoz való optimális illesztést. A vezérlési opciók között szerepel a 16 előre beállított sebesség, valamint a PID szabályozás is.
A berendezés külső méretei: 400 mm szélesség, 2150 mm magasság, 605 mm mélység, tömege 310 kg. A készülék -15°C és +40°C közötti környezeti hőmérsékleten üzemeltethető derátolás nélkül, 40°C felett 50°C-ig pedig teljesítménycsökkentéssel használható. A készülék 1000 méter tengerszint feletti magasságig derátolás nélkül üzemeltethető, efölött pedig 4800 méterig 100 méterenként 1% áramderátolással használható. Az ATV630C11N4F számos ipari tanúsítvánnyal rendelkezik, beleértve az ATEX, EAC és C-Tick minősítéseket, valamint CE jelöléssel is ellátott, így megfelel az európai irányelveknek.
Schneider Electric Altivar Process ATV630 frekvenciaváltó műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Terméktípus: ATV630C11N4F
Alkalmazási terület: Folyamatok és közművek
Kivitel: Standard verzió
Rövid név: ATV630
Szerelési mód: Álló szekrényes
Villamos jellemzők
Névleges tápfeszültség: 380...440 V (-15...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 211 A
Motorteljesítmény: 110 kW (normál üzemmód), 90 kW (nehéz üzemmód)
Hálózati áram: 179 A 400 V-nál (normál üzemmód), 151 A 400 V-nál (nehéz üzemmód), 207 A 380 V-nál (normál üzemmód), 174 A 380 V-nál (nehéz üzemmód)
Folyamatos kimeneti áram: 211 A 2,5 kHz-nél normál üzemmódban, 173 A 2,5 kHz-nél nehéz üzemmódban
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Látszólagos teljesítmény: 136 kVA 440 V-nál (normál üzemmód), 115 kVA 440 V-nál (nehéz üzemmód)
Maximális kimeneti feszültség: 440 V
Maximális tranziens áram: 232 A 60 s-ig (normál üzemmód), 260 A 60 s-ig (nehéz üzemmód)
Kommunikációs portok
Kommunikációs protokollok: Modbus TCP, Ethernet, Modbus soros
Fizikai interfész: Ethernet, 2 vezetékes RS485
Átviteli sebesség: 10, 100 Mbit/s (Ethernet), 4800, 9600, 19200, 38,4 kbit/s (soros)
Bemenetek és kimenetek
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 impulzus bemenetként programozható: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható: 0...10 V DC vagy 0...20 mA
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Védelmek és biztonsági funkciók
IP védettség: IP21 az IEC 61800-5-1 és IEC 60529 szerint
Biztonsági funkciók: STO (Safe Torque Off) SIL 3
Védelmi típusok: Motorvédelem (hőmérséklet, fázisvédelem), hajtásvédelem (túlmelegedés, túláram, túlfeszültség, alulfeszültség)
Fizikai jellemzők
Hűtés típusa: Kényszerített konvekció
Szélesség: 400 mm
Magasság: 2150 mm
Mélység: 605 mm
Nettó tömeg: 310 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...40 °C (derátolás nélkül), 40...50 °C (derátolással)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Üzemi tengerszint feletti magasság: ≤1000 m (derátolás nélkül), 1000...4800 m (100 méterenként 1% áramderátolással)
Zajszint: 69 dB
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Megfelelőségek és tanúsítványok
Termék tanúsítványok: ATEX, EAC, C-Tick
Jelölés: CE
Szabványok: IEC 60204-1, IEC 61800-2, IEC 61800-3, IEC 61800-5-1
