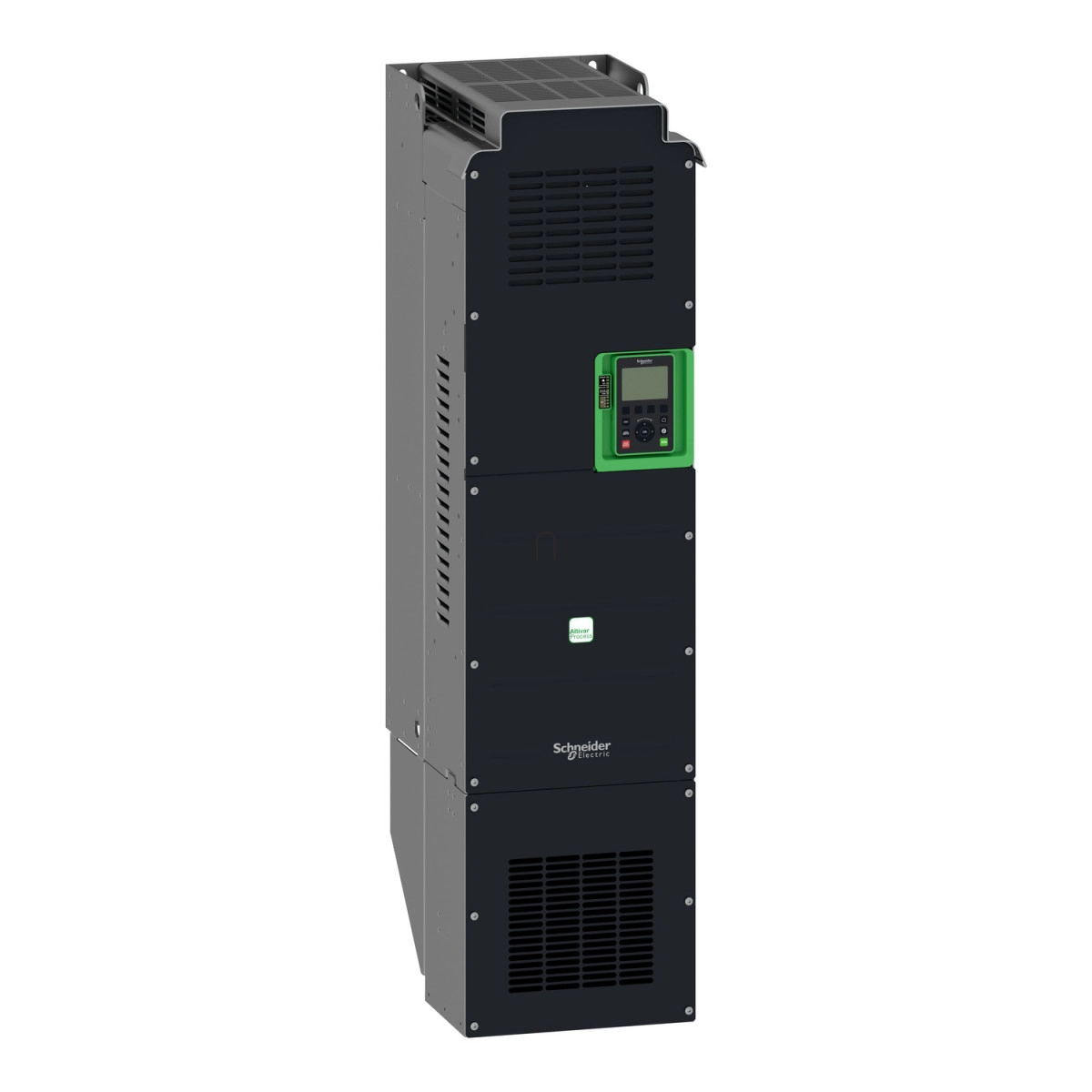

A Schneider Electric Altivar Process ATV630 frekvenciaváltó család ATV630C13N4 típusú készüléke egy rendkívül fejlett, ipari környezetbe tervezett, nagy teljesítményű eszköz, amely kifejezetten folyamatirányítási és közműipari alkalmazások számára készült. Ez a 130 kW-os teljesítményű változtatható sebességű hajtás biztosítja az aszinkron és szinkron motorok tökéletes vezérlését, széles fordulatszám tartományban.
A frekvenciaváltó 380-480 V közötti háromfázisú tápfeszültséggel üzemeltethető, névleges kimeneti árama 250 A normál terhelés mellett, míg 211 A nagy terhelés esetén. Az IP00 védettségi fokozatú alapkészülék opcionális kiegészítőkkel IP21-es védettségre bővíthető, így különböző telepítési környezetekhez alkalmazható. Falra szerelése egyszerű, a megfelelő szellőztetéshez legalább 250 mm szabad teret kell hagyni a készülék felett és alatt, valamint 100 mm-t a hátoldalánál.
A készülék különlegessége a rendkívül sokoldalú kommunikációs képesség. Alapkivitelben Ethernet, Modbus TCP és soros Modbus interfésszel rendelkezik, de számos opcionális kommunikációs modullal bővíthető, például Profibus DP V1, PROFINET, DeviceNet, CANopen vagy BACnet MS/TP csatlakozással. Ez lehetővé teszi a problémamentes integrációt gyakorlatilag bármilyen ipari automatizálási rendszerbe. A készülék kétvezetékes RS-485 interfészen keresztül is kommunikálhat, változatos átviteli sebességek mellett.
Műszaki szempontból az ATV630C13N4 kiemelkedő jellemzője a széles kimeneti frekvencia tartomány (0,1-500 Hz), amely lehetővé teszi a motorok rendkívül precíz sebességszabályozását. A kapcsolási frekvencia 2-8 kHz között állítható, ami hozzájárul a hatékony és csendes működéshez. A beépített EMC szűrő megfelel az IEC 61800-3 szabvány C3 kategóriájának, 150 méteres vezetékhosszig biztosítva a megfelelő elektromágneses kompatibilitást. A készülék biztonságtechnikai funkciói között szerepel az STO (Safe Torque Off) SIL 3 biztonsági szintű megoldás is.
Az Altivar ATV630C13N4 frekvenciaváltó számos bemeneti és kimeneti lehetőséggel rendelkezik: 8 digitális bemenet (amelyből 2 impulzusbemenetként is konfigurálható), 3 analóg bemenet és 2 analóg kimenet áll rendelkezésre. A relés kimenetek száma 3, amelyek különböző funkciókra programozhatók. A készülék PID szabályzóval is rendelkezik, amellyel zárt hurkú folyamatszabályozási feladatok valósíthatók meg.
Alkalmazási területek tekintetében az ATV630C13N4 frekvenciaváltó kiválóan alkalmazható számos iparágban, beleértve az épületgépészetet (HVAC kompresszorok, csavarkompresszorok), élelmiszer- és italgyártást, bányászatot, olaj- és gázipart, valamint különösen ajánlott víz- és szennyvízkezelő rendszerekhez. Speciálisan optimalizált olyan alkalmazások számára, mint a centrifugál- és csavarszivattyúk, búvárszivattyúk, kompresszorok, szállítószalagok és keverők vezérlése.
Schneider Electric Altivar Process ATV630 - ATV630C13N4 - frekvenciaváltó műszaki adatok
Alapadatok
Termékcsalád: Altivar Process ATV600
Terméktípus: ATV630
Változat: Standard verzió
Alkalmazási terület: Folyamatirányítás és közművek
Szerelési mód: Falra szerelhető
Védettség: IP00 (IP21 kiegészítő készlettel)
Rendeltetés: Aszinkron és szinkron motorokhoz
Elektromos jellemzők
Tápfeszültség: 380...480 V (-15...+10%)
Szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 250.0 A
Motorteljesítmény: 132 kW (normál terhelés), 110 kW (nagy terhelés)
Motorteljesítmény lóerőben: 200 LE (normál terhelés), 150 LE (nagy terhelés)
Hálózati áram: 237 A 380 V-nál (normál terhelés), 213 A 480 V-nál (normál terhelés)
Folyamatos kimeneti áram: 250 A 2,5 kHz-nél normál terhelés esetén, 211 A 2,5 kHz-nél nagy terhelés esetén
Frekvenciatartomány: 0.1...500 Hz
Biztonsági funkció: STO (biztonságos nyomaték kikapcsolás) SIL 3
Kommunikációs lehetőségek
Beépített kommunikációs interfész: Ethernet, Modbus TCP, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10/100 Mbit/s (Ethernet), 4800-38400 bit/s (soros)
Adatformátum: 8 bit, konfigurálható paritással
Bemenetek/kimenetek
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 impulzus bemenetként is programozható: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség/áram bemenet
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Fizikai jellemzők
Hűtés típusa: Kényszerített konvekciós
Szélesség: 320 mm
Magasság: 852 mm
Mélység: 390 mm
Zajszint: 69,9 dB
Környezeti feltételek
Környezeti hőmérséklet üzem közben: -15...50 °C (terheléscsökkentés nélkül), 50...60 °C (terheléscsökkentéssel)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Üzemi magasság: ≤1000 m terheléscsökkentés nélkül, 1000...4800 m 100 m-enként 1% áramcsökkentéssel
Szennyezettségi fok: 2 (IEC 61800-5-1 szerint)
