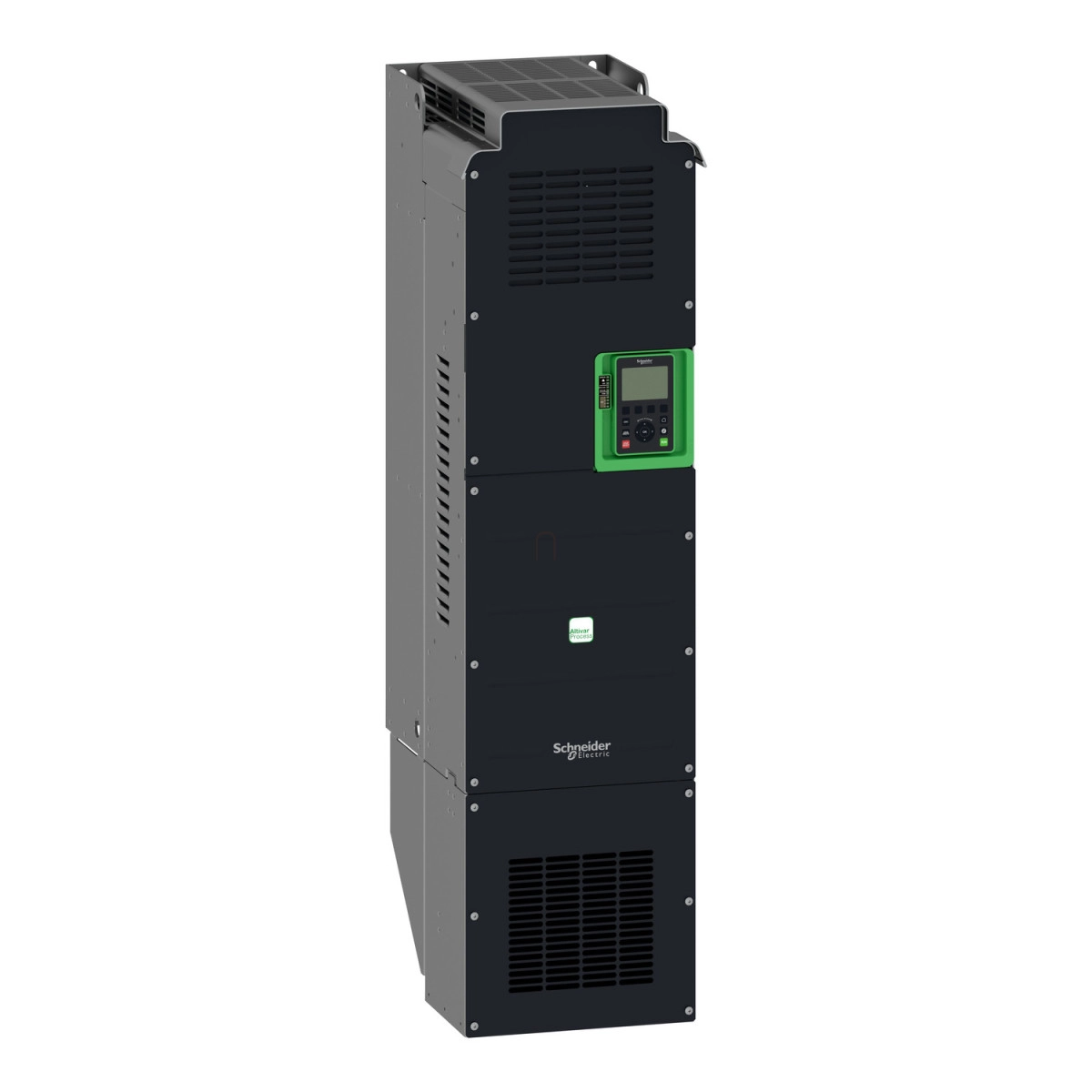

A Schneider Electric Altivar Process ATV630C16N4 egy fejlett frekvenciaváltó, amely kifejezetten ipari és közüzemi alkalmazásokra lett kifejlesztve. Ez a 160kW-os, 380-480V-os háromfázisú készülék tökéletes megoldást kínál a nagy teljesítményű motorok precíz szabályozására, miközben optimális energiahatékonyságot biztosít.
A készülék az Altivar Process ATV600 termékcsalád része, amely a Schneider Electric innovatív megoldása a folyamatirányítás területén. Az ATV630C16N4 frekvenciaváltó standard változatban érhető el, IP00 védettséggel, de a VW3A9704 készlettel IP21 védettségre bővíthető. Falra szerelhető kivitele miatt könnyen integrálható különböző ipari környezetekbe.
Teljesítmény szempontjából az ATV630C16N4 lenyűgöző paraméterekkel rendelkezik: normál üzemmódban 160kW, nehéz üzemmódban 132kW motorteljesítményt biztosít, ami lóerőben kifejezve 250 LE, illetve 200 LE. A névleges kimeneti áram 302A 2,5 kHz-es kapcsolási frekvencia mellett normál üzemmódban, míg nehéz üzemmódban 250A. A készülék 0,1-500 Hz közötti kimeneti frekvenciát tesz lehetővé, így rendkívül széles fordulatszám-tartományban használható.
A kommunikációs lehetőségek terén az ATV630C16N4 figyelemreméltóan sokoldalú. Alapértelmezetten rendelkezik Modbus soros, Modbus TCP és Ethernet interfészekkel, de opcionálisan bővíthető különböző kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP vagy Ethernet Powerlink. Ez a rugalmasság lehetővé teszi a készülék zökkenőmentes integrálását különböző automatizálási rendszerekbe.
Az ATV630C16N4 beépített EMC szűrővel rendelkezik, amely 150 méteres kábelhosszig biztosít megfelelőséget az IEC 61800-3 szabvány C3 kategóriájának. A készülék hűtése kényszerkonvekciós rendszerrel történik, ami hatékony hőelvezetést biztosít még nagy terhelés mellett is. A beépített STO (Safe Torque Off) biztonsági funkció SIL 3 szintű védelmet nyújt, megfelelve a szigorú ipari biztonsági előírásoknak.
Alkalmazási területek tekintetében az ATV630C16N4 frekvenciaváltó rendkívül sokoldalú. Kiválóan alkalmazható aszinkron és szinkron motorok vezérlésére egyaránt, támogatja a állandó mágnesű motorokat és a szinkron reluktancia motorokat is. A készülék különösen ajánlott ipari és közüzemi alkalmazásokban, mint például épületgépészeti rendszerek (HVAC kompresszorok), élelmiszeripari feldolgozás, bányászat, olaj- és gázipar, valamint víz- és szennyvízkezelő rendszerek különböző berendezései (szivattyúk, kompresszorok, ventilátorok, szállítószalagok, keverők).
A Schneider Electric Altivar Process ATV630C16N4 frekvenciaváltó kompakt méretei (320 mm széles, 852 mm magas és 390 mm mély) ellenére robusztus kialakítású, amit a különböző környezeti tényezőkkel szembeni ellenállóképessége is bizonyít. A készülék -15°C és 50°C között derating nélkül üzemeltethető, és megfelelő áramcsökkentéssel akár 60°C-os környezeti hőmérsékleten is használható. Tengerszint feletti 1000 méteres magasságig teljes teljesítményen üzemeltethető, de akár 4800 méteres magasságig is használható megfelelő teljesítménycsökkentéssel.
Schneider Electric Altivar Process ATV630 - ATV630C16N4 műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Terméktípus: ATV630 frekvenciaváltó
Alkalmazási terület: Ipari folyamatok és közművek
Változat: Standard verzió
Szerelési mód: Falra szerelhető
IP védettség: IP00 (IP21 védettség VW3A9704 készlettel)
Méretek (Szél × Mag × Mély): 320 × 852 × 390 mm
Tömeg: 82 kg
Villamos jellemzők
Névleges tápfeszültség: 380...480 V (-15...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 302 A
Motorteljesítmény normál üzemmód: 160 kW / 250 LE
Motorteljesítmény nagy terhelésű üzemmód: 132 kW / 200 LE
Hálózati áramfelvétel (normál üzemmód): 284 A (380 V), 262 A (480 V)
Hálózati áramfelvétel (nagy terhelés): 237 A (380 V), 213 A (480 V)
Folyamatos kimeneti áram: 302 A 2,5 kHz-en normál üzemmódban, 250 A 2,5 kHz-en nagy terhelésű üzemmódban
Frekvenciaváltó kimeneti frekvenciája: 0,1...500 Hz
Kapcsolási frekvencia: 2...8 kHz (állítható)
Névleges kapcsolási frekvencia: 2,5 kHz
Maximális kimeneti feszültség: 480 V
Látszólagos teljesítmény: 201,3 kVA 480 V-on (normál), 161,4 kVA 480 V-on (nagy terhelés)
Vezérlési és kommunikációs jellemzők
Kommunikációs protokollok: Modbus soros, Modbus TCP, Ethernet
Fizikai interfész: Ethernet, 2-vezetékes RS485
Diszkrét bemenetek száma: 8
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Adatformátum: 8 bit, konfigurálható páros, páratlan vagy nincs paritás
Átviteli sebesség: 10/100 Mbit/s Ethernet, 4800/9600/19200/38400 bit/s soros port
Motor vezérlési jellemzők
Rendeltetés: Aszinkron motorok, szinkron motorok
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változtatható nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
Motor csúszás kompenzáció: Állítható, Elnyomható, Állandó mágnesű motor esetén nem elérhető, Automatikus terheléstől függetlenül
Gyorsítás és lassítás rámpák: Lineáris, külön beállítható 0,01...9999 s
Fékezés leállításig: DC injektálással
4 kvadránsos működés: Nem
Védelmi és biztonsági funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Védelem típusa: Motor hővédelem, Motor fázisszakadás, Hajtás hővédelem, Hajtás túláram, Hajtás túlfeszültség, Hajtás kimeneti feszültség túlterhelés, Hajtás rövidzár védelem, Hajtás DC bus túlfeszültség, Hajtás tápfeszültség túlfeszültség, Hajtás tápfeszültség alulfeszültség, Hajtás tápfeszültség fáziskiesés, Hajtás túlsebesség
Környezeti paraméterek
Környezeti hőmérséklet üzemelés közben: -15...50 °C (derating nélkül), 50...60 °C (derating tényezővel)
Üzemeltetési magasság: ≤ 1000 m derating nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Üzemeltetési pozíció: Függőleges ±10 fok
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajszint: 69,9 dB
Szennyezettségi fok: 2 (IEC 61800-5-1 szerint)
Rezgésállóság: 1,5 mm csúcstól csúcsig (f = 2...13 Hz), 1 gn (f = 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
Hűtés típusa: Kényszerkonvekció
Hűtőlevegő mennyisége: 600 m³/h
