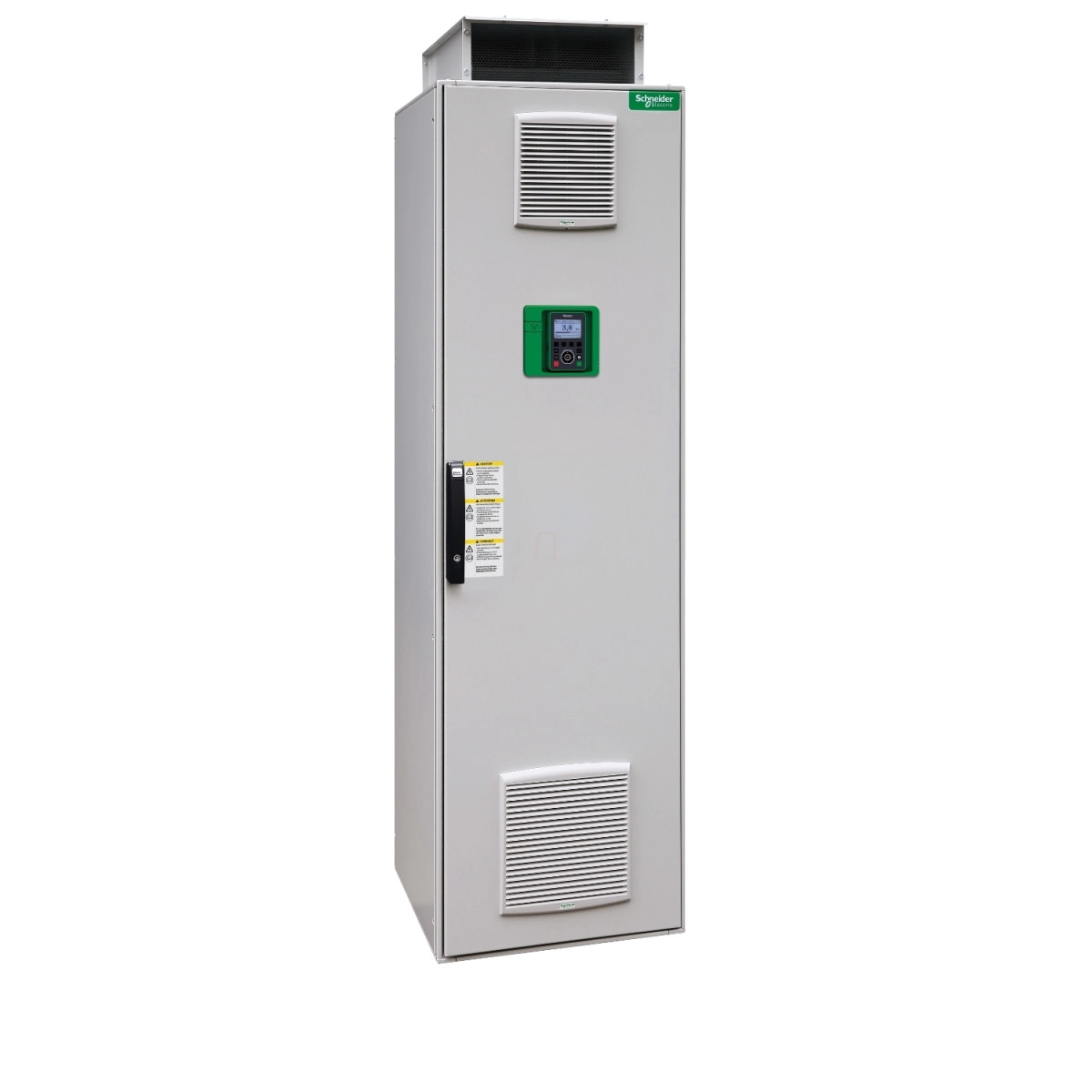

A Schneider Electric Altivar Process ATV630 sorozatú ATV630C20N4F frekvenciaváltó egy rendkívül fejlett, ipari folyamatvezérlésre optimalizált készülék, amely kimagasló teljesítményt és megbízhatóságot nyújt a legkülönfélébb alkalmazási területeken. Ez a floor-standing kivitelű, 200 kW teljesítményű változtatható sebességű hajtás kifejezetten folyamatirányításra és közművekhez lett tervezve, IP21 védettségi fokozattal rendelkezik, és 380-440 V közötti tápfeszültséggel üzemel.
Az ATV630C20N4F készülék sokoldalúságát bizonyítja, hogy egyaránt használható aszinkron és szinkron motorokhoz. Normál üzemben 200 kW, nehéz üzemben pedig 160 kW motorteljesítménnyel bír, így ideális választás különböző ipari alkalmazásokhoz. Akár 370 A névleges kimeneti áramot képes biztosítani, miközben rugalmas vezérlési lehetőségekkel rendelkezik. Kimeneti frekvenciája tág határok között, 0,1-500 Hz tartományban állítható, ami széles fordulatszám-tartományt tesz lehetővé.
Kommunikációs képességei kiemelkedőek: beépített Modbus TCP, soros Modbus és Ethernet protokollokkal rendelkezik. A készülék számos bővítési lehetőséggel is rendelkezik további kommunikációs modulok számára, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és egyéb ipari hálózati protokollok. Az ATV630C20N4F 8 diszkrét bemenettel, 3 analóg bemenettel és 2 analóg kimenettel rendelkezik, valamint 3 programozható relékimenet is található rajta. A DI7, DI8 bemeneteket impulzus bemenetként is lehet használni, akár 30 kHz frekvenciáig. Az analóg kimenetek feszültség (0-10 V DC) vagy áram (0-20 mA) üzemmódban konfigurálhatók a vezérlési követelményeknek megfelelően.
A biztonság kiemelt fontosságú az ATV630 sorozatnál. A frekvenciaváltó SIL 3 szintű STO (Safe Torque Off) biztonsági funkcióval rendelkezik, amely megfelel a legmagasabb biztonsági követelményeknek. A beépített EMC szűrő 150 m-es vezetékezésig biztosítja az IEC 61800-3 kategória C3 követelményeinek való megfelelést. A készülék számos védelmi funkcióval is rendelkezik, mint például termikus védelem, túláramvédelem, fázisszakadás védelem, túlfeszültség elleni védelem és rövidzárlat elleni védelem. Hűtését kényszerlégáramlás biztosítja, a környezeti hőmérséklet-tartomány -15°C és +50°C között van, bár 40°C felett teljesítménycsökkentés szükséges. Az üzemeltetési magasság maximum 4800 m lehet megfelelő áramcsökkentéssel.
Schneider Electric Altivar Process ATV630 - ATV630C20N4F - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék specifikus alkalmazás: Folyamatirányítás és közművek
Termék vagy komponens típus: Változtatható sebességű hajtás
Változat: Standard verzió
Eszköz rövid neve: ATV630
Szerelési mód: Álló szekrényes kivitel
Kommunikációs jellemzők
Kommunikációs port protokoll: Modbus TCP, Modbus soros, Ethernet
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps
Hozzáférési módszer: Slave Modbus TCP
Átviteli keret: RTU
Elektromos jellemzők
Névleges tápfeszültség: 380...440 V - 15...10 %
Relatív szimmetrikus hálózati feszültség tűrés: 10 %
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Névleges kimeneti áram: 370.0 A
IP védettségi fokozat: IP21 az IEC 61800-5-1 és IEC 60529 szerint
Termékcél: Aszinkron motorok, Szinkron motorok
EMC szűrő: Integrált 150 m-es megfelelőséggel az IEC 61800-3 C3 kategória szerint
Hűtés típusa: Kényszerlégáramlás
Tápfrekvencia: 50...60 Hz - 5...5 %
Motorteljesítmény
Motor teljesítmény: 200 kW (normál üzem), 160 kW (nehéz üzem)
Vonali áram: 319 A 400 V-nál (normál üzem), 262 A 400 V-nál (nehéz üzem), 369 A 380 V-nál (normál üzem), 302 A 380 V-nál (nehéz üzem)
Folyamatos kimeneti áram: 370 A 2,5 kHz-nél normál üzemben, 302 A 2,5 kHz-nél nehéz üzemben
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Biztonsági funkciók
Biztonsági funkció: STO (biztonságos nyomaték kikapcsolás) SIL 3
Mechanikai jellemzők
Méretek (SzxMxMé): 600 mm x 2150 mm x 605 mm
Nettó tömeg: 480 kg
Környezeti feltételek
Zajszint: 70 dB a 86/188/EEC szerint
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Üzemi környezeti hőmérséklet: -15...40 °C (teljesítménycsökkentés nélkül), 40...50 °C (teljesítménycsökkentési faktorral)
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 100 m-enként 1 % áramcsökkentéssel
Üzemi helyzet: Függőleges +/- 10 fok
