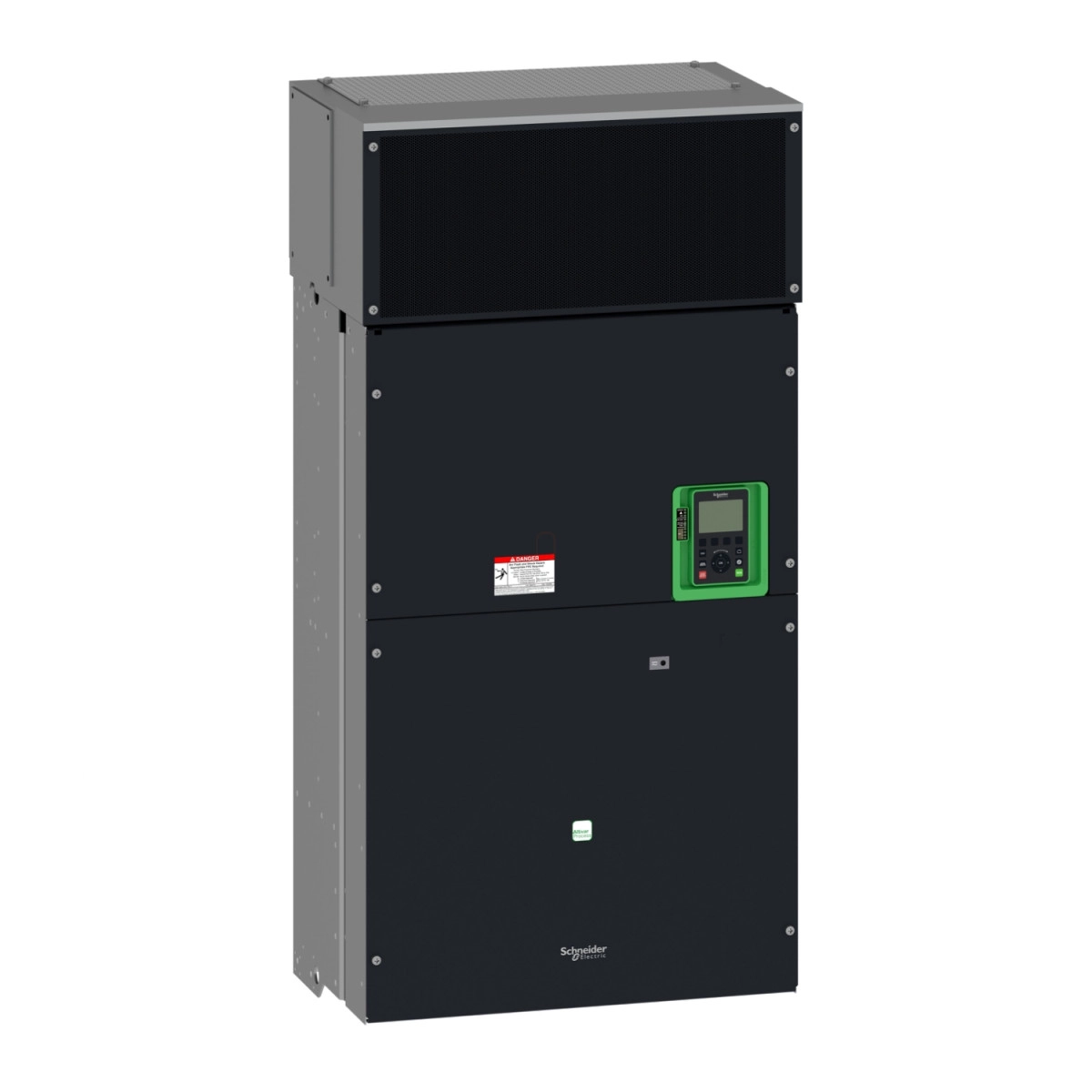

Az Altivar Process ATV600 családba tartozó ATV630C31N4 egy nagy teljesítményű frekvenciaváltó, amelyet kifejezetten ipari és közműfolyamatok optimalizálására fejlesztett ki a Schneider Electric. Ez a változtatható sebességű hajtás 315 kW teljesítménnyel rendelkezik normál terhelés mellett, és 250 kW teljesítménnyel nehéz terhelés esetén. Az IP00 védettségű készülék tervezése lehetővé teszi a maximális rugalmasságot a beépítéskor, miközben a VW3A9113 készlettel IP21 védettségi szintre bővíthető.
Az ATV630C31N4 háromfázisú, 380-480V tápfeszültségen működik, és rendkívül nagy, 616 amper névleges kimeneti áramot biztosít normál terhelés mellett. A készülék 0,1-500 Hz közötti kimeneti frekvenciatartományban működik, ami széles alkalmazási lehetőségeket kínál különböző ipari területeken. A frekvenciaváltó kiemelkedő tulajdonsága a beépített STO (safe torque off - biztonságos nyomatéklekapcsolás) funkció, amely SIL 3 biztonsági integritási szintnek felel meg, így kritikus biztonsági alkalmazásokban is megbízhatóan használható.
Kommunikációs képességei rendkívül sokoldalúak: alapfelszereltségként tartalmazza a Modbus soros, Ethernet és Modbus TCP protokollokat. Opcionálisan bővíthető különböző kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és további ipari kommunikációs szabványokkal. Ez lehetővé teszi a zökkenőmentes integrációt a legtöbb modern ipari hálózatba és vezérlőrendszerbe.
A készülék kiemelkedően sokoldalú motorvezérlési képességekkel rendelkezik. Aszinkron motorok esetén állandó nyomaték, optimalizált nyomaték és változó nyomaték üzemmódokban használható, míg szinkronmotoroknál támogatja a permanens mágneses és a szinkron reluktancia motorokat. A készülék fejlett védelmi funkciókkal rendelkezik mind a motor, mind önmaga védelmére: hőmérséklet-védelem, fázisvédelem, túláram-védelem, túlfeszültség-védelem és számos egyéb biztonsági funkció biztosítja a megbízható működést különböző üzemi körülmények között.
Az ATV630C31N4 frekvenciaváltó kiemelkedően alkalmas különböző ipari és közműalkalmazásokra, mint például épületgépészeti rendszerek (HVAC kompresszorok), élelmiszer- és italfeldolgozó berendezések, bányászati és fémipari alkalmazások (szivattyúk, ventilátorok), olaj- és gázipari berendezések, valamint víz- és szennyvízkezelő rendszerek számos komponense (centrifugák, szivattyúk, kompresszorok, ventilátorok, szállítóberendezések, keverők). A készülék méretei: 598 mm széles, 1195 mm magas és 380 mm mély, a tömege pedig 203 kg. A falra szerelhető kivitel és a széleskörű beépítési lehetőségek rugalmas telepítési opciókat kínálnak különböző ipari környezetekben.
Schneider Electric Altivar Process ATV630 - ATV630C31N4 - frekvenciaváltó, 310kW, 3f, 400VAC, IP00, falra szerelhető műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Process ATV600
Alkalmazási terület: Ipari folyamatok és közművek
Terméktípus: Változtatható sebességű hajtás
Változat: Standard verzió
Készülék rövid neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikációs jellemzők
Kommunikációs port protokoll: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps
Elektromos jellemzők
Névleges tápfeszültség: 380-480 V -15%/+10%
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 616.0 A
Hálózati frekvencia: 50-60 Hz ±5%
Motorteljesítmény kW: 315 kW (normál terhelés), 250 kW (nagy terhelés)
Motorteljesítmény LE: 500 LE (normál terhelés), 400 LE (nagy terhelés)
Vonali áram: 569 A 380 V-nál (normál terhelés), 461 A 480 V-nál (normál terhelés), 457 A 380 V-nál (nagy terhelés), 375 A 480 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 616 A 2,5 kHz-en normál terhelés esetén, 481 A 2,5 kHz-en nagy terhelés esetén
Frekvenciaváltó kimeneti frekvencia: 0,1-500 Hz
Maximális kimeneti feszültség: 480.0 V
Látszólagos teljesítmény: 351 kVA 480 V-nál (normál terhelés), 286 kVA 480 V-nál (nagy terhelés)
Vezérlés és védelem
Biztonsági funkció: STO (safe torque off - biztonságos nyomaték-lekapcsolás) SIL 3
Hűtés típusa: Kényszerkonvekció
Védelmi típusok: Hővédelem (motor, hajtás), motoroldali fázisvédelem, túláram, DC busz túlfeszültség, táplálás oldali túl/alfeszültség, túlsebesség
Motor vezérlési jellemzők
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Szinkronmotor vezérlési profil: Állandómágneses motor, Szinkron reluktancia motor
Gyorsítási és lassítási rámpák: Lineárisan külön-külön beállítható 0,01-9999 s között
Kapcsolási frekvencia: 2,5-8 kHz terheléscsökkentési tényezővel, 2-8 kHz állítható
Névleges kapcsolási frekvencia: 2,5 kHz
Fizikai jellemzők
IP védelmi fokozat: IP00 (IEC 61800-5-1 és IEC 60529 szerint), IP21 (VW3A9113 készlettel)
Szélesség: 598 mm
Magasság: 1195 mm
Mélység: 380 mm
Nettó tömeg: 203 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -10-40°C (leértékelés nélkül), 40-60°C (leértékelési tényezővel)
Üzemi magasság: ≤1000 m leértékelés nélkül, 1000-3000 m 100 méterenként 1% áramleértékeléssel
Üzemi pozíció: Függőleges ±10 fok
Relatív páratartalom: 5-95% kondenzáció nélkül (IEC 60068-2-3 szerint)
Zajszint: 68 dB (86/188/EEC szerint)
