Az ATV630D11M3 a Schneider Electric Altivar Process ATV600 sorozatának kiváló, kompakt, falra szerelhető frekvenciaváltója, amelyet kifejezetten ipari folyamatok és közüzemi alkalmazások számára fejlesztettek. Ez a 11 kW névleges teljesítményű (normál üzemmódban) változat rendkívül sokoldalú megoldást kínál mind az aszinkron, mind a szinkron motorok vezérléséhez, változatos ipari környezetben.
A készülék 200-240 V-os, háromfázisú tápfeszültséggel működik, és normál üzemmódban 46,8 A névleges kimeneti áramot biztosít. Nehéz üzemmódban 7,5 kW teljesítményt és 32,7 A kimeneti áramot nyújt. Az eszköz IP21 védettségi besorolással rendelkezik, valamint megfelel az UL type 1 követelményeinek is, így megfelelő védelmet biztosít por és nedvesség ellen. A frekvenciaváltó kényszerített konvekciós hűtéssel van ellátva a hatékony hőelvezetés érdekében, amely biztosítja a hosszú élettartamot és megbízható működést.
A kommunikációs lehetőségek terén az ATV630D11M3 kiemelkedő rugalmasságot kínál, alapkiépítésben Ethernet, Modbus soros és Modbus TCP protokollokkal. Opcionálisan bővíthető további kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és számos egyéb hálózati protokollal. Ez a rugalmasság lehetővé teszi a zökkenőmentes integrációt a legkülönfélébb ipari automatizálási rendszerekbe. A készülék 0,1-500 Hz közötti frekvenciatartományban képes működtetni a csatlakoztatott motort, ami rendkívül széles alkalmazási területet fed le.
A beépített biztonsági funkciók között szerepel a STO (Safe Torque Off) SIL 3 szintű védelmi funkcióval, amely kiemelkedő biztonsági szintet garantál kritikus alkalmazások esetén is. A frekvenciaváltó 8 digitális bemenettel rendelkezik, amelyek közül kettő (DI7, DI8) impulzus bemenetként is konfigurálható. Az analóg bemenetek és kimenetek (3 analóg bemenet és 2 analóg kimenet) rugalmas konfigurálási lehetőséget biztosítanak a különböző folyamatvezérlési feladatokhoz. A 3 relés kimenet (R1, R2, R3) különböző folyamatállapotok jelzésére használható.
Az ATV630D11M3 számos beépített védelmi funkcióval rendelkezik, mint például a motor és a hajtás termikus védelme, fáziskiesés elleni védelem, túláramvédelem, túlfeszültség elleni védelem, földzárlat elleni védelem és rövidzárlat elleni védelem. A készülék szélsőséges környezeti feltételek között is megbízhatóan működik, -15°C és 50°C közötti hőmérséklettartományban derating nélkül, illetve 50°C és 60°C között derating faktorral. A hajtás 1000 méter tengerszint feletti magasságig teljes teljesítménnyel üzemeltethető, efölött pedig derating szükséges (1% / 100 m).
Az alkalmazási területek rendkívül széleskörűek: a készülék kiválóan használható HVAC rendszerekben, élelmiszeripari és italgyártási folyamatokban, bányászati és fémipari alkalmazásokban, olaj- és gázipari, valamint víz- és szennyvízipari szivattyúk, ventilátorok, kompresszorok és szállítószalagok hajtására. A korszerű motorvezérlési algoritmusok (állandó nyomaték, optimalizált nyomaték, változó nyomaték) lehetővé teszik a különböző alkalmazásokhoz való optimális illesztést. A hajtás támogatja az állandó mágnesű szinkronmotorok és szinkron reluktancia motorok vezérlését is.

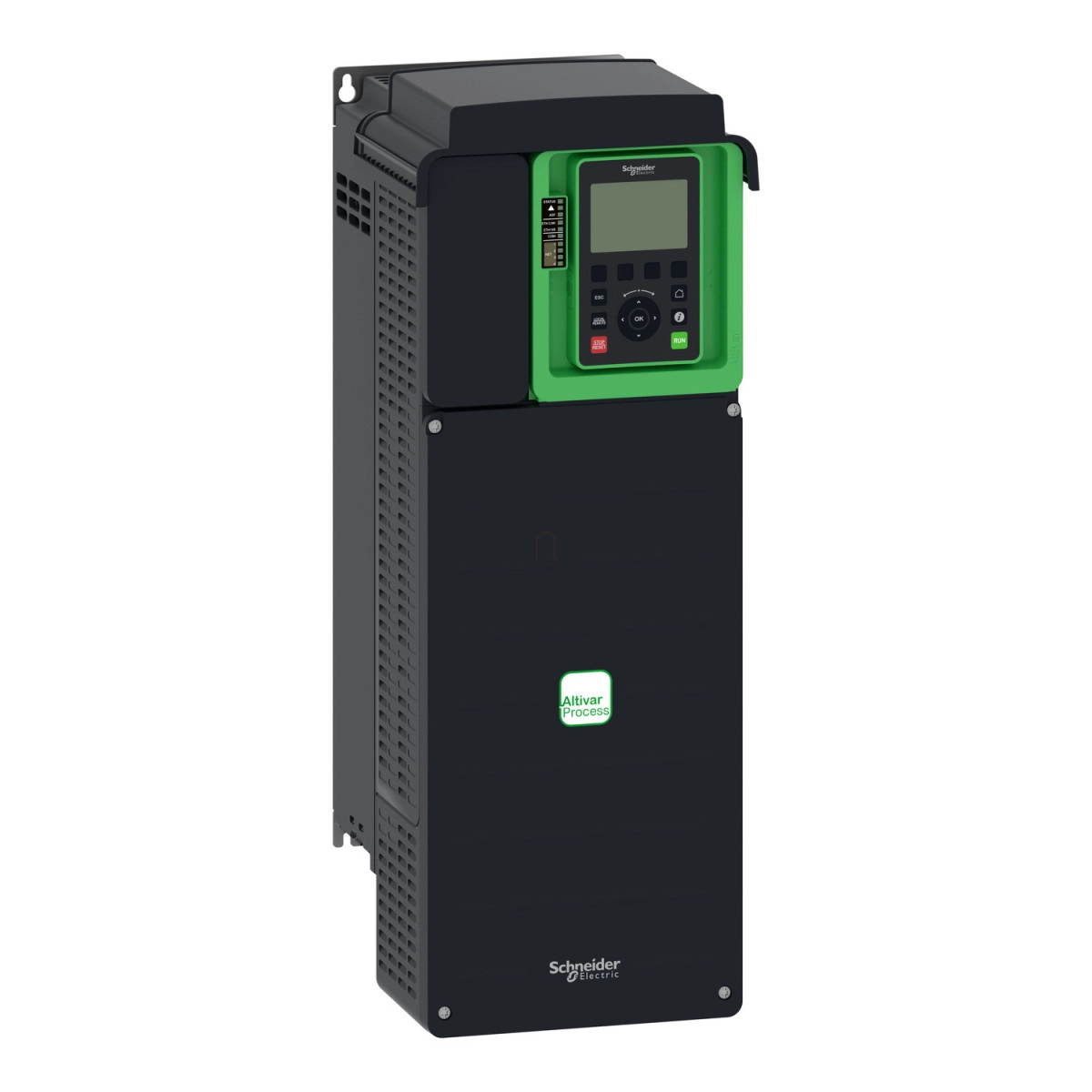

Schneider Electric Altivar Process ATV630 - ATV630D11M3 - frekvenciaváltó, 11kW, 3f, 230VAC, IP21, falra szerelhető műszaki adatok
Általános adatok
Termékcsalád: Altivar Process ATV600
Termék speciális alkalmazása: Folyamat- és közüzemi alkalmazások
Termék vagy alkatrész típusa: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövid neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikációs jellemzők
Kommunikációs port protokoll: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps
Átviteli keret: RTU
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Címek száma: 1...247 Modbus soros esetén
Villamos jellemzők
Névleges tápfeszültség: 200...240 V, -15...+10%
Hálózati frekvencia: 50...60 Hz, ±5%
Névleges kimeneti áram: 46,8 A
Motor teljesítmény: 11 kW (normál üzemmód), 7,5 kW (nehéz üzemmód)
Motor teljesítmény LE-ben: 15 LE (normál üzemmód), 10 LE (nehéz üzemmód)
Hálózati áram: 39,3 A 200 V-nál (normál üzemmód), 32,9 A 240 V-nál (normál üzemmód)
Tartós kimeneti áram: 46,8 A 4 kHz-nél normál üzemmódban, 32,7 A 4 kHz-nél nehéz üzemmódban
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz derating faktorral
Maximum kimeneti feszültség: 240,0 V
Látszólagos teljesítmény: 13,7 kVA 240 V-nál (normál üzemmód), 9,6 kVA 240 V-nál (nehéz üzemmód)
Maximum átmeneti áram: 51,5 A 60 másodpercig (normál üzemmód), 49,1 A 60 másodpercig (nehéz üzemmód)
Mechanikai jellemzők
Védettségi fokozat: IP21 az IEC 61800-5-1 szerint, IP21 az IEC 60529 szerint
Védettségi fokozat: UL type 1 az UL 508C szerint
Hűtés típusa: Kényszerített konvekciós
Szélesség: 211 mm
Magasság: 546 mm
Mélység: 232 mm
Nettó tömeg: 13,8 kg
Környezeti jellemzők
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléssel szemben
Zajszint: 59,5 dB a 86/188/EEC szerint
Szennyezési fokozat: 2 az IEC 61800-5-1 szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti levegő hőmérséklete üzemelés közben: -15...50 °C (derating nélkül), 50...60 °C (derating faktorral)
Üzemi magasság: <= 1000 m derating nélkül, 1000...4800 m 1% áramerősség derating / 100 m
Üzemeltetési helyzet: Függőleges +/- 10 fok
Biztonsági funkciók
Biztonsági funkciók: STO (safe torque off) SIL 3
Bemenetek/kimenetek
Diszkrét bemenetek száma: 8
Diszkrét bemenet típusa: DI7, DI8 programozható impulzusbemenetként: 0...30 kHz, 24 V DC (<= 30 V)
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Tanúsítványok
Terméktanúsítványok: DNV-GL, UL, CSA, ATEX zóna 2/22, TÜV, ATEX INERIS
Jelölés: CE
Szabványok: UL 508C, IEC 61800-3, IEC 61800-3 1-es környezet C2 kategória, EN/IEC 61800-3 2-es környezet C3 kategória, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
