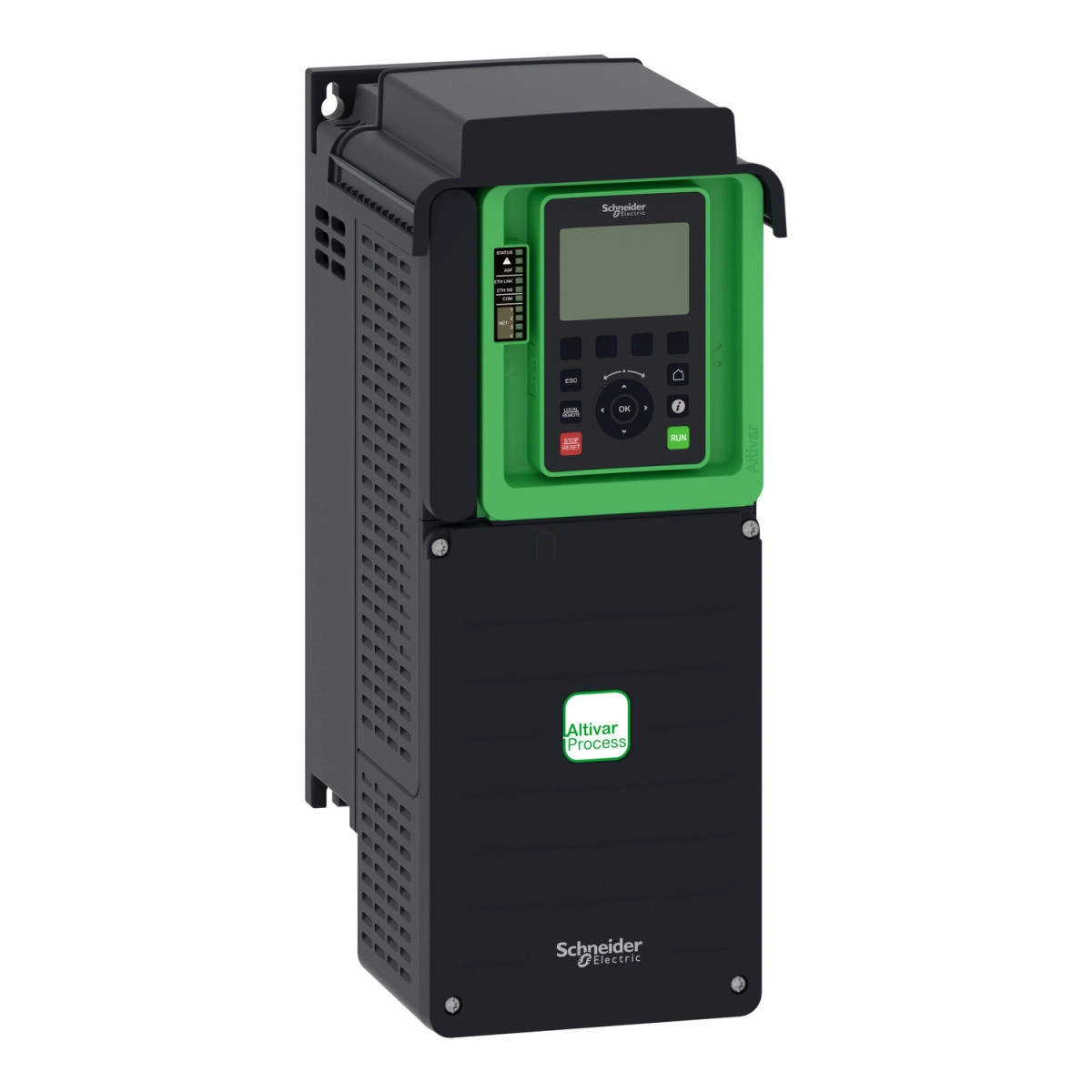

A Schneider Electric Altivar Process ATV600 sorozatú ATV630D11N4 típusú frekvenciaváltó egy rendkívül sokoldalú és megbízható megoldást kínál az ipari motorok szabályozásához. Ez a 11 kW teljesítményű, 380-480 V tápfeszültségű eszköz ideális választás mind az aszinkron, mind a szinkronmotorok vezérléséhez különböző ipari és közmű alkalmazásokban.
Az ATV630D11N4 frekvenciaváltó IP21 védettséggel és UL type 1 minősítéssel rendelkezik, így megbízhatóan működik ipari környezetben. Falra szerelhető kivitelének köszönhetően könnyen telepíthető. A készülék 23,5 A névleges kimeneti árammal rendelkezik normál terhelés mellett, míg nehéz üzemmódban 16,5 A kimeneti áramot biztosít. A normál üzemmódban 11 kW, míg nehéz üzemmódban 7,5 kW motorteljesítmény kezelésére képes.
A készülék különlegessége a fejlett kommunikációs lehetőségek széles választéka. Beépített Modbus TCP, Ethernet és Modbus soros protokollokat támogat, valamint számos opcionális kommunikációs modullal bővíthető, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és BACnet MS/TP. Ez a rugalmasság lehetővé teszi, hogy szinte bármilyen ipari automatizálási rendszerbe könnyen integrálható legyen.
A frekvenciaváltó 0,1-500 Hz közötti kimeneti frekvenciatartománnyal rendelkezik, és kiemelkedő motor-vezérlési képességeket kínál, beleértve az állandó nyomaték, optimalizált nyomaték és változó nyomaték üzemmódokat aszinkron motoroknál, valamint a permanens mágneses és szinkron reluktancia motorok vezérlését. A lineárisan állítható gyorsítási és lassítási rámpák, a motorcsúszás kompenzáció és a 2-12 kHz között állítható kapcsolási frekvencia széles alkalmazási lehetőségeket biztosít.
A biztonság terén az ATV630D11N4 SIL3 szintű STO (Safe Torque Off) funkcióval rendelkezik, ami magas szintű védelmet nyújt. Emellett számos beépített védelmi funkcióval is ellátták, mint például a termikus védelem, motor-fázisvédelem, túláramvédelem, túlfeszültség-védelem és egyéb kritikus védelmi funkciók mind a motor, mind a hajtás számára. A 8 digitális bemenet, 3 analóg bemenet, 2 analóg kimenet és 3 relé kimenet pedig sokoldalú vezérlési és felügyeleti lehetőségeket kínál.
Schneider Electric Altivar Process ATV630 - ATV630D11N4 - frekvenciaváltó, 11kW, 3f, 400VAC, IP21, falra szerelhető műszaki adatok
Általános jellemzők
Termékvonal: Altivar Process ATV600
Termék specifikus alkalmazás: Folyamat és közüzemi rendszerek
Termék vagy komponens típusa: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövidnév: ATV630
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs port protokoll: Modbus TCP, Ethernet, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Átviteli keret: RTU
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Teljesítmény jellemzők
Névleges tápfeszültség: 380-480 V -15...10%
Relatív szimmetrikus hálózati feszültségtűrés: 10 %
Relatív szimmetrikus hálózati frekvenciatűrés: 5 %
Névleges kimeneti áram: 23,5 A
Motorteljesítmény kW: 11 kW (normál üzem), 7,5 kW (nehéz üzem)
Motorteljesítmény LE: 15 LE (normál üzem), 10 LE (nehéz üzem)
Vonali áram: 19,8 A 380 V-nál (normál üzem), 17 A 480 V-nál (normál üzem)
Folyamatos kimeneti áram: 23,5 A 4 kHz-en normál üzemben, 16,5 A 4 kHz-en nehéz üzemben
Frekvenciaváltó kimeneti frekvencia: 0,1-500 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2-12 kHz állítható
Védelem és biztonság
IP védettségi fokozat: IP21 (IEC 61800-5-1 és IEC 60529 szerint)
Védelmi fokozat: UL type 1 (UL 508C szerint)
Biztonsági funkció: STO (safe torque off) SIL 3
EMC szűrő: Beépített, 50 m-ig IEC 61800-3 C2 kategóriának megfelelő, 150 m-ig IEC 61800-3 C3 kategóriának megfelelő
Fizikai jellemzők
Szélesség: 171 mm
Magasság: 409 mm
Mélység: 233 mm
Nettó tömeg: 7,7 kg
Környezeti feltételek
Hűtés típusa: Kényszerkonvekció
Üzemi környezeti hőmérséklet: -15-50°C (teljesítménycsökkenés nélkül), 50-60°C (teljesítménycsökkentő faktorral)
Üzemi magasság: ≤ 1000 m teljesítménycsökkenés nélkül, 1000-4800 m áramcsökkentés 1% per 100 m
Relatív páratartalom: 5-95% kondenzáció nélkül (IEC 60068-2-3 szerint)
