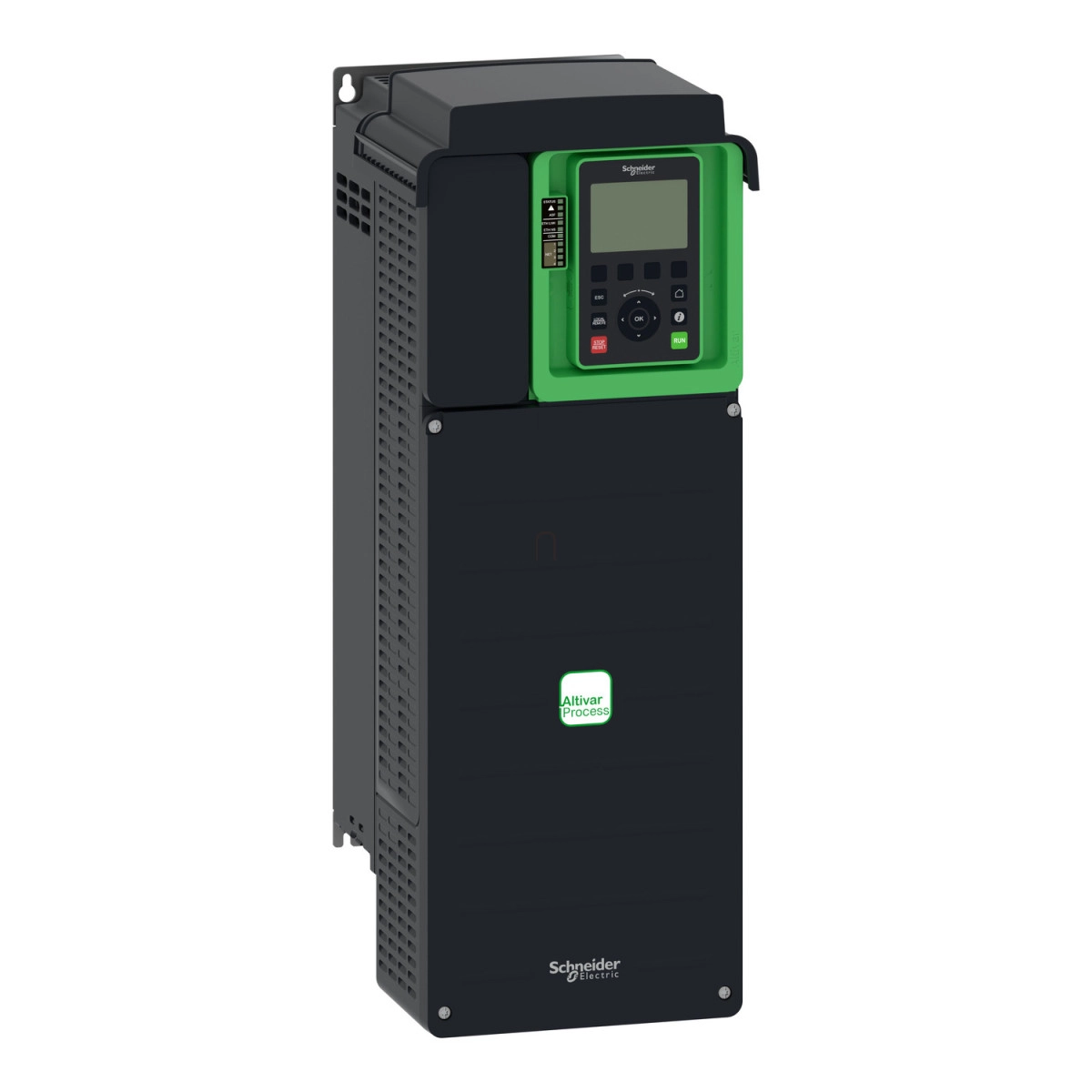

A Schneider Electric Altivar Process ATV600 termékcsalád ATV630D18N4 típusú frekvenciaváltója egy univerzális, nagy teljesítményű megoldást kínál a különböző ipari alkalmazásokhoz. Ez a falra szerelhető, IP21 védettséggel rendelkező készülék tökéletesen alkalmas 18,5 kW-os (normál terhelés) vagy 15 kW-os (nagy terhelés) aszinkron és szinkronmotorok vezérlésére a 380-480V feszültségtartományban.
A készülék kiemelkedő teljesítményét a 39,2 A-es névleges kimeneti áram (normál terhelés esetén) és a 0,1-500 Hz közötti frekvenciatartomány jellemzi. Az eszköz által biztosított STO (safe torque off) SIL3 biztonsági funkció garantálja a biztonságos üzemeltetést. Kommunikációs lehetőségei rendkívül sokoldalúak, támogatja a Modbus TCP, Modbus soros, valamint az Ethernet protokollokat. Ezek mellett opcionálisan bővíthető többek között Profibus DP V1, PROFINET, DeviceNet, CANopen és egyéb kommunikációs modulokkal, így könnyen integrálható különböző ipari rendszerekbe.
Az ATV630D18N4 frekvenciaváltó számos alkalmazási területen használható, beleértve a HVAC rendszereket, élelmiszer- és italfeldolgozást, bányászatot, olaj- és gázipart, valamint víz- és szennyvízkezelést. Konkrét felhasználási területei között szerepelnek centrifugál kompresszorok, szivattyúk, ventilátorok, keverők és szállítószalagok vezérlése. A 2-12 kHz között állítható kapcsolási frekvencia és a lineáris gyorsítási/lassítási rámpák (0,01-9999 s között külön-külön beállítható) további rugalmasságot biztosítanak a motorvezérlésben. Az eszköz különböző vezérlési profilokat támogat, mint például az állandó nyomaték, optimalizált nyomaték, változó nyomaték az aszinkron motoroknál, valamint állandó mágneses motor és szinkron reluktancia motor vezérlés a szinkronmotoroknál.
A készülék kompakt méretekkel rendelkezik (211 mm széles, 546 mm magas, 232 mm mély) és mindössze 14,2 kg tömegű, így könnyen telepíthető. A frekvenciaváltó három fázisú tápellátást igényel, és kimagasló védettséggel rendelkezik különböző hibákkal szemben, beleértve a túlmelegedést, túláramot, rövidzárlatot, fáziskiesést és túlfeszültséget. Az eszköz robusztus kialakításának köszönhetően -15°C és 50°C közötti hőmérsékleten üzemeltethető derating nélkül (50-60°C között teljesítménycsökkentéssel), és akár 1000 m tengerszint feletti magasságig teljesítményvesztés nélkül használható.
Az ATV630D18N4 számos tanúsítvánnyal rendelkezik, többek között CE, CSA, UL, TÜV, valamint ATEX zóna 2/22 minősítéssel, megfelelve az IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508 és IEC 13849-1 szabványoknak. Ez a frekvenciaváltó a Schneider Electric minőségi termékére jellemző megbízhatóságot és hosszú élettartamot biztosít az ipari felhasználók számára.
Schneider Electric Altivar Process ATV630 - ATV630D18N4 - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Típus: ATV630
Alkalmazási terület: Folyamatirányítás és közművek
Termékváltozat: Standard verzió
Szerelési mód: Falra szerelhető
IP védettség: IP21 az IEC 61800-5-1 és IEC 60529 szabványok szerint
UL védettség: UL type 1 az UL 508C szabvány szerint
Hűtés típusa: Kényszerített légáramlás
Elektromos paraméterek
Névleges tápfeszültség: 380-480 V (-15...+10%)
Tápfrekvencia: 50-60 Hz (±5%)
Motor teljesítmény (normál terhelés): 18,5 kW / 25 LE
Motor teljesítmény (nagy terhelés): 15 kW / 20 LE
Névleges kimeneti áram: 39,2 A
Vonali áram (normál terhelés): 33,4 A (380 V) / 28,9 A (480 V)
Vonali áram (nagy terhelés): 27,7 A (380 V) / 24,4 A (480 V)
Folyamatos kimeneti áram: 39,2 A 4 kHz-en normál terhelésnél, 31,7 A 4 kHz-en nagy terhelésnél
Frekvenciaváltó kimeneti frekvencia: 0,1-500 Hz
Kapcsolási frekvencia: 2-12 kHz állítható, 4-12 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Maximális kimeneti feszültség: 480 V
Látszólagos teljesítmény: 24 kVA 480 V-nál (normál terhelés), 20,3 kVA 480 V-nál (nagy terhelés)
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Kommunikációs lehetőségek
Kommunikációs protokollok: Modbus TCP, Modbus soros, Ethernet
Fizikai interfész: Ethernet, 2-vezetékes RS485
Átviteli sebesség: 10/100 Mbit/s, 4800/9600/19200/38,4 kbps
Be- és kimenetek
Diszkrét bemenetek száma: 8
Diszkrét bemeneti típus: DI7, DI8 impulzus bemenetként programozható: 0-30 kHz, 24V DC
Analóg bemenetek száma: 3
Analóg bemeneti típusok: Szoftveresen konfigurálható feszültség/áram bemenet
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Védelmi funkciók
Védelmi típusok: Hőmérséklet elleni védelem (motor, hajtás), túláram, túlfeszültség, alulfeszültség, rövidzárlat, fáziskiesés
Mechanikai jellemzők
Méretek (Sz x M x Mé): 211 x 546 x 232 mm
Nettó tömeg: 14,2 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...50°C (derating nélkül), 50...60°C (derating faktorral)
Tengerszint feletti magasság: ≤ 1000 m derating nélkül, 1000-4800 m között 100 m-enként 1% áramcsökkentéssel
Relatív páratartalom: 5-95% lecsapódás nélkül az IEC 60068-2-3 szerint
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Vibrációállóság: 1,5 mm csúcstól-csúcsig (f= 2-13 Hz), 1g (f= 13-200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15g 11 ms ideig az IEC 60068-2-27 szerint
Tanúsítványok
Termék tanúsítványok: CSA, ATEX zóna 2/22, ATEX INERIS, DNV-GL, UL, TÜV
Jelölés: CE
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
