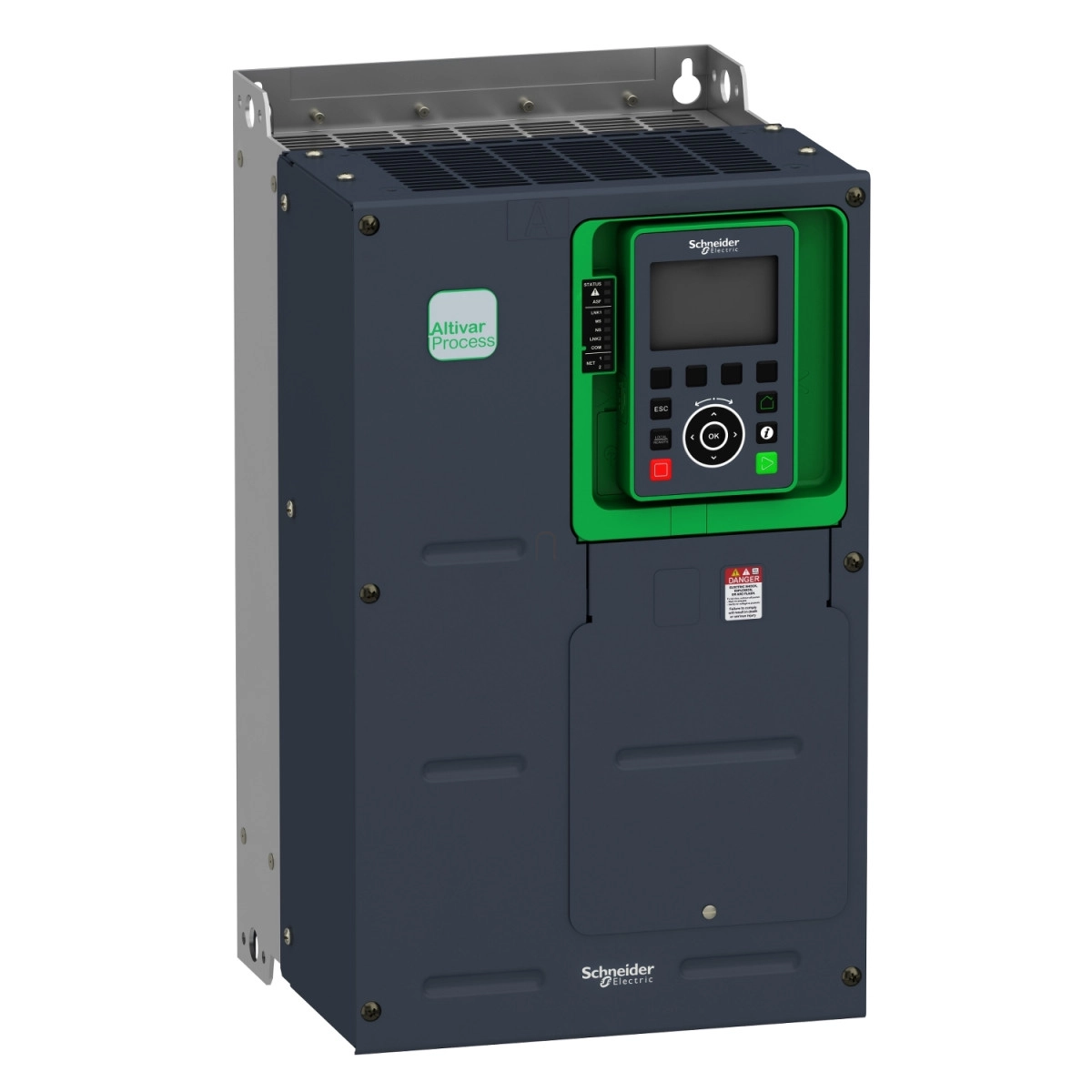

Az ATV630D18Y6 típusú Schneider Electric Altivar Process ATV600 sorozatú frekvenciaváltó egy professzionális változtatható sebességű hajtás, amely 500-690 V-os háromfázisú hálózatról működik és elsősorban ipari folyamatirányítási és közműalkalmazásokhoz tervezték. Ez a készülék maximális rugalmasságot és teljesítményt biztosít mind aszinkron, mind szinkron motorok vezérléséhez.
A frekvenciaváltó 18,5 kW-os teljesítménnyel rendelkezik 690 V-os normál üzemben, valamint 15 kW-os teljesítménnyel nagy terhelésű (heavy duty) üzemmódban. Az 500 V-os hálózaton 15 kW (normál) és 11 kW (heavy duty) teljesítményt biztosít. Az ATV630D18Y6 sokoldalúságát mutatja, hogy többféle lóerőben is kifejezhető a teljesítménye: 690 V-on 25 LE (normál) vagy 20 LE (heavy duty), illetve 500 V-on 20 LE (normál) vagy 15 LE (heavy duty).
A készülék széles körű kommunikációs képességekkel rendelkezik, támogatja az Ethernet, Modbus soros és Modbus TCP protokollokat. A készülék A-jelű foglalatába különböző kommunikációs modulok illeszthetők, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP és Ethernet Powerlink. Az eszköz 8 digitális bemenettel rendelkezik, amelyek közül a DI7 és DI8 impulzusbemenetként is konfigurálható. Az analóg bemenetek (AI1, AI2, AI3) szoftveres beállítással feszültség (0-10 V DC) vagy áram (0-20 mA) érzékelésére alkalmasak. A frekvenciaváltó 3 db relés kimenettel is rendelkezik, amelyek között található hibareléként (R1) és szekvenciarelékként (R2, R3) konfigurálható típusok.
Az ATV630D18Y6 modell IP00-es védelmi szinttel rendelkezik az alapkivitelben, de kiegészítő készlettel (VW3A9705) IP20-as védettség is elérhető. Az eszköz falra szerelhető, méretei 246 mm szélesség × 420 mm magasság × 242 mm mélység, súlya pedig 22 kg. Kényszerített légáramlású hűtéssel rendelkezik, a hűtőlevegő térfogatárama 330 m³/óra.
A frekvenciaváltó kiemelkedő funkciói közé tartozik a STO (Safe Torque Off) biztonsági funkció, amely SIL3 szintű védelmet biztosít. A kimeneti frekvencia 0,1-500 Hz között szabályozható, a kapcsolási frekvencia pedig 2-8 kHz között állítható. A készülék támogatja a különböző motor vezérlési profilokat, beleértve az állandó nyomatékú, optimalizált nyomatékú és változtatható nyomatékú szabályozást aszinkron motorokhoz, valamint állandó mágnesű és szinkron reluktancia motorok vezérlését is.
A frekvenciaváltó teljes körű motorvédelmet biztosít, beleértve a túlmelegedés, túláram, rövidzár, fáziskiesés és túlfeszültség elleni védelmet. A beépített EMC szűrő megfelel az IEC 61800-3 C3 kategória követelményeinek 25 m-es kábelezés esetén. A készülék széles működési hőmérséklet-tartománnyal rendelkezik: -15°C-tól +50°C-ig teljesítménycsökkenés nélkül, valamint +50°C-től +60°C-ig teljesítmény-visszavétellel üzemeltethető.
Schneider Electric Altivar Process ATV630 - ATV630D18Y6 - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Típus: ATV630
Alkalmazás: Folyamatirányítás és közművek
Komponens típus: Változtatható sebességű hajtás
Verzió: Standard
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 500...690 V
Hálózati feszültségtűrés: 10%
Hálózati frekvencia: 50...60 Hz
Frekvenciatűrés: 5%
Névleges kimeneti áram: 24,0 A
Motorteljesítmény: 18,5 kW 690 V (normál üzem) / 15 kW 690 V (heavy duty)
Motorteljesítmény: 15 kW 500 V (normál üzem) / 11 kW 500 V (heavy duty)
Motorteljesítmény LE-ben: 25 LE 690 V (normál) / 20 LE 690 V (heavy duty) / 20 LE 500 V (normál) / 15 LE 500 V (heavy duty)
Vonali áram: 23,1 A 500 V (normál) / 23 A 690 V (normál) / 18,4 A 500 V (heavy duty) / 19,2 A 690 V (heavy duty)
Folyamatos kimeneti áram: 24 A 4 kHz-en normál üzem / 18 A 4 kHz-en heavy duty
Frekvenciatartomány: 0,1...500 Hz
Védettség és biztonsági funkciók
IP védettségi fokozat: IP00 (alapkivitel), IP20 (VW3A9705 készlettel)
Biztonsági funkció: STO (Safe Torque Off) SIL 3
EMC szűrő: Beépített, 25 m-es kábelezés esetén megfelel az IEC 61800-3 C3 kategóriának
Kommunikáció
Kommunikációs portok: Ethernet, Modbus soros, Modbus TCP
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink
I/O csatolófelület
Digitális bemenetek: 8 db, ebből DI7, DI8 impulzusbemenetként is használható (0...30 kHz, 24 V DC)
Analóg bemenetek: 3 db (AI1, AI2, AI3) szoftveresen konfigurálható: 0...10 V DC / 0...20 mA
Analóg kimenetek: 2 db, szoftveresen konfigurálható: 0...10 V DC / 0...20 mA
Relés kimenetek: 3 db (R1: hibareléként, R2-R3: szekvenciarelékként konfigurálható)
Motor vezérlési módok
Aszinkron motor vezérlési profil: Állandó nyomatékú standard, Optimalizált nyomatékú mód, Változtatható nyomatékú standard
Szinkron motor vezérlési profil: Állandómágnesű motor, Szinkron reluktancia motor
Fizikai jellemzők
Hűtés típusa: Kényszerített konvekció
Szélesség: 246 mm
Magasság: 420 mm
Mélység: 242 mm
Nettó tömeg: 22 kg
Környezeti feltételek
Üzemi hőmérséklet-tartomány: -15...50°C (teljesítménycsökkenés nélkül), 50...60°C (teljesítménycsökkenéssel)
Üzemi magasság: ≤1000 m teljesítménycsökkenés nélkül, 1000...4800 m között 1% teljesítménycsökkenés/100 m
Relatív páratartalom: 5...95% (kondenzáció nélkül)
