Az Altivar Process ATV600 családba tartozó ATV630D22N4Z egy csúcskategóriás frekvenciaváltó a Schneider Electric kínálatából, amely különösen folyamatirányítási és közműipari alkalmazásokhoz lett kifejlesztve. Ez a változó sebességű hajtás 22 kW teljesítményű, normál üzemmódban, illetve 18,5 kW teljesítményű nehéz üzemmódban, így ideális választás az ipari környezetben használt aszinkron és szinkron motorok szabályozására.
Az ATV630D22N4Z különleges sajátossága, hogy 380-480 V-os háromfázisú tápfeszültséggel működik, ami az ipari környezetben általánosan használt feszültségtartomány. A készülék 0,1-500 Hz közötti frekvenciatartományban képes a motor fordulatszámát szabályozni, ami rendkívül széles alkalmazási területet biztosít. Többféle kommunikációs porttal rendelkezik, köztük Modbus TCP, Ethernet és Modbus soros csatlakozásokkal, amelyek lehetővé teszik a berendezés könnyű integrálását a meglévő ipari hálózatokba és vezérlőrendszerekbe.
A készülék IP21-es védettséggel és integrált EMC szűrővel rendelkezik, amely 10 méteres kábelhosszúságig IEC 61800-3 kategória C2, 50 méteres kábelhosszúságig pedig IEC 61800-3 kategória C3 szabványnak felel meg. A beépített STO (Safe Torque Off) biztonsági funkció SIL 3 szintű védelmet biztosít, ami kiemelkedő biztonságot jelent az ipari környezetben. A frekvenciaváltó számos védelmi funkcióval is rendelkezik, többek között motor hővédelem, túlfeszültség elleni védelem, fázisvesztés elleni védelem, és rövidzárlat elleni védelem, amelyek mind növelik a rendszer üzembiztonságát és élettartamát.
Az ATV630D22N4Z széles alkalmazási területen használható, ideális választás vízkezelő rendszerek, élelmiszeripar, épületgépészet, bányászat, olaj- és gázipar számára. Különösen ajánlott szivattyúk, ventilátorok, kompresszorok, keverők és szállítószalagok vezérléséhez. A változó nyomatékú és állandó nyomatékú alkalmazásokhoz is tökéletesen megfelel. A készülék kiemelkedő tulajdonsága a 2-12 kHz között állítható kapcsolási frekvencia, ami lehetővé teszi a zajszint optimalizálását a különböző alkalmazási területeken. A méretei (195 mm szélesség, 480 mm magasság, 225,5 mm mélység) és a 13,7 kg tömeg lehetővé teszik a falra szerelést, így nem foglal felesleges helyet a padlón vagy a vezérlőszekrényben.

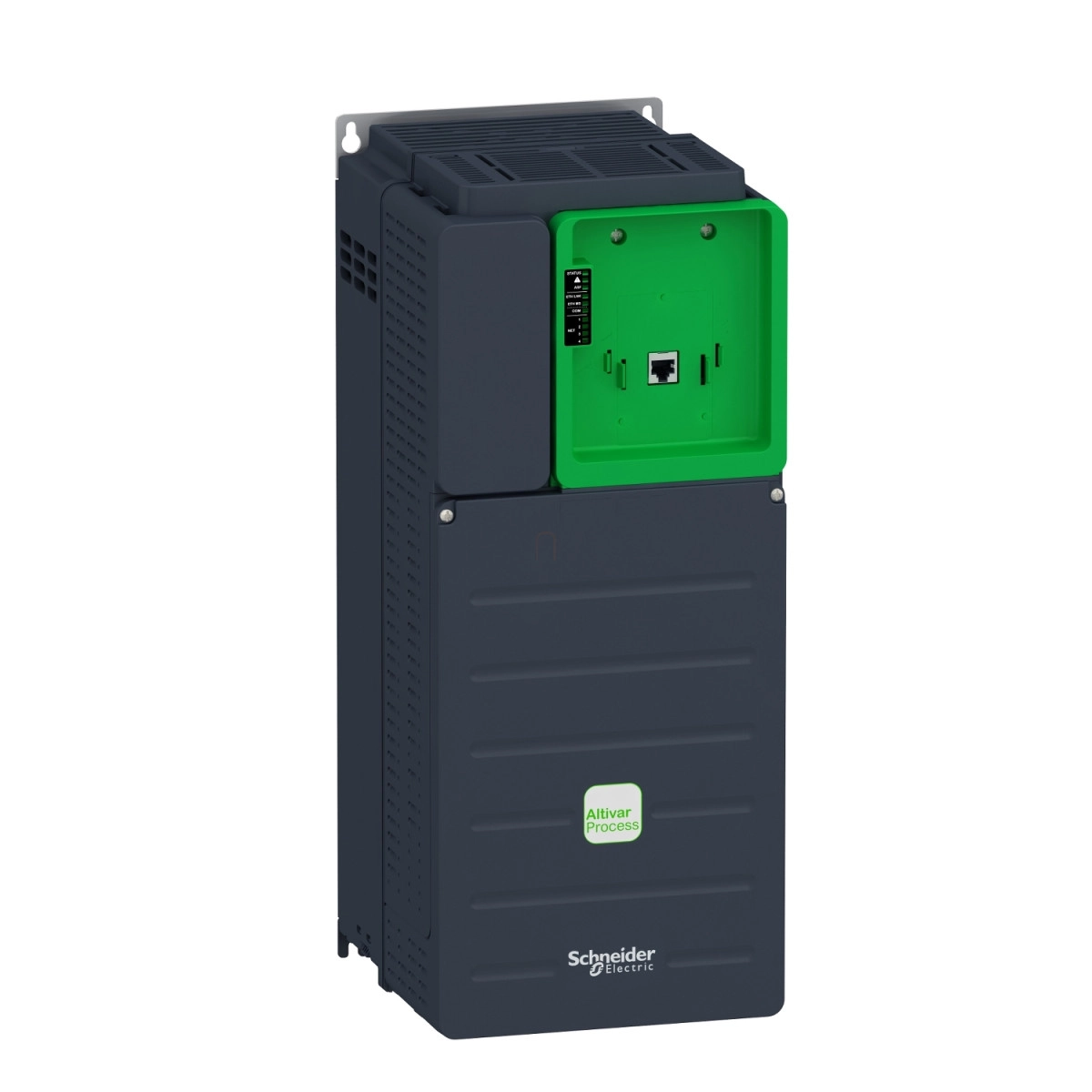

Schneider Electric Altivar Process ATV630 - ATV630D22N4Z - frekvenciaváltó, 22kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típusa: ATV630
Termékvariáns: Standard változat
Szerelési mód: Szekrénybe szerelhető
IP védettség: IP21 (IP20 az IEC 61800-5-1 és IEC 60529 szerint)
Felhasználási terület: Folyamatirányítás és közművek
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V -15%...+10%
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 46,3 A
Motorteljesítmény kW-ban: 22 kW (normál üzem), 18,5 kW (nehéz üzem)
Motorteljesítmény HP-ben: 30 HP (normál üzem), 25 HP (nehéz üzem)
Tápáram: 39,6 A 380 V-on (normál üzem), 34,4 A 480 V-on (normál üzem)
Folyamatos kimeneti áram: 46,3 A 4 kHz-en normál üzemben, 39,2 A 4 kHz-en nehéz üzemben
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kommunikációs lehetőségek
Kommunikációs portok protokollja: Modbus TCP, Ethernet, Modbus soros
Fizikai interfész: Ethernet, 2 vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Bemenetek és kimenetek
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC vagy áram: 0...20 mA
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Védelmi funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Motor hővédelem, Motoroldali fázisvesztés elleni védelem, Hajtás hővédelem, DC busz túlfeszültség elleni védelem, Kimeneti túláram elleni védelem
Fizikai jellemzők
Szélesség: 195 mm
Magasság: 480 mm
Mélység: 225,5 mm
Nettó súly: 13,7 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...50 °C (teljesítménycsökkentés nélkül), 50...60 °C (teljesítménycsökkentéssel)
Üzemi tengerszint feletti magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 1% teljesítménycsökkentéssel 100 m-enként
Relatív páratartalom: 5...95% kondenzáció nélkül
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
