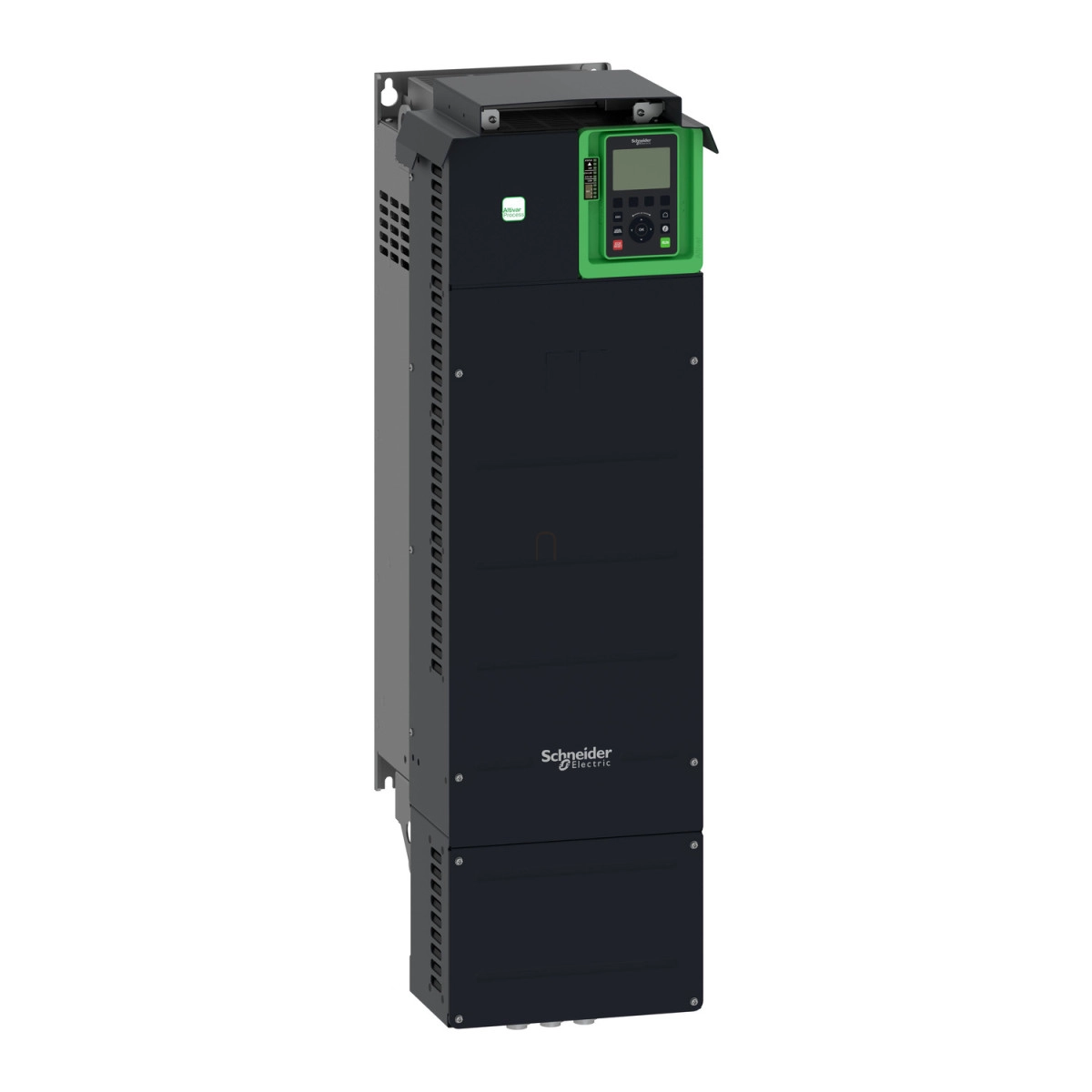

A Schneider Electric Altivar Process ATV600 sorozatú ATV630D30M3 frekvenciaváltó egy professzionális, folyamatirányítási és közműalkalmazásokra optimalizált eszköz, amely különösen hatékony megoldást kínál a 30 kW-os (normál terhelés) vagy 22 kW-os (nagy terhelés) teljesítményigényű alkalmazásokhoz. Ez a falra szerelhető, IP21 védettségű frekvenciaváltó 200-240 V közötti háromfázisú táphálózatról üzemeltethető, és UL type 1 tanúsítvánnyal rendelkezik.
Az ATV630D30M3 rendkívül sokoldalú eszköz, amely mind aszinkron, mind szinkron motorok vezérlésére alkalmas. A beépített kommunikációs lehetőségek között megtalálható a Modbus soros, Ethernet és Modbus TCP protokoll, amely biztosítja a modern ipari rendszerekbe való zökkenőmentes integrációt. Opcionálisan további kommunikációs modulokkal bővíthető, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és számos egyéb ipari kommunikációs megoldás. A 0,1-500 Hz közötti frekvenciatartományban működő eszköz számos alkalmazási területen bevethető, a HVAC rendszerektől kezdve az élelmiszeripari folyamatokon át a bányászati, olajipari és vízgazdálkodási alkalmazásokig.
A frekvenciaváltó kompakt kialakítású, 290 mm széles, 922 mm magas és 323 mm mély, nettó tömege 56,6 kg. Technikai szempontból kiemelkedő a 123 A névleges kimeneti áram (normál terhelésnél) és a 92,6 A (nagy terhelésnél), valamint az STO (safe torque off) SIL 3 biztonsági funkció. A készülék számos védelmi funkcióval rendelkezik, többek között motor és hajtás hővédelme, fázisszakadás elleni védelem, túláram elleni védelem, túlfeszültség elleni védelem és rövidzárlat elleni védelem. A kényszerhűtésű eszköz működési hőmérséklettartománya -15°C és 50°C között van derating nélkül, 50-60°C között pedig derating faktorral működtethető.
A berendezés csatlakozási lehetőségei is rendkívül rugalmasak: 8 digitális bemenet (DI1-DI8), 3 analóg bemenet (AI1-AI3) és 2 analóg kimenet (AQ1-AQ2) található rajta. A digitális bemenetek közül a DI7 és DI8 programozható impulzus bemenetként is használható. A relékimenetek (R1, R2, R3) nagy rugalmasságot biztosítanak a rendszerállapot jelzésére és a folyamatirányításra. Az eszköz különféle szerelési módokat támogat, beleértve az egyedi IP21 és IP20 szerelést, valamint két meghajtó egymás melletti IP20 szerelését.
Schneider Electric Altivar Process ATV630 - ATV630D30M3 - frekvenciaváltó műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Termék specifikus alkalmazás: Folyamatirányítás és közművek
Termék típusa: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövid neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs port protokoll: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Átviteli keret: RTU
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Elektromos paraméterek
Névleges tápfeszültség: 200...240 V - 15...10 %
Relatív szimmetrikus hálózati feszültség tűrés: 10 %
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Névleges kimeneti áram: 123,0 A
Védelmi szint: IP21 az IEC 61800-5-1 szerint, IP21 az IEC 60529 szerint
UL védelmi szint: UL type 1 az UL 508C szerint
Hűtés típusa: Kényszerkonvekciós
Tápfrekvencia: 50...60 Hz - 5...5 %
Motorteljesítmény
Motorteljesítmény kW: 30 kW (normál terhelés), 22 kW (nagy terhelés)
Motorteljesítmény HP: 40 HP (normál terhelés), 30 HP (nagy terhelés)
Üzemi paraméterek
Vonali áram: 104,7 A 200 V-nál (normál terhelés), 88,6 A 240 V-nál (normál terhelés), 78,3 A 200 V-nál (nagy terhelés), 67,1 A 240 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 123 A 2,5 kHz-nél normál terhelésre, 92,6 A 2,5 kHz-nél nagy terhelésre
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Biztonsági funkció: STO (safe torque off) SIL 3
Maximális kimeneti frekvencia: 500 kHz
Gyorsítási és lassítási rámpák: Lineáris, külön állítható 0,01...9999 s
Motorcsúszás kompenzáció: Állítható, Elnyomható, Nem elérhető állandó mágneses motor törvénynél, Automatikus terheléstől függetlenül
Védelmi funkciók
Védelem típusa: Motor hővédelem, Motor safe torque off, Motor fázisszakadás, Hajtás hővédelem, Hajtás safe torque off, Hajtás túlmelegedés, Kimeneti fázisok és föld közötti túláram, Kimeneti feszültség túlterhelés, Rövidzárlat védelem, Hajtás fázisszakadás, DC busz túlfeszültség, Tápfeszültség túlfeszültség, Tápfeszültség alulfeszültség, Tápfeszültség fáziskiesés, Túlsebesség, Vezérlőkör szakadás
Fizikai paraméterek
Szélesség: 290 mm
Magasság: 922 mm
Mélység: 323 mm
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földhöz
Zajszint: 62,4 dB a 86/188/EEC szerint
Szennyezési fokozat: 2 az IEC 61800-5-1 szerint
Vibrációs ellenállás: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti levegő hőmérséklet működés közben: -15...50 °C (derating nélkül), 50...60 °C (derating faktorral)
Üzemeltetési magasság: <= 1000 m derating nélkül, 1000...4800 m áramderating 1 % per 100 m
Üzemeltetési pozíció: Függőleges +/- 10 fok
