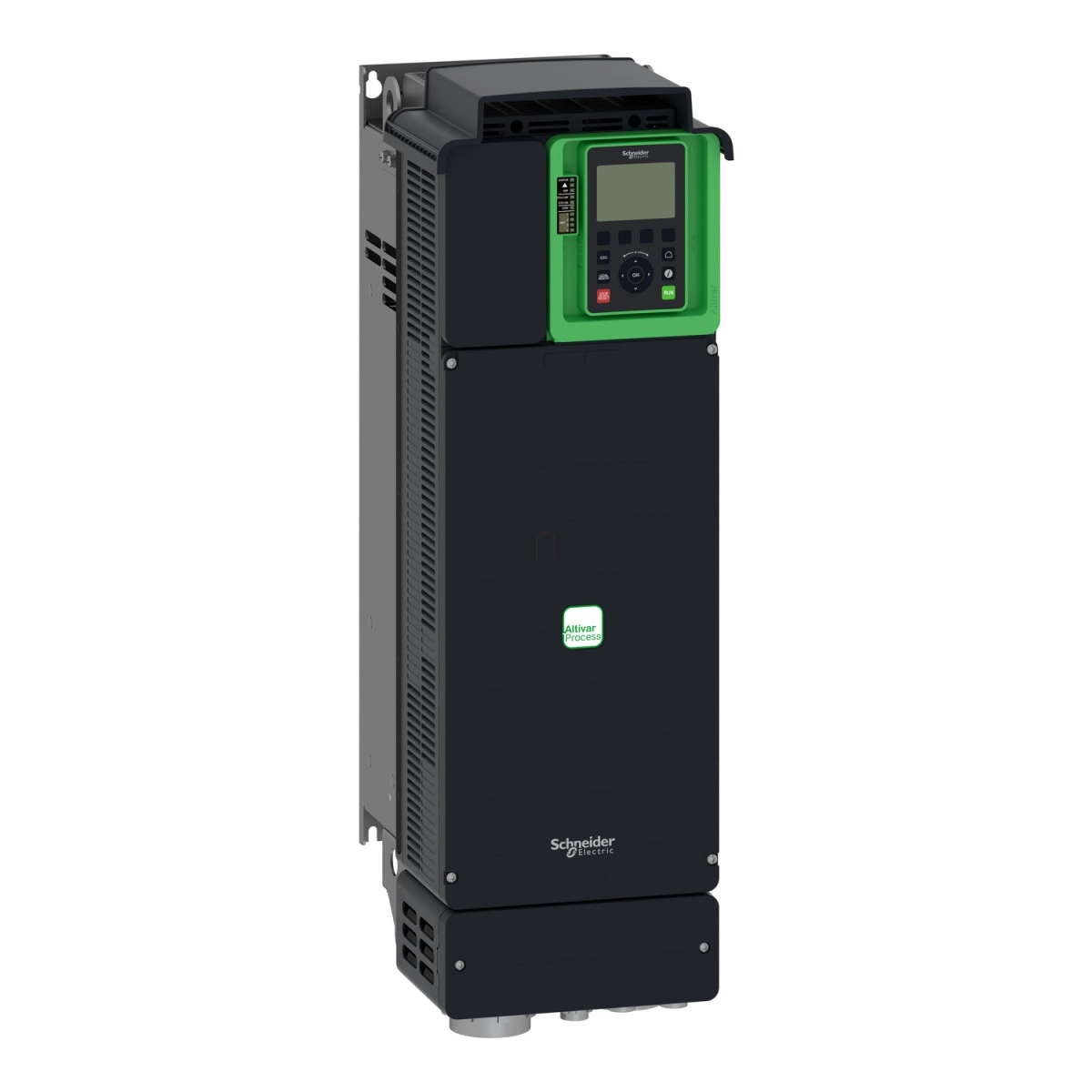

Schneider Electric Altivar Process ATV630 - ATV630D30N4 - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék specifikus alkalmazás: Folyamatirányítás és közművek
Termék típusa: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövid neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs protokollok: Ethernet, Modbus TCP, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési mód: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Adatkeret: RTU
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15...+10%)
Hálózati fázisok száma: 3 fázis
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Tápfrekvencia: 50...60 Hz (-5...+5%)
Névleges kimeneti áram: 61,5 A
Motorteljesítmény kW: 30 kW (normál terhelés), 22 kW (nagy terhelés)
Motorteljesítmény LE: 40 LE (normál terhelés), 30 LE (nagy terhelés)
Hálózati áram: 53,3 A 380 V-nál (normál terhelés), 45,9 A 480 V-nál (normál terhelés), 40,5 A 380 V-nál (nagy terhelés), 35,8 A 480 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 61,5 A 4 kHz-nél normál terhelésre, 46,3 A 4 kHz-nél nagy terhelésre
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz derating faktorral
Látszólagos teljesítmény: 38,2 kVA 480 V-nál (normál terhelés), 29,8 kVA 480 V-nál (nagy terhelés)
Maximális átmeneti áram: 67,7 A 60 másodpercig (normál terhelés), 69,5 A 60 másodpercig (nagy terhelés)
Megengedett átmeneti áramcsúcs: 1,1 x In 60 másodpercig (normál terhelés), 1,5 x In 60 másodpercig (nagy terhelés)
Teljesítmény tartomány: 30...50 kW 380...440 V 3 fázis, 30...50 kW 480...500 V 3 fázis
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Szinkron motor vezérlési profil: Permanens mágneses motor, Szinkron reluktancia motor
Gyorsulási és lassulási rámpák: Lineáris, külön állítható 0,01...9999 másodperc között
Motor slip kompenzáció: Állítható, Kikapcsolható, Nem elérhető permanens mágnes motor esetén, Automatikus a terheléstől függetlenül
4 negyedes működés: Nem
Fékezés leállásig: DC injektálással
Beépített fékchopper: Nem
Bemenet/Kimenet
Diszkrét bemenet száma: 8
Diszkrét bemenet típusa: DI7, DI8 impulzus bemenetként programozható: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenet száma: 3
Analóg kimenet száma: 2
Relé kimenet száma: 3
Mintavételezési idő: 2 ms +/- 0,5 ms (DI1...DI4) - diszkrét bemenet, 5 ms +/- 1 ms (DI5, DI6) - diszkrét bemenet, 5 ms +/- 0,1 ms (AI1, AI2, AI3) - analóg bemenet, 10 ms +/- 1 ms (AO1) - analóg kimenet
Védelem
IP védettségi fokozat: IP21 az IEC 61800-5-1 és IEC 60529 szerint
Védettségi fokozat: UL type 1 az UL 508C szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Termikus védelem: motor, Safe torque off: motor, Motorfázis szakadás: motor, Termikus védelem: hajtás, Safe torque off: hajtás, Túlmelegedés: hajtás, Túláram a kimeneti fázisok és a föld között: hajtás, Kimeneti feszültség túlterhelés: hajtás, Rövidzárlat elleni védelem: hajtás, Motorfázis szakadás: hajtás, DC busz túlfeszültség: hajtás, Táphálózati túlfeszültség: hajtás, Táphálózati alulfeszültség: hajtás, Táphálózati fáziskiesés: hajtás, Túlsebesség: hajtás, Vezérlőköri szakadás: hajtás
Fizikai jellemzők
Hűtés típusa: Kényszerített légáramlás
Szélesség: 226 mm
Magasság: 673 mm
Mélység: 271 mm
Nettó tömeg: 28 kg
Burkolat szerelés: Falra szerelhető
Üzemeltetési pozíció: Függőleges +/- 10 fok
Környezeti feltételek
Környezetvédelmi osztály (üzem közben): Class 3C3 és Class 3S3 az IEC 60721-3-3 szerint
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig a föld felé
Zajszint: 63,5 dB a 86/188/EEC szerint
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) és 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti levegő hőmérséklet üzemeltetés közben: -15...50 °C (leértékelés nélkül), 50...60 °C (derating faktorral)
Üzemeltetési magasság: <= 1000 m leértékelés nélkül, 1000...4800 m 100 méterenként 1% áramerősség-csökkentéssel
Hűtőlevegő térfogata: 240 m³/h
