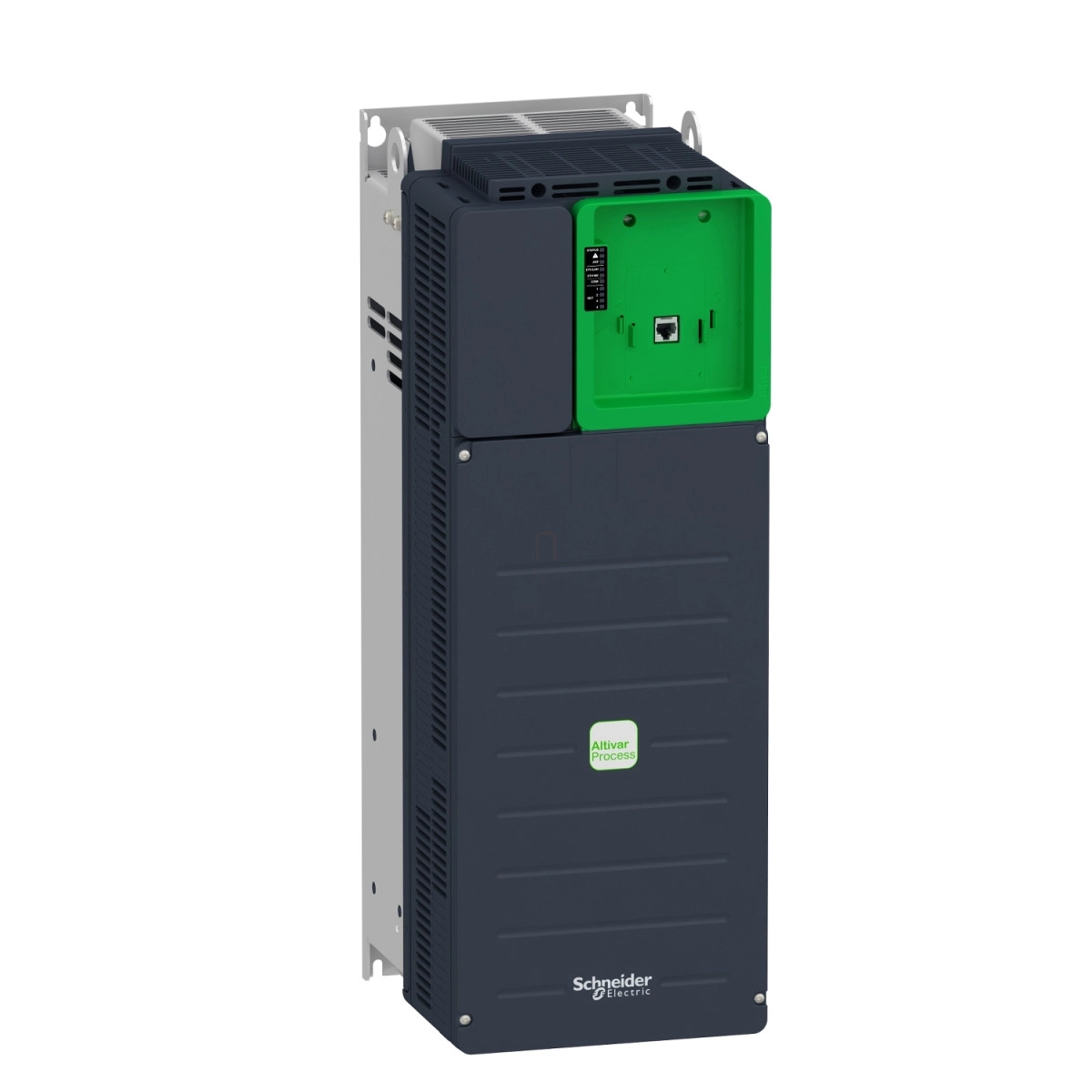

A Schneider Electric Altivar Process ATV600 sorozatából származó ATV630D30N4Z frekvenciaváltó az ipari folyamatok és közművek hatékony szabályozásának élvonalbeli megoldása. Ez a standard kivitelű, cabinet mount típusú változó sebességű hajtás különösen alkalmas komplex ipari alkalmazásokhoz, ahol a precíz motorvezérlés és a magas fokú integráció kulcsfontosságú követelmény.
A 30 kW (normál terhelés) teljesítményű ATV630 modell 380...480 V-os tápfeszültség tartománnyal rendelkezik, ami rendkívül rugalmassá teszi a különböző ipari környezetekben történő alkalmazását. A készülék egyaránt alkalmas aszinkron és szinkron motorok vezérlésére, így univerzális megoldást kínál különböző motortípusokhoz. Névleges kimeneti áramerőssége 61,5 A, míg normál üzemmódban 53,3 A (380 V-on) és 45,9 A (480 V-on) bemeneti áramot igényel.
Kommunikációs lehetőségei kiemelkedően sokoldalúak: beépített Ethernet, Modbus TCP és Modbus soros portokkal rendelkezik, valamint számos opcionális kommunikációs modullal bővíthető, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és BACnet. Ez a széles választék lehetővé teszi a frekvenciaváltó zökkenőmentes integrálását gyakorlatilag bármilyen ipari automatizálási és épületfelügyeleti rendszerbe.
A készülék szabályozási funkciói lenyűgözőek: a sebesség szabályozás mellett fejlett nyomatékszabályozási képességekkel is rendelkezik. A kimeneti frekvencia 0,1...500 Hz tartományban állítható, frekvencia felbontása kijelzőn 0,1 Hz, analóg bemeneten 0,012/50 Hz. A lineáris gyorsítási és lassítási rámpák 0,01...9999 másodperc között külön-külön állíthatók. A kapcsolási frekvencia 2...12 kHz között szabályozható, alapértelmezetten 4 kHz. A készülék motorcsúszás kompenzációval is rendelkezik, amely a terheléstől függően automatikusan állítható, kikapcsolható, vagy teljesen kiiktatható az állandó mágneses szinkronmotor vezérlés esetén.
Védelmi funkciói között megtalálható a motor termikus védelmi funkciója, a Safe Torque Off (STO) SIL 3 biztonsági funkció, a motorfázis-szakadás védelem, valamint számos drive védelmi funkció, mint túlmelegedés, túláram, kimeneti túlfeszültség, rövidzárlat, DC busz túlfeszültség, tápfeszültség túl- és alulfeszültség, tápfázis-kiesés, és túlsebesség védelem.
A bemeneti/kimeneti lehetőségek rendkívül rugalmasak: 8 digitális bemenet (ebből kettő impulzus bemenetként is konfigurálható), 3 analóg bemenet (feszültség/áram), 2 analóg kimenet és 3 relékimenet áll rendelkezésre. A digitális bemenetek pozitív (source) vagy negatív (sink) logikával is működtethetők, ami tovább növeli a rendszerintegrációs lehetőségeket.
Fizikai szempontból a készülék IP21 védelemmel rendelkezik, míg az alsó csatlakozóknál IP00 védelmi fokozat jellemzi az IEC 60529 szerint. Méretei: 210 mm szélesség, 597 mm magasság, 262 mm mélység, súlya 25,8 kg. Kényszerített légáramú hűtéssel rendelkezik, hűtőlevegő mennyisége 240 m³/h. A készülék -15...50 °C közötti környezeti hőmérsékleten üzemeltethető teljesítménycsökkentés nélkül, 50...60 °C között pedig teljesítménycsökkentési tényező alkalmazásával.
Schneider Electric Altivar Process ATV630D30N4Z műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Speciális alkalmazási terület: Folyamatvezérlés és közművek
Komponens típusa: Változtatható sebességű hajtás
Változat: Standard verzió
Eszköz rövid neve: ATV630
Szerelési mód: Szekrénybe szerelhető
IP védettségi fokozat: IP21, IP20 (IEC 61800-5-1 szerint), IP00 (alsó csatlakozóknál az IEC 60529 szerint)
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V
Szimmetrikus hálózati feszültség tűrés: 10%
Szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 61,5 A
Motorteljesítmény: 30 kW (normál üzem), 22 kW (nehéz üzem)
Motorteljesítmény lóerőben: 40 LE (normál üzem), 30 LE (nehéz üzem)
Hálózati áram: 53,3 A 380 V-nál (normál üzem), 45,9 A 480 V-nál (normál üzem), 40,5 A 380 V-nál (nehéz üzem), 35,8 A 480 V-nál (nehéz üzem)
Folyamatos kimeneti áram: 61,5 A 4 kHz-nél normál üzemben, 46,3 A 4 kHz-nél nehéz üzemben
Frekvenciaváltó kimeneti frekvenciája: 0,1...500 Hz
Biztonsági funkció: STO (safe torque off) SIL 3
EMC szűrő: Integrált 10 m-ig megfelelve az IEC 61800-3 C2 kategóriának, Integrált 50 m-ig megfelelve az IEC 61800-3 C3 kategóriának, EMC lemez opcióval
Hűtés típusa: Kényszerített légáramlás
Tápfrekvencia: 50...60 Hz - 5...5%
Kommunikációs jellemzők
Kommunikációs port protokoll: Ethernet, Modbus TCP, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési mód: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Átviteli keret: RTU
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Be- és kimeneti jellemzők
Diszkrét bemenetek száma: 8
Diszkrét bemenet típusa: DI7, DI8 impulzus bemenetként programozható: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg bemenet típus: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 31,5 kOhm, felbontás 12 bit
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Relékimenet típusa: Konfigurálható R1 relé (hibareléként), R2, R3 (szekvencia reléként)
Méret és súly
Szélesség: 210 mm
Magasság: 597 mm
Mélység: 262 mm
Nettó súly: 25,8 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléshez képest
Zajszint: 63,5 dB a 86/188/EEC szerint
Szennyezési fok: 2 az IEC 61800-5-1 szerint
Vibrációállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
Üzemi környezeti hőmérséklet: -15...50 °C (teljesítménycsökkentés nélkül), 50...60 °C (teljesítménycsökkentési tényezővel)
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 100 m-enként 1% áramcsökkentéssel
