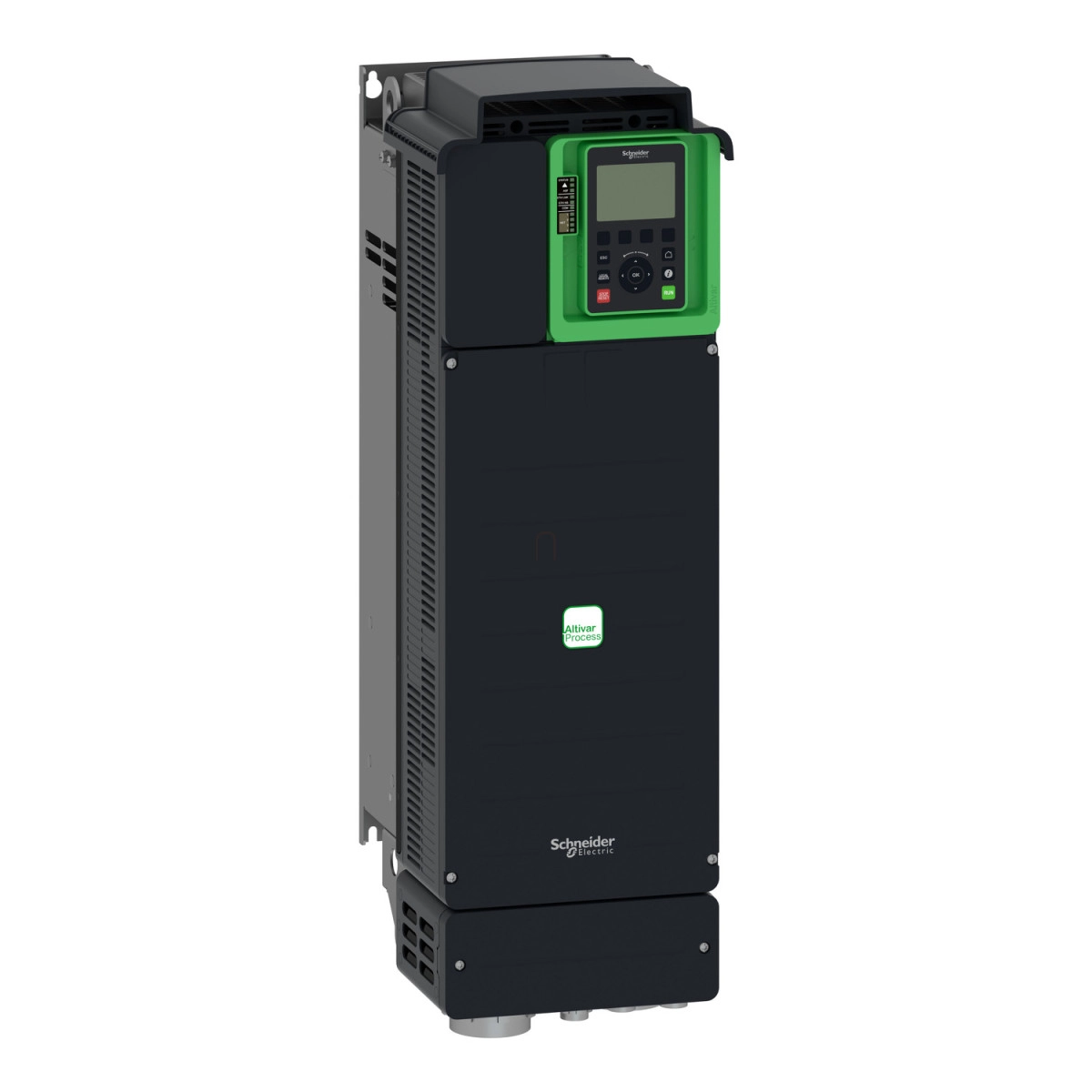

A Schneider Electric Altivar Process ATV600 sorozatú ATV630D37N4 frekvenciaváltó egy professzionális, folyamatirányításra és közműalkalmazásokra optimalizált készülék, amely kiváló teljesítményt biztosít változó fordulatszámú hajtásrendszerekben. Ez a standard kivitelű, fali szerelésű eszköz 37 kW (normál terhelés) vagy 30 kW (nagy terhelés) teljesítményre képes háromfázisú aszinkron és szinkron motorok hajtására.
Az ATV630D37N4 frekvenciaváltó 380-480 V-os tápfeszültség-tartományban működik, névleges kimeneti árama 74,5 A normál terhelés mellett. A készülék IP21-es védelmi osztályba tartozik (megfelel az IEC 61800-5-1 és IEC 60529 szabványoknak), valamint UL type 1 minősítéssel is rendelkezik az UL 508C szerint. Kommunikációs lehetőségek széles skáláját kínálja: beépített Ethernet, Modbus TCP és Modbus soros interfészek biztosítják a rugalmas integrációt ipari hálózatokba és vezérlőrendszerekbe.
A frekvenciaváltó számos speciális funkcióval rendelkezik, amelyek különösen alkalmassá teszik folyamatirányítási alkalmazásokra. Az eszköz képes 0,1-től 500 Hz-ig terjedő kimeneti frekvenciára, és különféle motorvezérlési profilokat támogat: állandó nyomaték, optimalizált nyomaték és változó nyomaték az aszinkron motorokhoz, valamint állandó mágneses motoros és szinkron reluktancia motoros vezérlés a szinkron motorokhoz. A frekvenciaváltó fejlett biztonsági funkciói között megtalálható a STO (safe torque off) SIL 3 szabványnak megfelelően. A beépített DC injektálásos fékezés lehetővé teszi a motor hatékony leállítását.
Az ATV630D37N4 rugalmas bemeneti/kimeneti lehetőségeket kínál: 8 digitális bemenet (amelyek közül kettő impulzusbemenetként is konfigurálható), 3 analóg bemenet, 2 analóg kimenet és 3 relékimenet. Ezek a jellemzők lehetővé teszik a komplex vezérlési és szabályozási feladatok megvalósítását. A PID szabályozó funkció segítségével különféle folyamatváltozók (például nyomás, áramlás, hőmérséklet) pontos szabályozása valósítható meg. Az eszköz széles működési hőmérséklet-tartománnyal rendelkezik: -15°C-tól 50°C-ig derating nélkül, 50-60°C között teljesítménycsökkentéssel használható.
A frekvenciaváltó számos ipari alkalmazási területen használható, különösen alkalmas épületgépészeti, élelmiszeripari, bányászati, olaj- és gázipari, valamint víz- és szennyvízkezelési alkalmazásokhoz. Tipikus felhasználási területek: centrifugális kompresszorok, csavaros kompresszorok, szivattyúk, ventilátorok, szállítószalagok és keverők. A frekvenciaváltó méretei: 226 mm szélesség, 673 mm magasság, 271 mm mélység, nettó súlya 28,2 kg. A készülék fali szerelésű, és különböző szerelési típusok lehetségesek: egyedi IP21 (A típus), egymás melletti IP20 (B típus, csak 2 meghajtó esetén) és egyedi IP20 (C típus).
Schneider Electric Altivar Process ATV630 - ATV630D37N4 - frekvenciaváltó, 37kW, 3f, 400VAC, IP21, falra szerelhető műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Process ATV600
Típus: ATV630
Alkalmazási terület: Folyamatirányítás és közművek
Komponens típus: Frekvenciaváltó
Változat: Standard verzió
Szerelési mód: Falra szerelhető
IP védelmi osztály: IP21 az IEC 61800-5-1 és IEC 60529 szerint
UL védettség: UL type 1 az UL 508C szerint
Tápellátás
Névleges tápfeszültség: 380...480 V (-15...10%)
Szimmetrikus hálózati feszültségtűrés: 10%
Szimmetrikus hálózati frekvenciatűrés: 5%
Tápfrekvencia: 50...60 Hz (-5...5%)
Maximális bemeneti áram: 66,2 A
Kimeneti jellemzők
Névleges kimeneti áram: 74,5 A
Folyamatos kimeneti áram: 74,5 A 4 kHz-en normál terhelés esetén
Folyamatos kimeneti áram: 61,5 A 4 kHz-en nagy terhelés esetén
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Maximális kimeneti feszültség: <= tápfeszültség
Látszólagos teljesítmény: 47,6 kVA 480 V-on (normál terhelés)
Motorteljesítmény
Motorteljesítmény kW: 37 kW (normál terhelés), 30 kW (nagy terhelés)
Motorteljesítmény LE: 50 LE (normál terhelés), 40 LE (nagy terhelés)
Szabályozási jellemzők
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
Motor csúszáskompenzáció: Beállítható, Elnyomható, Nem elérhető állandó mágneses motor esetén, Automatikus bármilyen terhelés mellett
Gyorsítási és lassítási rámpák: Lineáris, külön-külön beállítható 0,01...9999 s között
Kapcsolási frekvencia
Kapcsolási frekvencia: 2...12 kHz állítható
Kapcsolási frekvencia: 4...12 kHz derating tényezővel
Névleges kapcsolási frekvencia: 4 kHz
Fékezés
Fékezés leállításkor: DC injektálással
Beépített fékchopper: Nem
Kommunikáció
Kommunikációs port protokoll: Ethernet, Modbus TCP, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
I/O jellemzők
Digitális bemenet száma: 8
Digitális bemeneti típus: DI7, DI8 impulzusbemenetként programozható: 0...30 kHz, 24 V DC (<= 30 V)
Analóg bemenet száma: 3
Analóg kimenet száma: 2
Relékimenet száma: 3
Védelem
Védelmi típus: Termikus védelem: motor, Biztonságos nyomatéklekapcsolás: motor, Motorfázis szakadás: motor, Túlmelegedés: frekvenciaváltó, Túláram a kimeneti fázisok és föld között: frekvenciaváltó, Túlterhelés a kimeneti feszültségben: frekvenciaváltó, Rövidzárlat védelem: frekvenciaváltó, DC busz túlfeszültség: frekvenciaváltó, Tápfeszültség túl- és alulfeszültség: frekvenciaváltó, Tápfázis kiesés: frekvenciaváltó, Túlsebesség: frekvenciaváltó
Biztonsági funkciók
Biztonsági funkció: STO (biztonságos nyomatéklekapcsolás) SIL 3
Környezeti feltételek
Működési környezeti hőmérséklet: -15...50°C (derating nélkül), 50...60°C (derating faktorral)
Működési tengerszint feletti magasság: <= 1000 m derating nélkül, 1000...4800 m áramcsökkentéssel (1% / 100 m)
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Zaj szint: 63,5 dB a 86/188/EEC szerint
Fizikai jellemzők
Szélesség: 226 mm
Magasság: 673 mm
Mélység: 271 mm
Hűtés típusa: Kényszerített konvekció
Tanúsítványok
Termék tanúsítványok: DNV-GL, TÜV, ATEX INERIS, CSA, UL, ATEX zóna 2/22
Jelölés: CE
Szabványok: UL 508C, IEC 61800-3, IEC 61800-3 1. környezet C2 kategória, EN/IEC 61800-3 2. környezet C3 kategória, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
