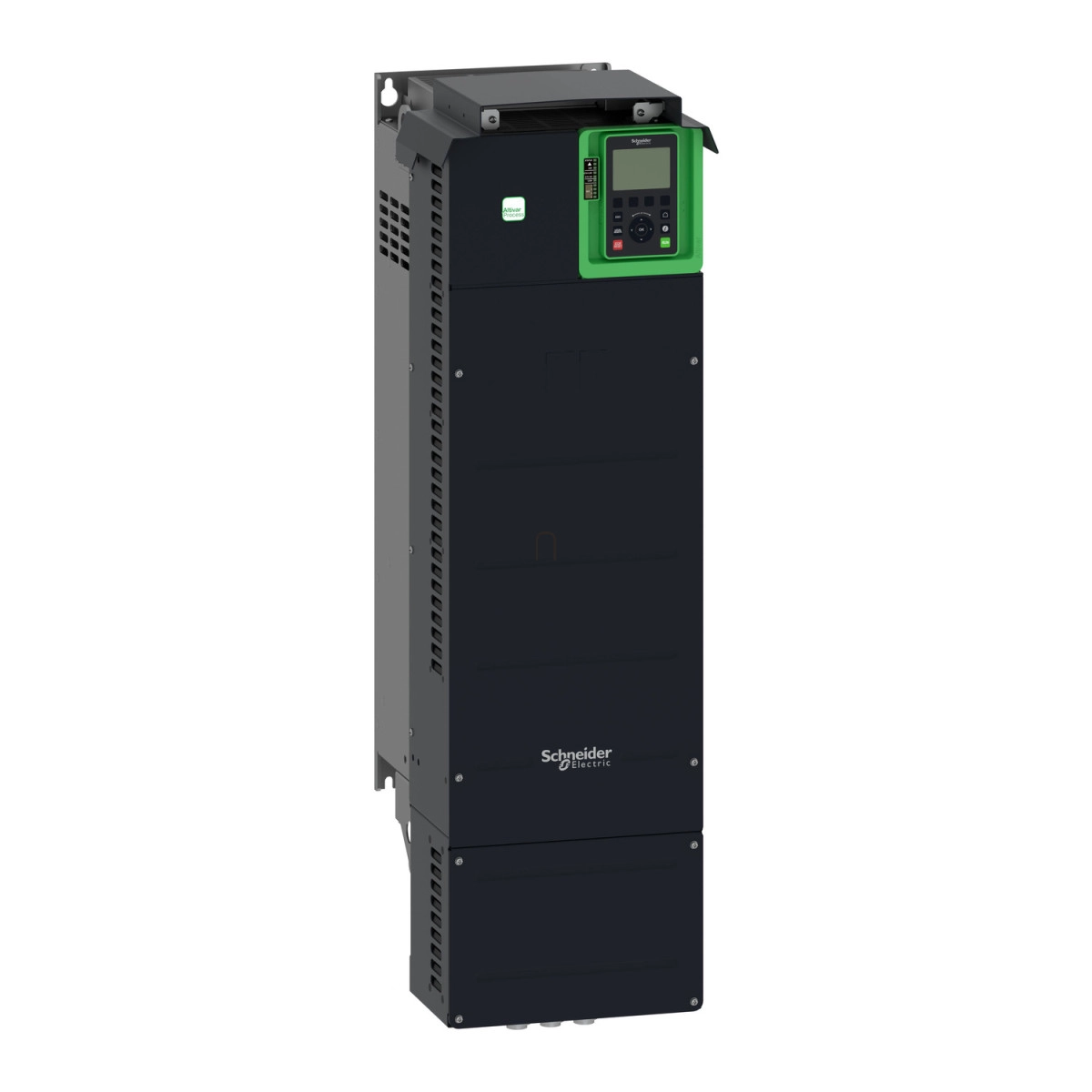

Schneider Electric Altivar Process ATV630 - ATV630D55N4 - frekvenciaváltó, 55kW, 3f, 400VAC, IP21, falra szerelhető

Szélesség méret: 430 mm

Hosszúság méret: 1 100 mm

Magasság méret: 470 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Altivar Process ATV630 - ATV630D55N4 - frekvenciaváltó, 55kW, 3f, 400VAC, IP21, falra szerelhető

Name: Schneider Electric Altivar Process ATV630 - ATV630D55N4 - frekvenciaváltó, 55kW, 3f, 400VAC, IP21, falra szerelhető
Brand: Schneider Electric
SKU: 3606480701443
Price: 1700572 HUF
Availability: InStock

1 700 572 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Altivar ATV630

Frekvenciaváltó (inverterek)

Az Altivar Process ATV600 sorozatú ATV630D55N4 frekvenciaváltó egy sokoldalú és nagy teljesítményű változtatható sebességű hajtás, amelyet a Schneider Electric kifejezetten folyamatirányítási és közüzemi alkalmazásokhoz fejlesztett ki. Ez az IP21 védettségi fokozatú, falra szerelhető hajtás 55 kW teljesítményt biztosít normál terhelés esetén (45 kW nehéz terhelés mellett), és ideális választás aszinkron és szinkronmotoros alkalmazások széles köréhez.

Az ATV630D55N4 modell 380-480 V háromfázisú tápfeszültséggel működik, és 106 A névleges kimeneti áramot biztosít normál terhelés mellett. A hajtás számos beépített kommunikációs protokollt támogat, beleértve az Ethernet, Modbus soros és Modbus TCP interfészeket, így könnyen integrálható különböző ipari automatizálási rendszerekbe. A készülék beépített EMC szűrővel rendelkezik, amely 150 méterig biztosítja az IEC 61800-3 C3 kategória szerinti megfelelőséget, ezáltal csökkentve a telepítési költségeket és az elektromágneses interferenciát.

Az ATV630D55N4 frekvenciaváltó rendkívül rugalmas vezérlési lehetőségeket kínál, beleértve az állandó nyomaték, optimalizált nyomaték és változtatható nyomaték üzemmódokat aszinkron motorokhoz, valamint a permanens mágneses és szinkron reluktancia motorok támogatását. A hajtás 0,1-500 Hz közötti kimeneti frekvenciatartományt biztosít, továbbá lineáris gyorsulási és lassulási rámpákat kínál, amelyek 0,01-9999 másodperc között állíthatók. A készülék számos védelmi funkcióval is rendelkezik, beleértve a motor és a hajtás termikus védelmét, túláram, túlfeszültség és fáziskimaradás elleni védelmet, valamint a biztonságos nyomatékkikapcsolás (STO) SIL 3 szintű funkcióját.

Az ATV630D55N4 frekvenciaváltó kivételesen gazdag I/O felülettel rendelkezik, amely 8 digitális bemenetet, 3 analóg bemenetet, 2 analóg kimenetet és 3 relékimenetet foglal magában. A digitális bemenetek közül kettő (DI7, DI8) impulzusbemenetként is konfigurálható 0-30 kHz tartományban. Az analóg bemenetek feszültség (0-10 V) és áram (0-20 mA) jeleket egyaránt fogadhatnak, 12 bites felbontással. A relékimenetek konfigurálhatók hibajelzésre és szekvenciavezérlésre, és max. 3 A kapcsolóáramot biztosítanak ellenállásos terhelés esetén. A hajtás tartalmaz egy beállítható PID szabályozót is, amely lehetővé teszi a folyamatváltozók pontos szabályozását különböző alkalmazásokban.

Schneider Electric Altivar Process ATV630 - ATV630D55N4 - frekvenciaváltó, 55kW, 3f, 400VAC, IP21, falra szerelhető műszaki adatok

Általános jellemzők

Termékcsalád: Altivar Process ATV600

Alkalmazás: Folyamatirányítás és közművek

Komponens típus: Változtatható sebességű hajtás

Változat: Standard verzió

Rövid terméknév: ATV630

Szerelési mód: Falra szerelhető

Kommunikációs és kapcsolódási adatok

Kommunikációs protokollok: Ethernet, Modbus soros, Modbus TCP

Fizikai interfész: Ethernet, 2-vezetékes RS 485

Adatátviteli sebesség: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps

Átviteli keret: RTU

Csatlakozó típus: RJ45 (a távoli grafikus terminálon) Ethernet/Modbus TCP és Modbus soros számára

Elektromos paraméterek

Névleges tápfeszültség: 380...480 V -15...10 %

Relatív szimmetrikus hálózati feszültség tűrés: 10 %

Relatív szimmetrikus hálózati frekvencia tűrés: 5 %

Névleges kimeneti áram: 106,0 A

Hálózati frekvencia: 50...60 Hz -5...5 %

Motor teljesítmény kW: 55 kW (normál terhelés), 45 kW (nehéz terhelés)

Motor teljesítmény LE: 75 LE (normál terhelés), 60 LE (nehéz terhelés)

Vonali áram: 97,2 A 380 V-on (normál terhelés), 84,2 A 480 V-on (normál terhelés), 81,4 A 380 V-on (nehéz terhelés), 71,8 A 480 V-on (nehéz terhelés)

Folyamatos kimeneti áram: 106 A 2,5 kHz-en normál terhelés esetén, 88 A 2,5 kHz-en nehéz terhelés esetén

Frekvenciaváltó kimeneti frekvencia: 0,1…500 Hz

Maximális kimeneti feszültség: 480,0 V

Látszólagos teljesítmény: 70 kVA 480 V-on (normál terhelés), 59,7 kVA 480 V-on (nehéz terhelés)

Maximális tranziens áram: 116,6 A 60 s-ig (normál terhelés), 132 A 60 s-ig (nehéz terhelés)

Vezérlési jellemzők

Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változtatható nyomaték standard

Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor

Gyorsulási és lassulási rámpák: Lineáris, külön beállítható 0,01...9999 s között

Motor csúszáskompenzáció: Állítható, kikapcsolható, automatikus a terheléstől függetlenül

Kapcsolási frekvencia: 2,5...8 kHz derating tényezővel, 2...8 kHz állítható

Biztonsági funkciók: STO (biztonságos nyomatékkikapcsolás) SIL 3

Be- és kimeneti jellemzők

Digitális bemenetek száma: 8

Digitális bemeneti típus: DI7, DI8 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (<= 30 V)

Digitális bemenet logika: 16 előre beállított sebesség

Analóg bemenetek száma: 3

Analóg kimenetek száma: 2

Relékimenetek száma: 3

Mechanikai adatok

IP védelmi szint: IP21 az IEC 61800-5-1 szerint, IP21 az IEC 60529 szerint

Védelmi fokozat: UL 1-es típus az UL 508C szerint

Hűtés típusa: Kényszerített konvekció

Szélesség: 290 mm

Magasság: 922 mm

Mélység: 323 mm

Környezeti feltételek

Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földhöz képest

Zajszint: 62,4 dB a 86/188/EEC szerint

Szennyezési fokozat: 2 az IEC 61800-5-1 szerint

Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2…13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13…200 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint

Relatív páratartalom: 5…95 % kondenzáció nélkül az IEC 60068-2-3 szerint

Környezeti levegő hőmérséklet működés közben: -15…50 °C (derating nélkül), 50…60 °C (derating tényezővel)

Üzemelési tengerszint feletti magasság: <= 1000 m derating nélkül, 1000...4800 m áramderating 1 % per 100 m

Termék adatok

Szélesség méret

430 mm

Hosszúság méret

1 100 mm

Magasság méret

470 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606480701443

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP21

Hálózati frekvencia

50/60 Hz

Gyártó/Márka

Schneider Electric

Mélység

323 mm

Max. kimeneti feszültség

480 V

Tömeg

64 kg/db

Cikkszám

3606480701443
