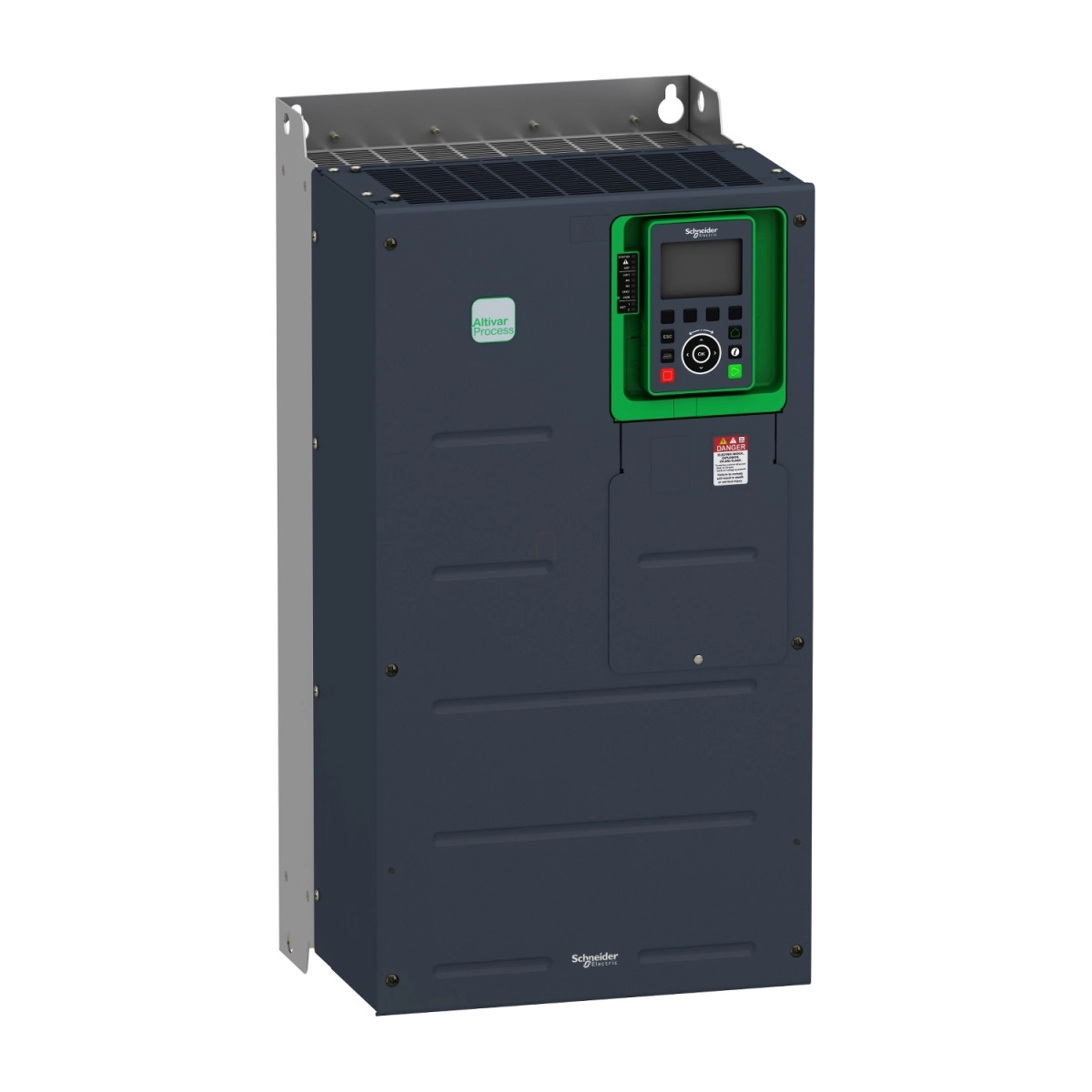

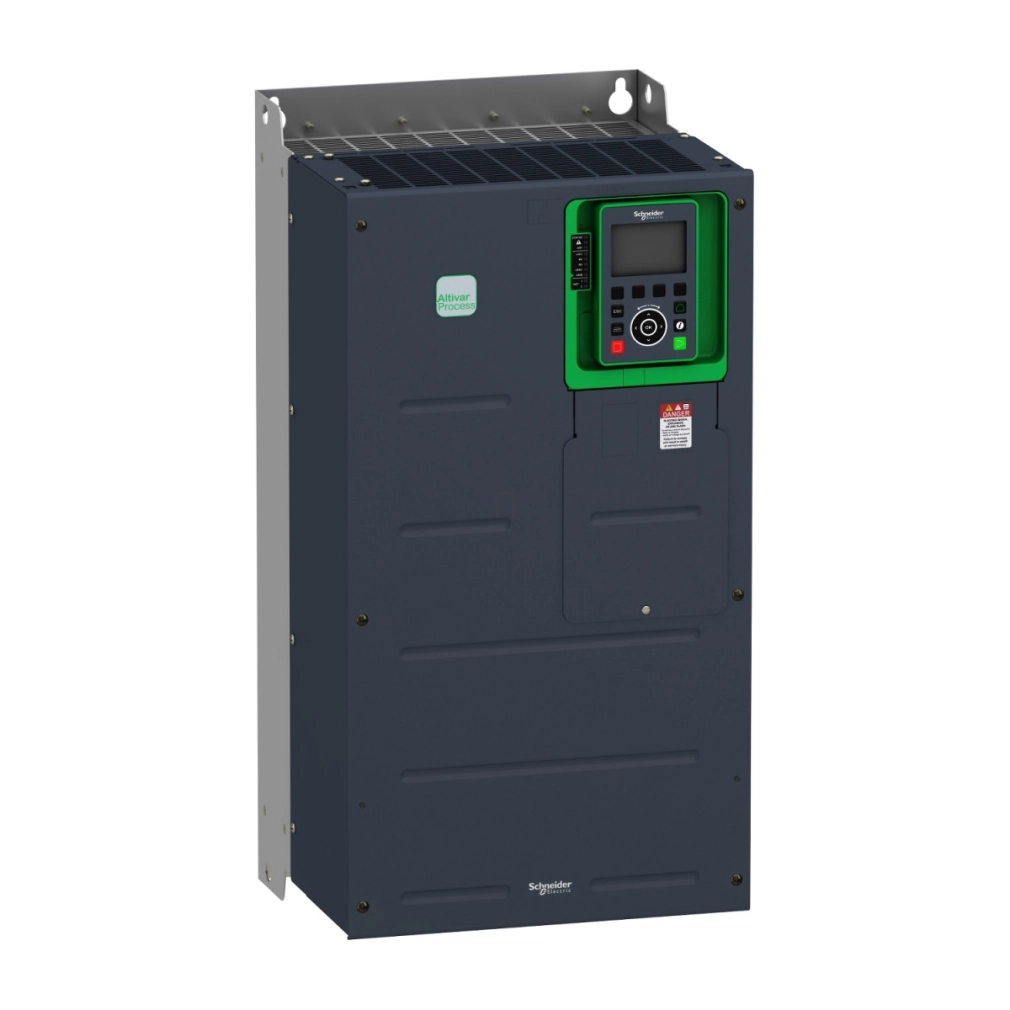

Az Altivar Process ATV600 sorozat, konkrétan az ATV630D55Y6 típusú frekvenciaváltó a Schneider Electric élvonalbeli ipari megoldása, amely kifejezetten folyamatirányítási és közművek alkalmazásaihoz lett kifejlesztve. Ez a 55kW teljesítményű változtatható sebességű hajtás széles feszültségtartománnyal (500-690V) rendelkezik, és számos intelligens vezérlési funkcióval segíti az ipari folyamatok optimalizálását.
A készülék standard kialakítású, falra szerelhető változat, amely IP00 alapvédelemmel rendelkezik, de opcionális kit (VW3A9706) segítségével IP20 védettségi szint érhető el. A beépített EMC szűrő 25 méterig biztosítja a kategória C3 szerinti zavarvédelmet az IEC 61800-3 szabvány szerint. A berendezés mind aszinkron, mind szinkronmotorok vezérlésére alkalmas, ezzel rendkívül rugalmas megoldást kínálva különböző alkalmazásokhoz.
Teljesítményét tekintve a frekvenciaváltó 690V-on normál terhelésnél 55kW, nehéz terhelésnél 45kW motorteljesítményt biztosít, ami lóerőben kifejezve 75, illetve 60 LE. A hajtás 500V esetén normál terhelésnél 45kW (60 LE), nehéz terhelésnél pedig 37kW (50 LE) teljesítményt nyújt. Ez a rugalmasság lehetővé teszi, hogy különböző terhelési profilokhoz optimalizáld a berendezést. A névleges kimeneti áram 66A, míg a hálózati áramfelvétel normál terhelésnél 690V esetén 62,5A, 500V esetén pedig 65,5A.
Kommunikációs képességei kiemelkedőek: a készülék Ethernet, Modbus soros és Modbus TCP protokollokat támogat alapkiépítésben, ami rendkívül rugalmas integrációt tesz lehetővé a meglévő automatizálási rendszerekbe. Bővítőkártyák segítségével további kommunikációs opciók is elérhetők, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen különböző csatlakozási módokkal, vagy BACnet MS/TP.
Vezérlési funkciók terén is rendkívül gazdag a készülék: 8 diszkrét bemenet (amelyek közül kettő impulzusbemenetként is konfigurálható), 3 analóg bemenet (feszültség vagy áram), 2 analóg kimenet és 3 relékimenet biztosítja a sokoldalú vezérlést. A készülék SIL 3 biztonsági szintű STO (Safe Torque Off) funkcióval rendelkezik, ami tovább növeli a biztonságos üzemeltetés lehetőségeit.
A készülék kifinomult motorvezérlési profilokkal rendelkezik, támogatja az állandó nyomatékú, optimalizált nyomatékú és változó nyomatékú üzemmódokat aszinkron motorokhoz, valamint a permanens mágneses és szinkron reluktancia motorok vezérlését is. A kapcsolási frekvencia 1-4,9 kHz között állítható, a névleges kapcsolási frekvencia 2,5 kHz. A maximális kimeneti frekvencia 500 Hz, ami rendkívül széles fordulatszám-tartományt biztosít.
Schneider Electric Altivar Process ATV630 - ATV630D55Y6 - frekvenciaváltó műszaki adatok
Általános jellemzők
Terméktípus: Altivar Process ATV600, ATV630 változtatható sebességű hajtás
Alkalmazás: Folyamat- és közműirányítás
Termékváltozat: Standard verzió
Rövid terméknév: ATV630
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 500...690 V -15...+10%
Hálózati frekvencia: 50...60 Hz ±5%
Névleges kimeneti áram: 66,0 A
Motorteljesítmény (kW): 55 kW 690 V-on (normál terhelés), 45 kW 690 V-on (nehéz terhelés), 45 kW 500 V-on (normál terhelés), 37 kW 500 V-on (nehéz terhelés)
Motorteljesítmény (LE): 75 LE 690 V-on normál terhelés, 60 LE 690 V-on nehéz terhelés, 60 LE 500 V-on normál terhelés, 50 LE 500 V-on nehéz terhelés
Hálózati áram: 62,5 A 690 V-on (normál terhelés), 54,4 A 690 V-on (nehéz terhelés), 65,5 A 500 V-on (normál terhelés), 55,6 A 500 V-on (nehéz terhelés)
Folyamatos kimeneti áram: 66 A 2,5 kHz-en normál terhelésnél, 55 A 2,5 kHz-en nehéz terhelésnél
Kimeneti frekvenciatartomány: 0,1...500 Hz
Védettség és biztonság
IP védettségi fokozat: IP00 (alapkivitel), IP20 (VW3A9706 készlettel), IP21
Biztonsági funkció: STO (safe torque off) SIL 3
EMC szűrő: Integrált, 25 m-ig megfelel az IEC 61800-3 C3 kategóriának
Kommunikációs jellemzők
Kommunikációs portok: Ethernet, Modbus soros, Modbus TCP
Opcionális kommunikációs kártyák: Profibus DP V1, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, BACnet MS/TP, Ethernet Powerlink
I/O jellemzők
Diszkrét bemenetek száma: 8
Diszkrét bemenet típusa: DI7, DI8 impulzusbemenetként programozható: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg kimenet száma: 2
Relékimenetek száma: 3
Fizikai jellemzők
Hűtés módja: Kényszerített légáramlás
Méretek (szélesség x magasság x mélység): 331 mm x 630 mm x 297 mm
Nettó tömeg: 53 kg
Környezeti feltételek
Működési hőmérséklet: -15...50 °C (terheléscsökkentés nélkül), 50...60 °C (terheléscsökkentéssel)
Tengerszint feletti magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m 1% per 100 m terheléscsökkentéssel
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajszint: 52 dB
