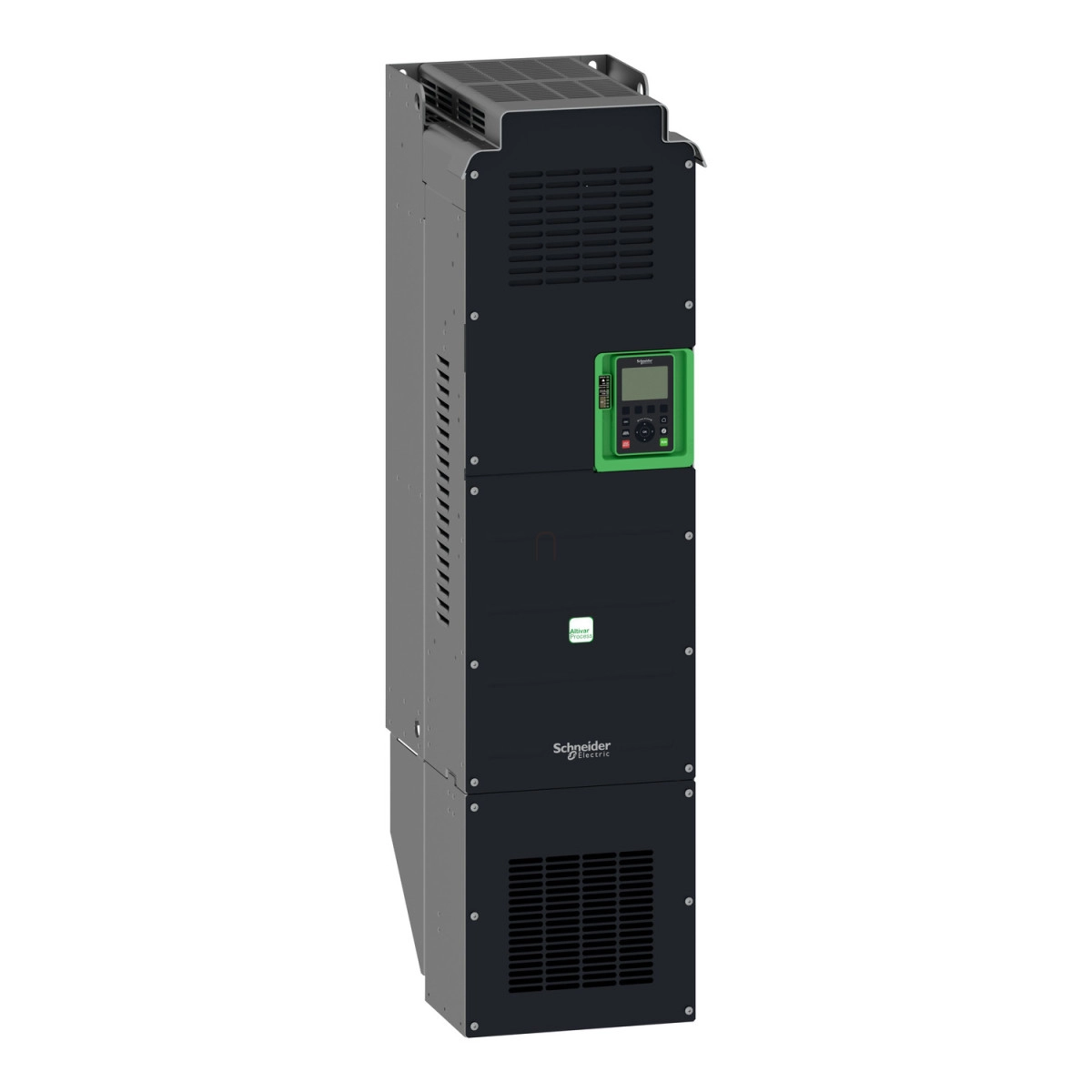

Az Altivar Process ATV600 sorozatú ATV630D75M3 frekvenciaváltó a Schneider Electric prémium kategóriás vezérlőeszköze, amely kifejezetten ipari folyamatvezérlési alkalmazásokhoz lett kifejlesztve. Ez a 75 kW teljesítményű, IP00 védettségű készülék kiváló megoldást nyújt az aszinkron és szinkron motorok hatékony szabályozására 200-240V-os hálózatokon.
Az ATV630D75M3 frekvenciaváltót elsősorban folyamatirányítási és közművekhez kapcsolódó alkalmazásokhoz tervezték. Ideális választás épületgépészeti rendszerekben kompresszorokhoz, élelmiszeriparban feldolgozó berendezésekhez, bányászati ventillátorokhoz és szivattyúkhoz, olaj- és gázipari alkalmazásokhoz, valamint víz- és szennyvízkezelési feladatokhoz. A készülék fali szerelési módjának köszönhetően könnyen integrálható a meglévő rendszerekbe, miközben a VW3A9704 kiegészítővel IP21 védettség is elérhető.
A fejlett kommunikációs képességek lehetővé teszik a rugalmas rendszerintegrációt. A frekvenciaváltó több protokollt is támogat: Modbus soros, Ethernet és Modbus TCP. Opcionálisan bővíthető további kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és egyéb ipari hálózati protokollokkal. A beépített interfészek és a bővítési lehetőségek biztosítják, hogy az ATV630D75M3 gyakorlatilag bármilyen ipari automatizálási környezetbe integrálható legyen.
A készülék lenyűgöző műszaki paraméterekkel rendelkezik. 282A névleges kimeneti áramával és 0,1-500 Hz frekvenciatartományával rendkívül rugalmas működést biztosít. Normál terhelés esetén 75 kW, nagy terhelés esetén pedig 55 kW motorteljesítmény vezérlésére képes. A kapcsolási frekvencia 2-8 kHz között állítható, ami lehetővé teszi az optimális működést különböző alkalmazási területeken. A készülék kiemelkedő védelmi funkciókkal rendelkezik, beleértve a SIL 3 biztonsági szintű Safe Torque Off (STO) funkciót is, amely magas szintű üzembiztonsági követelményeknek is megfelel. A motor és a hajtás védelme érdekében számos védelmi funkcióval van felszerelve, mint például túlmelegedés, rövidzárlat, fáziskiesés és túlfeszültség elleni védelem.
Az ATV630D75M3 kiemelkedő rugalmasságot biztosít a motorvezérlés területén. Támogatja az állandó nyomaték, optimalizált nyomatékmód és változó nyomaték üzemmódokat aszinkron motorok esetén, valamint a permanens mágneses és szinkron reluktancia motorok vezérlését is. A lineárisan állítható gyorsulási és lassulási rámpák (0,01-9999 másodperc), valamint a beállítható motorcsúszás-kompenzáció tovább növelik a vezérlés finomhangolási lehetőségeit. A nagy pontosságú analóg be- és kimeneteknek köszönhetően (12 bit felbontás a bemeneteken és 10 bit a kimeneteken) rendkívül precíz szabályozás valósítható meg. A készülék 8 digitális bemenettel, 3 analóg bemenettel, 2 analóg kimenettel és 3 relékimenettel rendelkezik, ami széles körű vezérlési opciókat tesz lehetővé különböző alkalmazási területeken.
Schneider Electric Altivar Process ATV630 - ATV630D75M3 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék specifikus alkalmazás: Folyamatvezérlés és közművek
Termék típus: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövidített neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikációs lehetőségek
Kommunikációs port protokollok: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Átviteli keret: RTU
Elektromos jellemzők
Névleges tápfeszültség: 200-240 V, -15/+10 %
Relatív szimmetrikus hálózati feszültségtűrés: 10 %
Relatív szimmetrikus hálózati frekvenciatűrés: 5 %
Tápfrekvencia: 50-60 Hz, ± 5 %
Névleges kimeneti áram: 282,0 A
Motorteljesítmény: 75 kW (normál üzem), 55 kW (nagy terhelés)
Motorteljesítmény LE-ben: 100 LE (normál üzem), 75 LE (nagy terhelés)
Hálózati áram: 256 A 200 V-nál (normál üzem), 215 A 240 V-nál (normál üzem), 189 A 200 V-nál (nagy terhelés), 161 A 240 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 211 A 2,5 kHz-en nagy terhelésnél, 282 A 2,5 kHz-en normál üzemnél
Frekvenciaváltó kimeneti frekvencia: 0,1-500 Hz
Védelmi funkciók
IP védettségi fokozat: IP00 (IEC 61800-5-1 és IEC 60529 szerint), IP21 (VW3A9704 készlettel)
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Motor hővédelme, motor Safe Torque Off, motor fáziskiesés, hajtás hővédelme, hajtás Safe Torque Off, hajtás túlmelegedése, kimeneteken a fázisok és föld közötti túláram, kimeneti feszültség túlterhelése, rövidzárlat elleni védelem, hajtás fáziskiesése, DC busz túlfeszültség, tápfeszültség túl- és alulfeszültség, tápvonal fáziskiesés, túlsebesség, vezérlőáramkör szakadás
Hűtési és környezeti jellemzők
Hűtés típusa: Kényszerített konvekció
Hűtőlevegő mennyisége: 600 m³/h
Zajszint: 69,9 dB a 86/188/EEC szerint
Környezeti levegő hőmérséklete működés közben: -15-50 °C (terheléscsökkentés nélkül), 50-60 °C (terheléscsökkentési tényezővel)
Üzemi magasság: <= 1000 m (terheléscsökkentés nélkül), 1000-4800 m (1% áramcsökkentés 100 m-enként)
Üzemelési pozíció: Függőleges ± 10 fok
Fizikai jellemzők
Szélesség: 320 mm
Magasság: 852 mm
Mélység: 390 mm
Elektromos csatlakozás: Vezérlés: levehető csavaros sorkapcsok 0,5-1,5 mm²/AWG 20-AWG 16, Hálózati oldal: csavaros sorkapocs 2 x 95-3 x 120 mm²/2 x AWG 3/0-2 x 300 kcmil, Motor: csavaros sorkapocs 2 x 95-3 x 120 mm²/2 x AWG 3/0-2 x 300 kcmil
Motorvezérlési profilok
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
