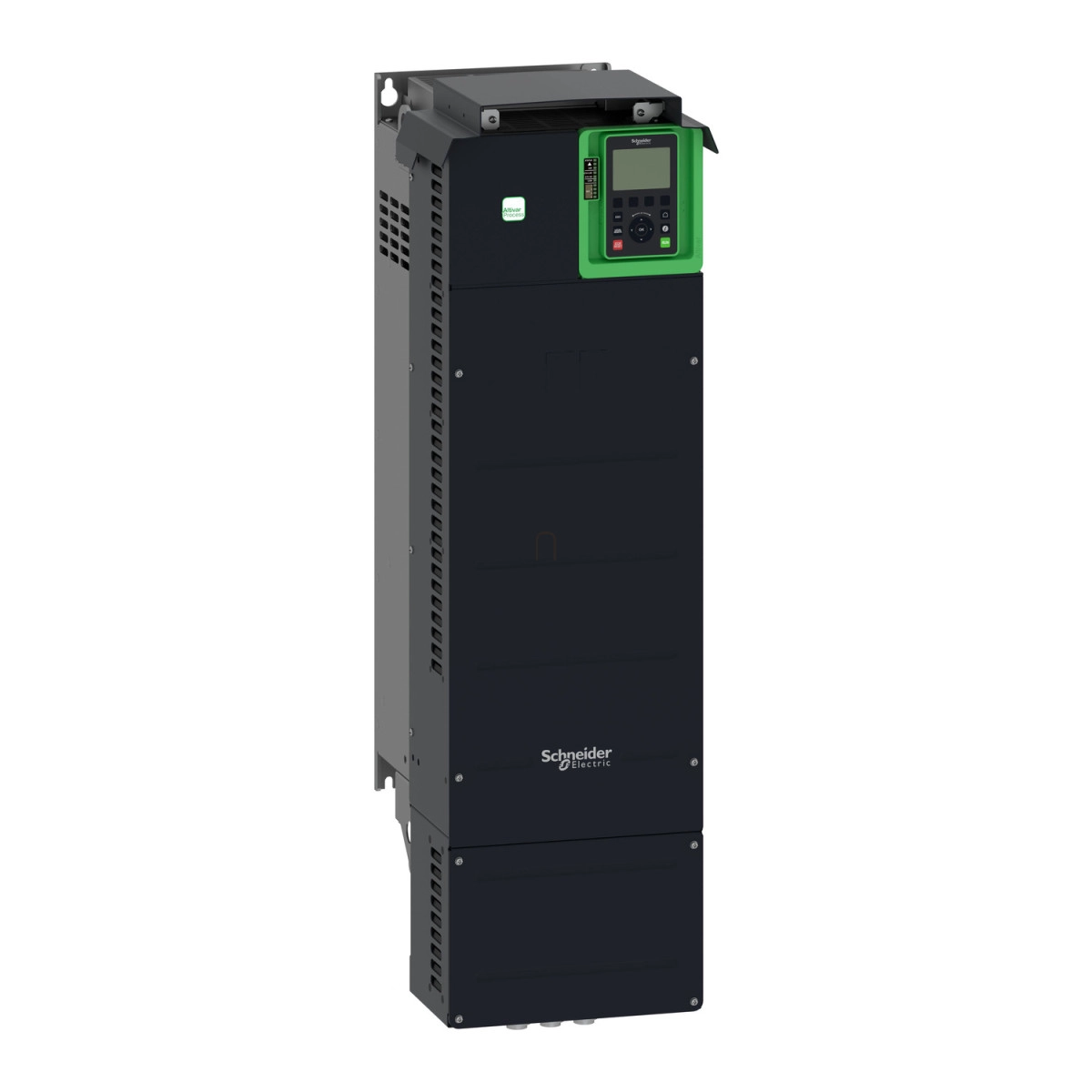

A Schneider Electric Altivar Process ATV600 családba tartozó ATV630D75N4 típusú frekvenciaváltó egy sokoldalú, nagy teljesítményű eszköz, amely kifejezetten ipari folyamatirányítási alkalmazásokhoz lett kifejlesztve. Ez a 75 kW teljesítményű, 100 lóerős változat ideális választás olyan területeken, mint vízkezelés, élelmiszeripari feldolgozás, bányászat, olaj- és gázipar, valamint épületgépészeti alkalmazások.
A készülék 380-480 V közötti háromfázisú tápfeszültséggel működik, és IP21 védettségi fokozattal rendelkezik, amely megfelel az UL Type 1 szabványnak is. Ez a fali szerelésű hajtás megbízható védelmet nyújt a por és a csepegő víz ellen, így kiválóan alkalmazható ipari környezetben. A beépített EMC szűrő 150 méteres vezetékhosszúságig biztosít zavarmentes működést az IEC 61800-3 C3 kategóriának megfelelően.
A frekvenciaváltó egyik kiemelkedő tulajdonsága a rugalmas motorvezérlési képesség. Egyaránt alkalmazható aszinkron motorokhoz és szinkronmotorokhoz, beleértve az állandó mágneses és reluktancia szinkron motorokat is. A vezérlési profilok között megtalálható a standard állandó nyomaték, az optimalizált nyomaték, valamint a standard változó nyomaték üzemmód. A kimeneti frekvencia 0,1-500 Hz között állítható, ami rendkívüli rugalmasságot biztosít különböző alkalmazásokhoz.
A kommunikációs lehetőségek terén az ATV630D75N4 kiemelkedő: beépített Ethernet, Modbus soros és Modbus TCP protokollokat támogat. Opcionálisan bővíthető további kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és több más ipari kommunikációs protokoll. Ez a sokoldalúság lehetővé teszi a készülék zökkenőmentes integrálását bármilyen meglévő irányítórendszerbe.
A készülék fejlett I/O képességekkel rendelkezik: 8 digitális bemenet (ebből kettő impulzusbemenetként is konfigurálható), 3 analóg bemenet és 2 analóg kimenet áll rendelkezésre. A három relékimenet (egy hibarelé és két szekvencia relé) rugalmas vezérlési lehetőséget biztosít. Különleges biztonsági funkciók, mint a STO (Safe Torque Off) SIL3 biztonsági szinten, garantálják a berendezés és a személyzet védelmét.
A hajtás kimagasló túlterhelhetőséggel rendelkezik: normál terhelés mellett 145 A névleges kimenő áramot biztosít, nehéz terhelés (heavy duty) esetén pedig 106 A-t. A maximális átmeneti áram 60 másodpercig elérheti a 159,5 A-t normál üzemmódban. Az eszköz hűtése kényszerkonvekcióval történik, ami biztosítja a megbízható működést akár -15°C és +50°C közötti környezeti hőmérséklet esetén is (leértékelés nélkül).
A frekvenciaváltó méretei (szélesség x magasság x mélység): 290 mm x 922 mm x 323 mm, súlya 58 kg. A telepítési távolságokra vonatkozó előírások betartásával három különböző szerelési típus alkalmazható: egyedi IP21, egymás mellé szerelt IP20 (csak két hajtásra) és egyedi IP20 kivitel. A lineárisan állítható gyorsítási és lassítási rámpák (0,01-9999 s tartományban), a motorcsúszás kompenzáció és a 2-8 kHz között állítható kapcsolási frekvencia további finomhangolási lehetőséget biztosítanak a különböző alkalmazásokhoz.
Schneider Electric Altivar Process ATV630 - ATV630D75N4 - frekvenciaváltó, 75kW, 3f, 400VAC, IP21, falra szerelhető műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típus: Frekvenciaváltó
Változat: Standard verzió
Alkalmazási terület: Folyamatirányítás és közművek
Rövid név: ATV630
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V -15...10%
Hálózati frekvencia: 50...60 Hz ±5%
Névleges kimeneti áram: 145 A
Motorteljesítmény: 75 kW (normál terhelés), 55 kW (nehéz terhelés)
Motorteljesítmény HP-ben: 100 HP (normál terhelés), 75 HP (nehéz terhelés)
Bemeneti áram: 131,3 A 380 V-nál (normál terhelés), 112,7 A 480 V-nál (normál terhelés)
Folyamatos kimeneti áram: 145 A 2,5 kHz-en normál terhelésre, 106 A 2,5 kHz-en nehéz terhelésre
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2,5...8 kHz leértékelési tényezővel, 2...8 kHz állítható
Névleges kapcsolási frekvencia: 2,5 kHz
Kommunikációs csatlakozások
Kommunikációs port protokollok: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS485
Átviteli sebesség: 10, 100 Mbit/s; 4800, 9600, 19200, 38,4 kbit/s
Védelmi funkciók
IP védettség: IP21 az IEC 61800-5-1 és IEC 60529 szerint
UL védettségi fokozat: UL type 1 az UL 508C szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Hűtési mód: Kényszerkonvekció
EMC szűrő: Beépített, 150 m vezetékhosszig az IEC 61800-3 C3 kategóriának megfelelően
Be- és kimeneti jellemzők
Digitális bemenetek száma: 8
Digitális bemenet típus: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 922 mm
Mélység: 323 mm
Környezeti feltételek
Zajszint: 62,4 dB az 86/188/EEC szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Üzemi környezeti hőmérséklet: -15...50 °C (leértékelés nélkül), 50...60 °C (leértékelési tényezővel)
Üzemeltetési magasság: <= 1000 m leértékelés nélkül, 1000...4800 m 1% áramleértékeléssel 100 m-enként
