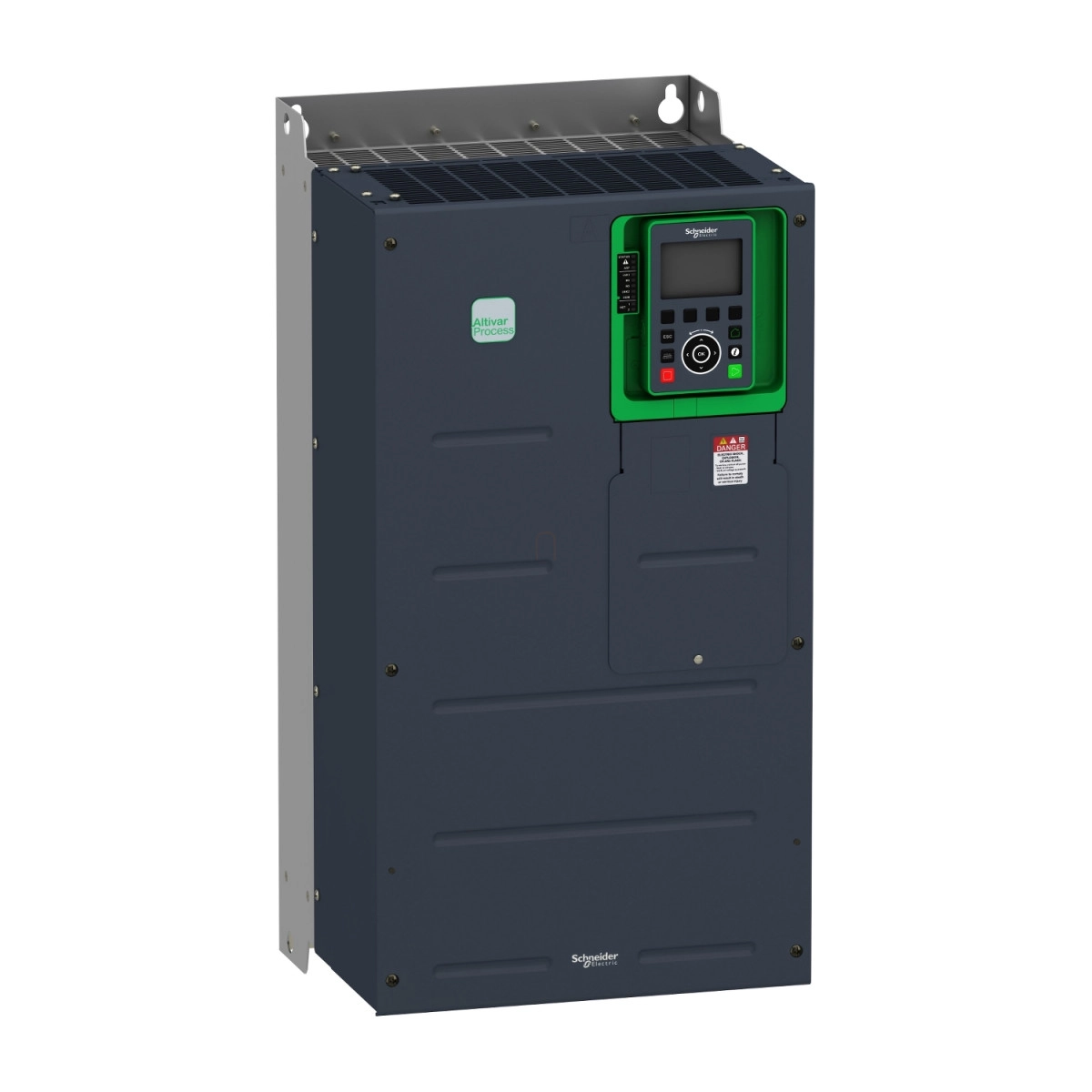

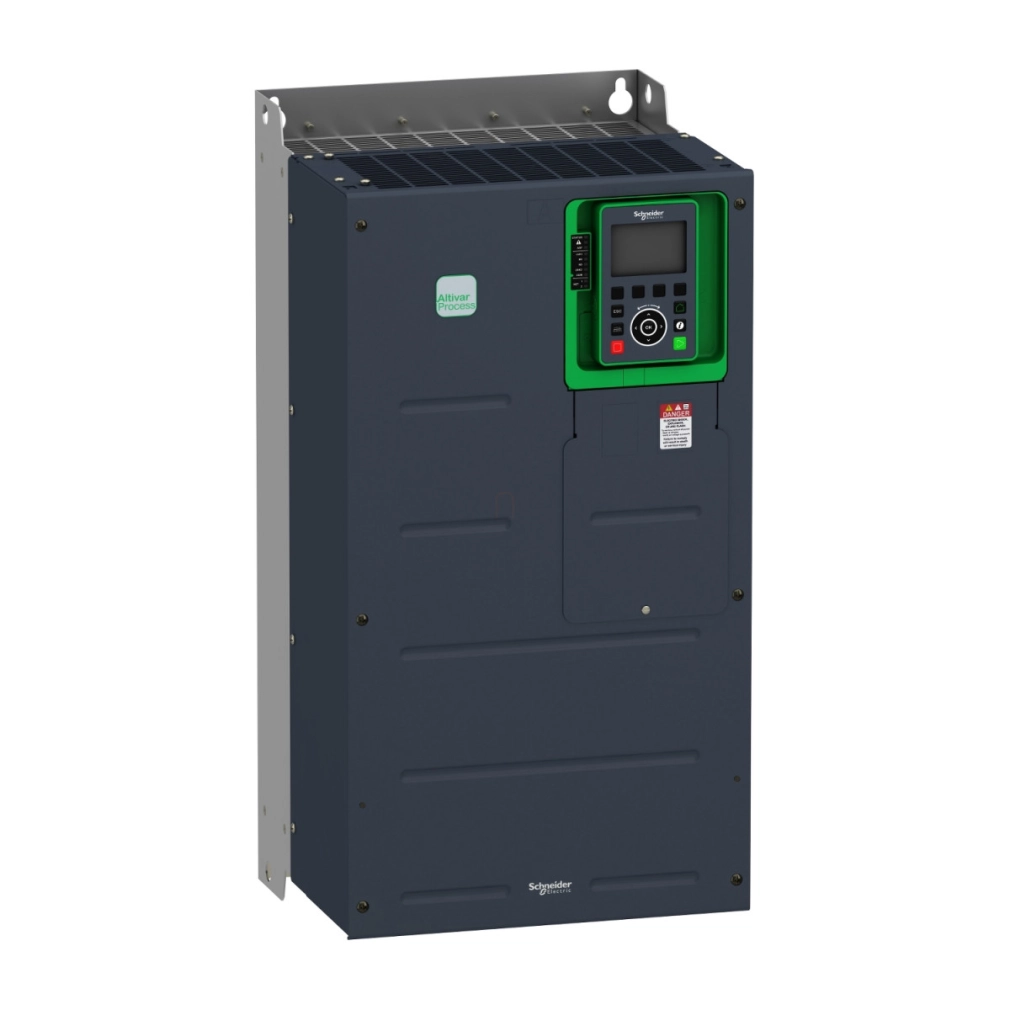

Az Altivar Process ATV630D75Y6 egy professzionális frekvenciaváltó, amelyet kifejezetten folyamatirányítási és közműipari alkalmazásokhoz fejlesztett a Schneider Electric. Ez a falra szerelhető változtatható fordulatszámú hajtás 75 kW teljesítményt biztosít 690V-os hálózaton, így ideális választás mind aszinkron, mind szinkron motorok vezérléséhez ipari környezetben.
A készülék standard változatban IP00 védettséggel rendelkezik, de opcionálisan elérhető IP20 védettséggel is a VW3A9706 készlet használatával. Funkciók terén kiemelkedően sokoldalú: támogatja mind a standard állandó nyomatékú, mind az optimalizált nyomatékú, valamint a változó nyomatékú aszinkron motoros alkalmazásokat. Szinkron motorok esetén állandó mágnesű és szinkron reluktancia motorok vezérlésére egyaránt alkalmas.
Kommunikációs lehetőségei rendkívül széleskörűek: a beépített Ethernet, Modbus soros és Modbus TCP protokollokon túl, az A jelű bővítőhelyen számos opcionális kommunikációs modullal bővíthető, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen (többféle csatlakozóval) vagy akár Ethernet Powerlink. Ezen felül digitális és analóg I/O bővítő modulok, valamint relékimeneti bővítő modulok is csatlakoztathatók az A és B bővítőhelyekhez.
Az ATV630D75Y6 motor teljesítmény adatai rendkívül rugalmasak: 690V-on normál terhelés mellett 75 kW (100 LE), nehéz terhelés mellett 55 kW (75 LE) teljesítménnyel üzemeltethető. 500V-os hálózaton a teljesítmény normál terhelés esetén 55 kW (75 LE), nehéz terhelés esetén 45 kW (60 LE). A névleges kimeneti áram 83A, míg a hálózati áramfelvétel 690V-on 87,7A (normál terhelés) vagy 68,5A (nehéz terhelés) lehet.
A frekvenciaváltó egyik legfontosabb biztonsági funkciója az STO (Safe Torque Off), amely SIL 3 biztonsági szintet biztosít. A készülék szerelése egyszerű, falra történő felszereléssel, és három különböző telepítési konfigurációt támogat: egyedi IP21, egymás melletti IP20, és egyedi IP20 elrendezést.
A hajtás kapcsolási frekvenciája 1-4,9 kHz között állítható, névlegesen 2,5 kHz. A szabályozás terén kiemelkedő funkciók állnak rendelkezésre, mint például a motor csúszáskompenzáció, amely állítható, kikapcsolható, vagy automatikusan beállítható a terheléstől függően (kivéve állandó mágnesű motor esetén). A készülék méretei 331 mm szélesség, 630 mm magasság és 297 mm mélység mellett 53 kg nettó tömeggel rendelkezik.
Schneider Electric Altivar Process ATV630 - ATV630D75Y6 - frekvenciaváltó, 75kW, 3f, 690VAC, IP21, falra szerelhető műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Process ATV600
Termék típus: Változtatható sebességű hajtás
Alkalmazási terület: Folyamatirányítás és közműipar
Modell: ATV630
Változat: Standard
Névleges tápfeszültség: 500...690 V (-15...+10%)
Névleges kimeneti áram: 83,0 A
Védettség: IP21 (alapváltozat), IP00 (IEC 61800-5-1 és IEC 60529 szerint), IP20 (VW3A9706 készlettel)
Motorteljesítmény
690V-on, normál üzem: 75 kW (100 LE)
690V-on, nehéz üzem: 55 kW (75 LE)
500V-on, normál üzem: 55 kW (75 LE)
500V-on, nehéz üzem: 45 kW (60 LE)
Elektromos jellemzők
Hálózati frekvencia: 50...60 Hz (±5%)
Hálózati fázisok száma: 3 fázis
Hálózati áram:
- 690V, normál üzem: 87,7 A
- 690V, nehéz üzem: 68,5 A
- 500V, normál üzem: 82,7 A
- 500V, nehéz üzem: 71 A
Folyamatos kimeneti áram: 83 A (2,5 kHz, normál üzem), 66 A (2,5 kHz, nehéz üzem)
Kimeneti frekvencia tartomány: 0,1...500 Hz
Kapcsolási frekvencia: 1...4,9 kHz állítható (névleges: 2,5 kHz)
Kommunikáció
Beépített protokollok: Ethernet, Modbus soros, Modbus TCP
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, CANopen különböző változatok, BACnet MS/TP, Ethernet Powerlink
Be- és kimenetek
Digitális bemenetek: 8 (DI7, DI8 impulzusbemenetként konfigurálható: 0...30 kHz, 24 V DC)
Analóg bemenetek: 3 (AI1, AI2, AI3 konfigurálható feszültség/áram)
Analóg kimenetek: 2 (szoftveresen konfigurálható feszültség/áram)
Relékimenetek: 3 (R1: hibajelző relé, R2, R3: szekvencia relék)
Biztonsági funkciók
STO (Safe Torque Off): SIL 3
Mechanikai jellemzők
Szerelési mód: Falra szerelhető
Hűtés: Kényszerkonvekciós
Méretek (SZ×M×M): 331 × 630 × 297 mm
Nettó tömeg: 53 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...50 °C (teljesítménycsökkentés nélkül), 50...60 °C (teljesítménycsökkentéssel)
Tengerszint feletti magasság: ≤ 1000 m (teljesítménycsökkentés nélkül), 1000...4800 m (1%-os áramcsökkentés 100 m-enként)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Védelem: Motor termikus védelem, fázisszakadás védelem, túláram, túlfeszültség, alulfeszültség védelem
